Enclosure HDD 3U cho Rack 10-inch (Jonsbo N1 Cage)
Enclosure HDD 3U, 5-bay dành cho rack mạng 10-inch, thiết kế quanh Lab Rax. Dùng khay nhôm 5-bay, quạt và backplane từ Jonsbo N1; khuyến nghị PETG và in mẫu test để canh dung sai.
Mô tả

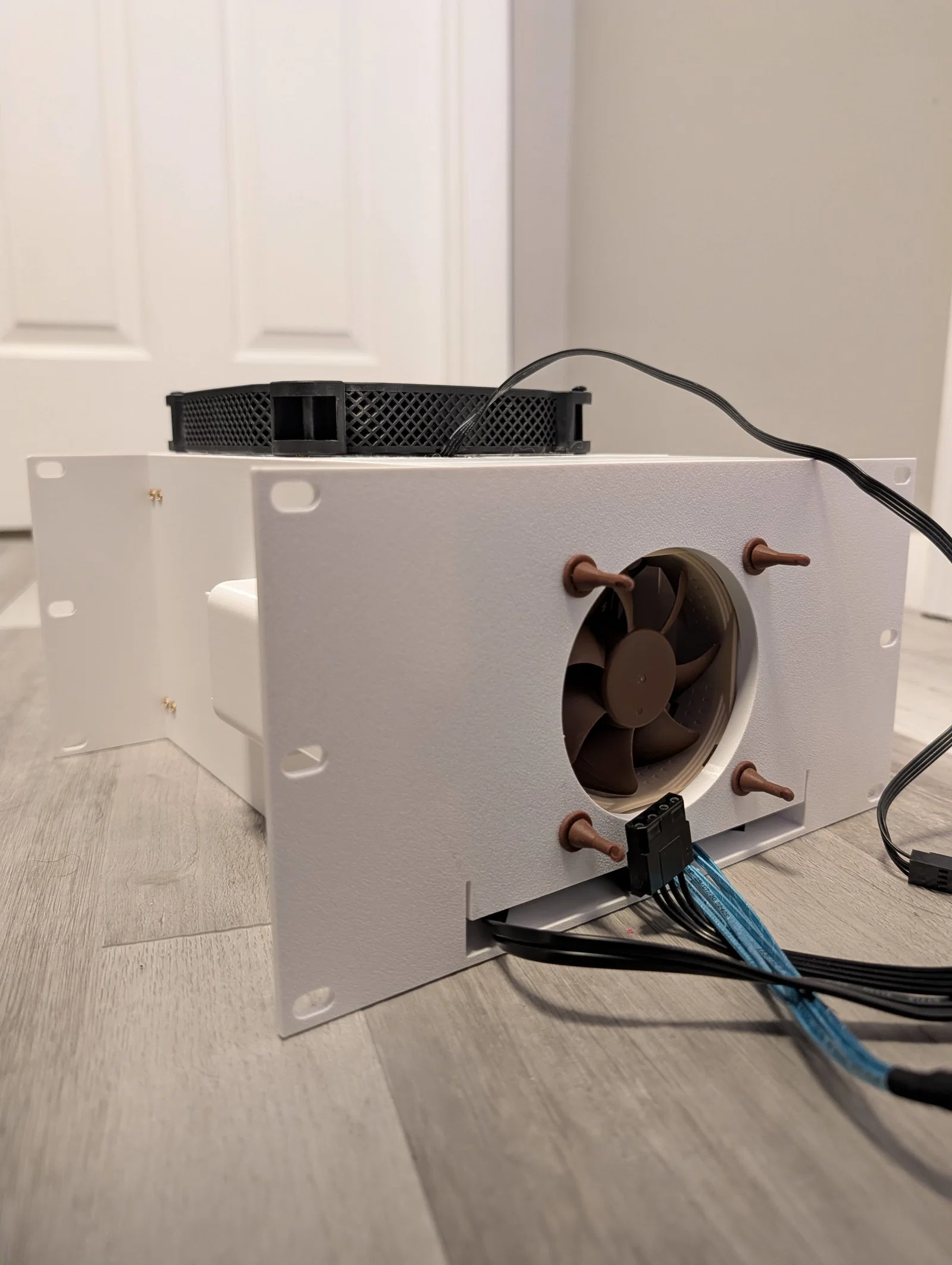

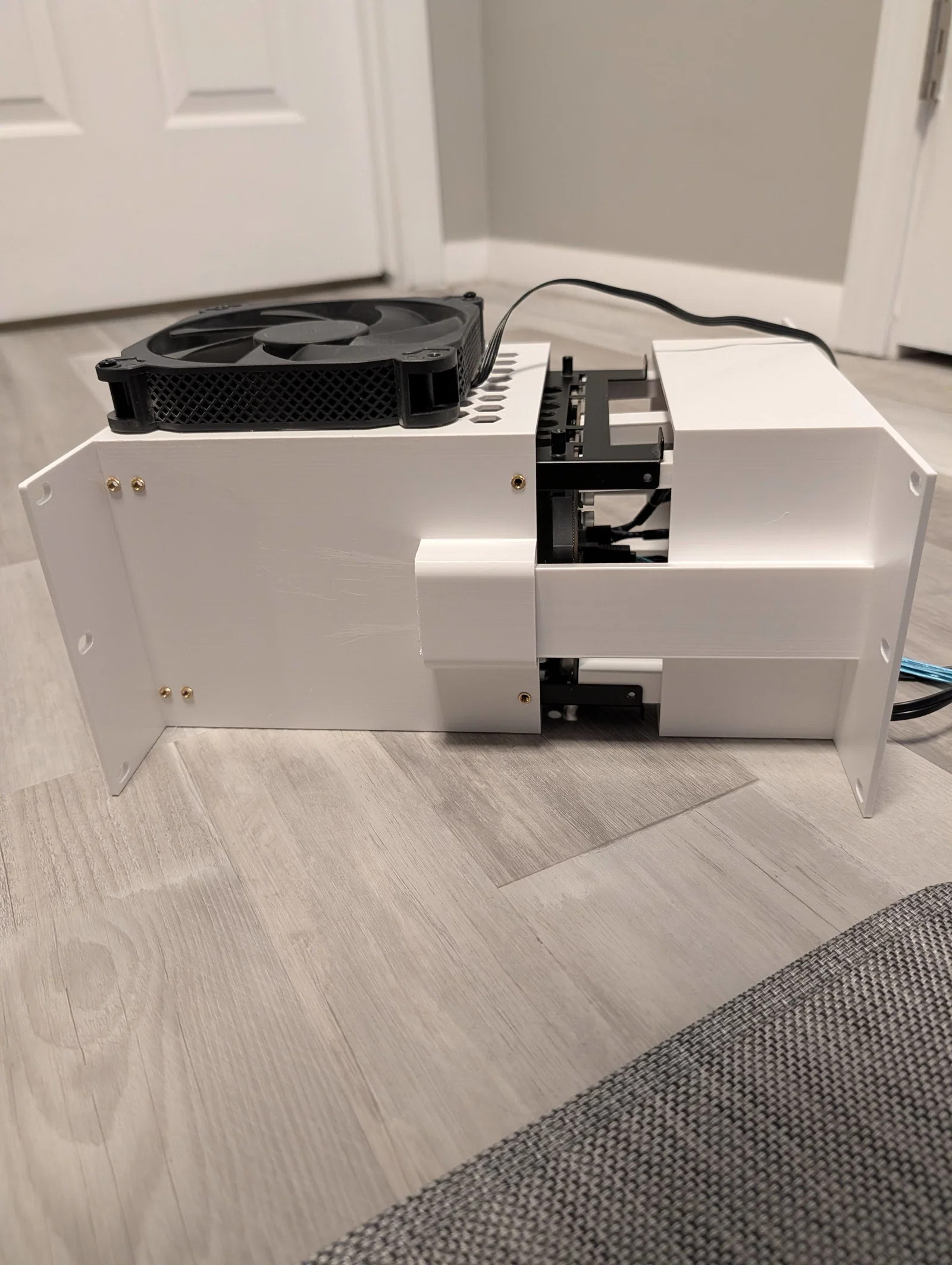

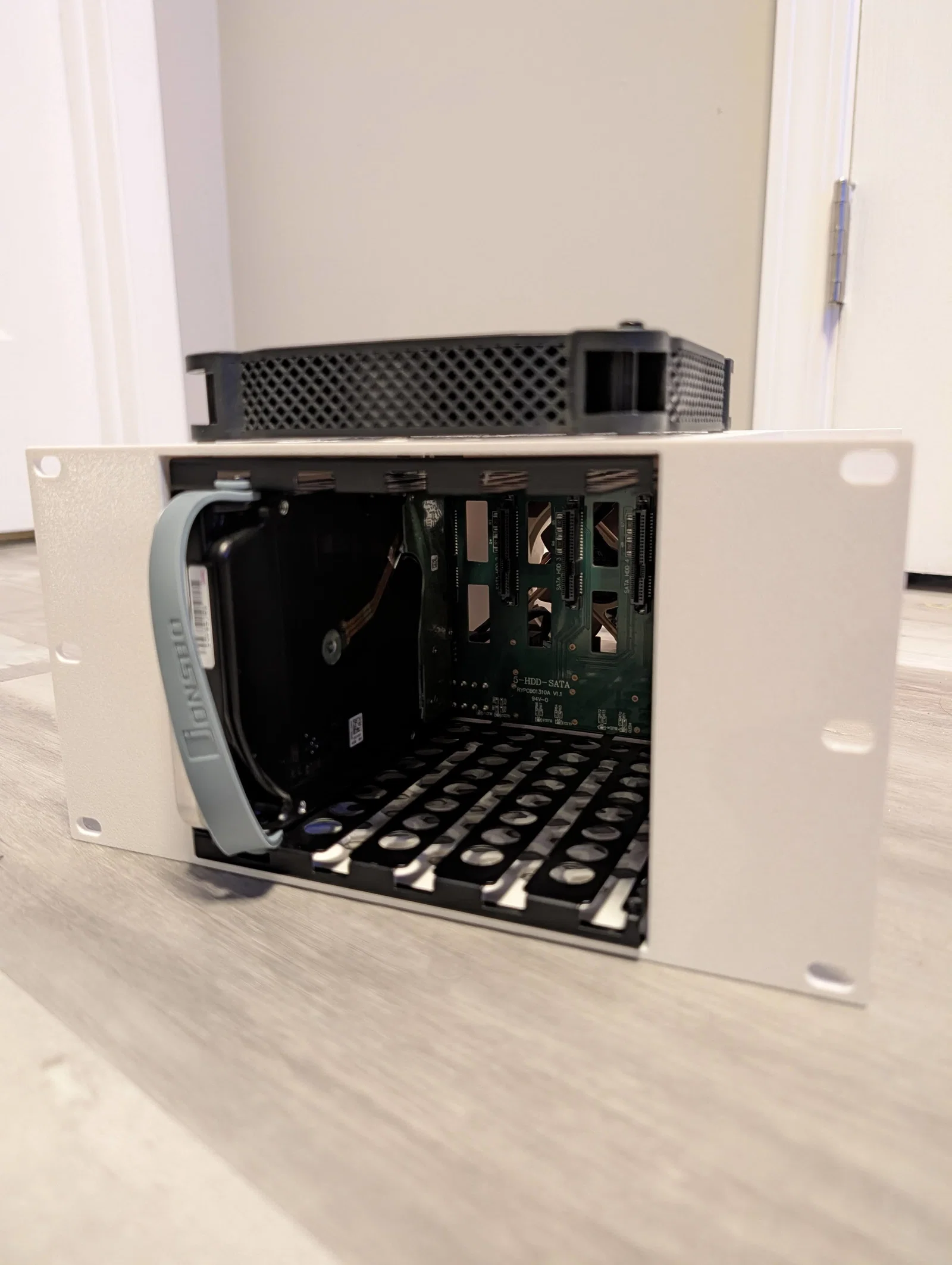

Đây là một enclosure ổ cứng 3U tùy biến, thiết kế riêng cho rack mạng 10-inch (dựa trên Lab Rax của mklements). Enclosure này chứa cụm khay ổ cứng nhôm 5-bay, quạt và backplane lấy từ case Jonsbo N1.
Bill of Materials
-

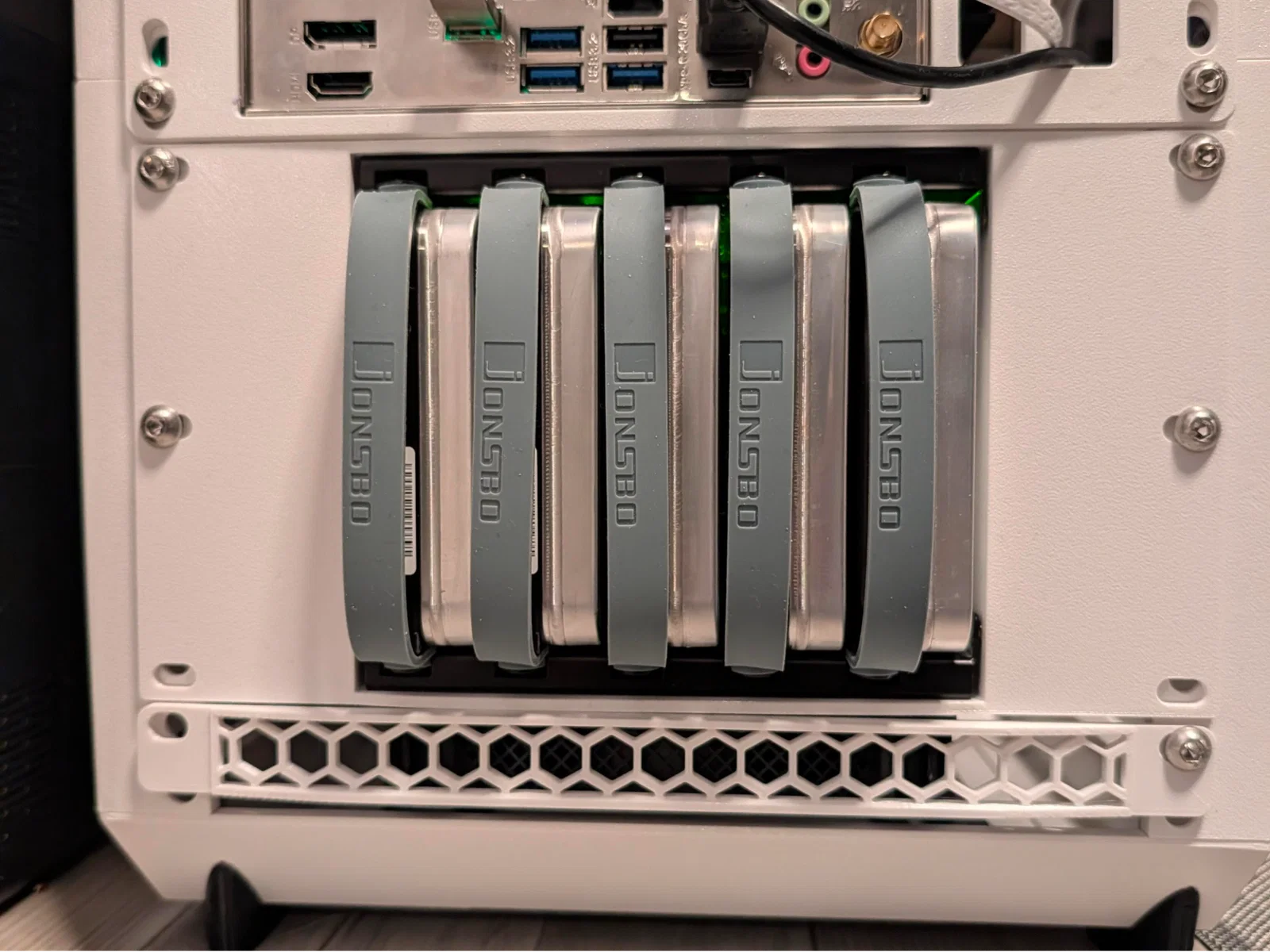

1x khay HDD 5-bay của Jonsbo N1, gồm backplane & quạt zin
-
4x Noctua NA-SAV3 (hoặc Anti Vibration TPU Screws)
Ghi chú In & Lắp ráp:
-
Print profile không dùng support cho họa tiết honeycomb (xoay hướng sao cho các “đỉnh” nằm ở vị trí 12 giờ và 6 giờ). Miễn là quạt làm mát đang chạy ổn, máy in sẽ bridge được đoạn này mà không cần support.
-
Khuyến nghị dùng PETG hoặc vật liệu bền hơn
Mẫu này đúng kiểu v1, dung sai khá sát, nên khuyến nghị in thử một “test slug” nhỏ để kiểm tra độ khít trước khi in full.
Giấy phép
Tác phẩm này được cấp phép theo
Creative Commons — Attribution — Noncommercial — Share AlikeCC-BY-NC-SA
