GOEWS dựng lại bằng OpenSCAD

Remix từ GOEWS – Greatly Over Engineered Wall System (hệ tường mô-đun tương thích Gridfinity) Tác giả MrExo3D

Tác giả SchwanDa_4530697

Lượt tải
44
Lượt thích
21
Lượt coi
453
Bản remix
1
Tải 23 gói· 382 file · 6,6 GB· 6,6 GB

File 382 6,6 GB

  • tile-original-1x1_1778881484.stlSTL · 1,1 MB
  • tile-original-2x2_1778881485.stlSTL · 4,3 MB
  • tile-original-4x4_1778881487.stlSTL · 17,1 MB
  • tile-original-4x5_1778881490.stlSTL · 21,4 MB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Các phiên bản remix 1

Coi hết 1 bản remix

Thông tin

Mã mẫu
#386085
Danh mục
DIY
Ngày đăng
Giấy phép
CC BY — Ghi công

Mô tả

Đây là bản dựng lại của GOEWS bằng OpenSCAD để dễ tạo và tùy biến các loại part. Dự án cần thư viện BOSL2.

Ngoài ra còn có một biến thể dùng cleat dày hơn, giúp tăng khả năng chịu tải của tile lên 60%.

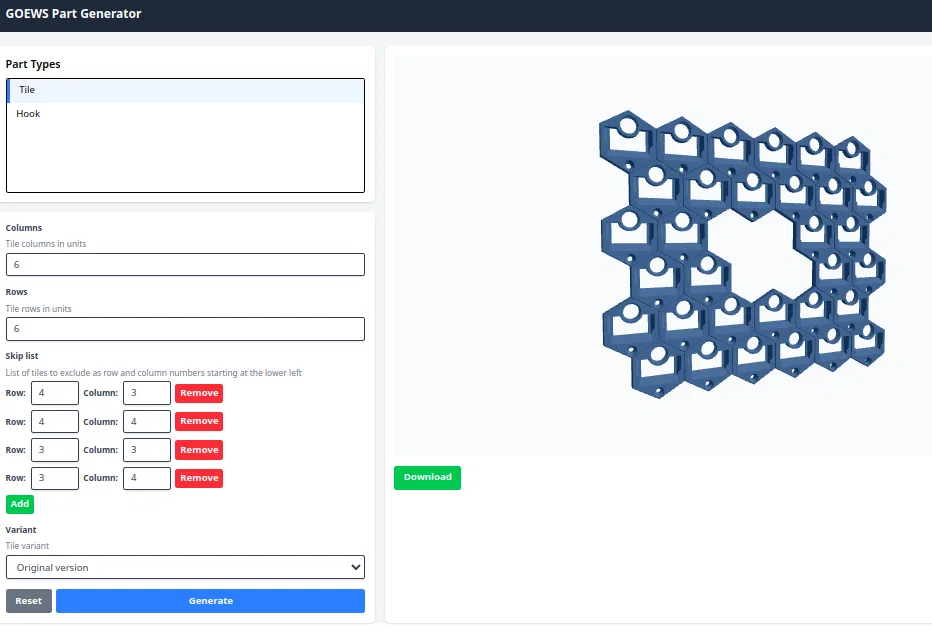

Có sẵn công cụ tạo part online tại https://build.goews.ws/.

Bạn có thể tải các file SCAD và bộ generator tại https://github.com/jimfunk/goews-rebuilt-openscad. Nếu bạn muốn có thêm loại part nào mà hiện chưa có, cứ thoải mái mở issue.

Tiles

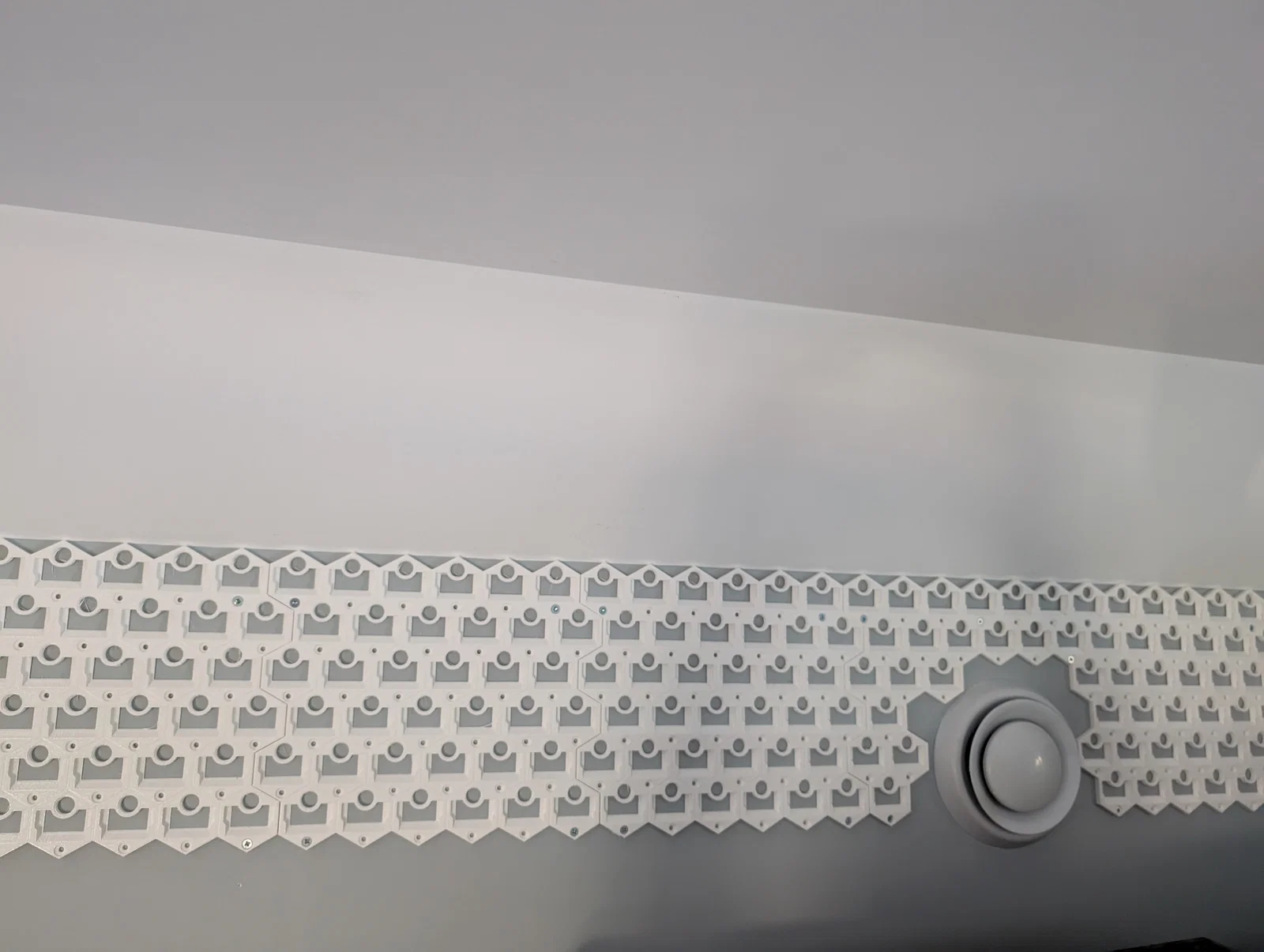

Có thể tạo tile kích thước bất kỳ, cả dạng hex lẫn grid. Trong tile, bạn có thể bỏ bớt các unit bằng skip list để né chướng ngại như ổ cắm điện.

Các lỗ bắt vít để gắn tile cũng chỉnh được để phù hợp nhiều cỡ và loại vít khác nhau. Đặt countersink = 0 thì dùng được vít đầu phẳng. Cái này đặc biệt hữu ích khi tắc kê/anchor bị lệch chút xíu, giúp khỏi phải khoan lỗ mới trên tường.

Với hex tile, có thể tùy chọn “fill” ở bất kỳ cạnh nào. Hữu dụng nhất là cạnh trên, vì nó thêm lỗ bắt vít có khả năng trúng thanh top plate trên tường drywall tiêu chuẩn cao hơn.

Thicker cleats

Biến thể cleat dày hơn có thể chịu thêm 60% tải khi dùng mà không cần bulông ren (threaded bolts). Tác dụng phụ là tile thực tế dùng ít hơn khoảng 14% filament và không còn cạnh bén.

Theo thử nghiệm: cleat bản gốc (không dùng bolts) chịu được 25lb và hư ở 30lb. Cleat dày hơn chịu được 40lb và hư ở 45lb.

Hooks

Hook tương tự bản gốc. Kích thước shank và post có thể cấu hình.

Racks

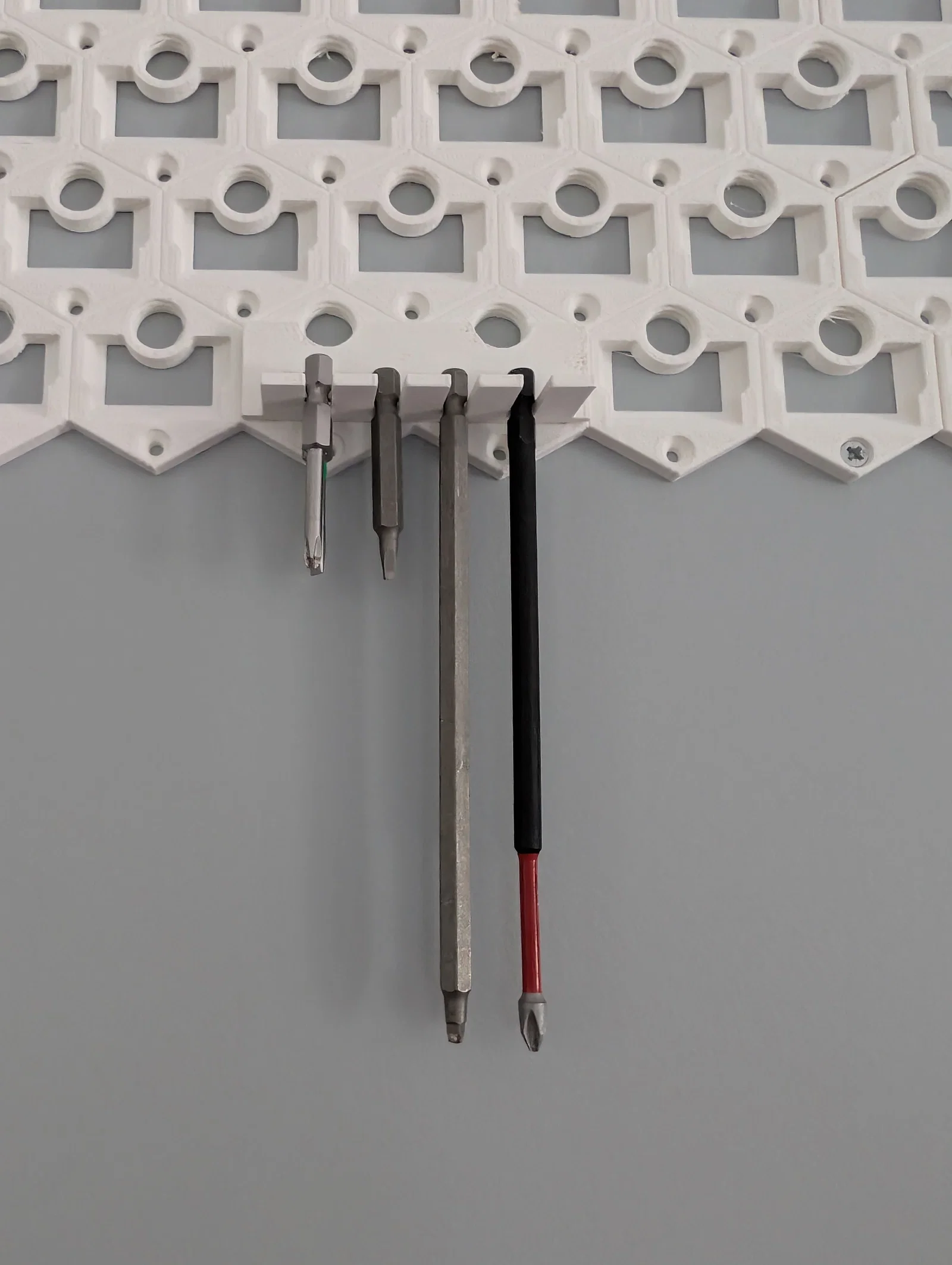

Rack là một dạng part mới, dùng để treo đồ có phần đầu rộng. Rất tiện để cất dây cáp, bar clamp, tua vít, v.v. Thậm chí bạn còn để được hex bit.

Shelves

Shelf có thể tạo với mọi chiều rộng và chiều sâu. Cũng có các biến thể có lỗ (holes), rãnh (slots), và cả đế Gridfinity.

Shelf Gridfinity có thể thêm tùy chọn vách bên và mặt trước để tăng độ cứng. Đổi lại bạn sẽ không dùng được các slot ở hai bên, nhưng phần tăng chiều sâu bù lại vẫn lời.

Bolts

Bolt tương tự bản gốc. Có thể cấu hình chiều dài và bề rộng socket.

Bins

Bin là hộp vuông đơn giản, tùy biến được width, depth và height.

Cups

Cup là cốc đơn giản, tùy biến được đường kính trong (inner diameter) và chiều cao.

Hanger mounts

Hanger mount cho phép bạn gắn gần như mọi thứ lên GOEWS.

Lỗ có thể đặt ở bất kỳ vị trí nào trên plate; plate cũng có thể làm dày hơn để phù hợp phần hardware. Lỗ có thể thiết kế cho heat-set inserts, self-tapping screws, hex nuts hoặc bolts, sqare nuts, socket và button cap screws, và flat countersink screws.

Cable clips

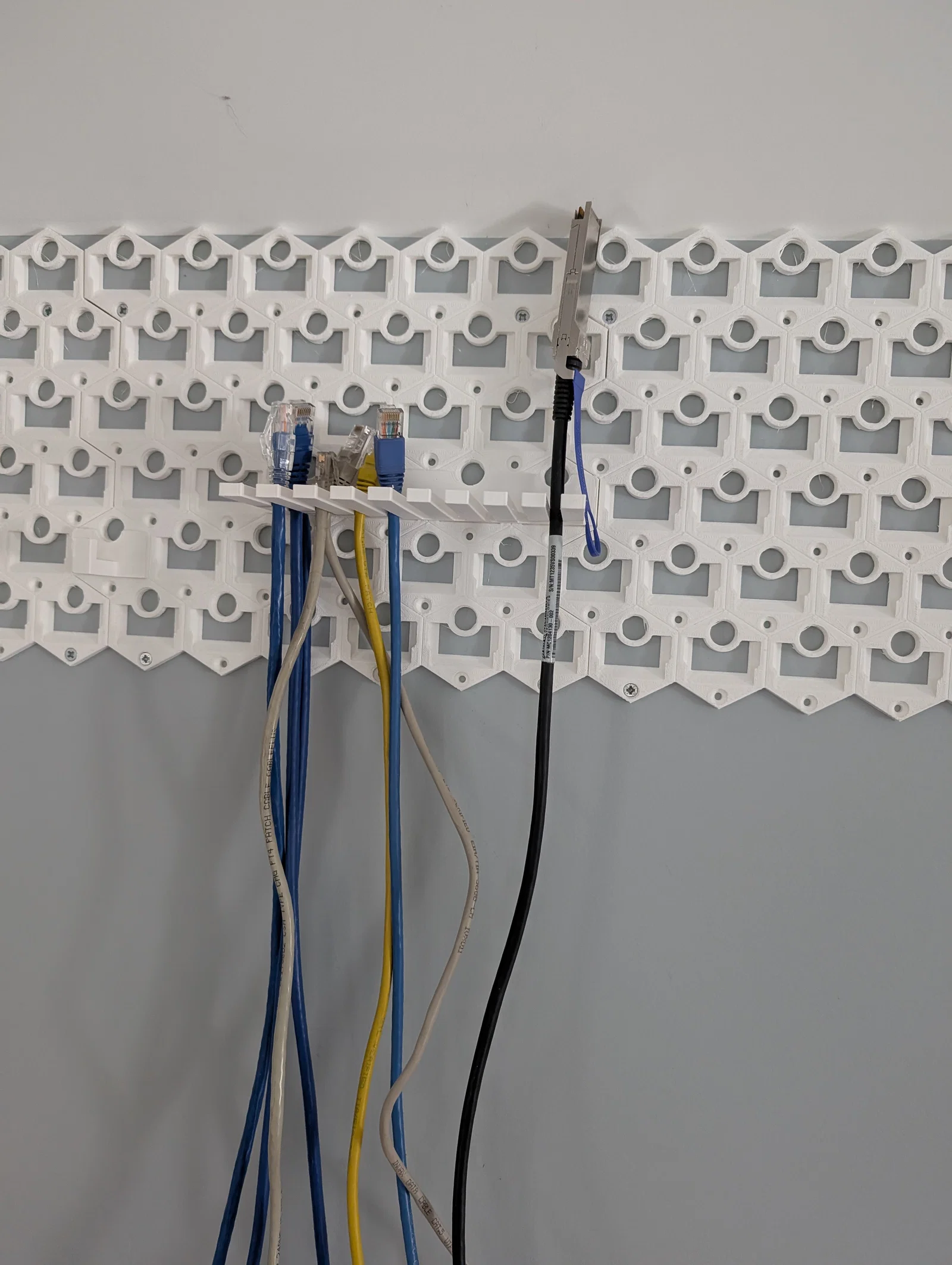

Cable clip hữu ích để đi dây gọn gàng. Hỗ trợ plate có nhiều clip, và clip có thể làm để giữ 1 sợi hoặc nhiều sợi cáp.

Changelog

Apr 14 2026

  • Refactor các file SCAD theo từng part thay vì dùng một điểm vào (entry point) duy nhất

  • Refactor online builder để dễ thêm part mới hơn

Oct 29 2025

  • Thêm tùy chọn max rear fillet cho shelf Gridfinity để cho phép rear offset lớn hơn

Sep 7 2025

  • Cập nhật shelf Gridfinity

    • Có thể thêm vách bên và mặt trước để tăng độ cứng đáng kể

    • Plate cũng có thể làm dày hơn

  • Sửa lỗi regression ở phần tạo fill cho hàng trên cùng

Jul 26 2025

  • Giảm base hanger offset cho thicker cleats từ 1mm xuống 0.75mm. Kết quả là mặc định fit chặt hơn nhiều. Khi còn 1mm, dù đặt hanger tolerance = 0 vẫn rất lỏng và gần như không thể có fit chặt.

Jun 8 2025

  • Thêm tham số “exact width” cho tiles để bề rộng đúng y như bề rộng của số tile unit đã cho. Việc này dẫn tới mỗi hàng thứ hai sẽ ít hơn 1 unit

May 19 2025

  • Thêm hanger mounts

  • Thêm cable clips

Apr 15 2025

  • Thêm tùy chọn lip ở phía trên của hook posts

Mar 22 2025

  • Thêm một chamfer nhỏ ở đáy hanger của thicker cleats trong trường hợp chúng được in phía trên build plate. Việc này giúp in các món cao như cups và bins dễ hơn

Mar 16 2025

  • Thêm tùy chọn reverse stagger cho tiles để tile có số hàng lẻ có thể khớp với tile số hàng chẵn ở phía trên (thay vì phía dưới)

Mar 15 2025

  • Thêm shelf Gridfinity

Mar 8 2025

  • Thêm shelves, gồm các biến thể có holes và slots

  • Thêm bins và cups

Mar 2 2025

  • Vát (chamfer) nhẹ các cạnh và góc ngoài phía sau. Fit ngang giữa các tile sẽ tốt hơn, giúp hanger bắc qua nhiều tile cắm vô dễ hơn.

  • Sửa lỗ gắn (mounting hole) ở cạnh trên bị không countersink

Mar 1 2025

  • Thêm grid tiles

Feb 25 2025

  • Cho phép tùy biến mounting hole

Feb 23 2025

  • Thêm tùy chọn fill cạnh cho hex tile

Feb 22 2025

  • Thêm racks

Feb 21 2025

  • Hanger plate có thể tự mở rộng ra nhiều unit và part hook có thể có nhiều hook.

Feb 18 2025

  • Thêm bolts

Feb 17 2025

  • Thêm web-based part generator

Feb 8 2025

  • Bản phát hành đầu tiên với tiles và hooks
