Mô tả

Mẫu shower hair catcher dạng cốc thả (drop-in) đặt lọt vào kiểu lỗ thoát nước phổ biến ở

phòng tắm/vòi sen/bồn rửa theo chuẩn EU, giúp chặn tóc trước khi nó làm nghẹt bẫy nước (trap).

In một khối, không cần support.

Kích thước mặc định: thân cốc Ø43 mm, vành miệng Ø56 mm, phần thân thả xuống lỗ thoát sâu 5 mm,

tổng chiều cao Z khoảng ~9 mm. Vành miệng tựa lên mép lỗ thoát (brim), còn thân cốc rơi xuống trong

lỗ. Miệng mở — nước chảy thẳng vào trong cốc.

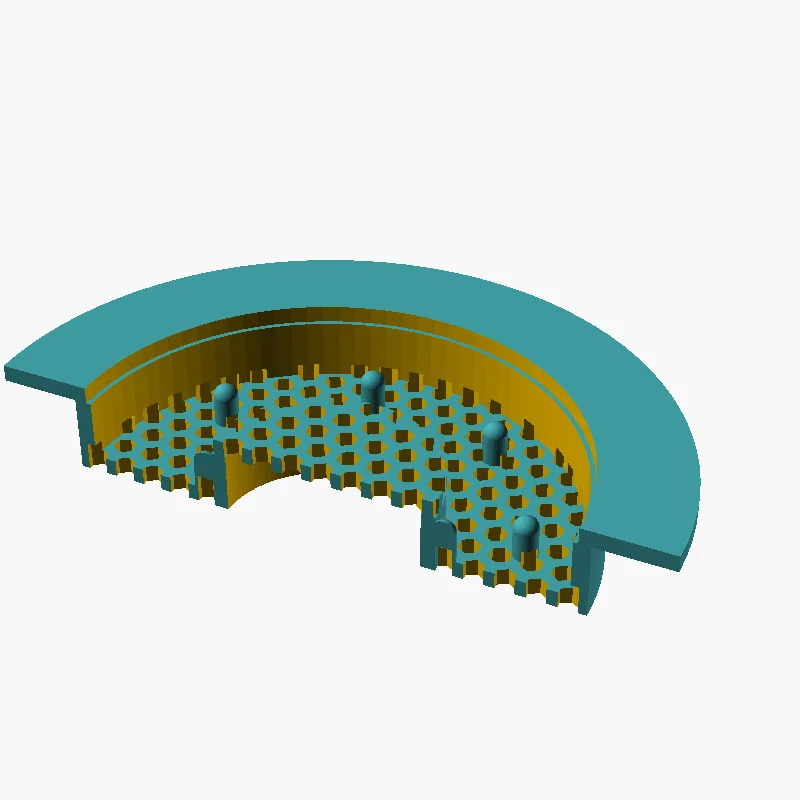

Neo bằng nam châm. Có một khoang nhỏ ở giữa để giữ chặt (captive) nam châm/puck Ø16 × 5 mm.

Có thể lắp bằng cách pause khi in (đến đoạn khoang còn mở thì thả puck vào qua nắp khoang đang mở),

hoặc chỉnh file SCAD để làm khoang có thể đưa nam châm vào từ mặt dưới. Nam châm giúp giữ catcher bám

chặt vào mép lỗ thoát và không bị nổi/trôi đi khi xả nước mạnh.

Họa tiết lưới lọc. Lưới hex mịn phủ toàn bộ đáy (ô 2.5 mm tính flat-to-flat, vách 0.9 mm) cho nước

đi qua nhưng giữ tóc lại. Phần “lồng” quanh khoang nam châm là vách đặc (không có cửa sổ hex) để tóc

không lách qua đường tắt.

Vệ sinh. Nhấc cốc lên bằng vành, xả/rửa tóc khỏi lưới hex đáy, rồi thả lại vào. Nam châm sẽ giúp nó

luôn nằm đúng vị trí.

Parametric. Sửa phần đầu của shower_hair_catcher.scad để tinh chỉnh:

catcher_d cho đường kính ngoài của vành (có preset 38 / 50 / 56 / 75 / 90 mm trong header),

body_d cho đường kính ngoài thân cốc, body_h cho độ sâu thân cốc thả xuống lỗ thoát,

chamber_d cho kích thước hộc nam châm.

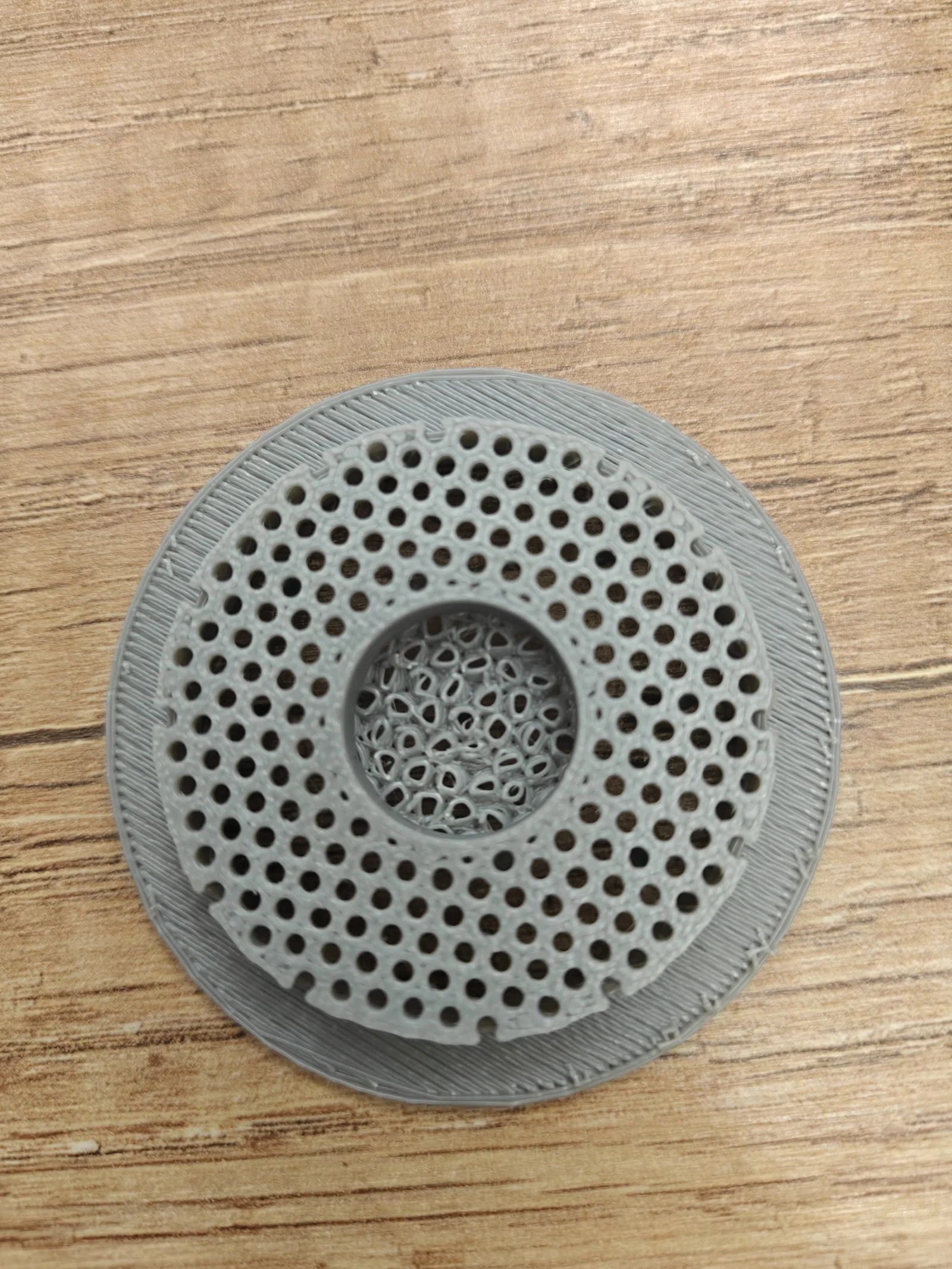

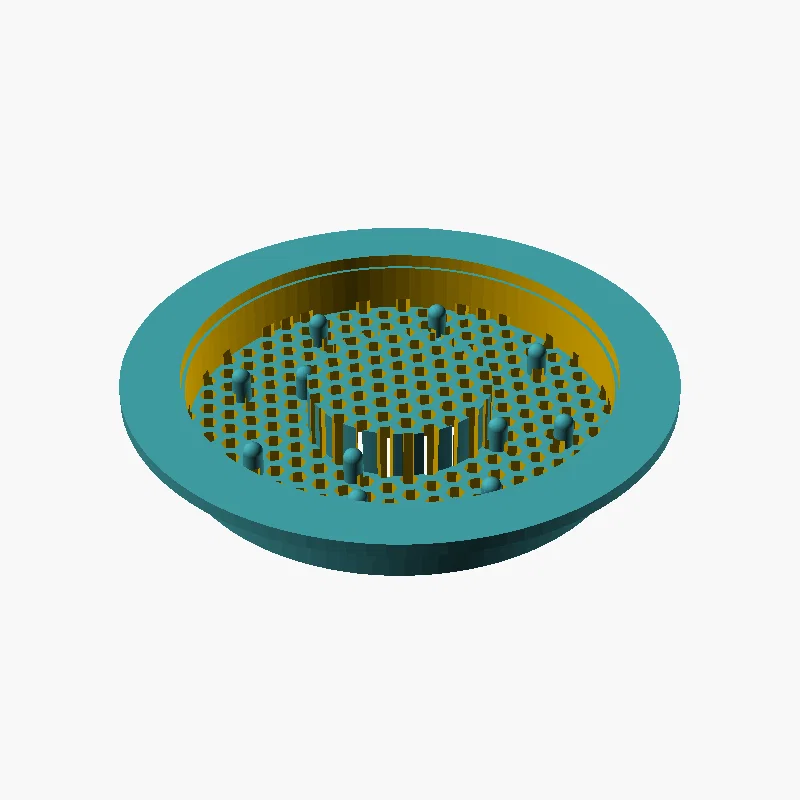

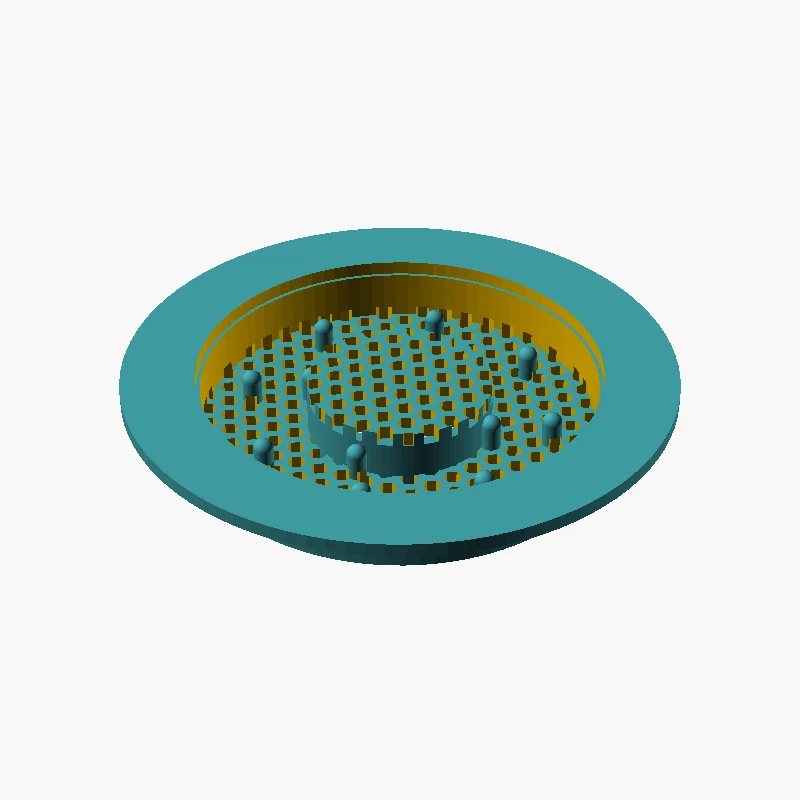

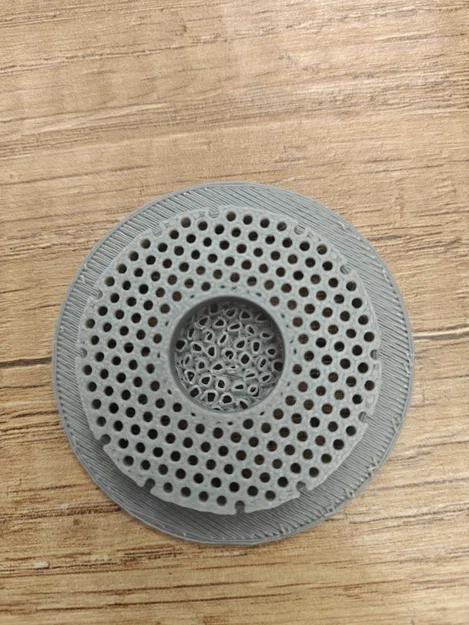

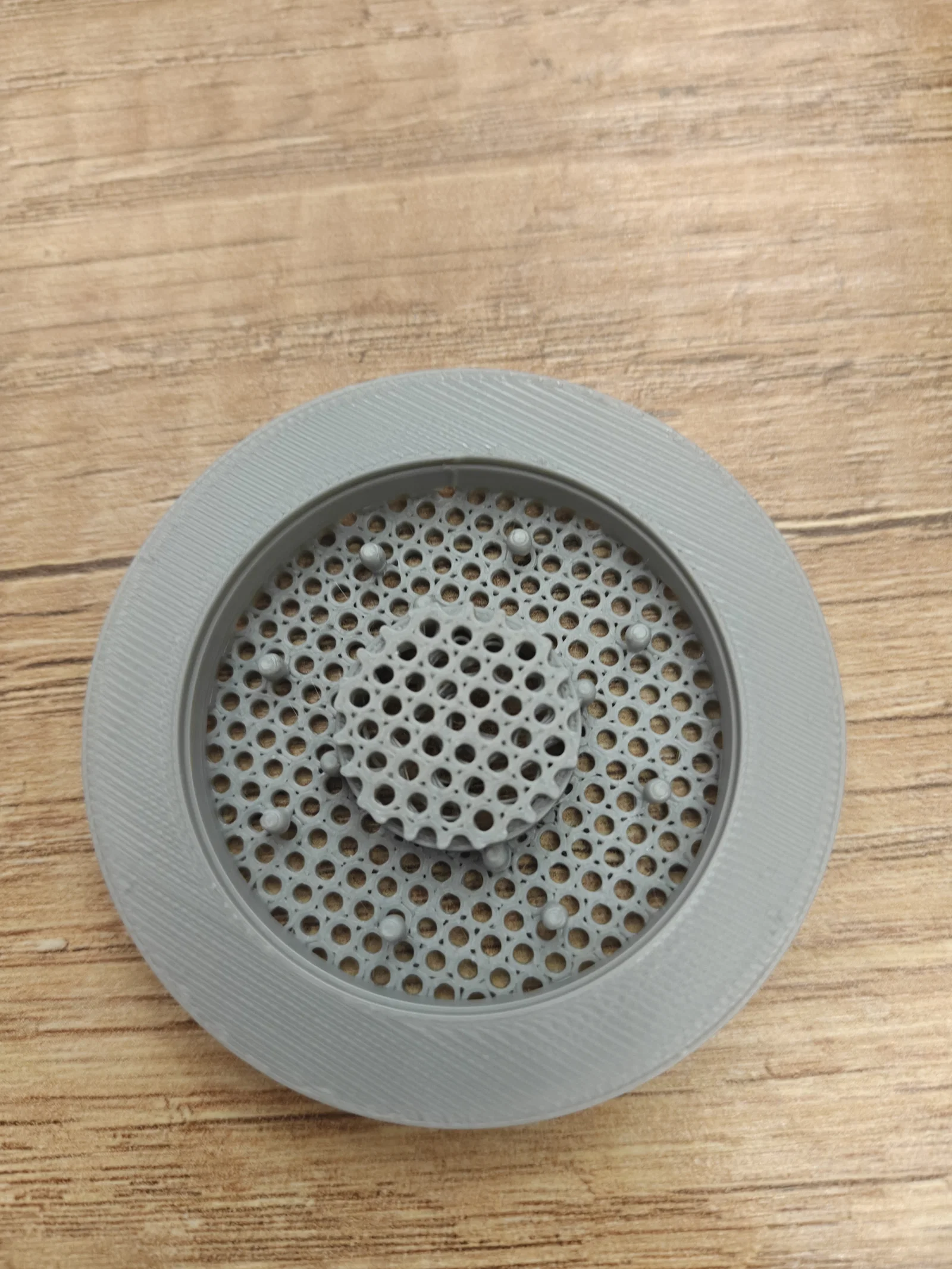

Bộ 3 ảnh minh họa cho thấy: nhìn từ trên xuống (đáy lưới hex + nắp khoang nam châm ở giữa), nhìn từ dưới

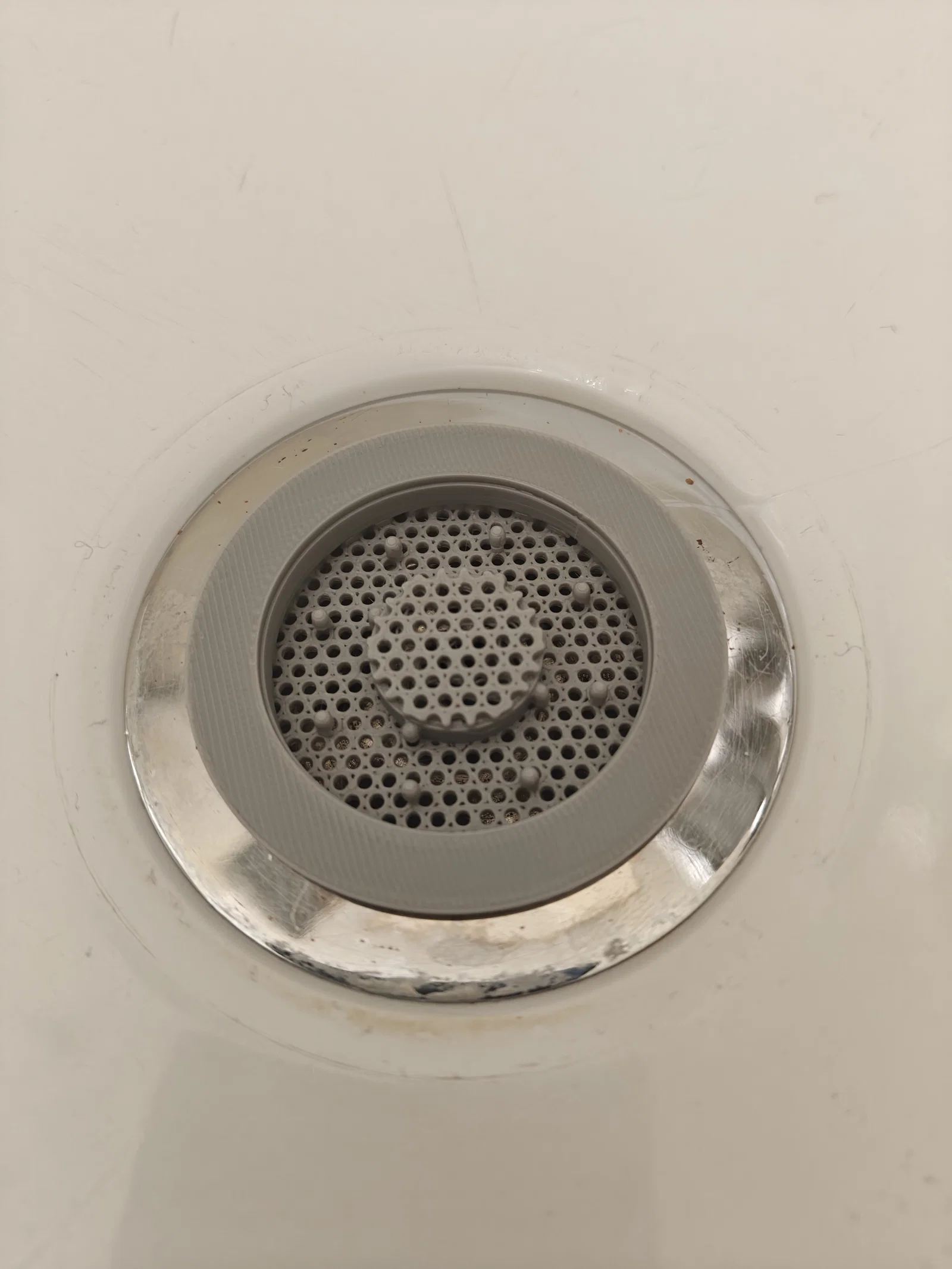

(lưới hex mặt dưới kiểu Voronoi-look), và ảnh lắp thực tế trong lỗ thoát nước vòi sen.

Thiết kế được tinh chỉnh qua các bản V1..V10 — thân hẹp, vách lồng đặc, miệng mở không cần bridge kín.
