Arcane Illuminated Runes – Bộ rune phát sáng thay tile fantasy

Một bộ trưng bày rune phát sáng đầy không khí, với các tile fantasy có thể thay đổi.

Được thiết kế như một món decor ánh sáng ambient cho không gian phong cách fantasy, phòng chơi RPG, setup DnD, góc gaming hoặc trang trí bàn làm việc cho có “mood”, dự án này kết hợp 3D printing với đèn RGB lập trình được để tạo ra một “cổ vật ma thuật” nhìn rất tùy biến.

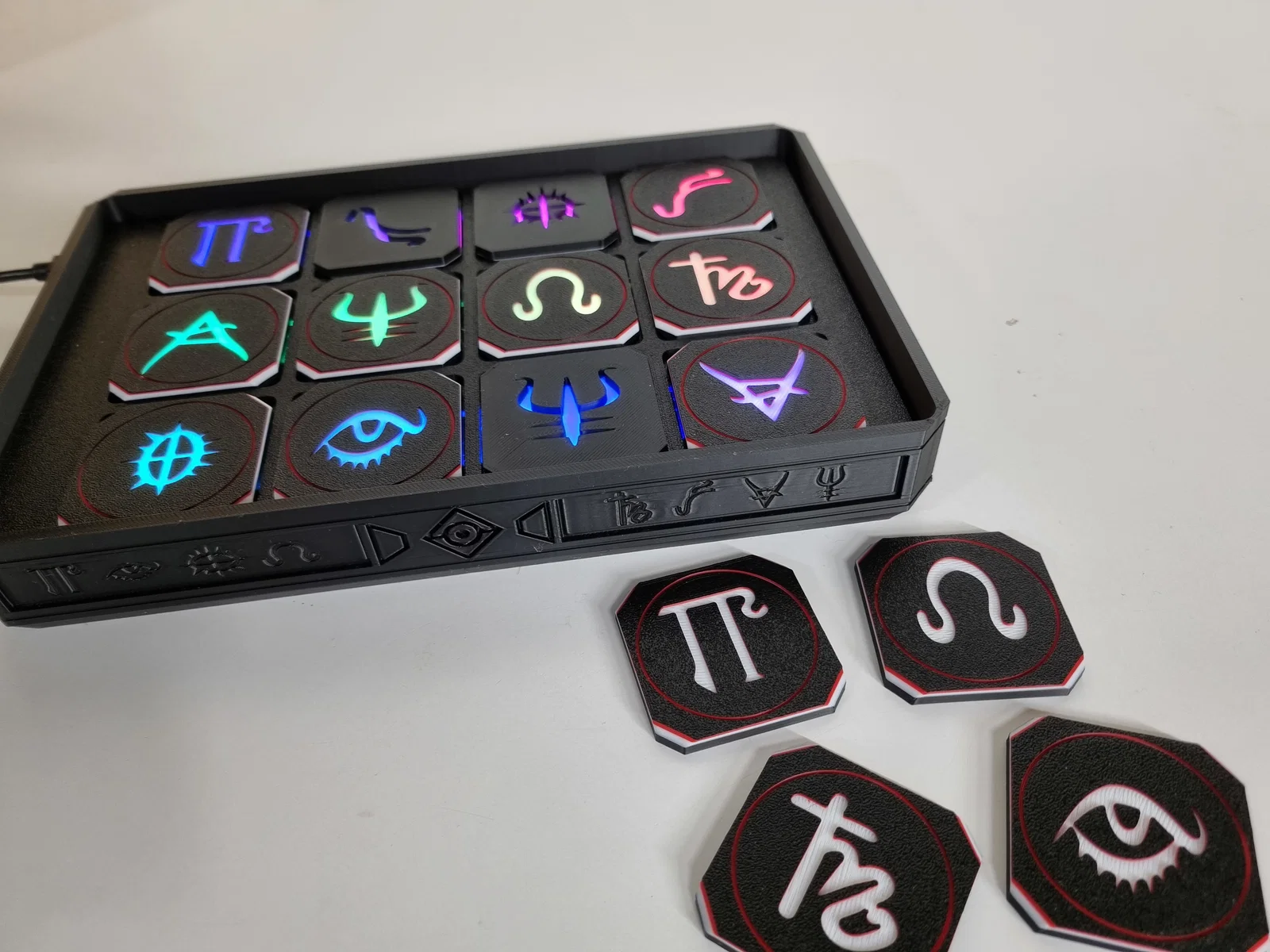

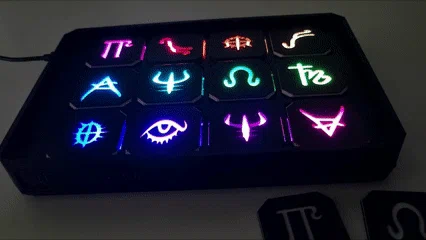

Hệ thống có các tile rune phát sáng có thể hoán đổi, ánh sáng ambient gián tiếp và cấu trúc modular nhiều lớp, cho phép phối vô số kiểu và dễ mở rộng về sau.

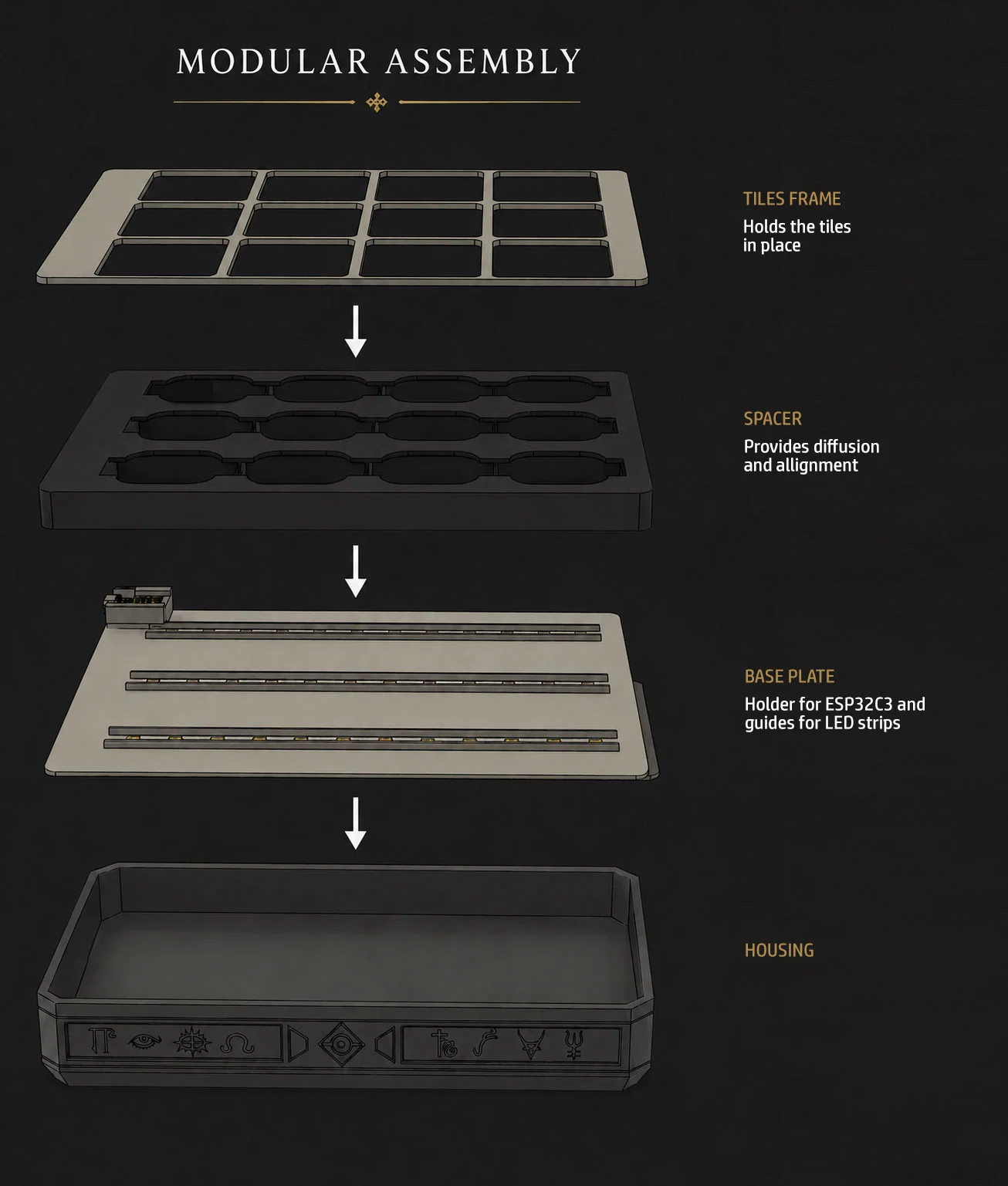

Thiết kế được ghép từ các phần rời dạng modular:

• Vỏ ngoài có khắc chi tiết rune, hoặc phiên bản vỏ khác với nắp bật (hinged lid)

• Tấm đế LED kèm ngàm giữ ESP32-C3 SuperMini

• Spacer/buồng tán sáng để ánh sáng mượt hơn

• Khung tile tháo rời

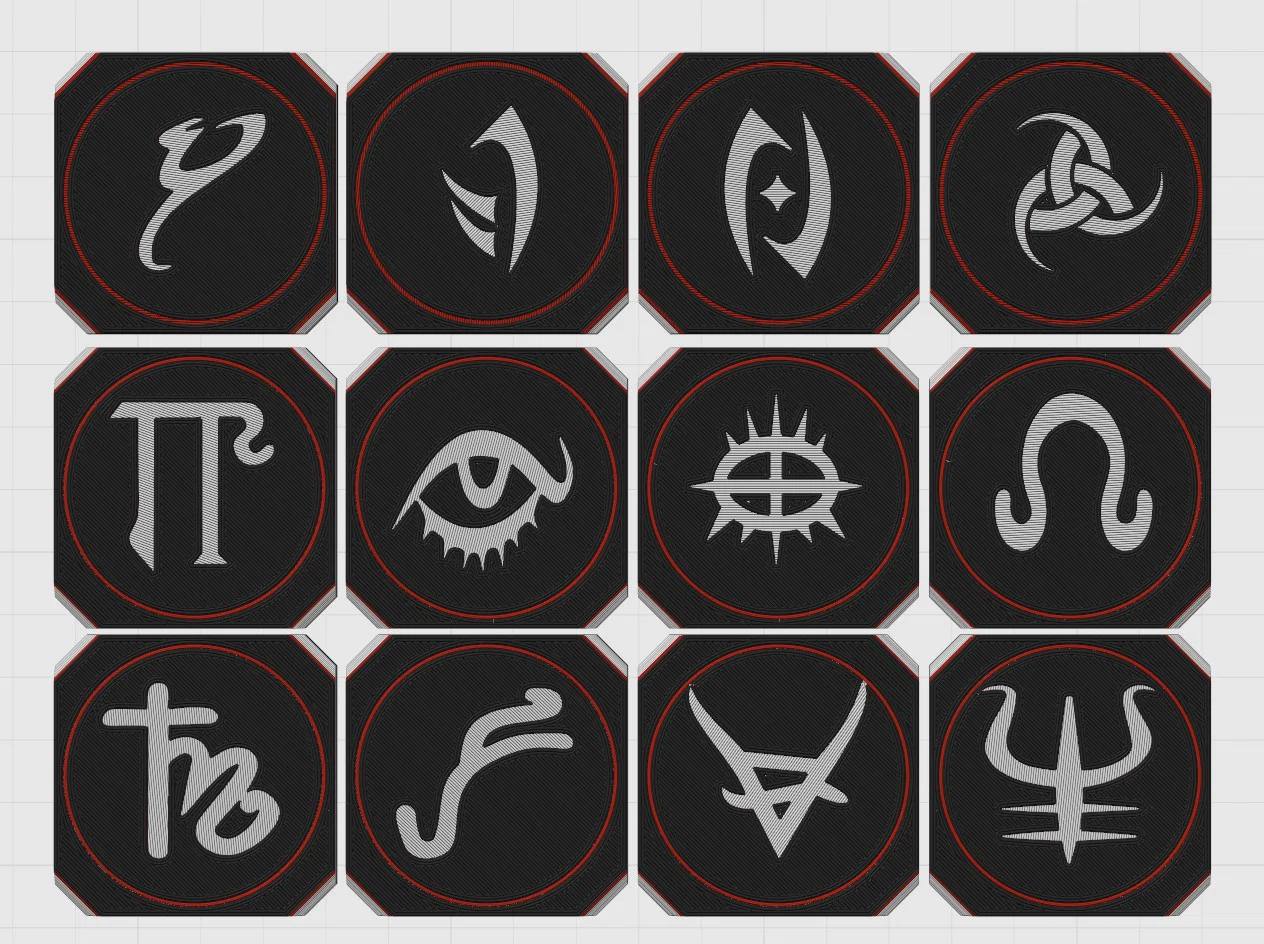

• Các tile rune 45x45 mm có thể thay

Cấu hình hiện tại dùng:

• ESP32-C3 SuperMini

• 3x dải LED WS2812

• Tổng 36 LED addressable (3x12)

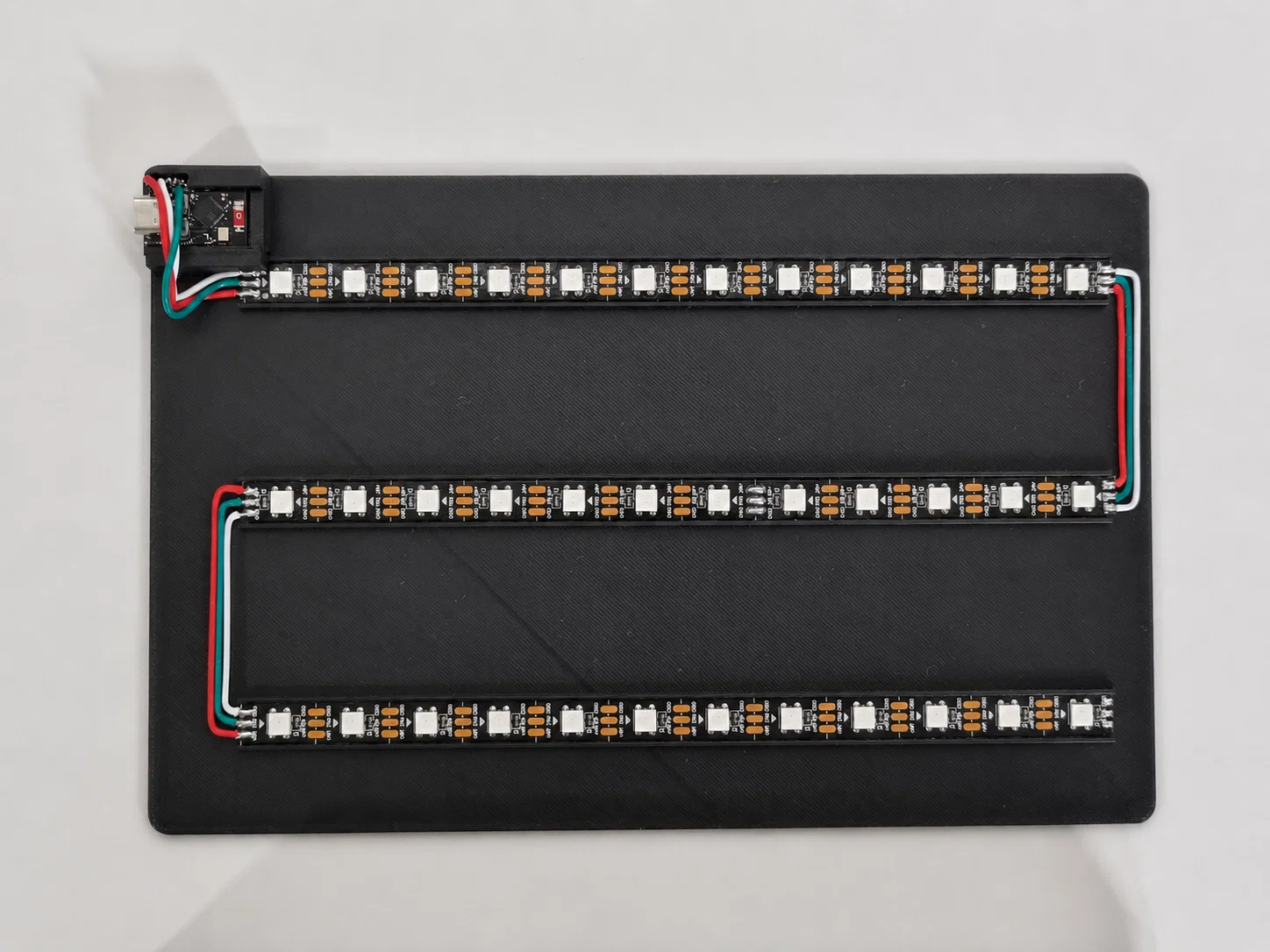

Phần lighting dùng dải LED WS2812 tiêu chuẩn, cắt thành 3 đoạn riêng, mỗi đoạn 12 LED (tổng 36 LED).

Ba đoạn được nối theo kiểu serpentine như hình trong ảnh lắp ráp.
Nhớ đảm bảo mũi tên chỉ chiều data trên các dải LED đi đúng đường tín hiệu từ ESP32-C3 qua cả ba dải.

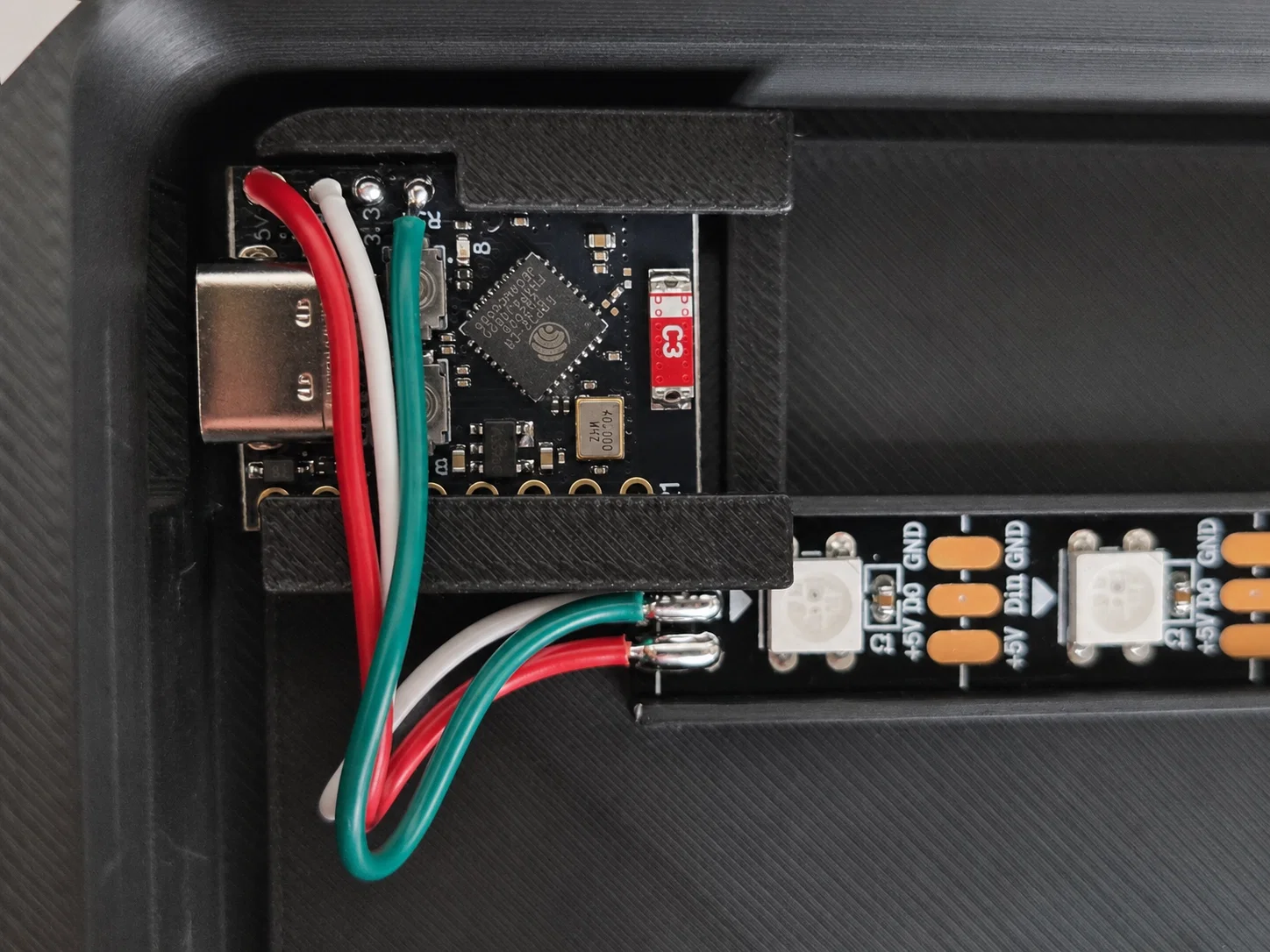

Màu dây dùng trong dự án này:

• Đỏ = +5V

• Trắng = GND

• Xanh lá = Data (kết nối vào ESP32 GPIO4)

Code cho ESP32 và hướng dẫn nạp được để trong file PDF đính kèm.

Code cho ESP32 và hướng dẫn nạp được để trong guide cài đặt đính kèm.

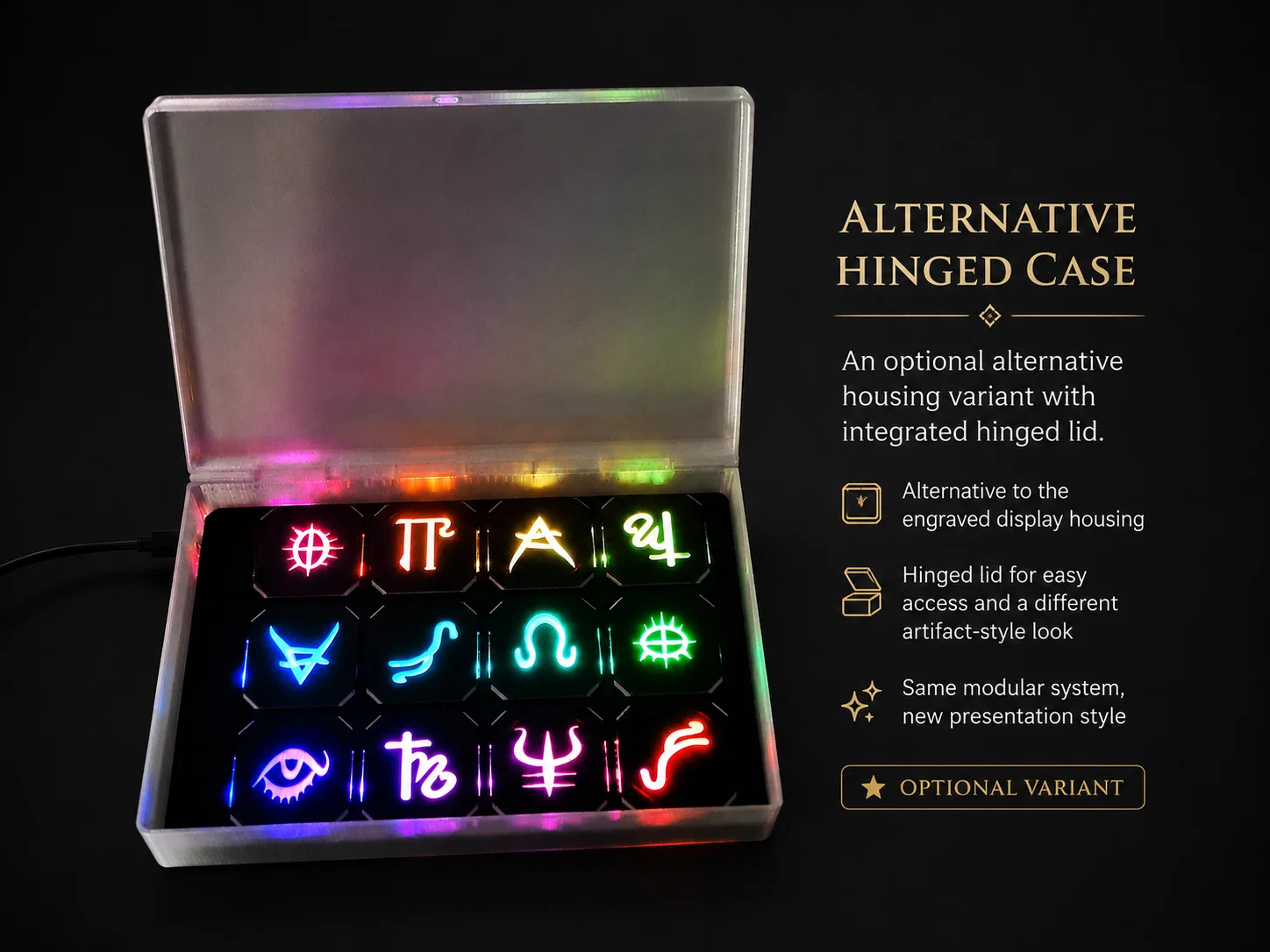

Ngoài ra có kèm một biến thể vỏ dạng nắp bật (hinged) như một kiểu housing thay thế.

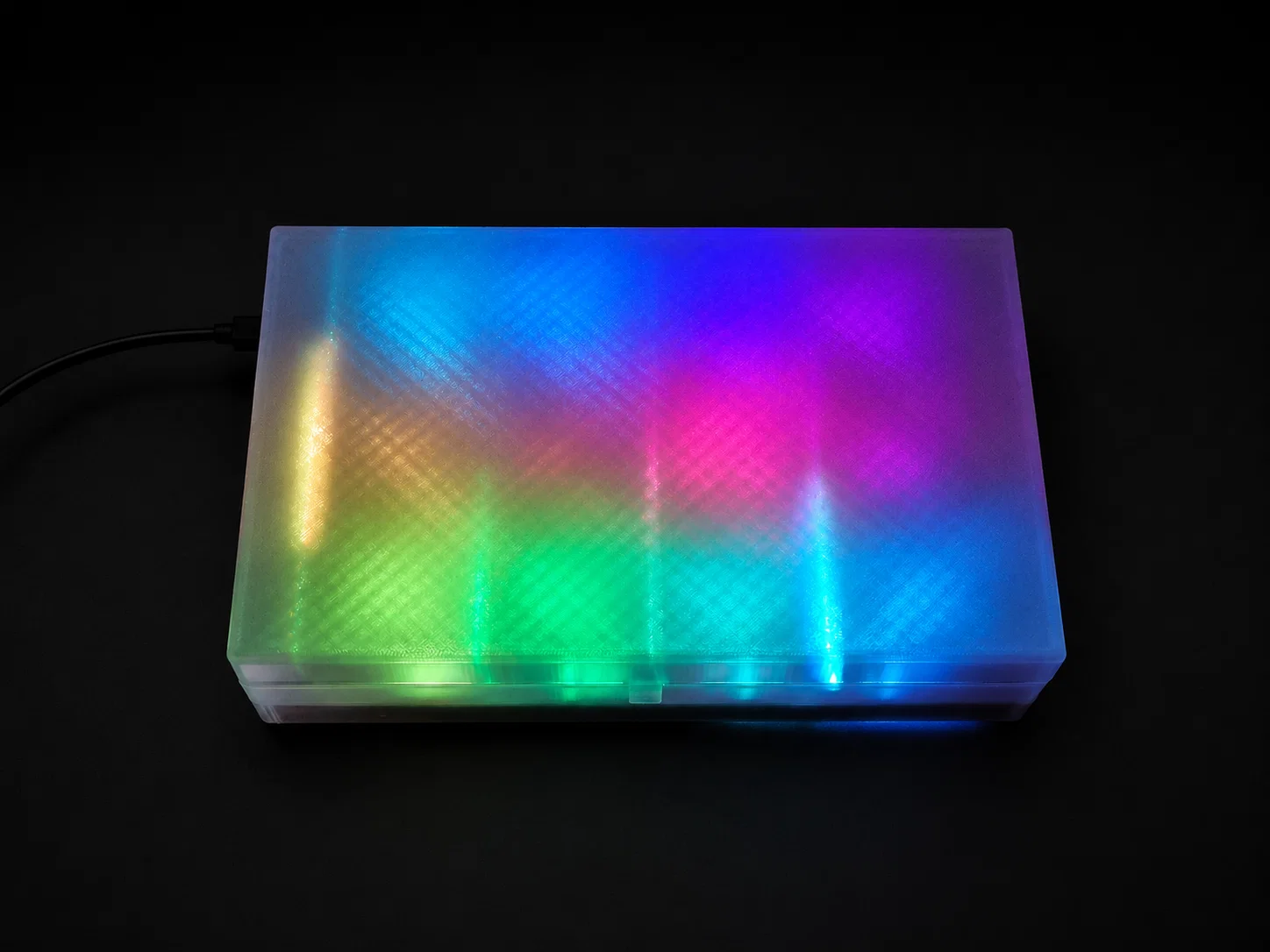

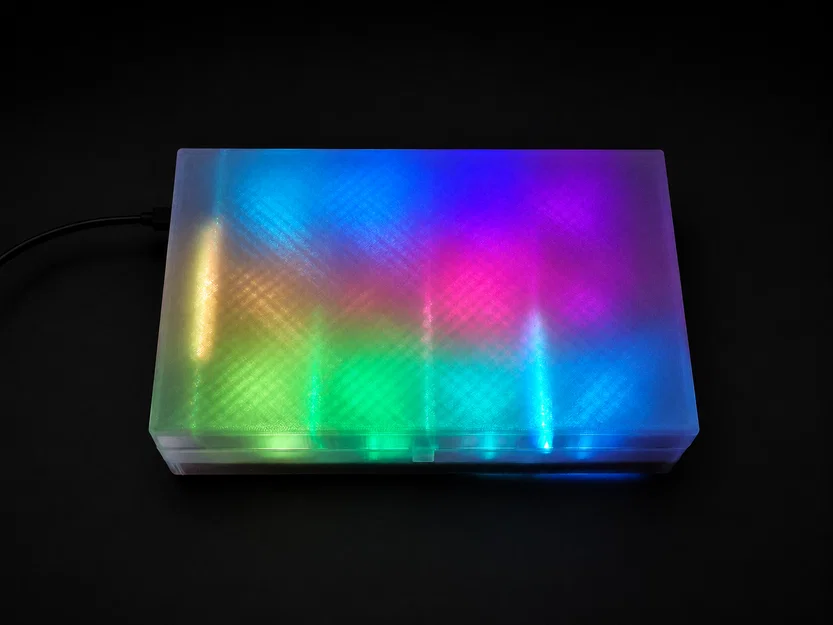

Phần nắp trong mờ giúp tán nhẹ ánh sáng RGB, tạo ra kiểu ambient khác nhưng vẫn tương thích với cùng hệ modular bên trong.

Kèm theo là cả tile rune dạng khắc (engraved) và file STEP cho tile trơn 45x45 mm, để bạn tự tạo rune của riêng mình, biểu tượng faction, icon game hoặc thiết kế cá nhân hóa.
