Superlux HD-681 (AKG K240 Clone) - Headband thay thế dạng dẻo (TPU)

Các file STEP chắc là thứ bạn đang cần nhất nếu muốn tự slice model này.

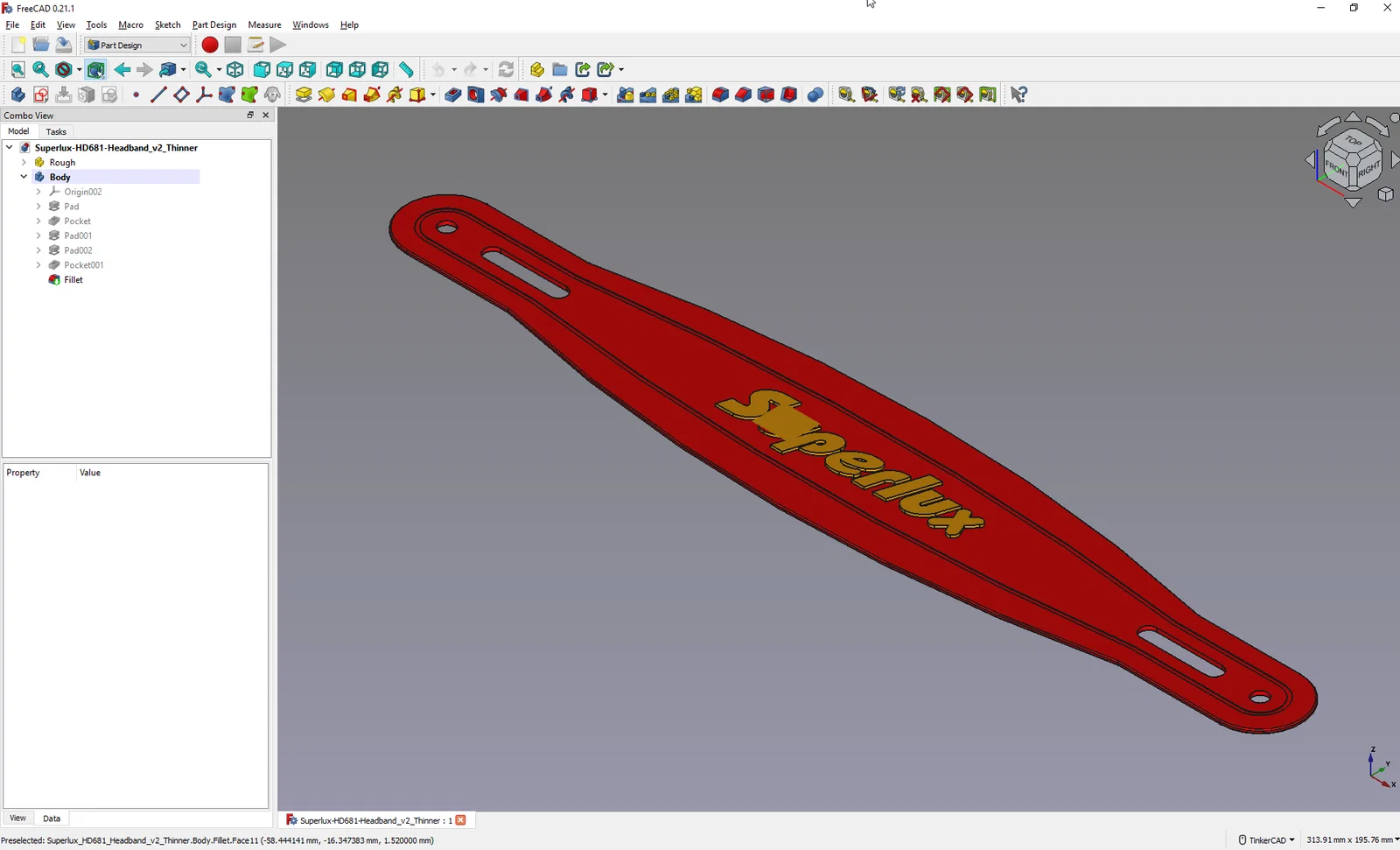

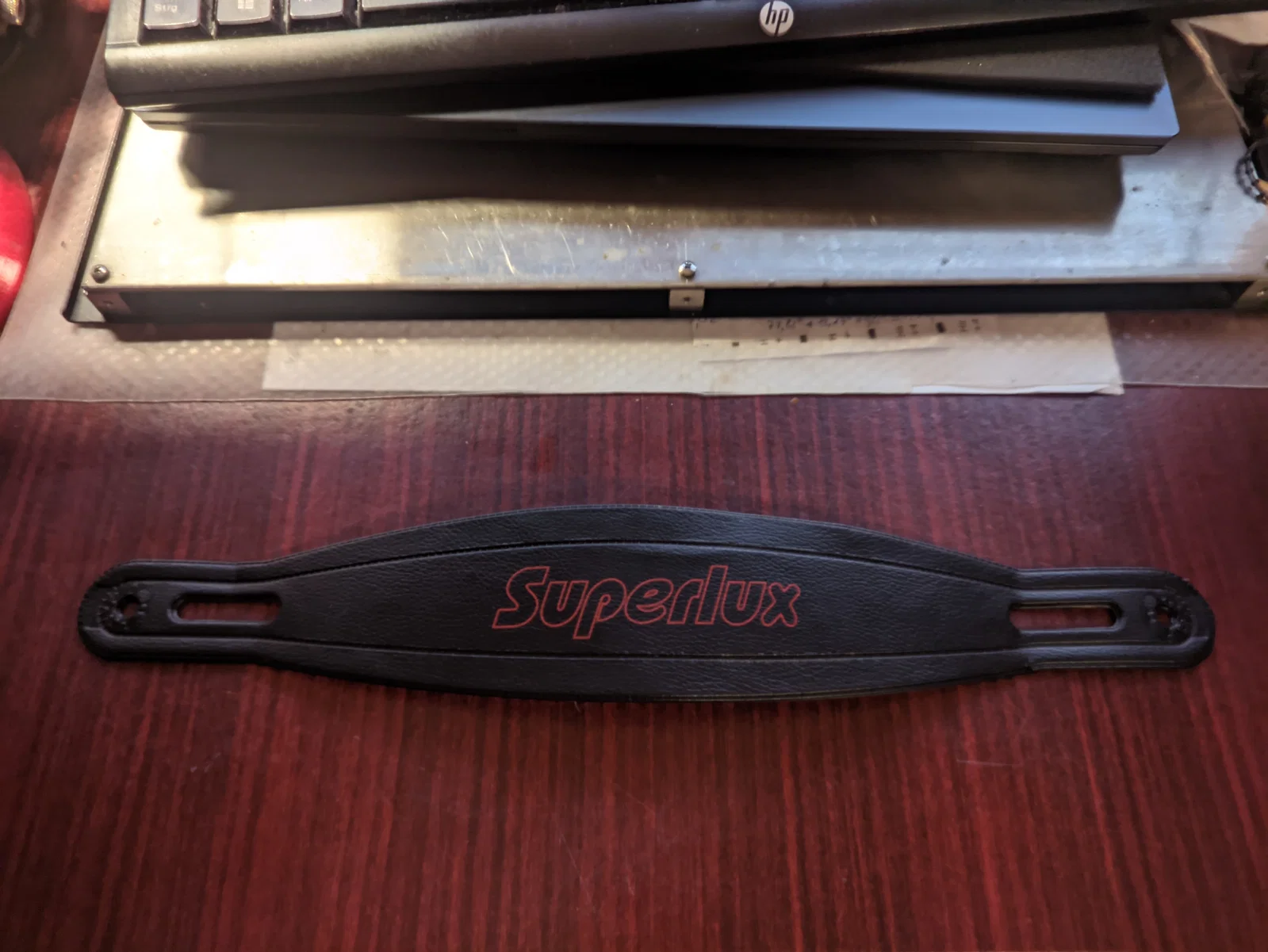

Cái headband zin của chiếc Superlux HD-681 của mình (nhìn theo dáng thì có vẻ là bản clone của AKG K240, có thể cả về chức năng nữa) bắt đầu bị nứt vì giờ nó cũng tầm 10 năm tuổi rồi, nên mình thiết kế một món thay thế với sự hỗ trợ của flatbed scanner, Inkscape và FreeCAD. Đầu tiên mình scan cái headband trên máy scan để lấy hình dáng, rồi dùng các chức năng trace và chỉnh sửa path để trích đường viền, lưu thành file SVG, sau đó import vào FreeCAD làm tham chiếu cho thiết kế cuối.

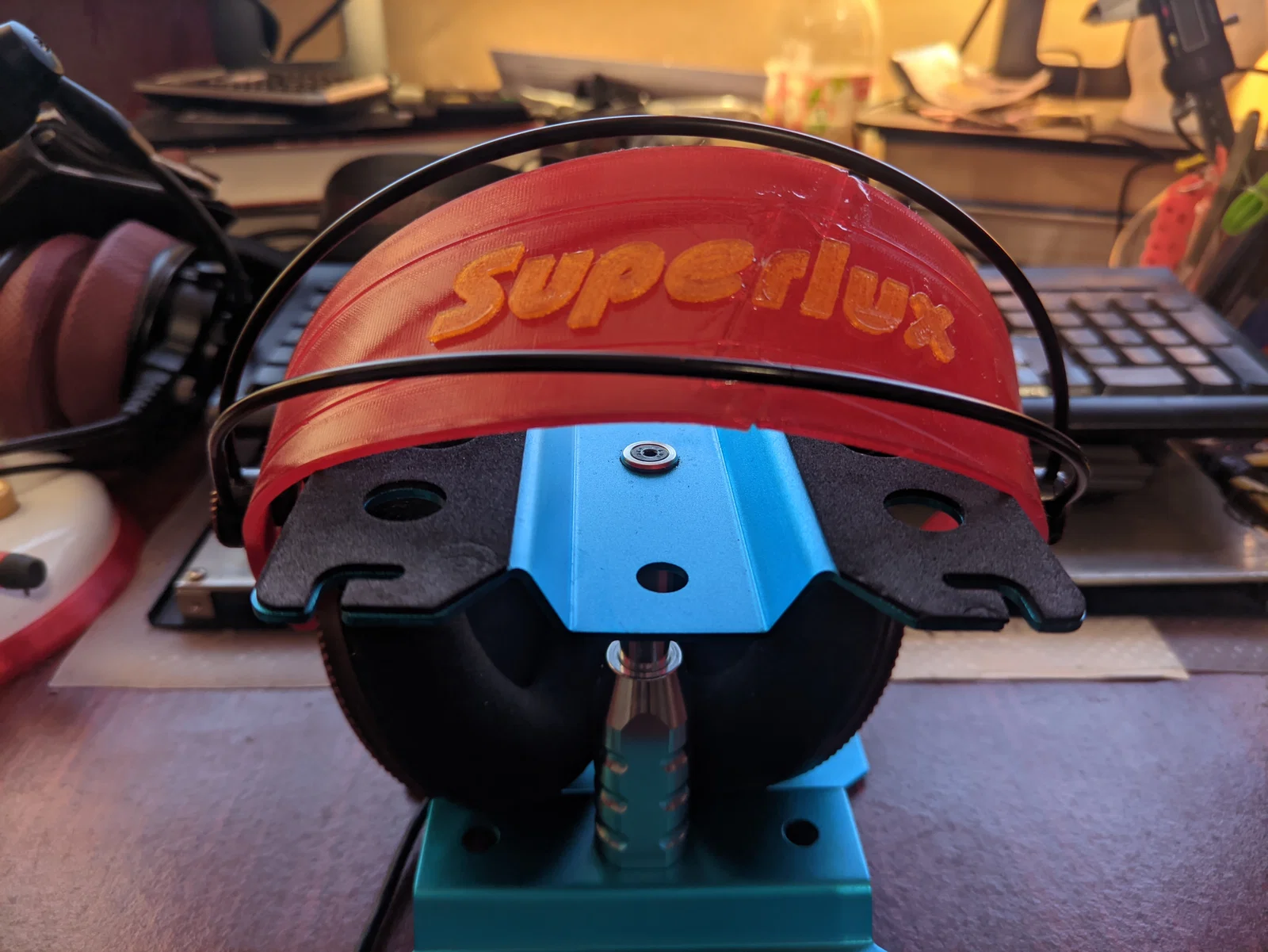

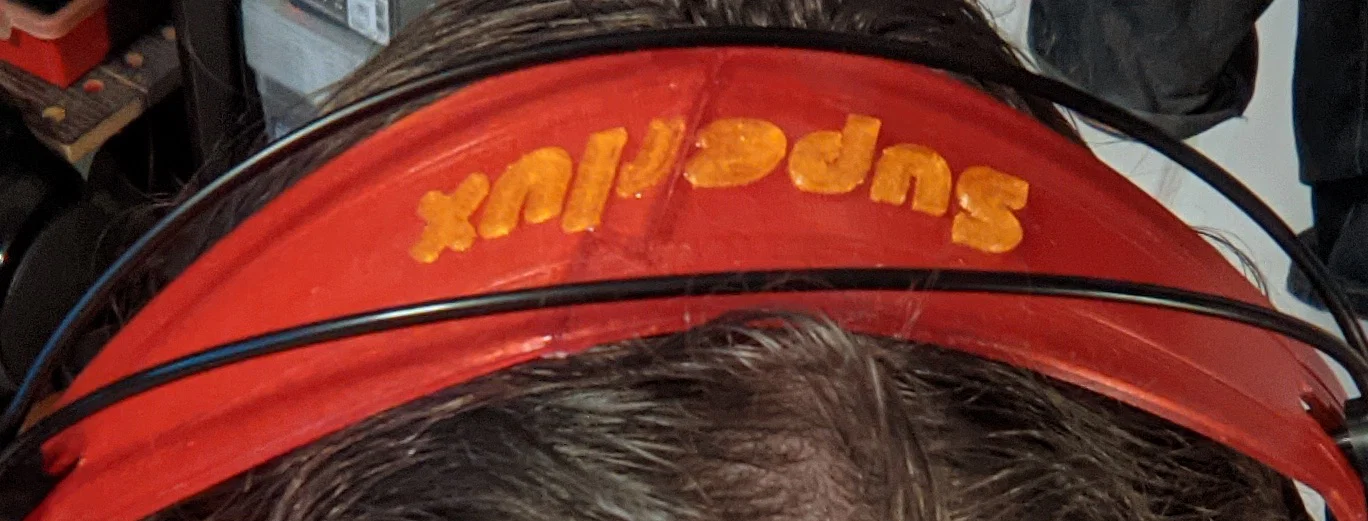

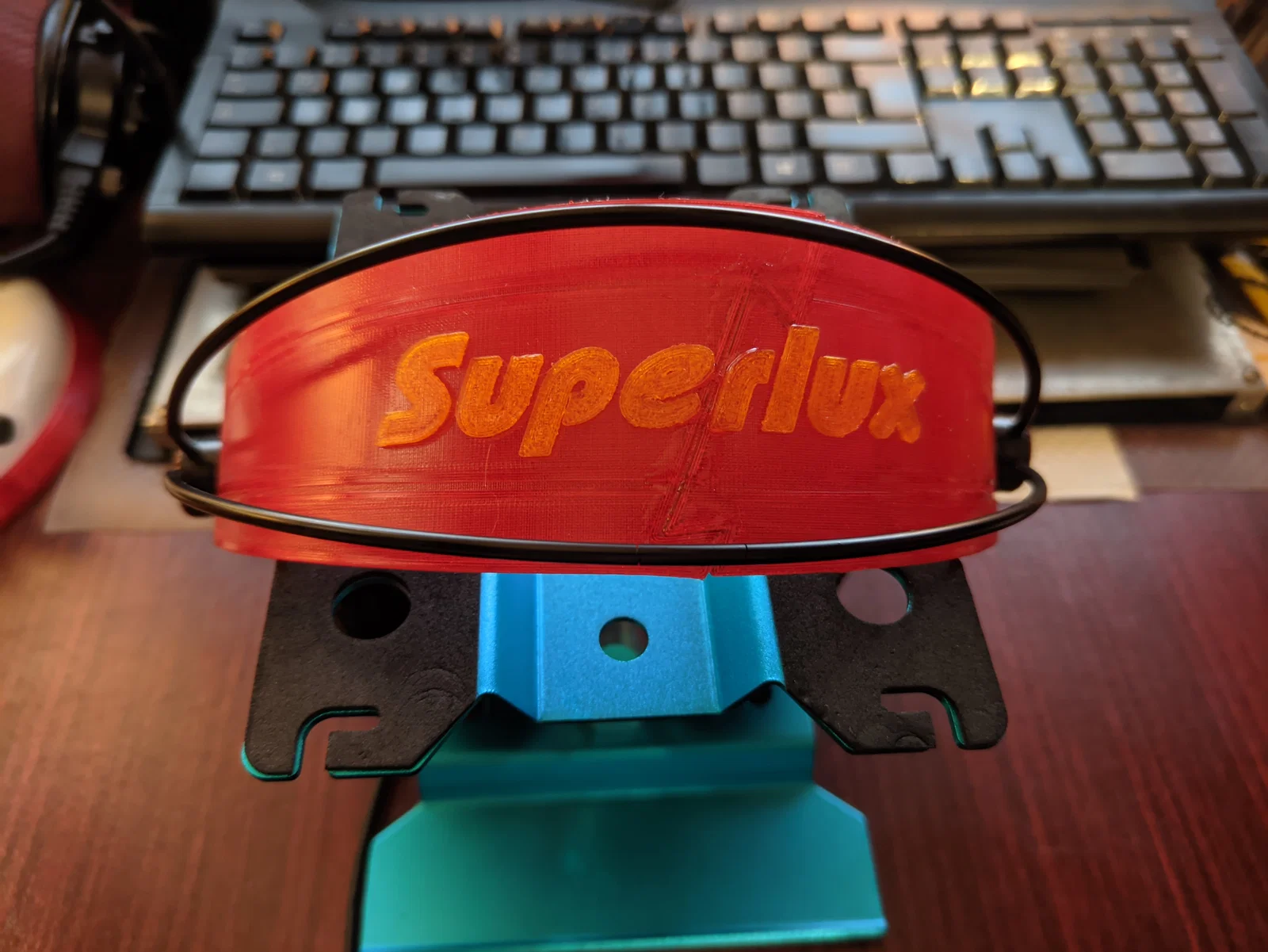

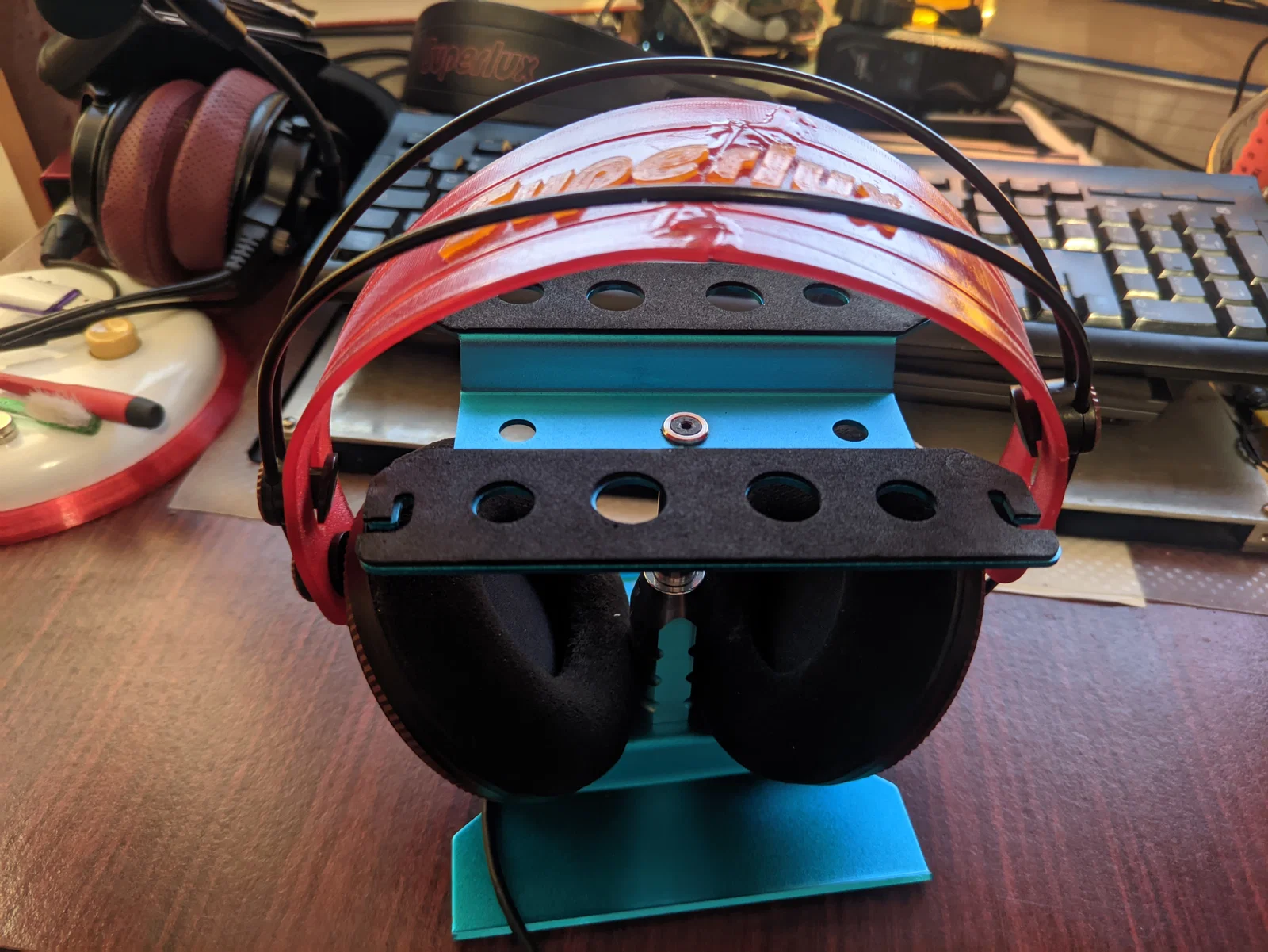

Có bản v1 của bộ file này là bản mình đã in thực tế, nhưng mình thấy bản này hơi dày vì mình có làm tròn một số kích thước và không thêm phần taper như trên headband zin. Dùng thì ổn, nhưng nó cồng kềnh hơn đồ zin một chút; nghĩ lại thì nếu có in lại như một chi tiết liền khối, chắc mình sẽ in bản v2 mỏng hơn.

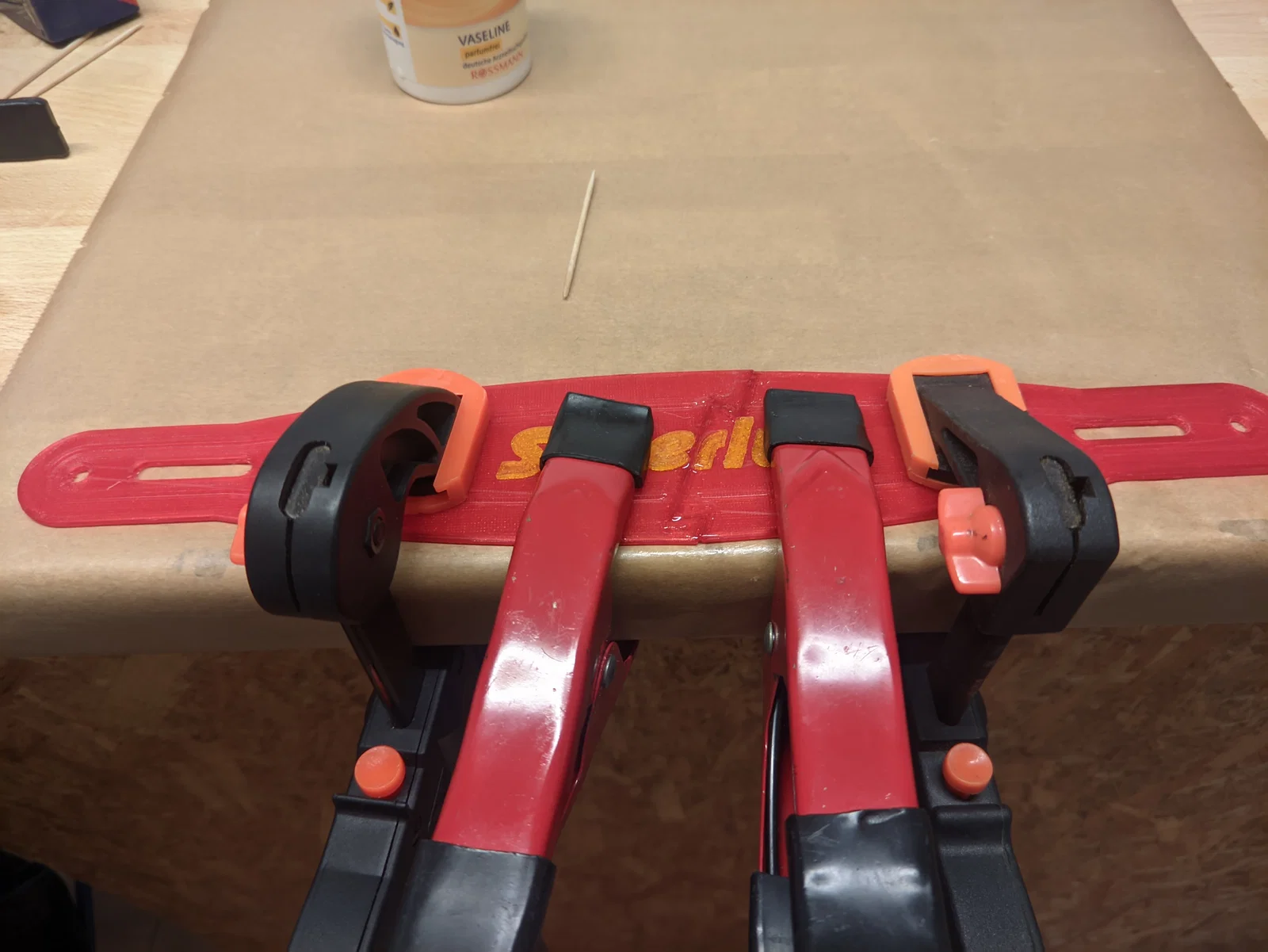

Độ dày của v1 là 2.24mm, cộng thêm z-height 1.5mm cho logo Superlux. Mình in ở layer height 0.08 trên Neptune 3 Pro bằng TPU đỏ và cam loại rẻ của Geeetech. Mình thêm M600 gcode ở layer bắt đầu extrude logo Superlux nhô lên khỏi headband để in 2 màu. Do headband dài quá so với khổ máy in nên mình phải cắt nó thành hai nửa. Mình dùng mối ghép dove tail (đuôi én) rồi dán lại bằng StormSure trong (keo polyurethane).

Với v1 có kèm file project PrusaSlicer; còn v2 thì bạn sẽ cần tự cắt chi tiết nếu muốn làm y như mình. Độ dày của v2 là 1.52mm, cộng thêm z-height 1mm cho logo Superlux.

Mình không tìm ra cách sửa cái mặt (face) đó ở chữ U trong logo Superlux, nhưng export ra thì vẫn ổn. Model có thể cần được sửa trong PrusaSlicer, hoặc ít nhất là mình đã làm vậy vì sau khi import nó báo vài lỗi (tam giác vàng). Recompute model trong FreeCAD 1.1.1 đã sửa được vấn đề face trên logo Superlux. Mình đã upload file mới.
