Filtra – Bộ lọc cho Voron V0

Filtra – Bộ lọc cho Voron V0 (English)

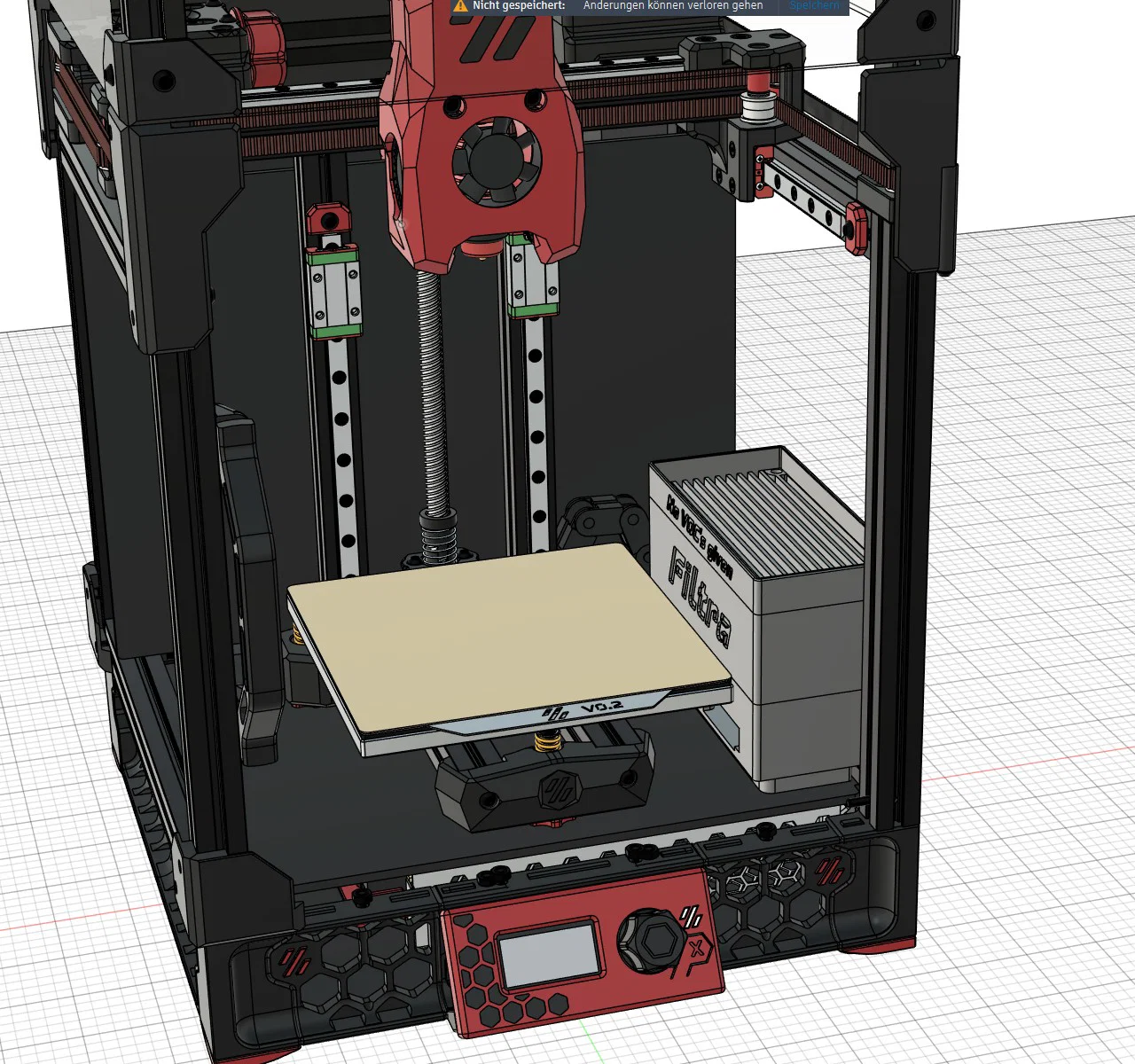

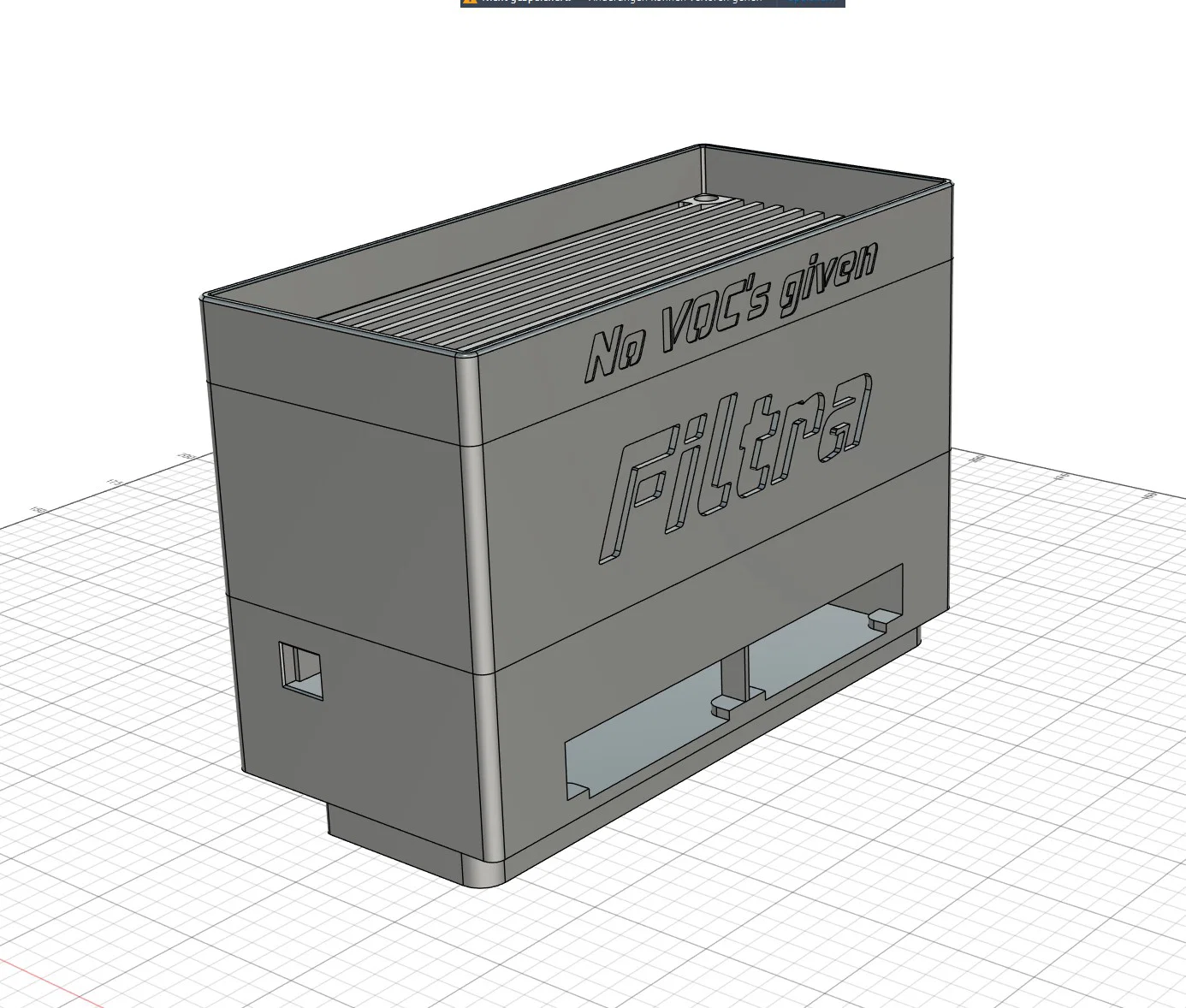

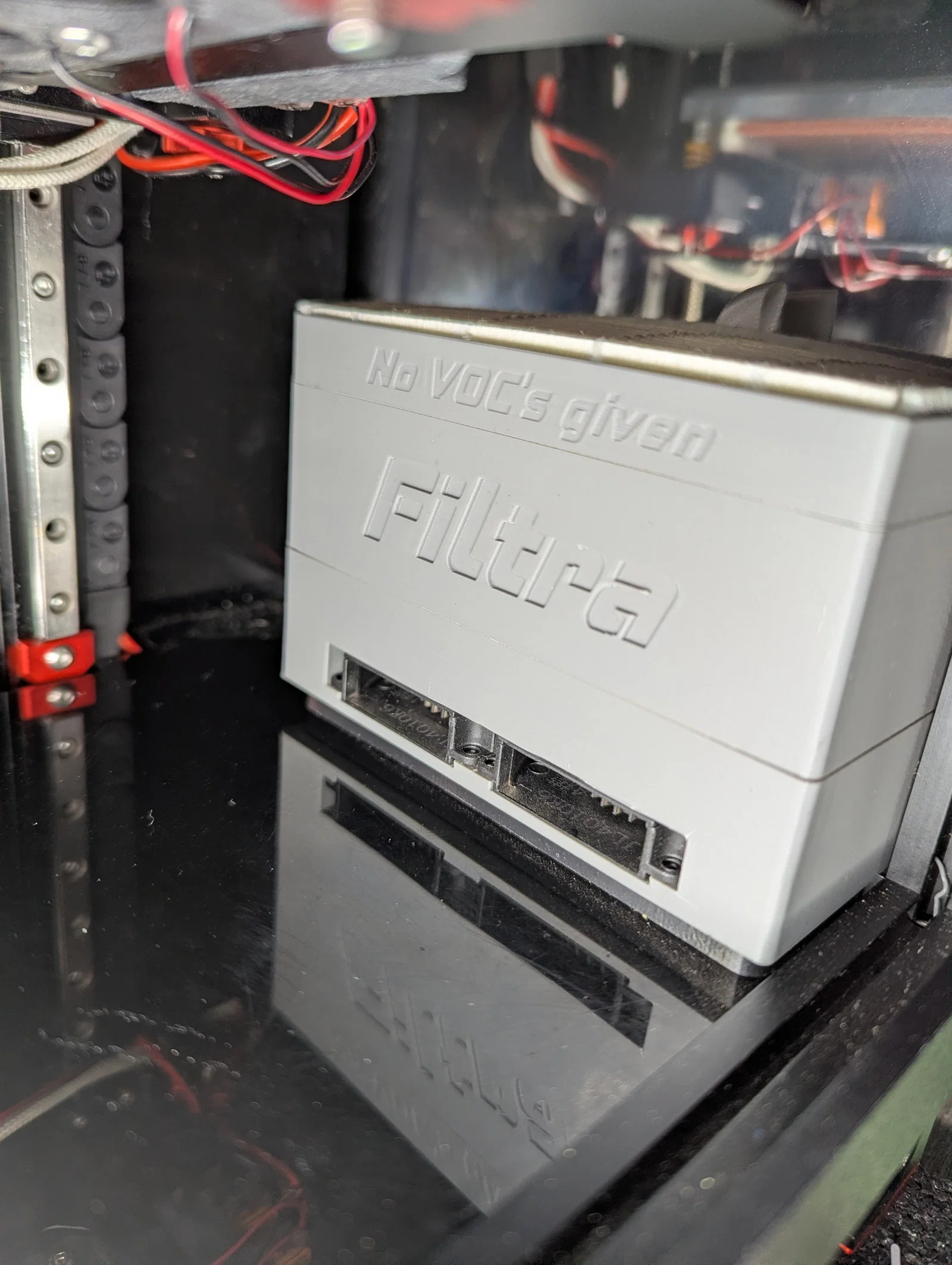

Một bộ lọc gọn, gắn bên hông trong buồng in (in-chamber) có tuần hoàn chủ động cho Voron V0. Hút không khí trong chamber vào ở phía trên, đưa qua hộp than hoạt tính (activated carbon) có thể châm lại và một dải HEPA tự cắt, rồi thổi trả ra ngang, dưới giường in (print bed).

Hai tác dụng trong một món: loại bỏ VOCs và bụi mịn + tuần hoàn chủ động giúp chamber heatsoak nhanh hơn.

Tính năng

• 2× quạt blower 4010 (24 V), chỉ cần 1 đầu nối JST 2-pin female

• Phần nắp trên tháo rời bằng nam châm – đem ra ngoài máy để bảo trì

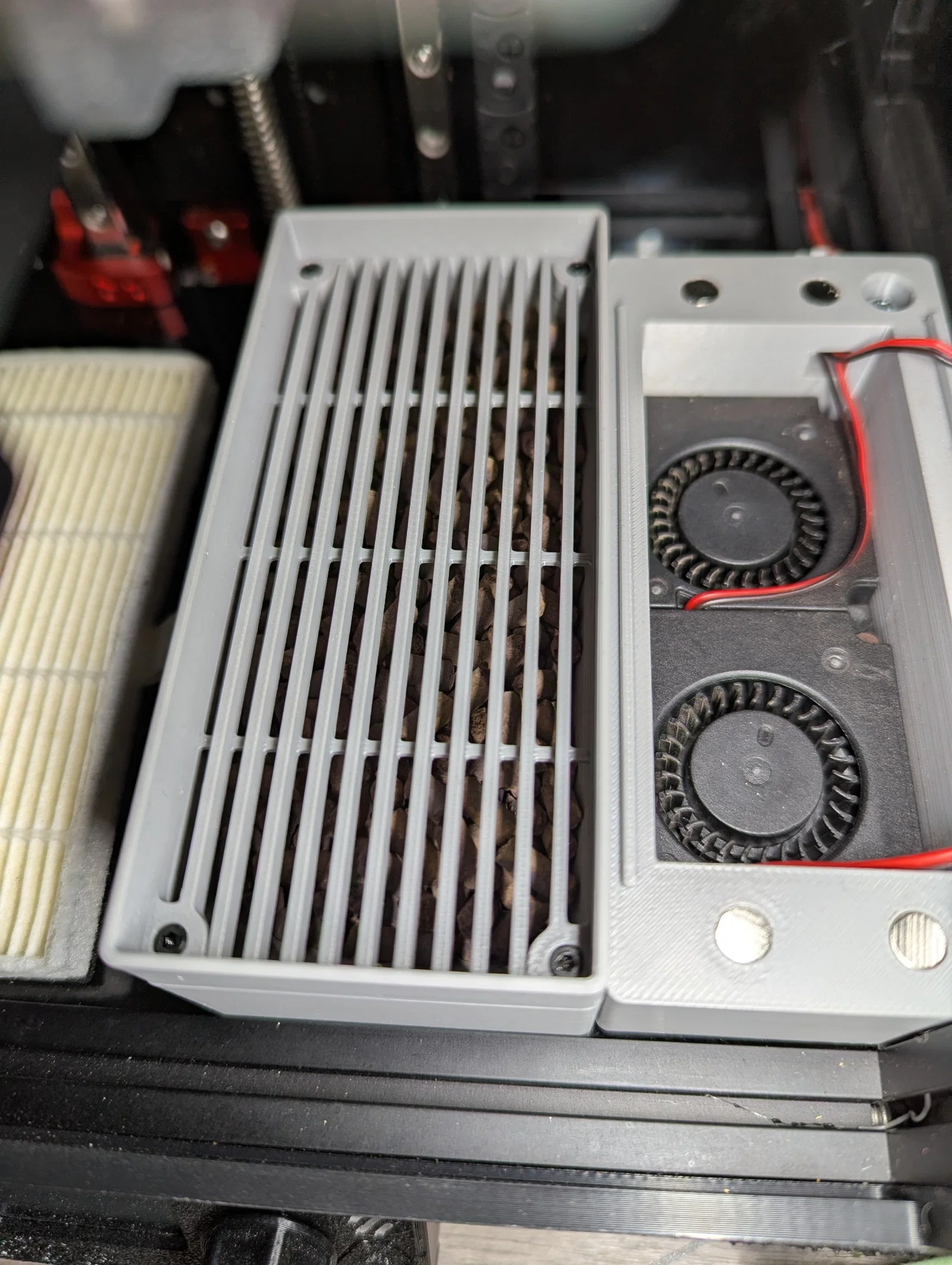

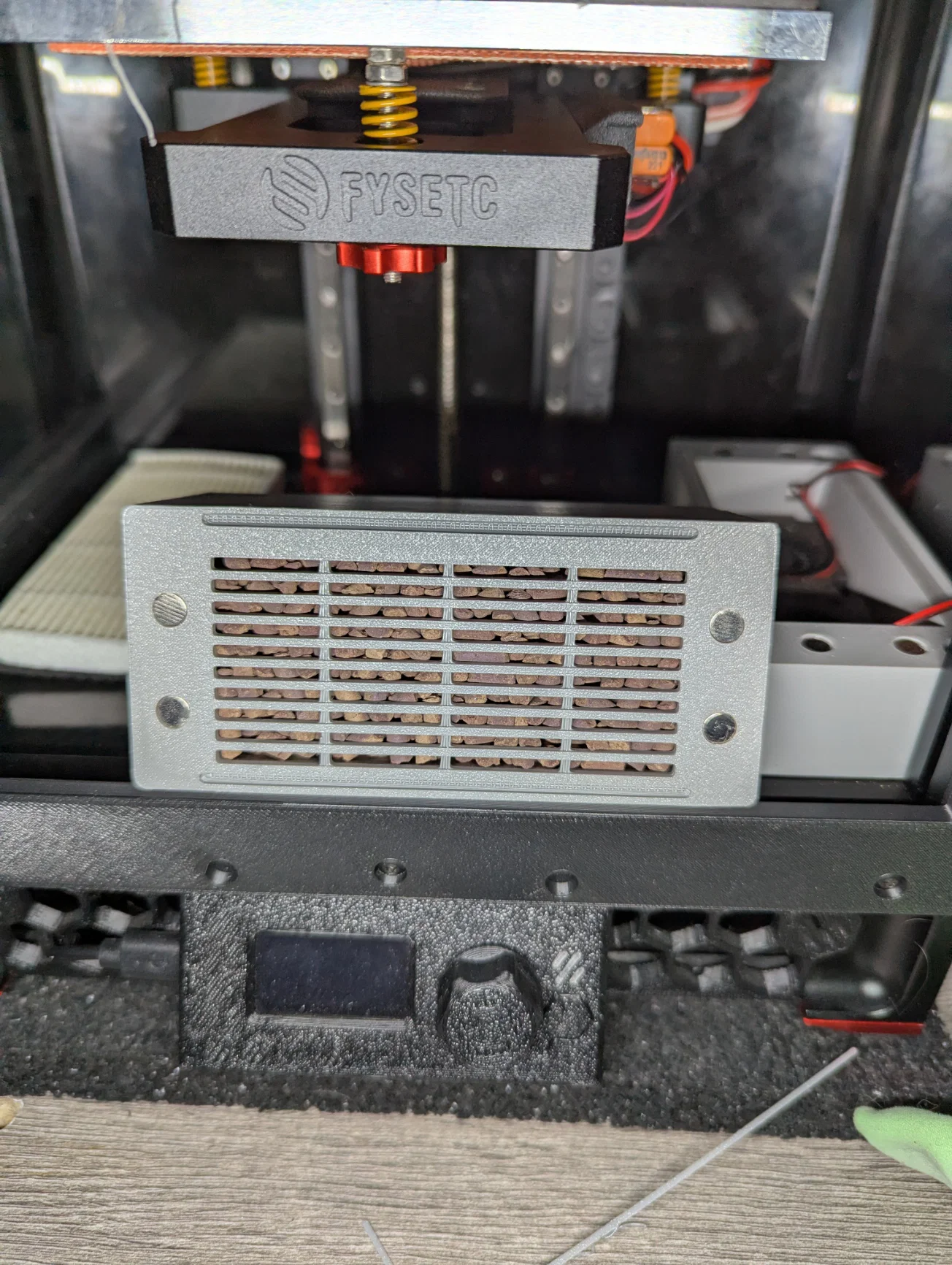

• Hộp than hoạt tính in 3D riêng, châm lại được (khuyến nghị dùng Scorch)

• HEPA tự cắt kích thước 47 × 107 mm – từ bất kỳ tấm HEPA tiêu chuẩn nào

• Chân in bằng TPU – tách rung quạt khỏi khung

• In không cần support

⚠ Trước khi lắp

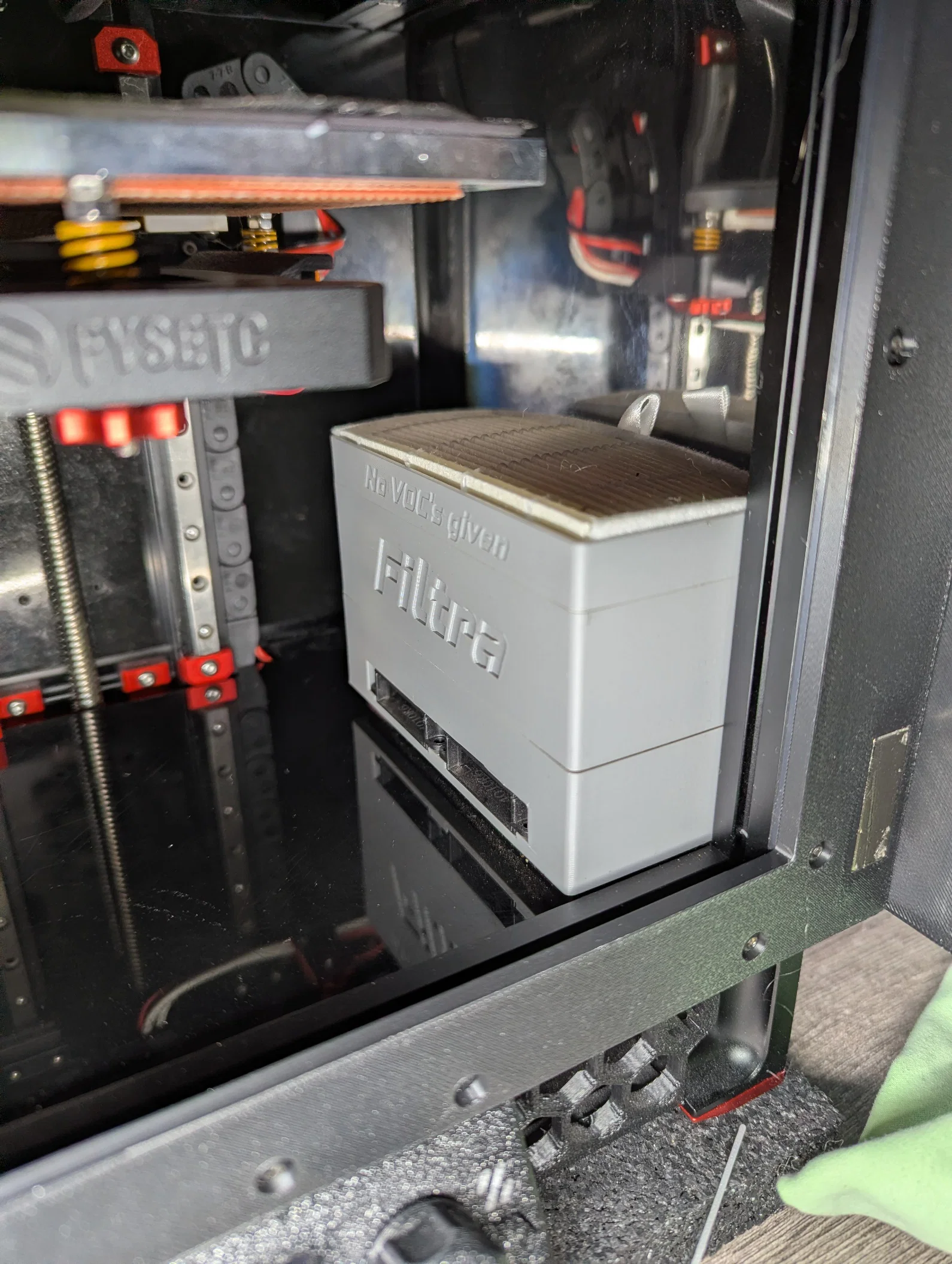

Filtra phải được đẩy hết về phía trước, nếu không khi Z-drop giường sẽ va vào bộ lọc. Quy trình lắp đầy đủ có trong README.

Thiết lập in (Print Settings)

ABS hoặc ASA · layer height 0.2 mm · 4 walls · 4 top/bottom · 40 % infill · không support
Ngoại lệ: phần chân in bằng TPU.

BOM

Part

Qty

Note

4010 blower fan, 24 V

2

Khuyến nghị GDSTime 12k – gài vào housing không cần ốc

Magnets 6 × 3 mm

4

giữ phần nắp tháo rời

M3×25

2

bắt đế vào extrusion dưới bên phải

M3×10

2

ốc bên trong (vào M3 inserts)

M2×10

4

ốc bắt bộ lọc

M3 heat-set inserts

2

M2 heat-set inserts

4

M3 standard nuts

2

trượt vào rãnh của extrusion dưới bên phải

JST 2-pin female housing

1

đầu connector

HEPA material

1× 47 × 107 mm

cắt từ bất kỳ tấm HEPA tiêu chuẩn nào

Activated carbon granulate

tùy nhu cầu

khuyến nghị Scorch

Full BOM, quy trình lắp, bảo trì và ghi chú đi dây có trong README.

Đi dây (Wiring)

JST 2-pin female, 24 V – cắm vào bất kỳ fan output còn trống, heater pin hoặc fan extender. Cái nào bạn đang trống thì dùng cái đó.

Source files & tài liệu đầy đủ

GitHub: https://github.com/WhsFortune/filtra
Có kèm STEP và file Fusion 360 native (.f3d) trong repo.

License: CC-BY-SA 4.0
Companion mod: Aegis Chamber – bộ panel cách nhiệt cho V0.2

Góp ý và báo lỗi hoan nghênh trên GitHub.

 - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - - -

Filtra – Bộ lọc Carbon + HEPA tuần hoàn gọn cho Voron V0

Bộ lọc trong buồng in nhỏ gọn, gắn bên hông, có chức năng tuần hoàn (recirculation) cho Voron V0. Hút không khí trong chamber ở phía trên, đưa qua một hộp than hoạt tính (Aktivkohle) có thể châm lại và một dải HEPA tự cắt, rồi thổi ngang ra dưới giường in.

Hiệu quả kép: đẩy VOCs và bụi mịn ra + tuần hoàn chủ động giúp chamber heatsoak nhanh hơn.

Tính năng

• 2× blower 4010 (24 V), chỉ cần một đầu JST 2-pin female

• Phần trên tháo ra bằng nam châm – bảo trì bên ngoài máy

• Hộp than hoạt tính in 3D riêng, châm lại được (khuyến nghị Scorch)

• HEPA tự cắt 47 × 107 mm – từ bất kỳ tấm HEPA thường nào

• Chân in TPU – tách rung quạt khỏi khung

• In được không cần support

⚠ Lưu ý quan trọng trước khi lắp

Filtra phải được đẩy sát hết về phía trước, nếu không giường sẽ đụng bộ lọc khi Z-drop. Workflow nằm trong README.

Thiết lập in (Print-Settings)

ABS hoặc ASA · 0,2 mm · 4 walls · 4 top/bottom · 40 % infill · không support
Ngoại lệ: in phần chân bằng TPU.

BOM

Teil

Menge

Hinweis

4010 Blower Fan, 24 V

2

Khuyến nghị GDSTime 12k – gài vào housing không cần ốc

Magnete 6 × 3 mm

4

giữ phần nắp trên

M3×25

2

bắt vào extrusion đáy bên phải

M3×10

2

ốc bên trong (vào M3 inserts)

M2×10

4

ốc bắt bộ lọc

M3 Heat-Set Inserts

2

M2 Heat-Set Inserts

4

M3 Standardmuttern

2

trượt vào slot của extrusion đáy bên phải

JST 2-Pin Female Housing

1

đầu nối

HEPA-Material

1× 47 × 107 mm

cắt từ tấm HEPA bình thường nào cũng được

Aktivkohle-Granulat

tùy nhu cầu

khuyến nghị Scorch

BOM đầy đủ, quy trình lắp, bảo trì và ghi chú đấu nối xem trong README.

Đấu nối (Anschluss)

JST 2-pin female, 24 V – cắm vào fan output còn trống, heater pin hoặc fan extender. Bạn còn trống cổng nào thì dùng cổng đó.

Source-Files & tài liệu đầy đủ

GitHub: https://github.com/WhsFortune/filtra
Có STEP và Fusion 360 native (.f3d) trong repo.

License: CC-BY-SA 4.0
Companion-Mod: Aegis Chamber – bộ vỏ/panel cách nhiệt cho V0.2

Mời bạn phản hồi và tạo issue trên GitHub.
