Volvo V70 / S60 / S80 — Khay để ly thả vào (phong cách OEM)

Volvo V70 / S60 / S80 — Drop-in Cupholder (OEM-style)

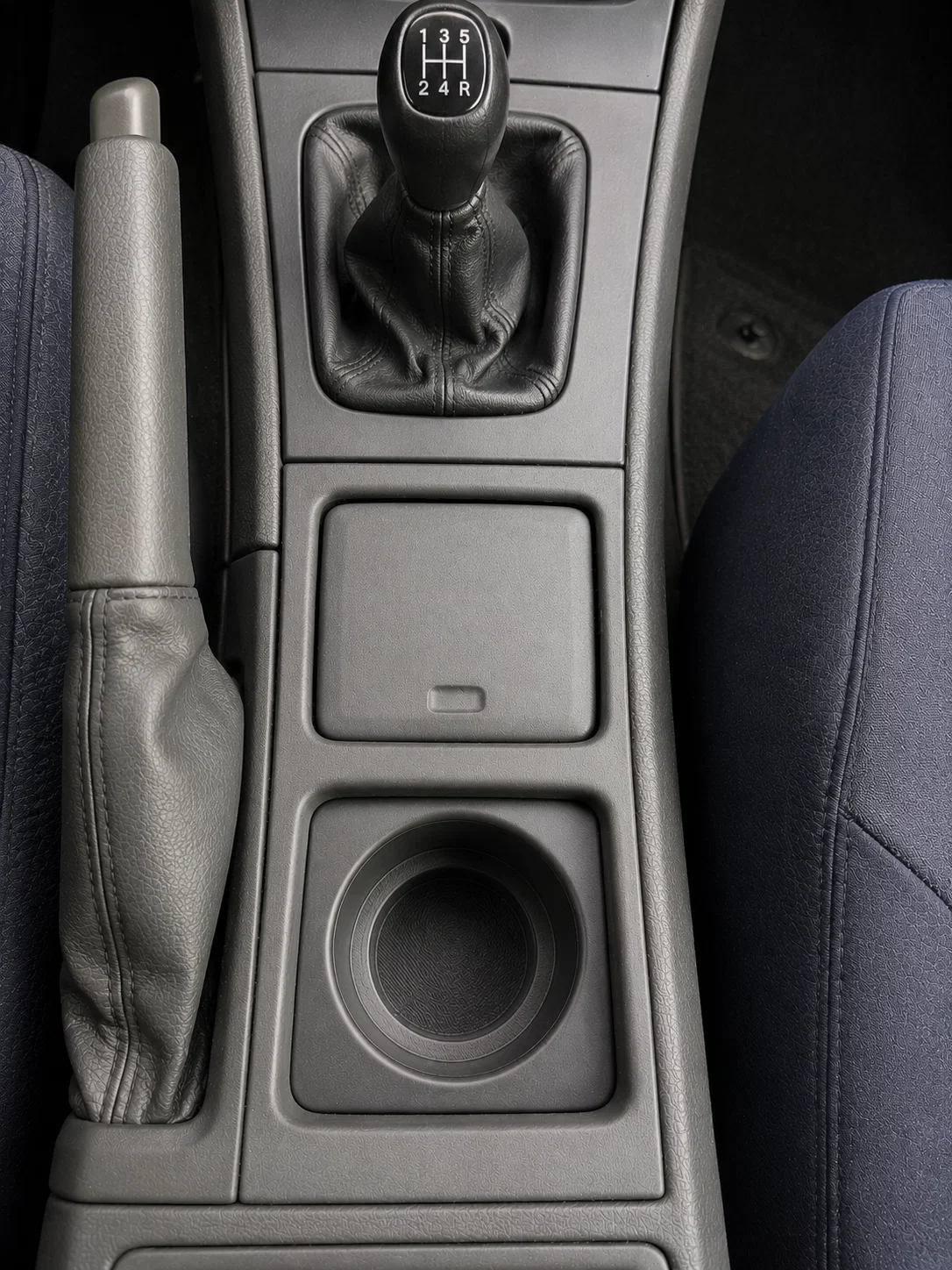

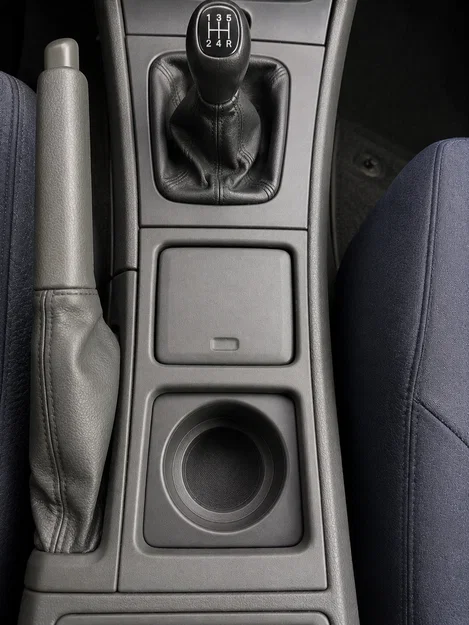

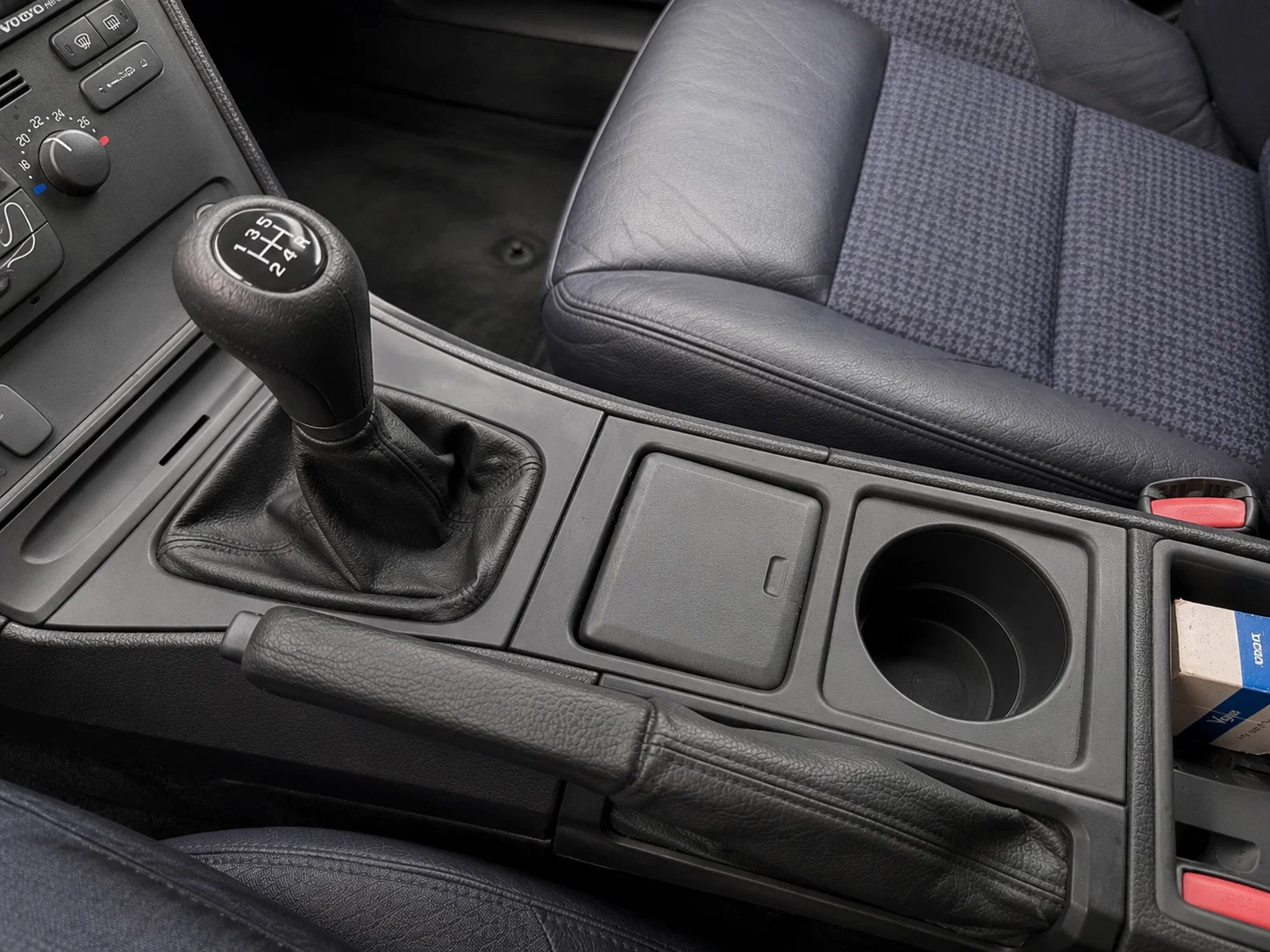

Một cái khay để ly/cốc kiểu “thả vào là xài” gọn gàng, biến ngăn để xu đang bị bỏ trống (muntenbakje) trên cụm console trung tâm Volvo đời khoảng 2001 thành chỗ giữ lon/chai đúng nghĩa. Thiết kế hướng tới cảm giác như đồ hãng sau khi hoàn thiện — không khoan, không tháo lắp, hoàn toàn có thể trả zin.

What Fits

Đã kiểm chứng là giữ được:

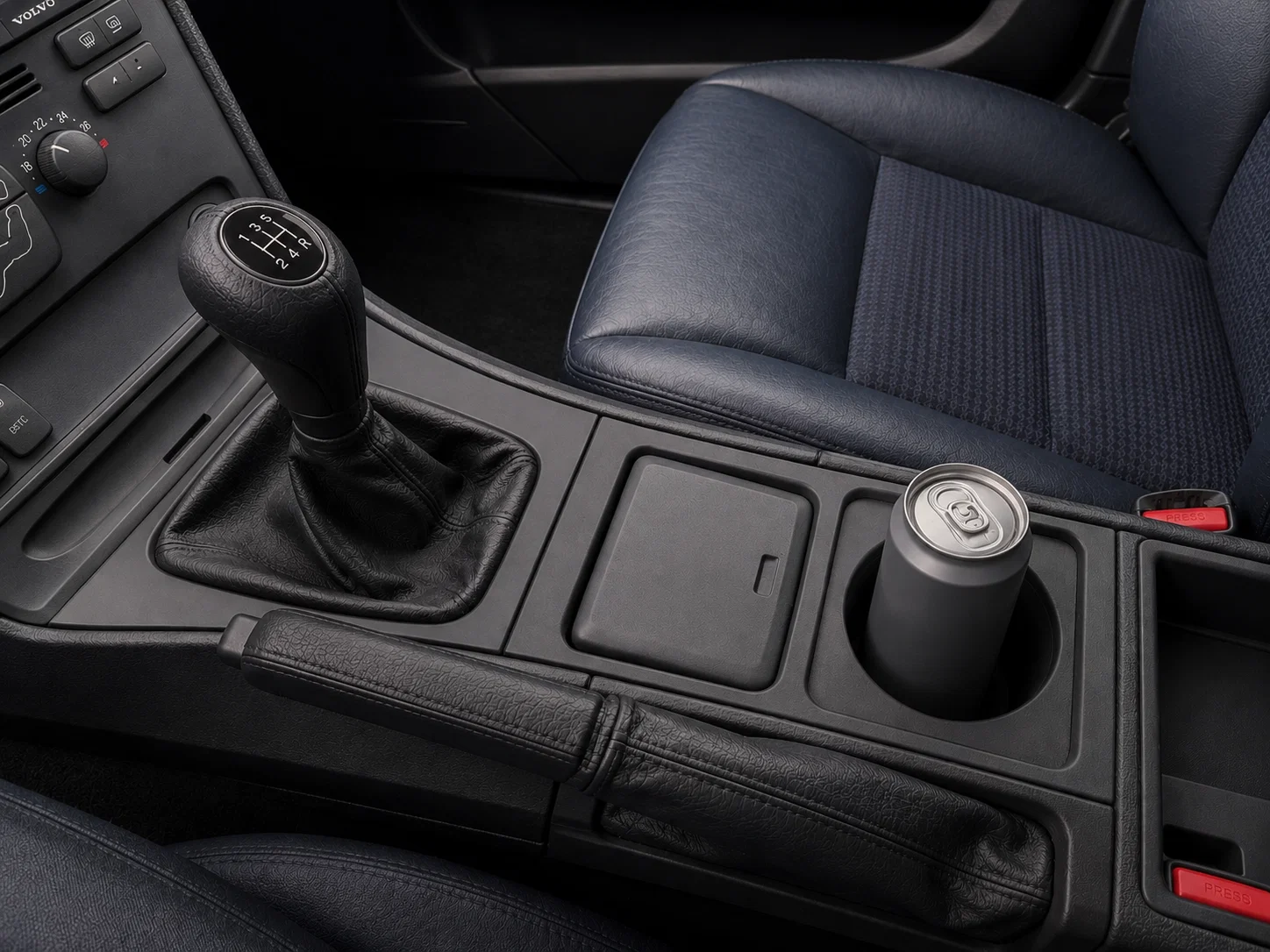

• Lon slim 250 ml — nước tăng lực, nước ngọt lon thon

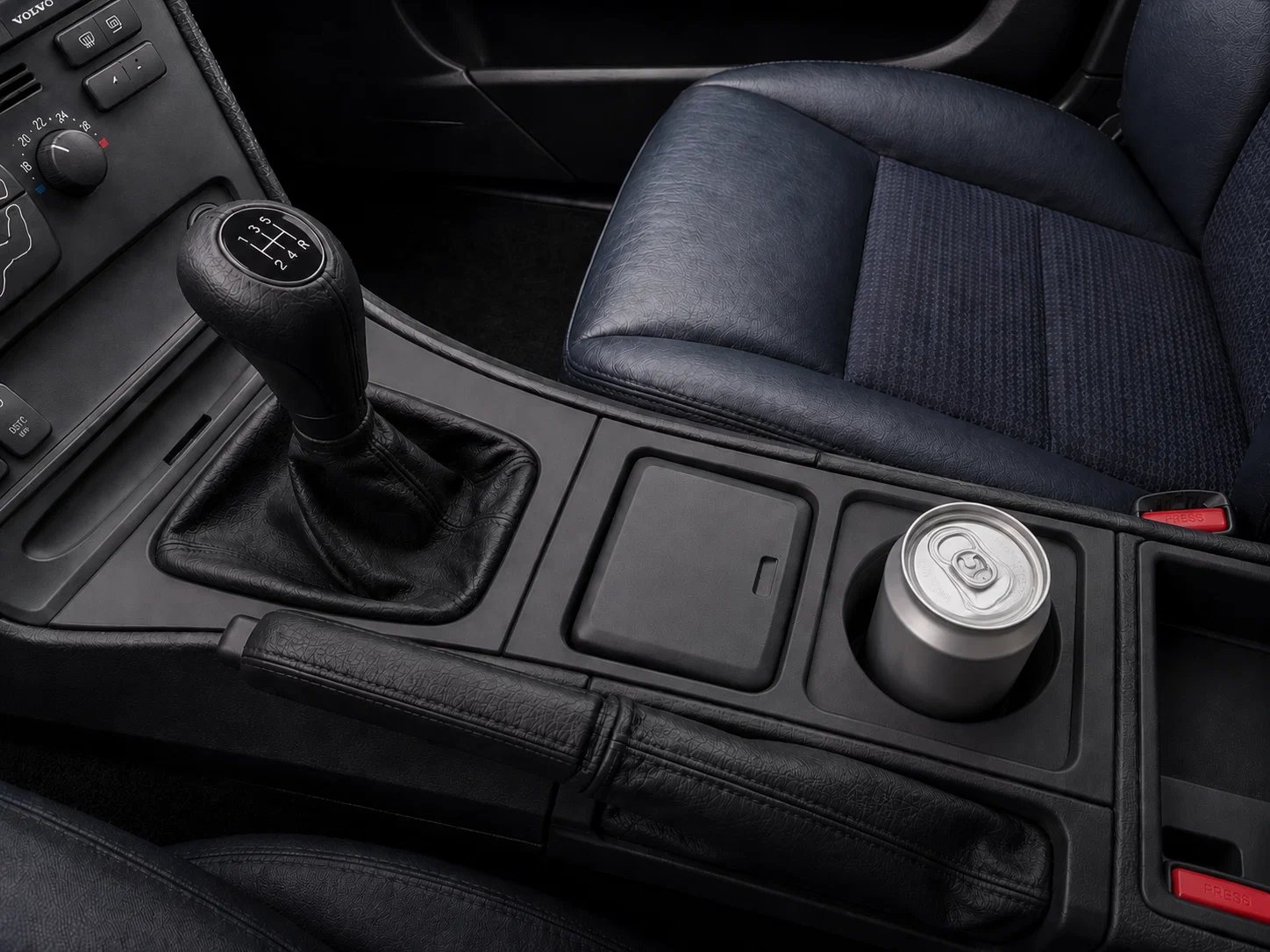

• Lon tiêu chuẩn 330 ml / 33 cl — nước ngọt, bia, lon size thường

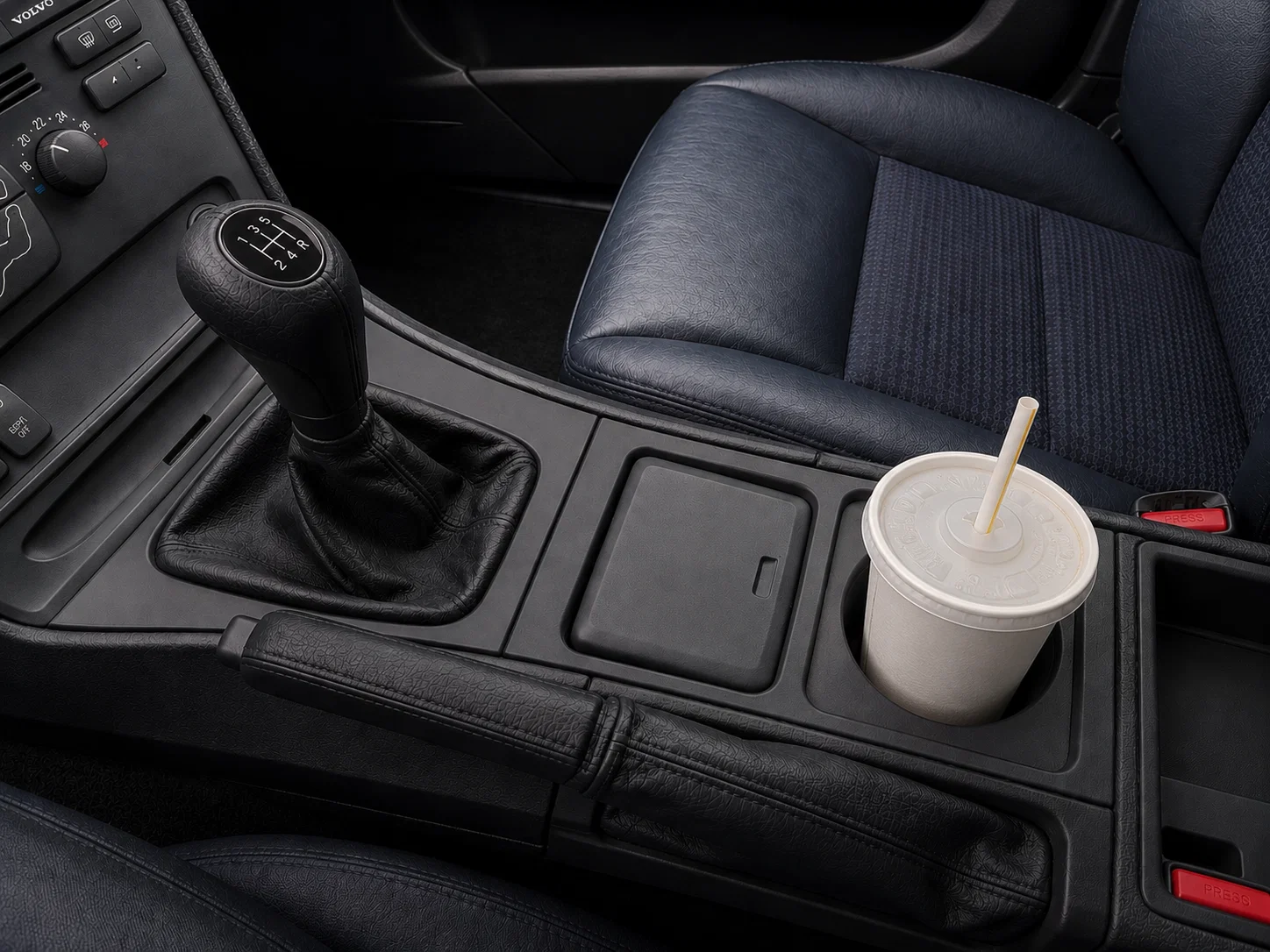

• Ly mang đi cỡ medium của fast-food (≈ 0.4 L) — size drive-through phổ biến

• Ly cà phê miệng tới 70 mm — từ espresso tới ly mang đi cỡ vừa, đã test đủ kiểu

Nếu bạn hay uống loại khác, cứ nhắn mình, mình đo cho.

Fit & Compatibility

• Đã xác nhận: Volvo V70 (2001)

• Khả năng sẽ vừa: Volvo S60 và S80 cùng thế hệ — dùng chung nền tảng center console

• Gắn vào: ngăn console hình chữ nhật không có nắp (khe ngăn để xu, nằm cạnh ngăn có nắp)

• Cách lắp: kẹp khít (clamp-fit) theo đúng hình học sẵn có của khe. Không ốc vít, không keo, không cần tháo ốp.

• Trả zin: gài vào/rút ra lúc nào cũng được

Lưu ý: mấy cái console này đã 25+ năm. Dung sai sẽ “trôi” theo thời gian, chu kỳ nóng lạnh và cả cách chủ xe trước dùng. Nhất định in thử bản vase-mode như hướng dẫn dưới đây trước khi in full.

Hai biến thể — chọn theo độ “kiên nhẫn” của bạn

A. Thiết kế 2 mảnh (khuyên dùng nếu muốn kiểu OEM)

Phần trên và phần dưới in riêng, rồi bấm khớp (snap) lại với nhau.

Mẹo quan trọng: in phần top lật ngược. Như vậy lớp first layer sẽ trở thành bề mặt phía trên nhìn thấy được. Nếu bạn canh first layer ngon, thành phẩm sẽ có mặt trên sạch, mịn — đúng chỗ đập vào mắt nhất khi lắp trên console.

• Thẩm mỹ sạch hơn

• Bề mặt dễ chà nhám + sơn nếu muốn hoàn thiện kiểu “OEM-grade”

• Lắp ráp hơi thêm bước

B. Bản 1 mảnh (chỉ cần xong cho nhanh)

In xong thả vào, dùng luôn.

• Nhanh

• Một file, một lần in

• Ngoại hình ổn nhưng khó đạt chất lượng hoàn thiện như bản A

Print Settings (khuyến nghị)

• Vật liệu — đọc kỹ, món này nằm trong xe nóng:

  • ABS hoặc ASA: khuyên dùng (tối thiểu). Nội thất xe mùa hè rất dễ vượt 50 °C, nhiều khi còn cao hơn. ABS/ASA chịu được mà không bị mềm. ASA bền UV tốt hơn nếu bạn quan tâm; ABS cũng ổn vì vị trí này khuất và ít chịu lực. Đúng là in sẽ dễ warp và có mùi — nhưng đó là cái giá để món đồ sống sót trong xe. Bản trưng bày và đã kiểm chứng được in bằng Polymaker ASA.

  • Bản có sợi CF (PETG-CF, ABS-CF, ...): còn tốt hơn nếu bạn có. Nở nhiệt thấp hơn, ổn định kích thước tốt hơn, ít rủi ro cong vênh theo nhiều năm chu kỳ nóng lạnh. Đáng để chấp nhận hao mòn nozzle vì món này sống trong “hộp nhiệt”.

  • PETG: hơi hên xui. Tốt hơn PLA, nhưng nhiệt độ nội thất mùa hè kéo dài vẫn có thể làm mềm khi có tải. Chấp nhận được nếu xe hay đậu trong garage. Không khuyến nghị nếu đậu nắng trực tiếp.

  • PLA / PLA+: đừng. Xe đậu nắng có thể vượt điểm mềm của PLA ngay cả ngày 20 °C. Nó sẽ cong vênh theo thời gian. Các phiên bản đời đầu in PLA thường giờ đã bị “chuyển công tác” làm chậu cây (plantenbakjes) — sống được ngoài vườn chứ không sống nổi trên taplo.

• Layer height: 0.20 mm tiêu chuẩn, 0.16 mm cho phần top nếu muốn mặt nhìn mịn hơn

• Walls: 3+ perimeters

• Infill: 15–20% là đủ — món này không chịu lực chính

• Supports: không cần nếu bạn in đúng hướng (phần top lật ngược)

• Bed adhesion: keo khô (glue stick) / 3DLAC / brim — tùy gu

Kiểm tra độ vừa — In thử Vase Mode trước

Trước khi bạn bỏ ra 1–2 tiếng để in full, làm bước này:

1. Slice thân cupholder ở vase mode (single-wall, rỗng)

2. In riêng phần vành ngoài/phần kẹp (~5–10 phút)

3. Thả thử vào khe trên console

4. Kiểm tra độ ăn kẹp và độ vừa của vòng giữ

Nếu lỏng hoặc quá chặt, scale ±0.5–1% trong slicer rồi test lại. 5 phút giúp bạn khỏi mất 90 phút.

Bước này là bắt buộc với xe đời cũ. Cùng model, cùng năm, nhưng console có thể khác độ vừa.

Tuỳ chọn: Hoàn thiện cho đẹp

Có hai hướng, tuỳ bạn muốn bỏ công tới đâu.

Hướng A — Sơn (OEM-look)

Nếu bạn muốn nó “chìm” vào console (tức nhìn như đồ hãng):

1. In (bản A, phần top lật ngược)

2. Chà nhám nhẹ các mặt nhìn thấy

3. Sơn lót nhựa (plastic primer)

4. Sơn xịt đen mờ (matte black) (canh texture cho giống nhựa console)

Texture và độ mờ sẽ hòa vào nhựa zin xung quanh. Làm đúng là nhìn phát quên luôn đây là đồ in.

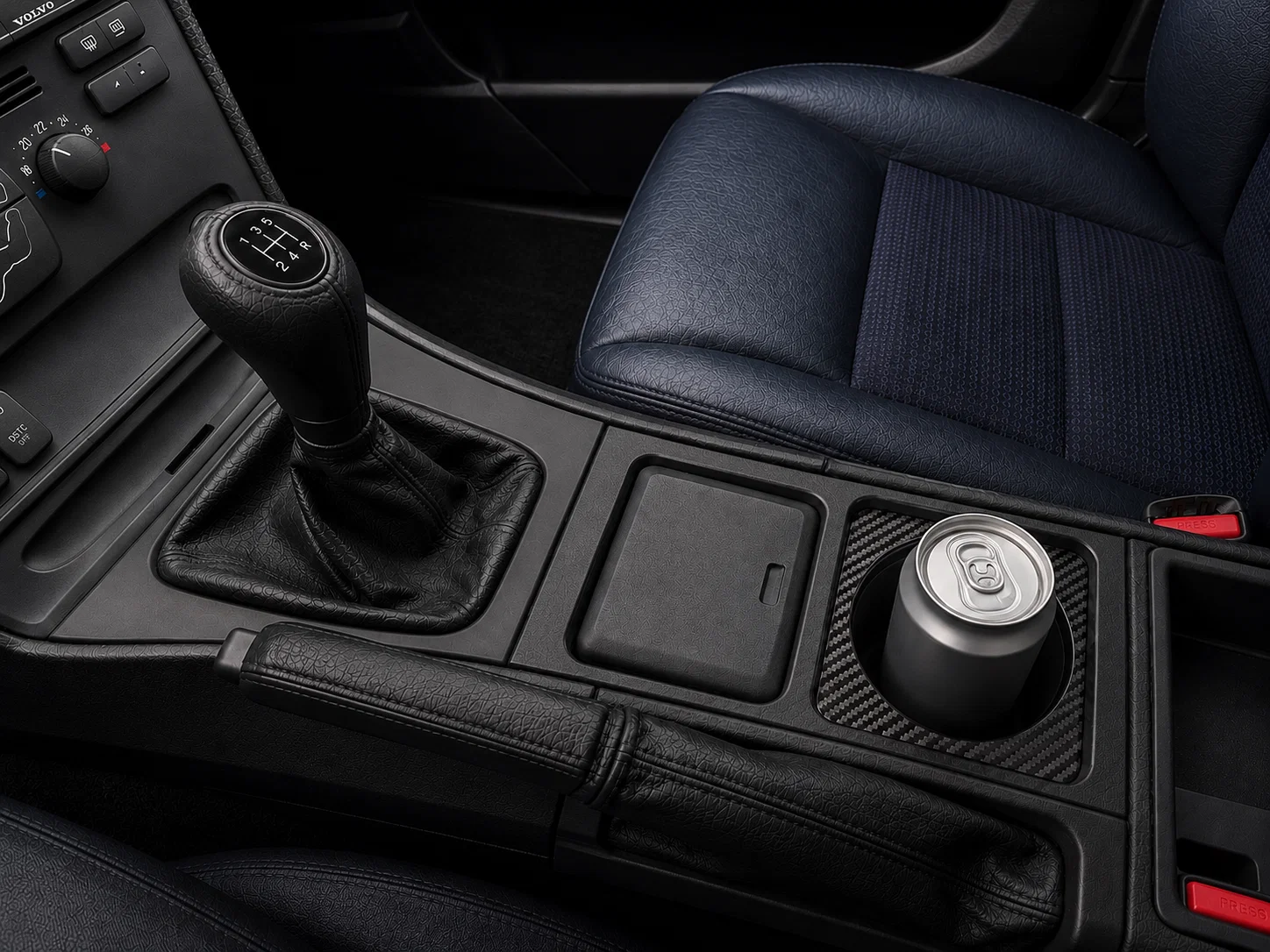

Hướng B — Dán vinyl (nhanh, khỏi bày sơn)

Nếu bạn không khoái sơn, dán vinyl giả carbon loại rẻ mà hiệu quả bất ngờ — coi hình là rõ. Mua vài chục ngàn ở tiệm đồ xe hoặc AliExpress, lấy súng nhiệt hoặc máy sấy tóc hơ nhẹ 10 phút là đường layer gần như biến mất dưới lớp texture. Bonus: muốn đổi style sau này thì bóc dán lại cũng dễ.

Hợp nhất khi dùng bản 1 mảnh hoặc bản 2 mảnh đã ráp — dán phần mặt trên nhìn thấy để giấu vân in là xong.

Chọn hướng nào tùy mức kiên nhẫn và gu thẩm mỹ của bạn. Cả hai đều nhìn “có chủ đích”.

Files

• cupholder_top.stl — phần top (bản A, in lật ngược)

• cupholder_bottom.stl — phần bottom (bản A)

• cupholder_singlepiece.stl — bản B (một phát ăn ngay)

• vase_test.stl — chỉ phần vành ngoài, vase mode (để test độ vừa)

Ghi chú về hình ảnh

Các ảnh chụp kiểu “product” đã được chỉnh màu và làm sạch bằng công cụ AI (ánh sáng, nền). Còn cái chi tiết là đồ thật — mình làm qua rất nhiều phiên bản mới ra được. Hình học (geometry) không chỉnh: bạn in ra sao thì nó ra y vậy. Các ảnh đang sử dụng thực tế (có lon/ly/nội thất xe) thì có xử lý.

Ghi chú từ người thiết kế

Mình làm cái này cho chiếc V70 đi hằng ngày vì ngăn để xu bỏ trống đúng là phí, mà để một lon Red Bull có chỗ đứng còn hơn là nó lăn lóc dưới sàn.

Bản 2 mảnh + quy trình sơn giúp nó lên đúng kiểu đồ hãng trên xe mình. Bản 1 mảnh có mặt là vì không phải ai cũng muốn chà nhám và sơn cho một món in tầm £4 — nhiều khi tiêu chí chỉ cần “xài được và đứng yên” là đủ.

Rất hoan nghênh góp ý. Nếu bạn chỉnh lại cho model Volvo khác dùng chung kiểu console này, cho mình biết nha — mình sẵn sàng gắn link các biến thể.

Tags: volvo, v70, s60, s80, cupholder, drop-in, console, oem, automotive
