DFRobot Beetle ESP32-C6 - Vỏ DoorSensor

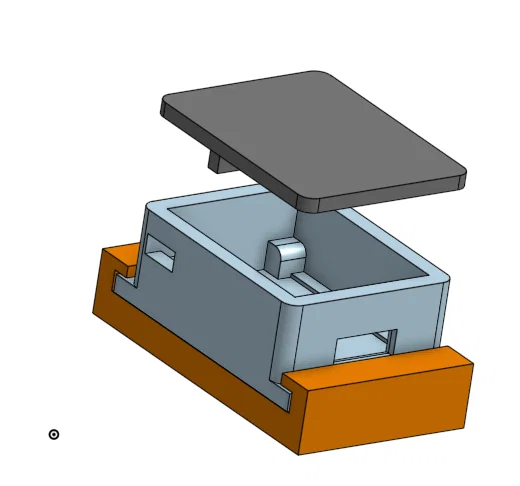

Mẫu vỏ (case) cho DFRobot Beetle ESP32-C6 dùng làm door sensor/reed switch. Thiết kế cho phép tháo rời pin LiPo để sạc lại và tháo phần ESP32 để nạp chương trình, kết nối bằng pin male/female kèm chút keo.
Mô tả
Mình chọn Beetle ESP32-C6 vì nó có sẵn voltage divider (bộ chia áp) tích hợp, nên mình làm luôn một mẫu 3D tương thích với con microcontroller mình đang dùng.
Mục tiêu của mình là hạn chế việc dùng pin dùng một lần, vì mình thấy chuyện này đang tăng lên khi smart home dần phổ biến ở hầu như mọi nhà. Về thời lượng dùng theo mỗi lần sạc, nó lại ngắn hơn khá nhiều so với mấy thiết bị hãng, và mình vẫn chưa tìm ra lý do. Mình vẫn đang test tiếp.

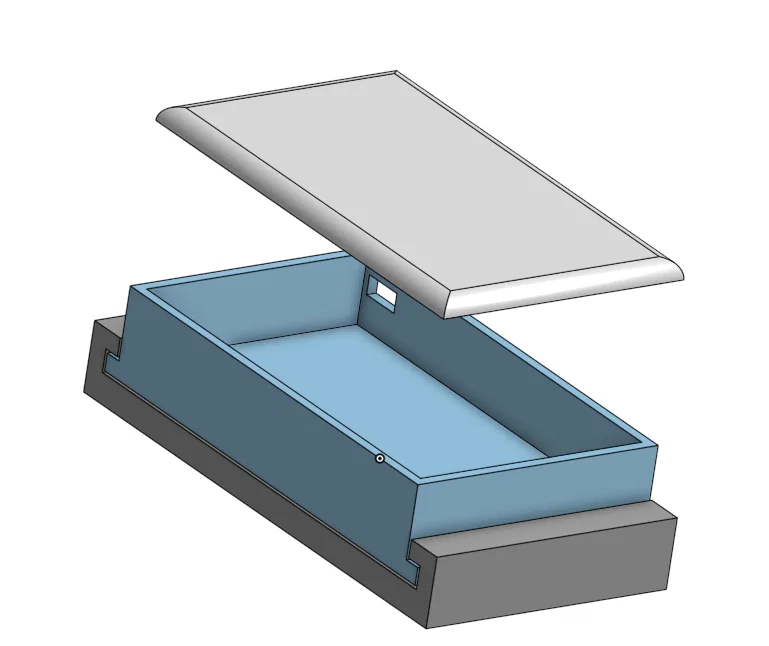

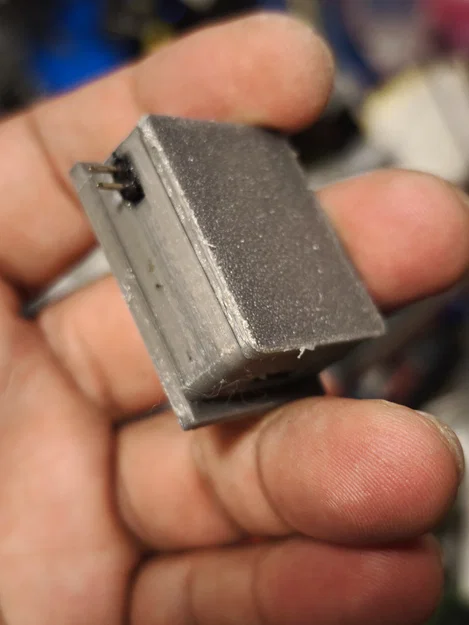

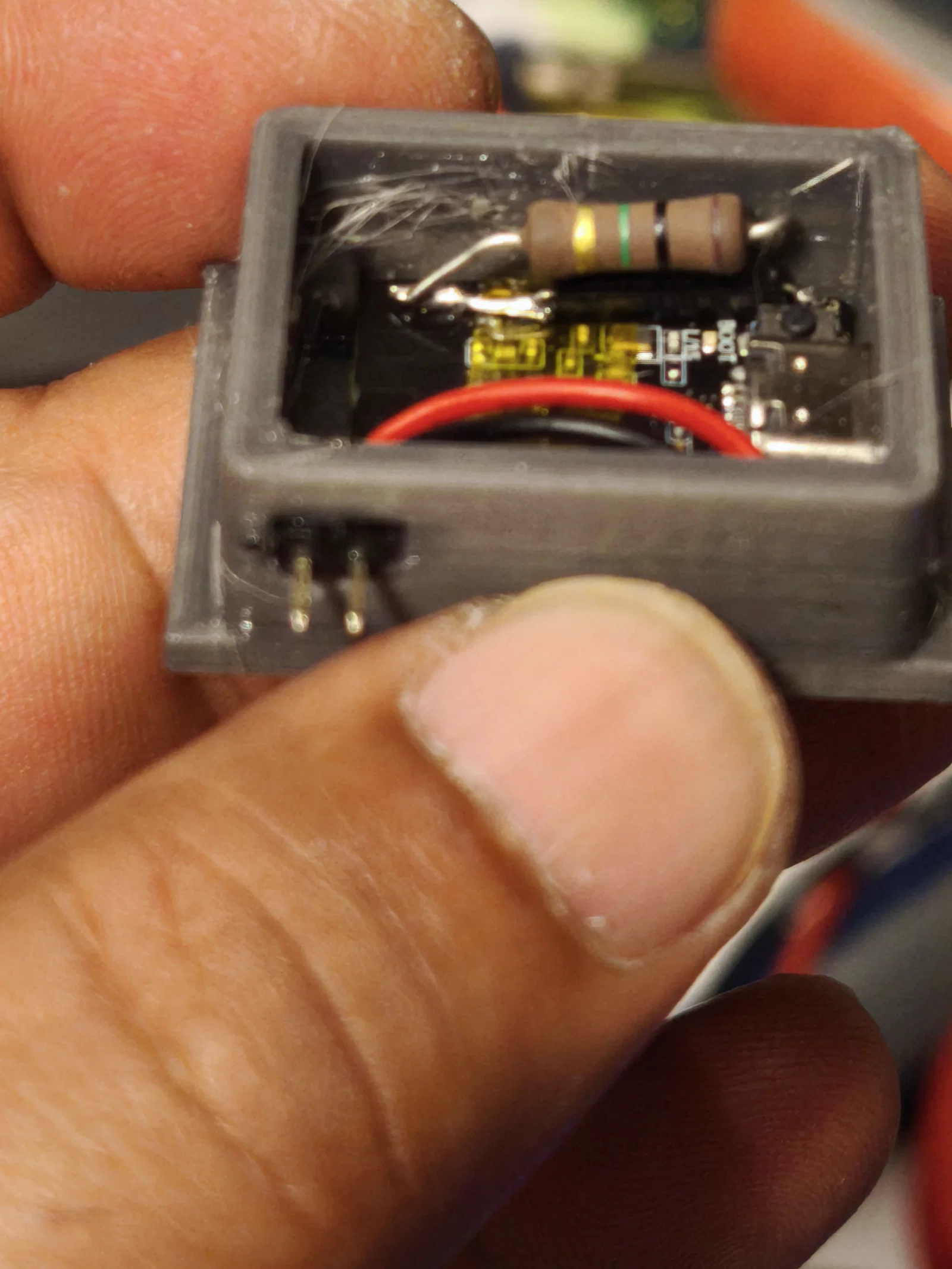

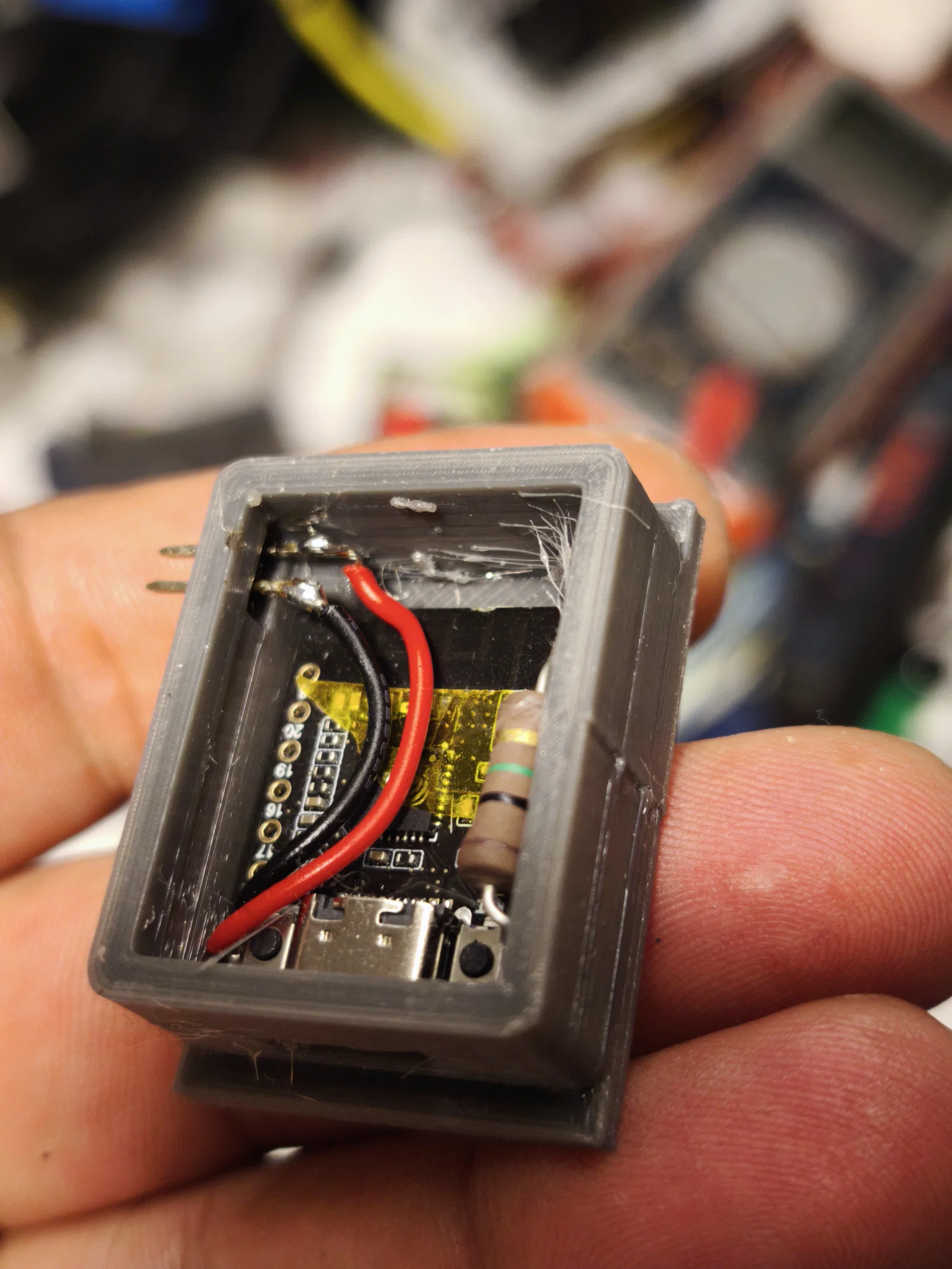

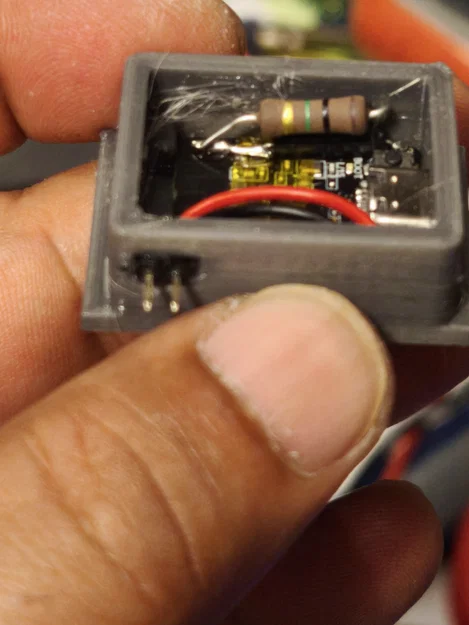

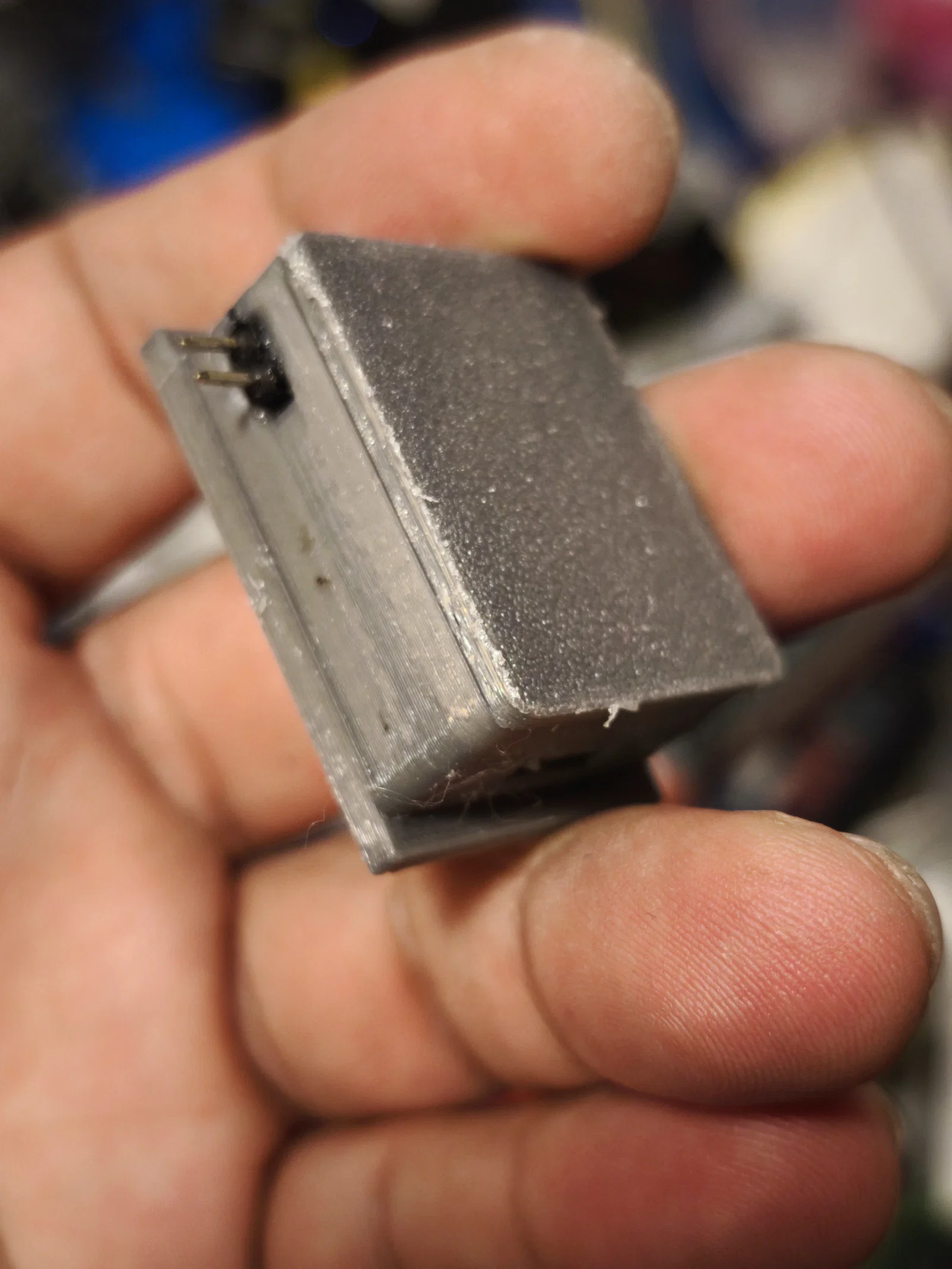

Dù nó trụ được lâu hay chỉ 3–4 tháng, mình thiết kế để pin LiPo tháo ra dễ dàng, lấy ra sạc lại cho tiện. Tương tự, để dễ nạp chương trình thì phần phía ESP32 cũng tháo rời được. Để nối hai phần case của pin LiPo và ESP32-C6, mình dùng bộ chân pin standard loại female/male — dĩ nhiên sẽ cần một ít keo dán, nhưng mục tiêu là làm thiết kế này bằng những thứ mà nếu bạn hay chơi mấy dự án kiểu này thì thường đã có sẵn ở nhà. Còn nếu muốn “xịn” hơn thì có thể dùng mấy loại male/female jack gọn gàng và khít (zero-tolerance) hơn.
Vậy thôi, mình chia sẻ tới đó. :)
