Custom Clamp cho Tuya Smart Valve Controller (Ống 20mm)
Clamp in 3D dạng clip cho Tuya smart valve controller, thiết kế vừa ống 20mm để thay đai siết kim loại hay bị vặn lệch khi xoay. Khuyến nghị in bằng Elegoo PAHT-CF cho độ cứng cao. Cần bu lông/ê-cu M5 và M6.
Mô tả
Custom Clamp cho Tuya Smart Valve Controller (Ống 20mm)

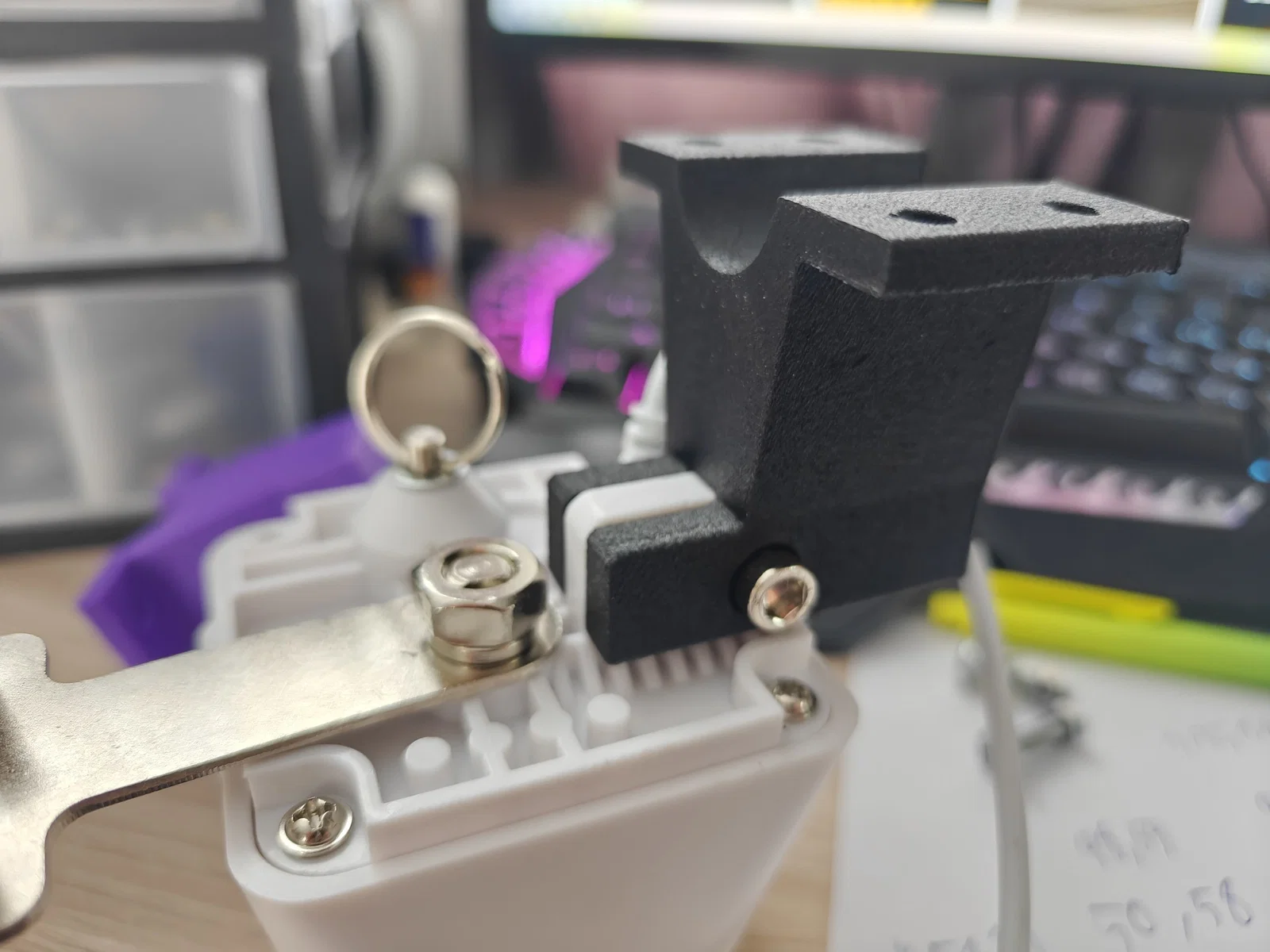

Mình không hài lòng với kiểu gá bằng đai siết ống kim loại tiêu chuẩn — mỗi lần xoay là cả bộ valve controller bị vặn lệch khá nhiều. Nên mình tự thiết kế và in cái clamp custom này để vừa ống 20mm, và giờ giữ chắc hơn nhiều.
In bằng filament Elegoo PAHT-CF để tăng độ cứng vững.

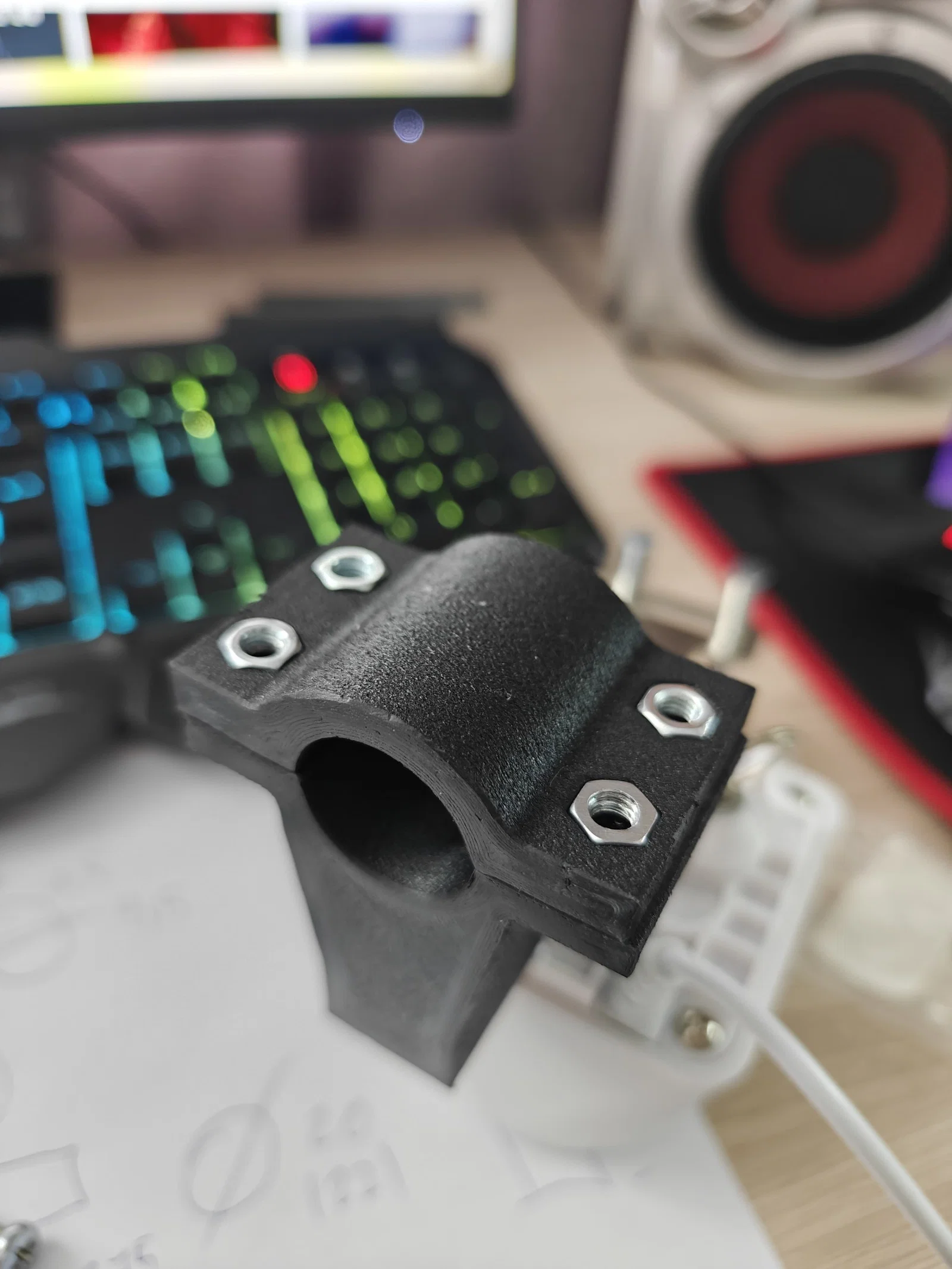

Phần cứng cần dùng:
-
2x bu lông M5×18
-
4x ê-cu M5
-
1x ê-cu M6
-
1x bu lông M6×20

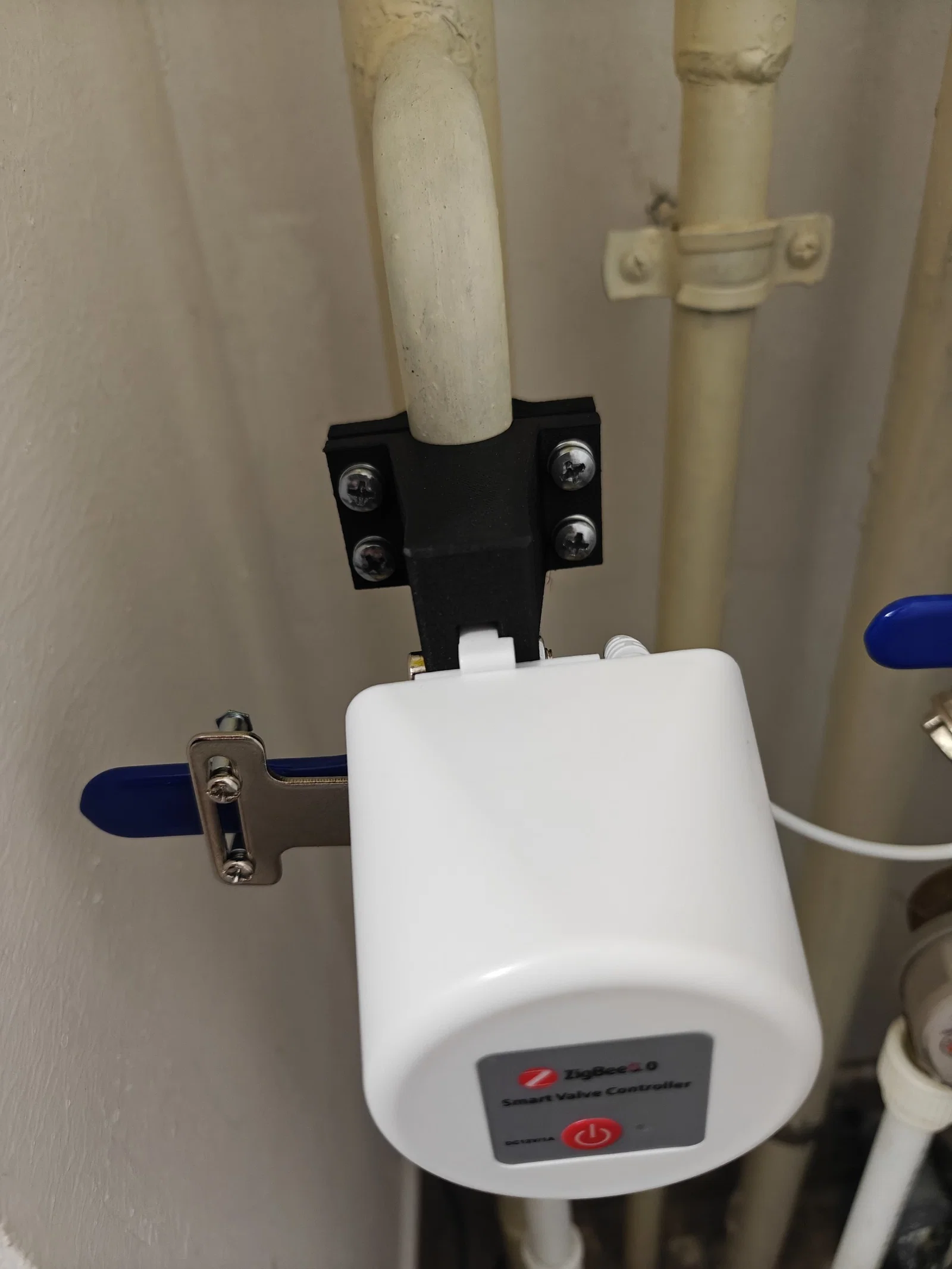

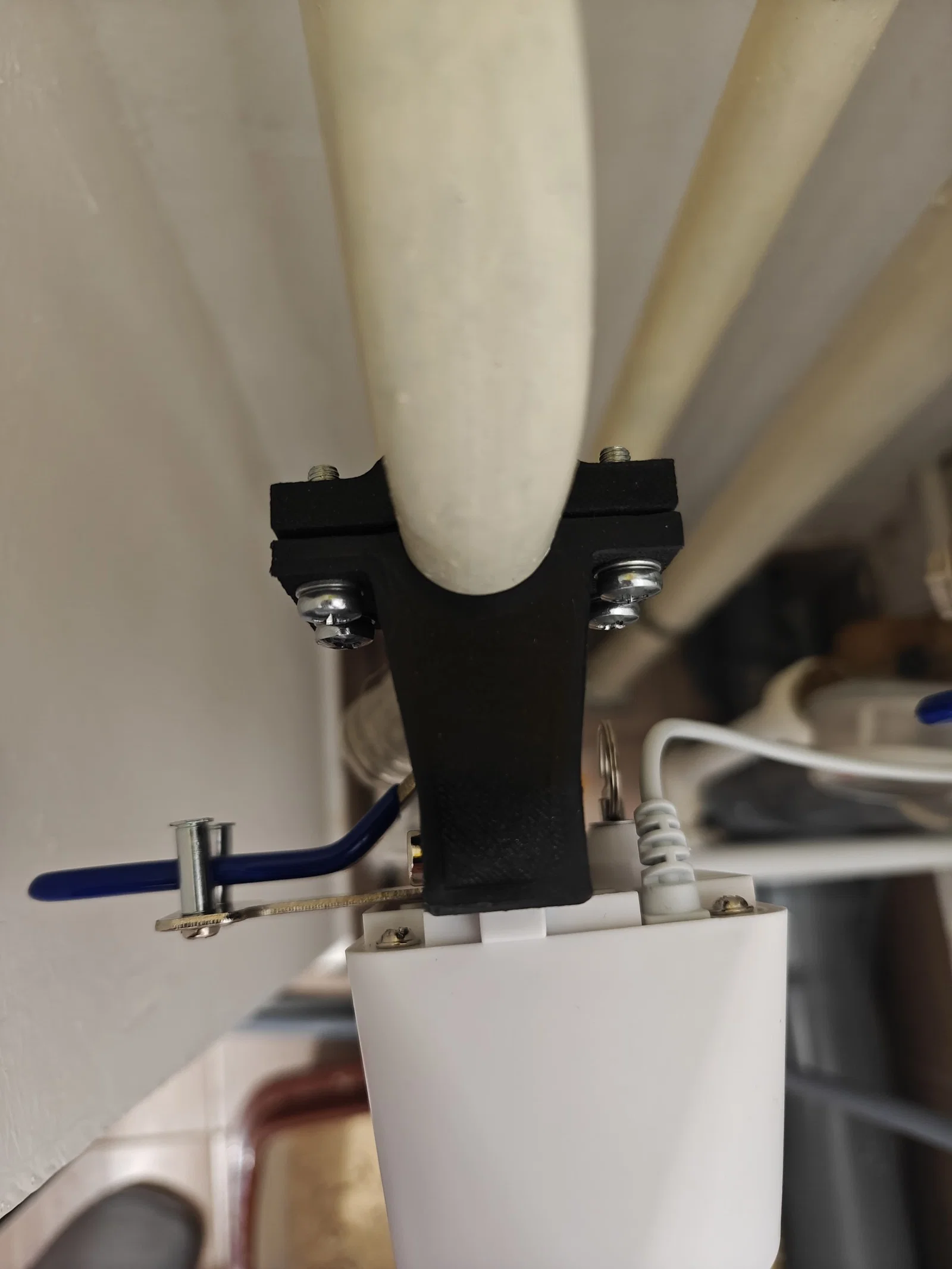

Clamp kẹp ống rất chắc và giữ Tuya smart valve controller cố định, hạn chế xoay tối đa trong lúc vận hành.
