Ornament máy in 3D đang in trên cây Noel - tách rời từng phần

3D PRINTER PRINTING ORNAMENT - Separate Parts

Đây là một bản remix của...

3d Printer Christmas Ornament

https://www.thingiverse.com/thing:6355052

... của TimeFuture121, đăng ngày 05/12/2023

Mình không tham gia mẫu này vào Winter Holiday Contest vì thiết kế gốc không phải của mình. Bản remix của mình chủ yếu là phần cơ khí chứ không phải nghệ thuật, và mình không muốn “nhận công” gì từ tác giả gốc (OP) — chính tác phẩm của họ mới tạo nên thiết kế hay ho này.

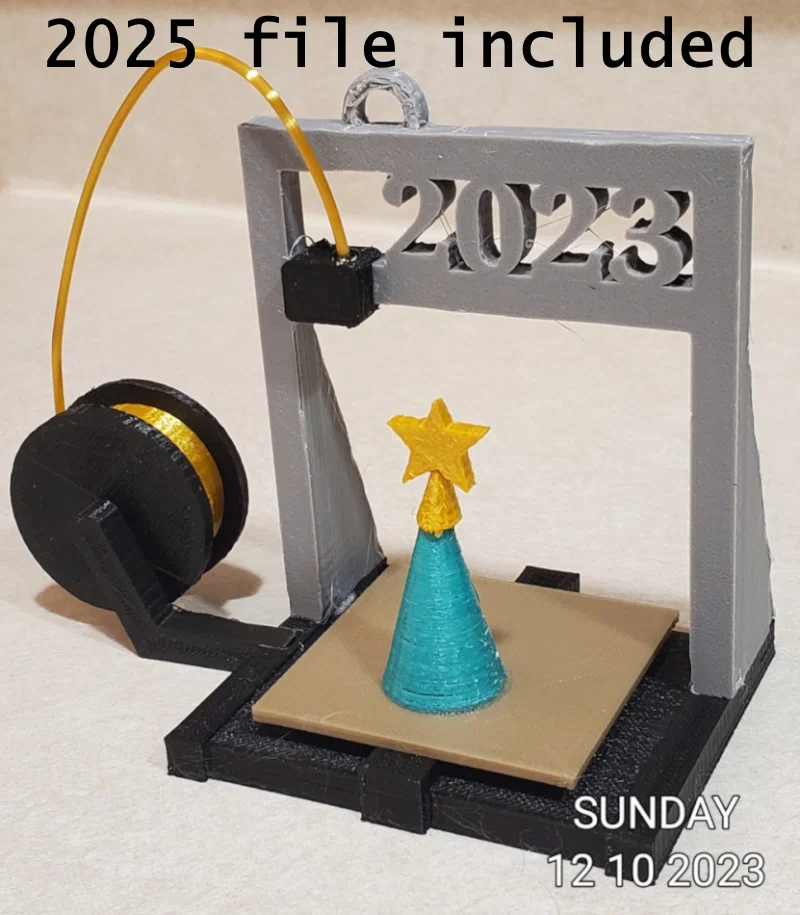

Mẫu gốc là một khối liền. Phần lớn những gì mình làm là tách nó ra thành các bộ phận chính để có thể in riêng từng món, với mục đích in các phần khác nhau bằng các màu khác nhau (mình rất ghét phải sơn đồ in 3D). Có tổng cộng 9 phần, mình đặt tên là...

 - Đế (Base)

 - Tay (Arm) (bao gồm một nửa cuộn filament)

 - Lưng (Back) (nửa còn lại của cuộn filament)

 - Bàn in (Bed)

 - Filament (đoạn giữa hai nửa cuộn)

 - Khung (Frame) (phần dựng đứng, có chữ năm)

 - Đầu in (Head)

 - Cây (Tree)

 - Sao (Star)

Có một vài chỉnh sửa nhẹ để dễ in hơn, dễ dán các phần lại với nhau, và để sản phẩm sau khi dán đủ chắc. Mình cũng thêm chữ năm ở giữa hai thanh khung ngang, và dời vòng treo sang bên trái để khi ráp hoàn chỉnh thì món này treo lên sẽ tương đối cân. Thay đổi dễ thấy khác là một cặp gân tăng cứng (angled gussets) được tích hợp ở mặt sau của hai chân dọc của khung nhằm tăng diện tích dán và giúp phần dựng đứng cứng cáp hơn.

Chỉ có ornament hình cây thông Noel được dựng model, không có quả châu. Cây và ngôi sao chóp cây được dựng thành hai phần riêng để có thể in hai màu khác nhau (mình có nói là mình ghét sơn model 3D chưa). Vì diện tích tiếp xúc giữa hai phần khá nhỏ nên cả cây và sao đều có lỗ 2 mm tại vị trí ghép, để dùng một đoạn filament ngắn làm chốt (pin) nối giữa chúng.

Ngoài ra còn có các lỗ 2 mm ở phía trên đầu in và (gần như theo tiếp tuyến) ở mép của phần “filament” trên cuộn. Có thể bạn sẽ cần dùng mũi khoan 1.8 hoặc 2 mm để khoan lại cho lỗ về đúng kích thước dự kiến sau khi in. Với một chút nhiệt, bạn có thể uốn một đoạn filament ngắn cho phù hợp rồi gắn vào giữa các lỗ. Nếu dùng filament cùng màu với ngôi sao trên cây thì sẽ tạo cảm giác như ngôi sao vừa mới được in xong.

Mình in toàn bộ các phần bằng PLA với nozzle 0.3 mm, shells 0.8 mm và layer height 0.15 mm. Infill 10% là thấy đủ. Mình dùng keo cyanoacrylate dạng gel để ráp tất cả các phần.
