Bộ Cờ Vua Trung Cổ (Medieval Chess Set)

Cờ vua không phải lúc nào cũng được chơi theo bộ luật hiện đại chuẩn như bây giờ. Thỉnh thoảng đổi qua chơi theo luật cũ, kèm theo bộ quân kiểu xưa cũng vui lắm. Đáng chú ý nhất là cờ vua thời Trung Cổ có thêm quân vizier và quân voi (elephants) thay cho quân hậu (queen) và tượng (bishops) hiện đại vốn mạnh hơn.

Luật chơi

Ghi chú thiết kế

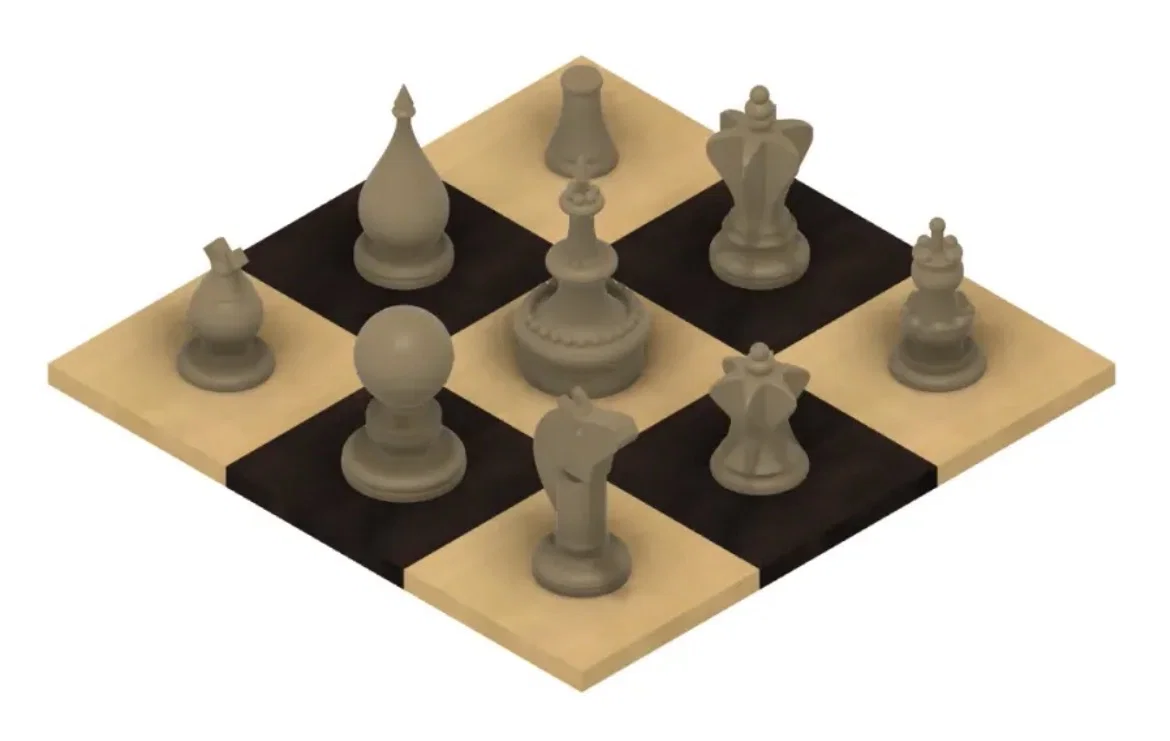

Bộ quân này được thiết kế theo phong cách trừu tượng của Bắc Âu thời Hậu Trung Cổ.

Bản “authentic” dùng ô cờ 32mm và in được trên bàn in 270x270mm, còn bản travel dùng ô 21.5mm và in được trên bàn in 180x180mm.

Bàn cờ được in úp mặt xuống để cho bề mặt mịn và đồng đều nhất, giống như bề mặt của bàn in. Mình dựng nó bằng script OpenSCAD dạng tham số (parametric), thực tế có thể dùng để tạo lưới caro với bất kỳ số hàng (ranks) và cột (files) nào, chứ không chỉ 8x8.

Phiên bản Prusa Mini của bộ travel được cấu hình đặc biệt để chỉ cần 1 lần thay filament thủ công.

Không cần supports. Vì hình khối vốn ổn định hơn so với quân cờ kiểu Staunton hiện đại, nên cũng không cần thêm tạ (weighting). Lưu ý: quân vua (king) gồm 2 phần để ép ráp lại sau khi in.

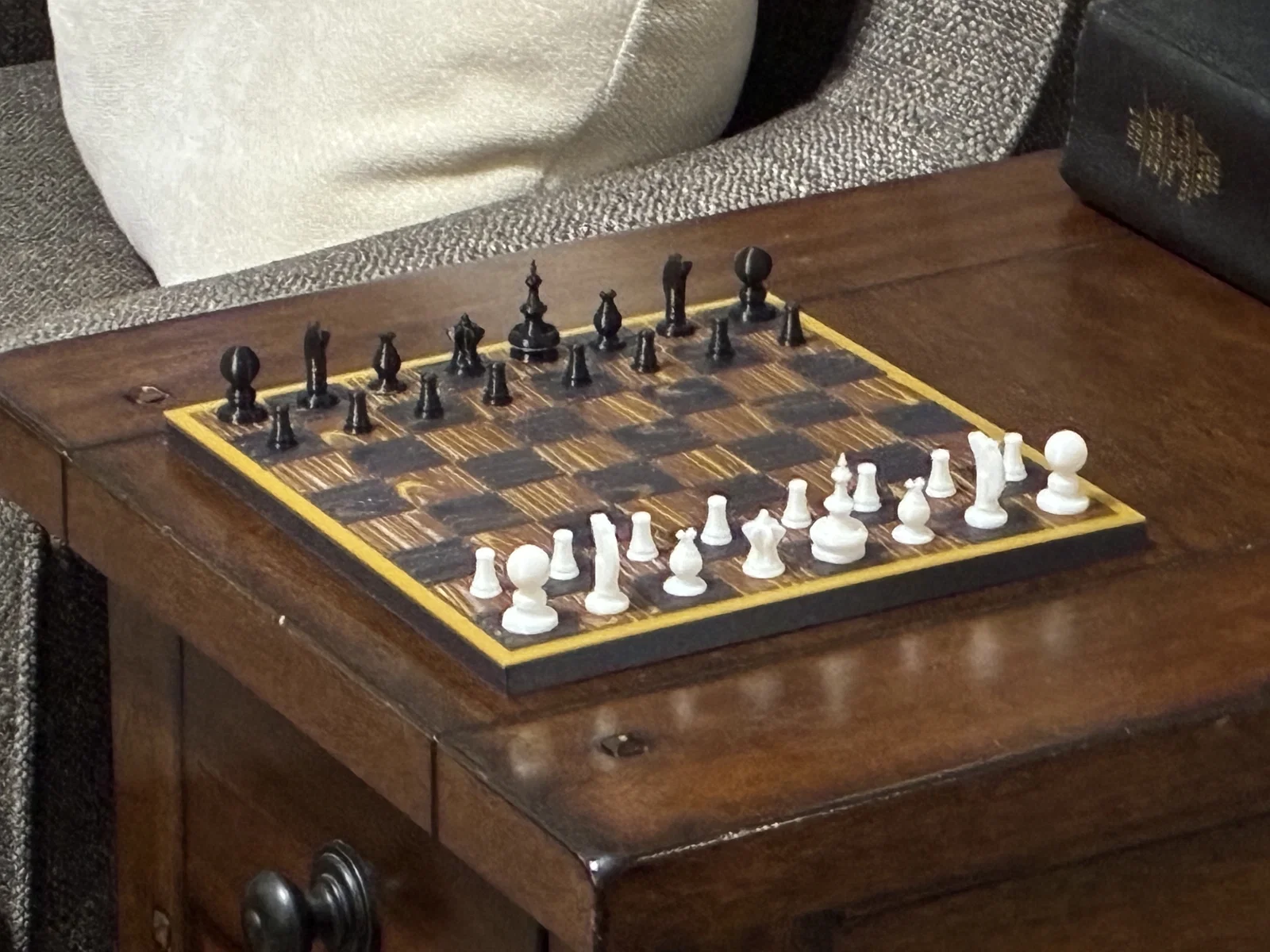

Bộ trong ảnh thực ra là các quân kích thước travel đặt trên bàn cờ ô 25mm từ mẫu của mình.

Thiết lập in đề xuất

• Global

  • Nozzle Size: 0.4mm

  • Wall Generator: Arachne

  • Infill: 15% Cross Hatch

  • Prime Tower: None

• Plate 1 - Chessmen

  • Layer Height: 0.15mm

  • Walls: 3

  • Seam Position: Random

  • Outer Brim: 5mm để khỏi bị trượt qua lại

  • Brim-object gap: 0.2mm để tách ra cho dễ

  • King (chỉ ở bản travel)

    • XY Compensation: 0.05mm cho đường viền & lỗ, để gia cường trục mảnh dễ gãy

Ghi công

Mình tự model bàn cờ. Phần khó hơn là model các quân cờ thì do Victronix làm. Tác phẩm của cô ấy được đưa vào đây với sự cho phép, ở tỉ lệ 75% so với bản gốc (hoặc 60% trong bộ travel). Thể tích mỗi quân cờ được làm xấp xỉ tỉ lệ với giá trị của quân đó.
