Giá đỡ rèm louver chống gió cho cửa sổ

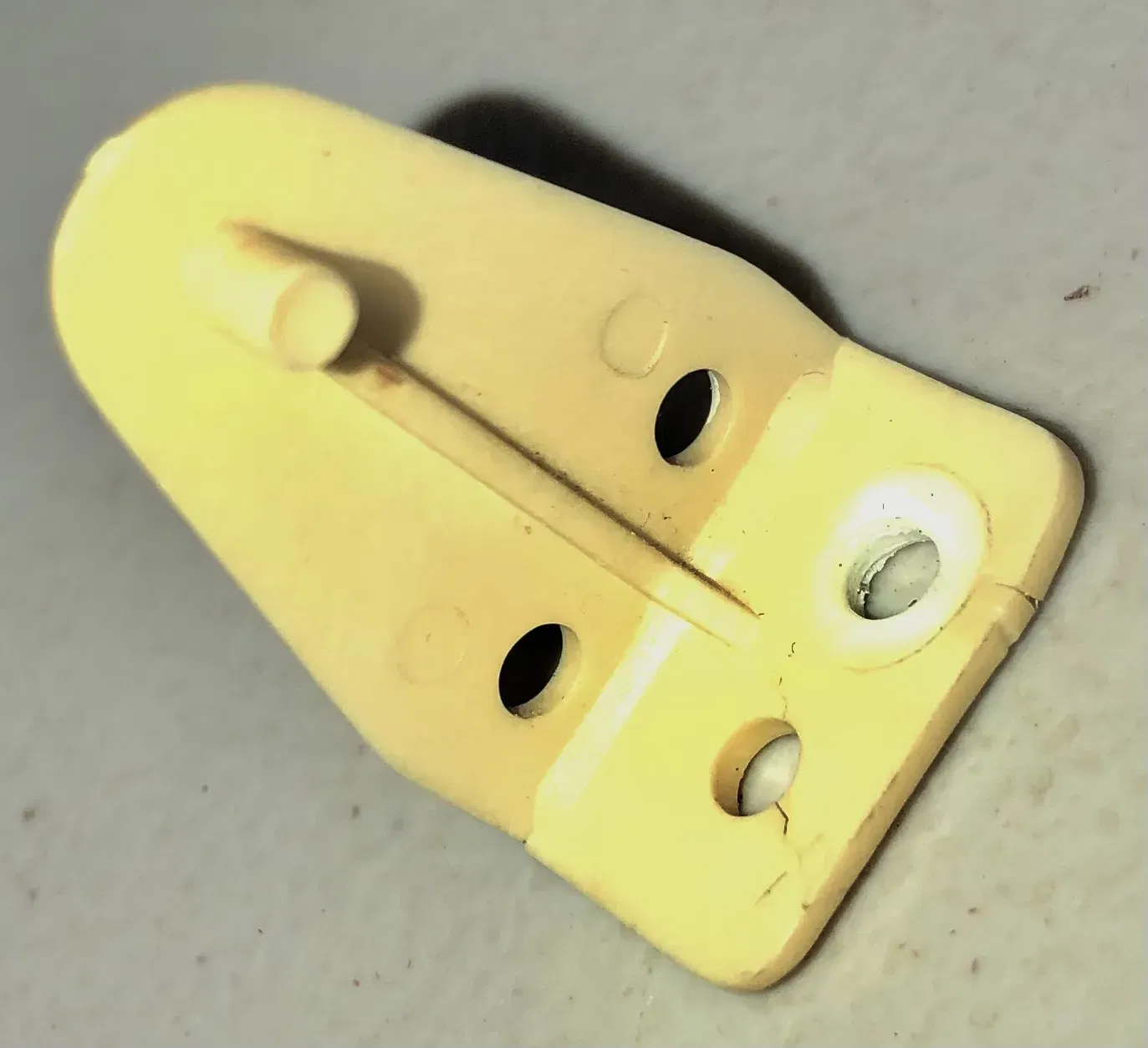

Các rèm trong phòng tôi treo lỏng lẻo, và việc kiểm tra cho thấy điều này là do một giá đỡ bị gãy. Giá đỡ còn lại bị nứt và sắp gãy do hư hại từ tia UV. Nhìn qua tất cả các phòng cho thấy rằng các rèm vẫn hoạt động nhưng gần như tất cả các giá đỡ ở dưới đều bị gãy hoặc sắp gãy. Chỉ có một giải pháp......

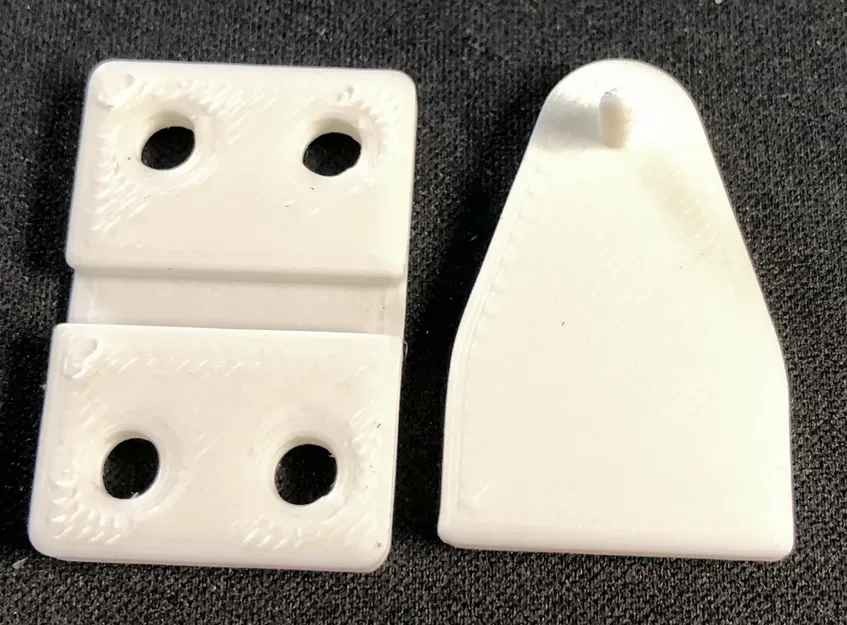

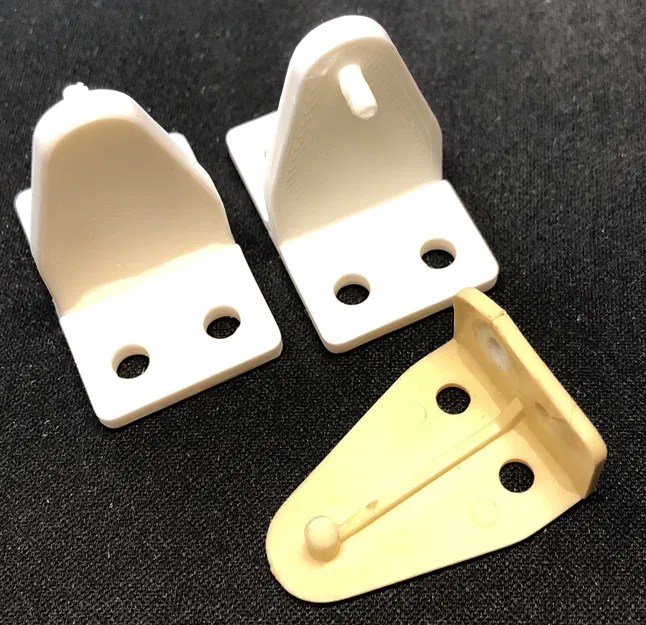

Đo giá đỡ hiện có cho thấy độ dày là 1.2mm. Thiết kế của giá đỡ không làm gì để chống lại các lực gây ra bởi các rèm khi chúng bị va chạm hoặc vận hành. Thêm một chút hư hại từ tia UV và sự cắt xén ở các góc là không thể tránh khỏi. Làm các giá đỡ mạnh hơn nên dễ dàng bằng cách gấp đôi độ dày và làm giá đỡ thành nhiều mảnh để cả hai có thể được in phẳng trên giường sẽ loại bỏ sự cắt xén giữa các lớp in. Một cái túi ở mảnh đáy nơi giá đỡ thẳng đứng có thể ngồi, cùng với việc áp dụng một lượng lớn keo cyanoacrylate sẽ cho phép một giá đỡ rèm bền hơn đáng kể.

FreeCAD là công cụ được lựa chọn, và cả hai phần được tích hợp trong một bản vẽ. Các phần được in từ Overture PLA Trắng với chiều cao lớp là 0.2mm với 3 vòng viền và 5% độ đầy; việc kiểm tra mặt cắt cho thấy rằng không gian bên trong của bản in khá nhỏ và độ đầy có thể sẽ không thêm nhiều sức mạnh. Phần này gần như hoàn toàn là vòng viền.

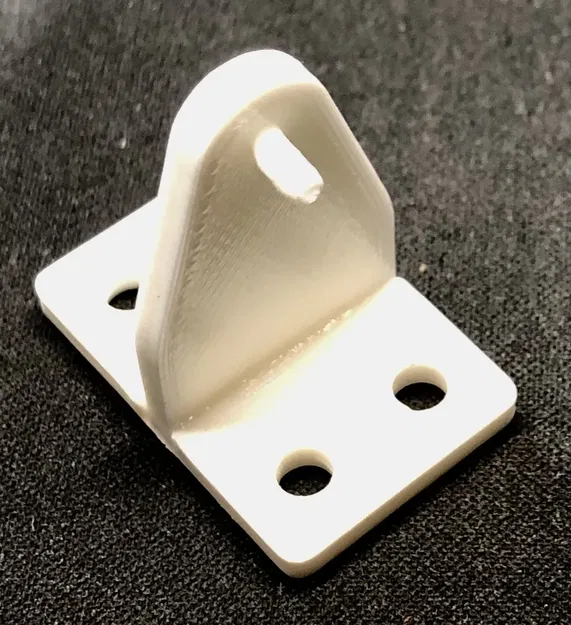

Các phần được lắp ráp với Henkel Loctite Superglue Liquid được áp dụng một cách phong phú trong cái túi, và một lần nữa dọc theo đường nối sau khi giá đỡ thẳng đứng được đặt vào vị trí. Ứng dụng keo thứ hai này nên hoạt động như một chuyển tiếp tròn giữa các phần, tăng cường khả năng chống lại các lực cắt xén.

Xin hãy cho tôi biết nếu bạn thấy thiết kế này hữu ích!
