Octagon fidget – Fidget bát giác 18×18cm

Tóm tắt

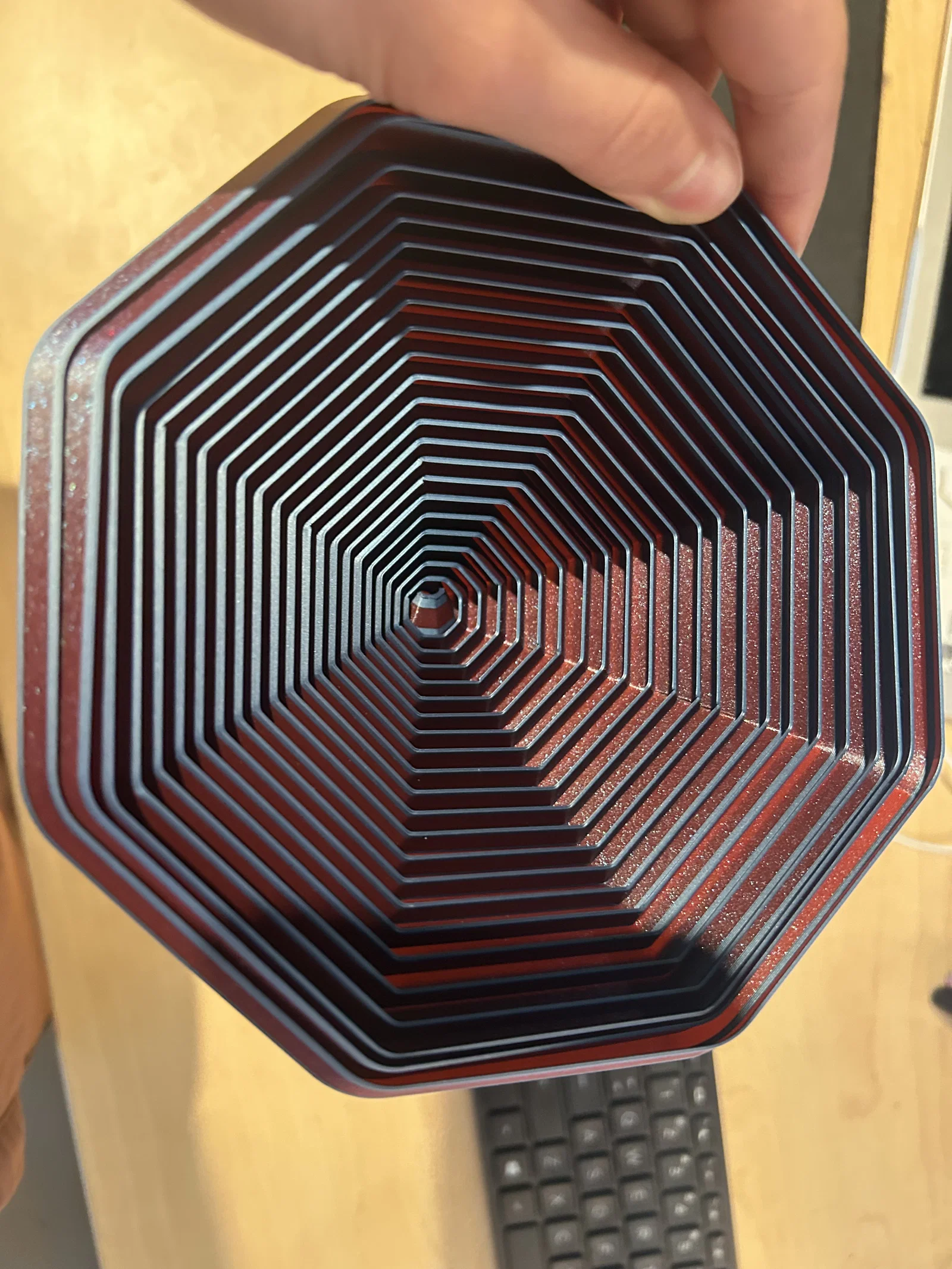

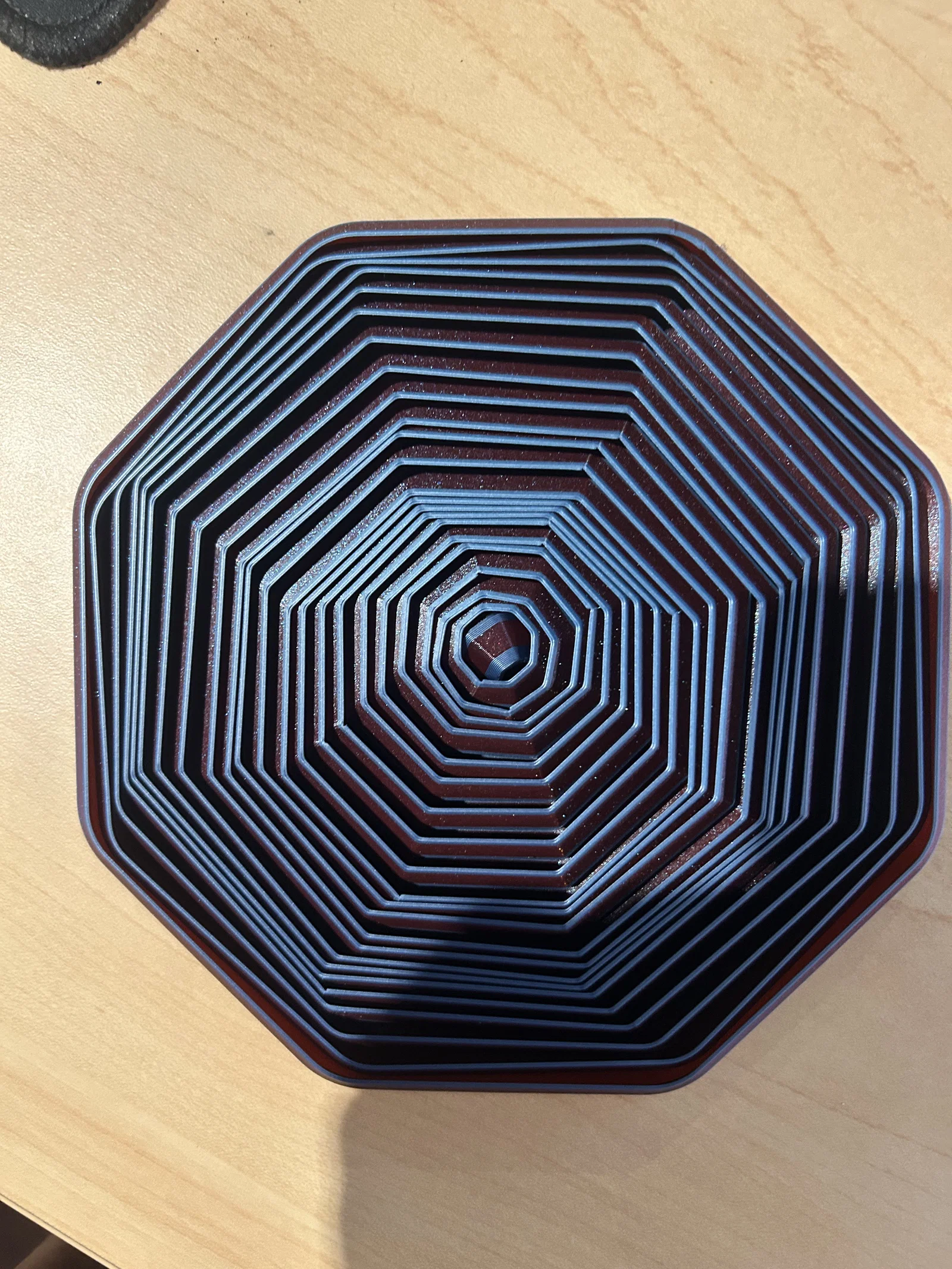

Bát giác kích thước 18cm x 18cm này là một món fidget mà bạn có thể lắc lên xuống. Dự án này được làm cùng bạn đồng hành của tôi @ArnavWN875.

Nêu vấn đề

Cùng với bạn đồng hành, bạn sẽ tạo một octagon fidget có thể “cascades” khi chơi, bằng quy trình phác (outline) hình với các bước extruding và cutting. Tụi mình cũng sẽ dùng offset entities và drafts.

Lắp ráp và cấu tạo

Khi lên kế hoạch làm fidget, tụi mình chọn silhouette bát giác vì nó đơn giản, còn các hình silhouette trước đó thì quá khó để dựng.

Sau khi hoàn tất đường bao (outline), tụi mình lặp lại thao tác offset entities vào phía trong hình nhiều lần, với khoảng cách xen kẽ giữa 0.24 cm và 0.08 cm. Khe 0.24 cm sẽ nằm giữa các lớp.

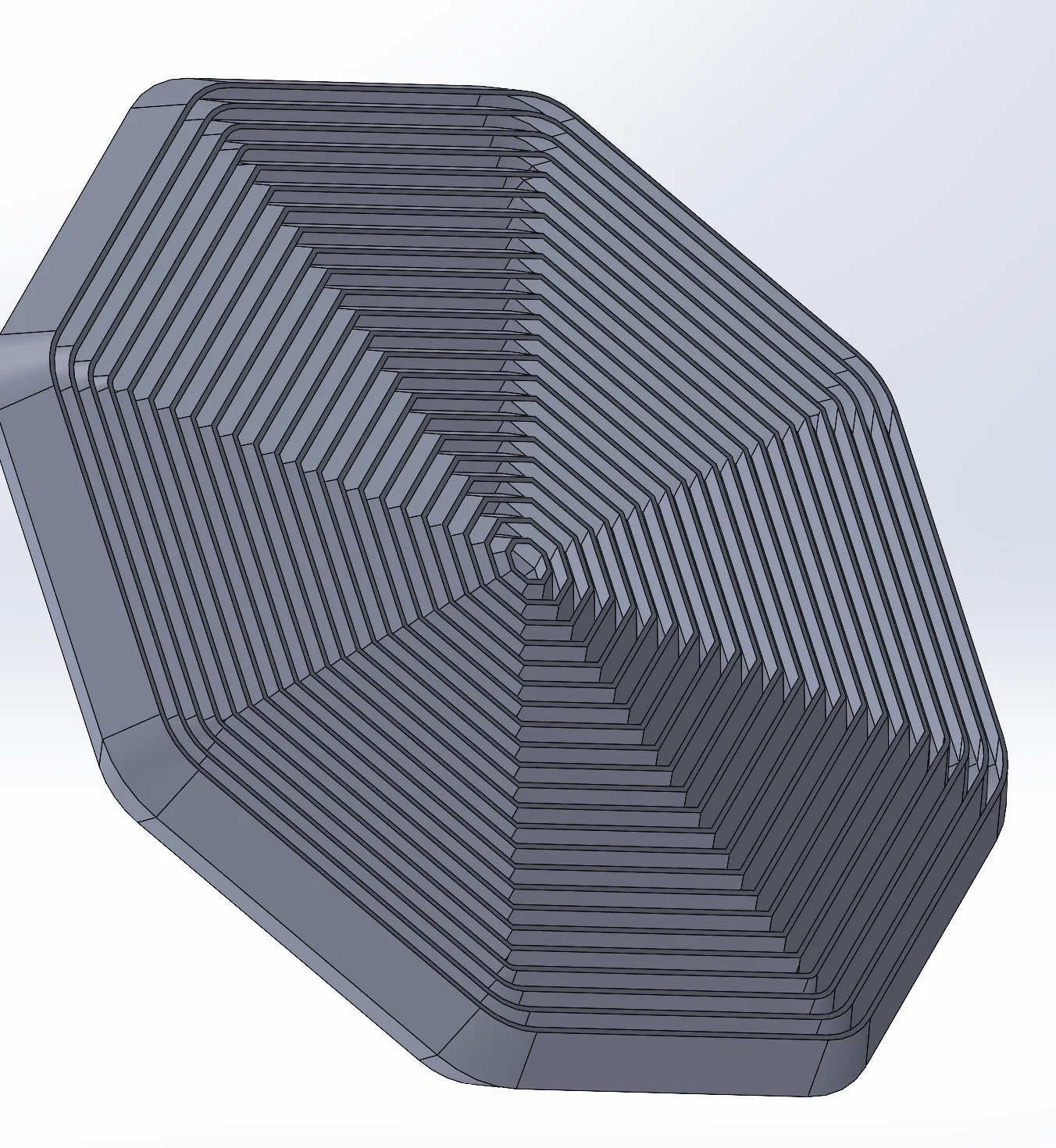

Sau khi dùng offset entities, tụi mình boss extruded và cut sketch nhiều lần, và ra được một hình đã extrude hoàn chỉnh.

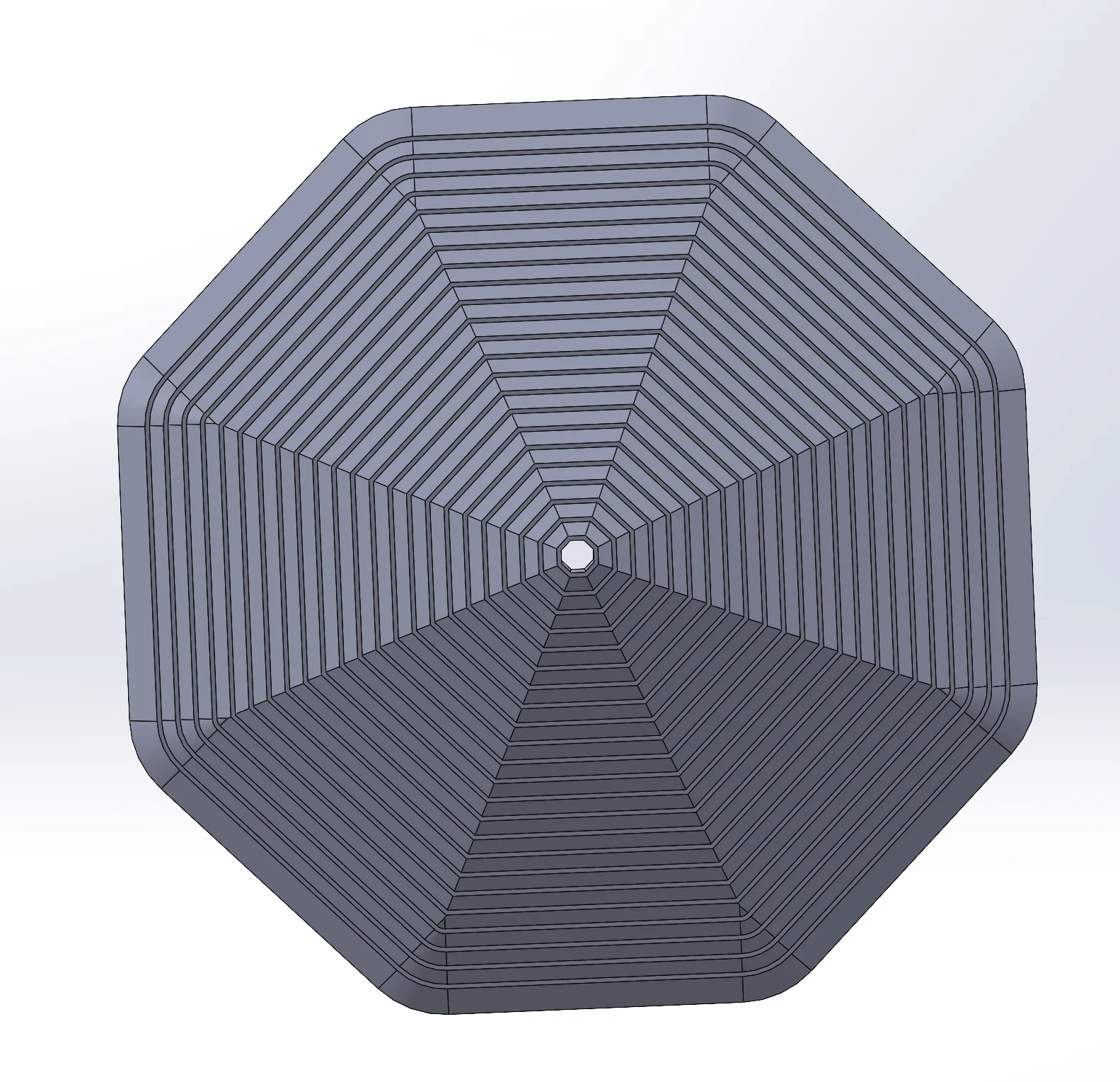

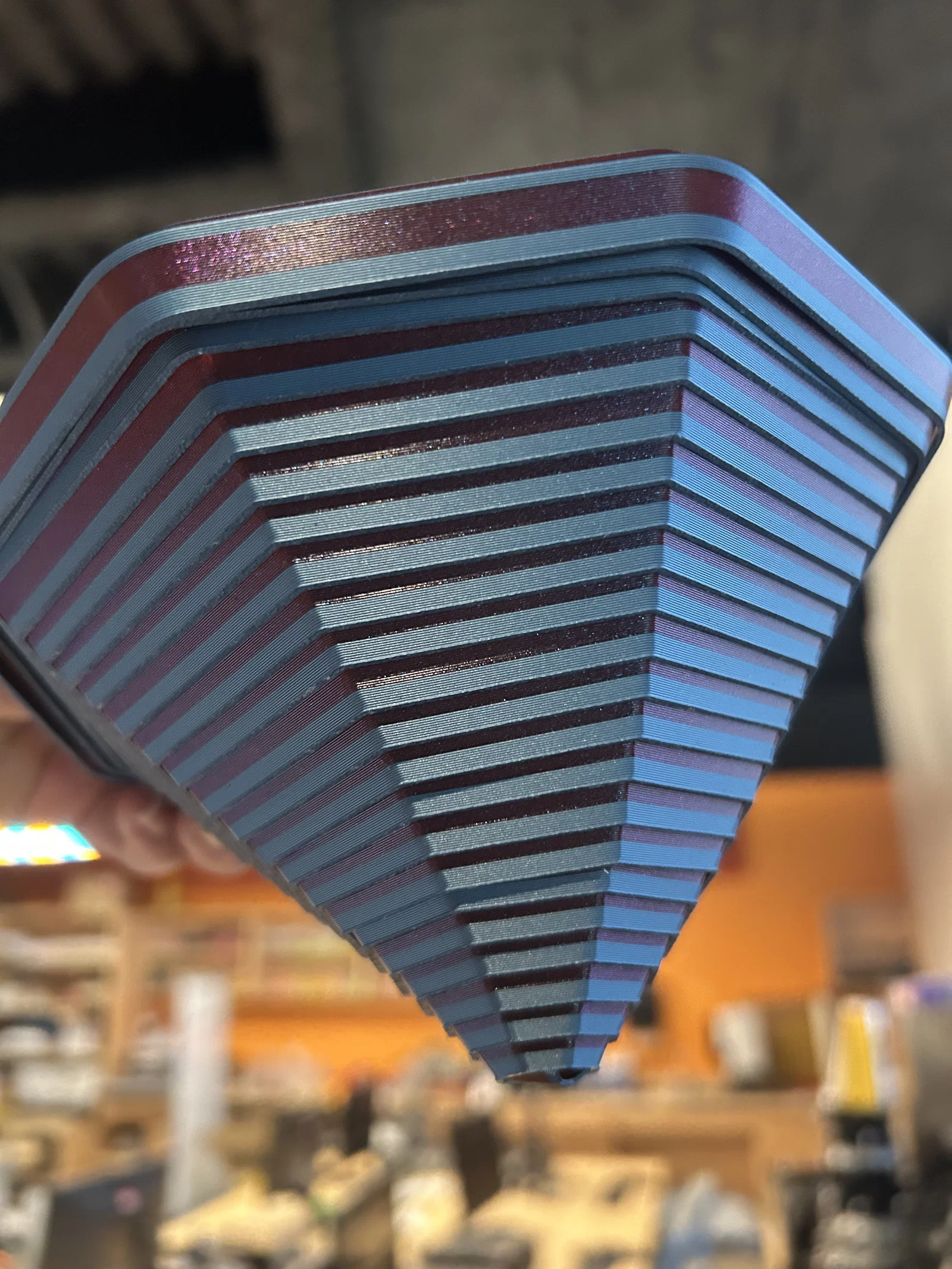

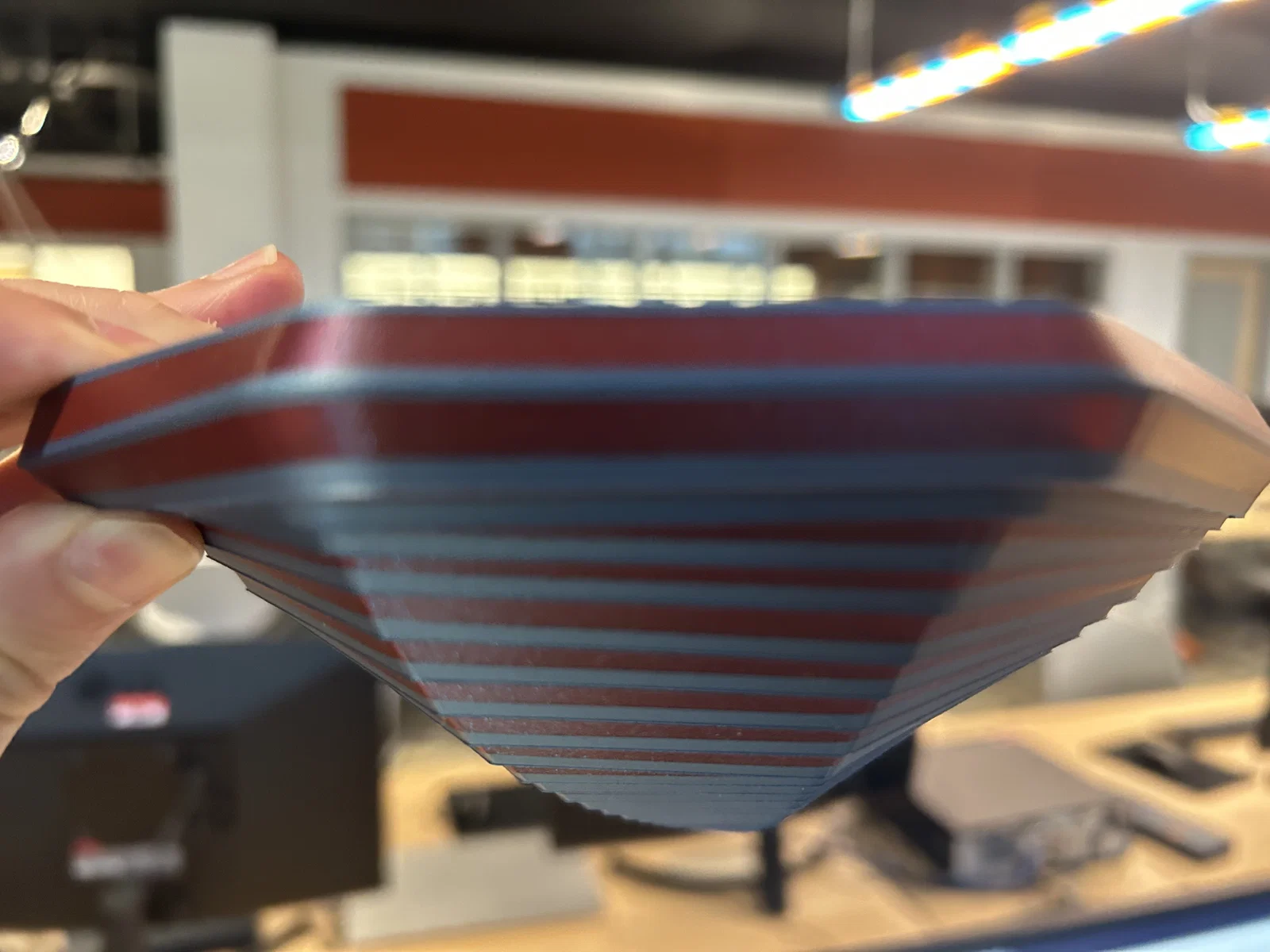

Tụi mình mirror phần đã extrude để làm cho hình được khép kín hoàn toàn.

Thay đổi thiết kế

Tôi phải dùng offset entities để thêm một đường nữa vì ban đầu chỉ có một đường (mũi tên đỏ). Vì lỗi này nên tôi không thể làm tiếp. Tôi phải đổi sang file của tôi thay cho file của bạn đồng hành vì tụi mình dùng cùng một hình; do tôi không thể thêm smart dimension 0.24 cm cho đường đó và nó chỉ cho chỉnh được 0.16 cm, làm boss extrude bị sai.

Tụi mình không thể tiếp tục extruding và cutting, nên phải đặt một polygon 8 cạnh ở sketch 2 để tiếp tục extruding và cutting.
