Cơ chế khớp nối bi và khe (Ball and Slot) in 3D độc đáo

Cơ chế khớp nối bi và khe (Ball and Slot) thông minh

Bạn đang tìm kiếm một thử thách thiết kế cơ khí thú vị cho dự án in 3D của mình? Mô hình "Ball and Slot" này là một ví dụ tuyệt vời về cách kết hợp các hình khối đơn giản để tạo ra một chuyển động phức tạp. Mục đích chính của thiết kế này là tạo ra một bộ phận khớp nối cho phép di chuyển theo phương Y, đồng thời có thể chuyển đổi giữa hai vị trí khóa trên trục Z. Đây là một bài toán kỹ thuật hay dành cho những ai đam mê cơ chế chuyển động in 3D.

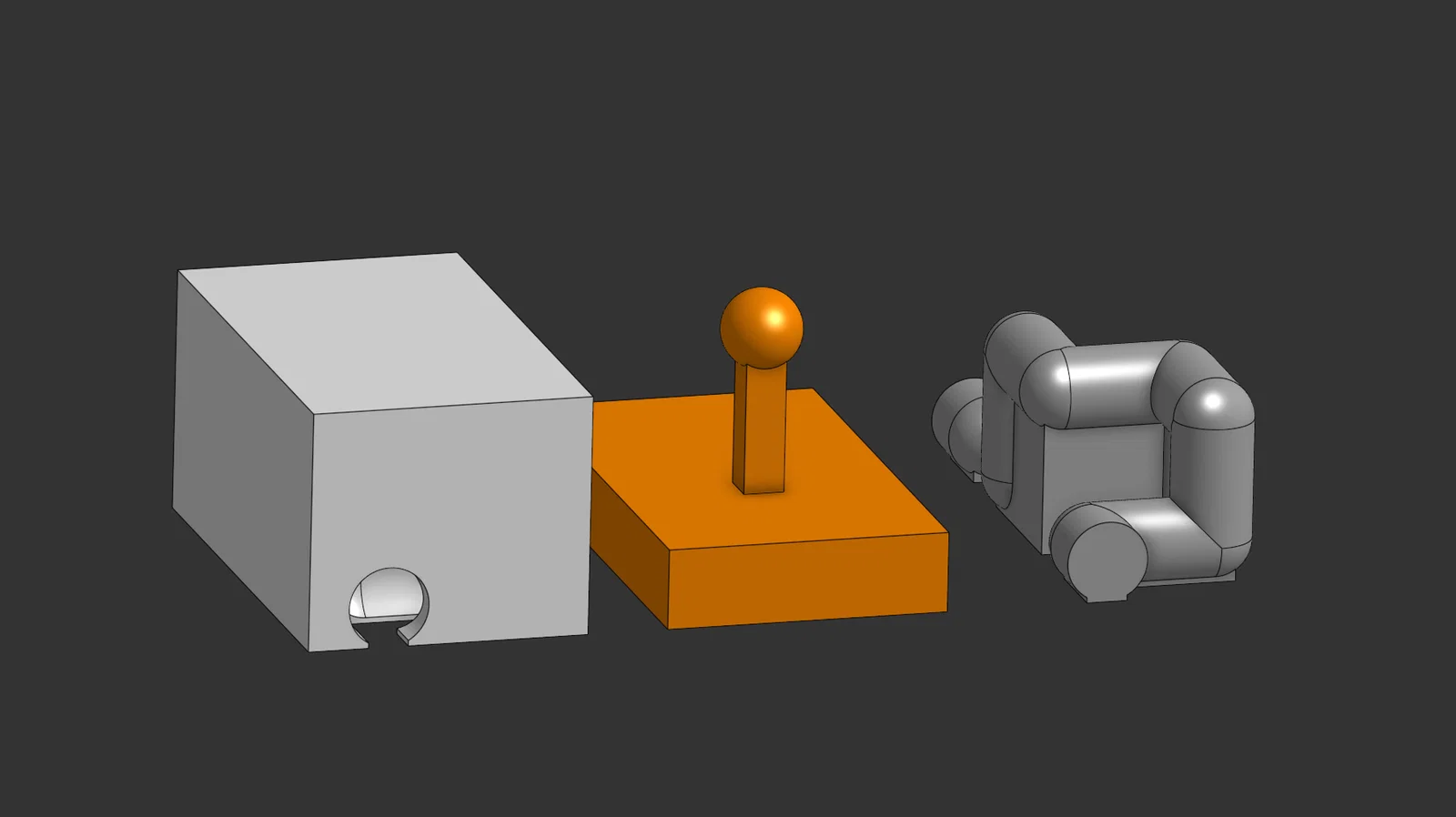

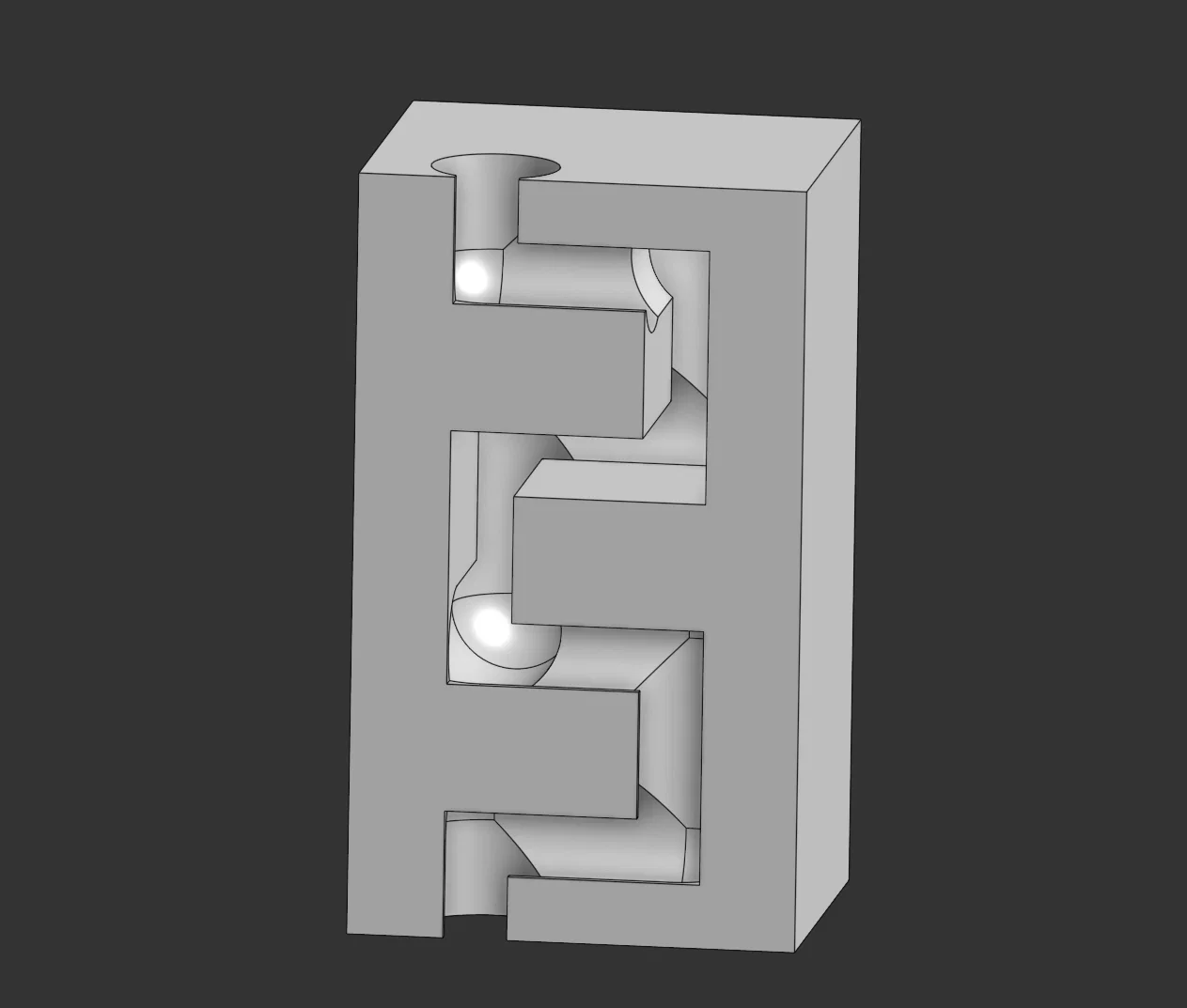

Cấu trúc của mô hình bao gồm một khối hộp chứa các khe dẫn hướng đặc biệt và một bộ phận hình trụ có đầu bi khớp vào khe đó. Khi bạn đẩy nhẹ, cơ chế này sẽ dẫn hướng bộ phận di chuyển theo một lộ trình được định sẵn, tạo ra cảm giác khóa và giải phóng rất thú vị. Bạn có thể sử dụng cơ chế này cho các mô hình đồ chơi tương tác, các nút bấm tùy chỉnh, hoặc đơn giản là để tìm hiểu về cách các khớp nối cơ khí vận hành trong không gian 3D.

Việc in 3D mô hình này yêu cầu sự chính xác để các bề mặt tiếp xúc giữa bi và khe không bị dính chặt vào nhau. Dưới đây là một số lưu ý quan trọng để bạn đạt được kết quả tốt nhất:

• Vật liệu khuyến nghị: Sử dụng PLA để có độ cứng tốt và bề mặt mịn, giúp cơ chế trượt mượt mà hơn.
• Độ dày lớp in (Layer height): Nên đặt ở mức 0.12mm hoặc 0.16mm để đảm bảo các chi tiết khe dẫn hướng được in sắc nét và chính xác.
• Hỗ trợ in (Supports): Cần cân nhắc kỹ khi thiết lập hỗ trợ. Tốt nhất nên để mật độ support thấp ở những phần có khe hở để dễ dàng gỡ bỏ mà không làm hỏng bề mặt tiếp xúc.
• Dung sai (Tolerance): Nếu sau khi in mà bộ phận bị kẹt, hãy kiểm tra lại thông số dung sai trong phần mềm slicer của bạn. Có thể cần tăng nhẹ khoảng cách (clearance) giữa các bề mặt khớp.
• Hậu xử lý: Sau khi in xong, hãy dùng giấy nhám mịn để chà nhẹ các bề mặt bên trong khe dẫn hướng giúp cơ chế di chuyển trơn tru hơn.
• Tận dụng in "in-place": Nếu máy in của bạn hoạt động tốt, hãy thử in các bộ phận cùng lúc nếu thiết kế cho phép để tối ưu hóa thời gian và độ chính xác.

Tổng kết lại, đây là một dự án nhỏ nhưng mang tính giáo dục cao. Nó không chỉ giúp bạn rèn luyện kỹ năng thiết kế và in 3D mà còn cung cấp một cơ chế thú vị để ứng dụng vào nhiều sản phẩm sáng tạo cá nhân khác.
