Núm vặn thay thế tương thích Rigol DP832A
Mẫu núm vặn thay thế tương thích cho bộ nguồn DC Rigol DP832A, thiết kế gần giống núm OEM. Fit trục D 6mm, đường kính ~26mm, cao ~15mm. In theo hướng mẫu, không cần support; khuyến nghị layer 0.15.
Mô tả
Núm vặn thay thế tương thích Rigol DP832A

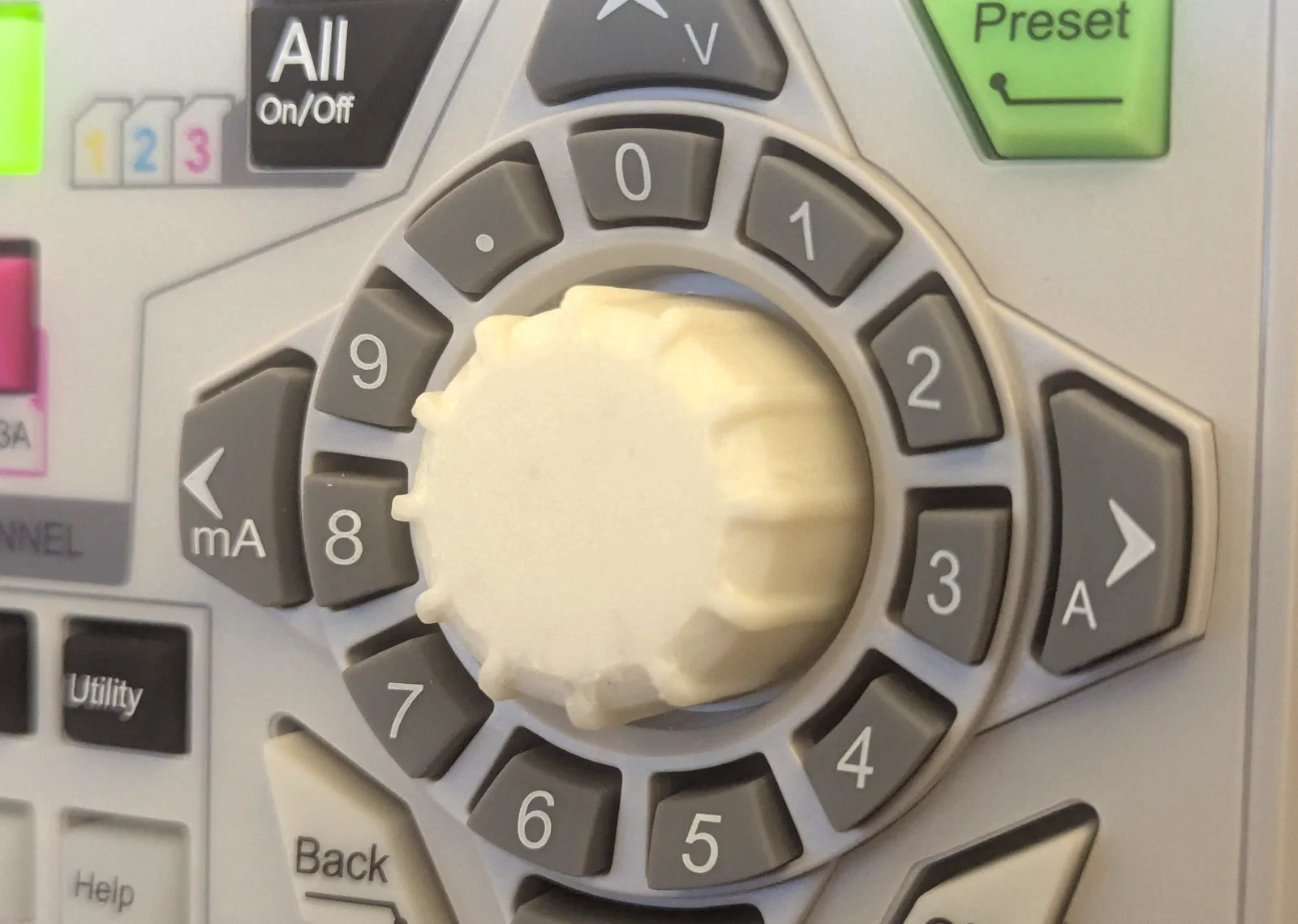

Đây là một núm vặn được thiết kế tương tự núm OEM trên Rigol DP832A. Không giống y hệt, nhưng đủ gần để nếu bạn đang cần núm thay thế (vì núm cũ bị hư hoặc thất lạc) thì mẫu này dùng ổn.
Hướng dẫn in
In theo đúng hướng như hình minh hoạ. Không cần support. Khuyến nghị layer height 0.15 nhưng không bắt buộc. Bạn nên thử bottom pattern kiểu concentric để nhìn đẹp nhất.
Mình đã in bằng Hatchbox Natural PETG, cho màu khá giống với thiết bị mà nó gắn lên.
Kích thước

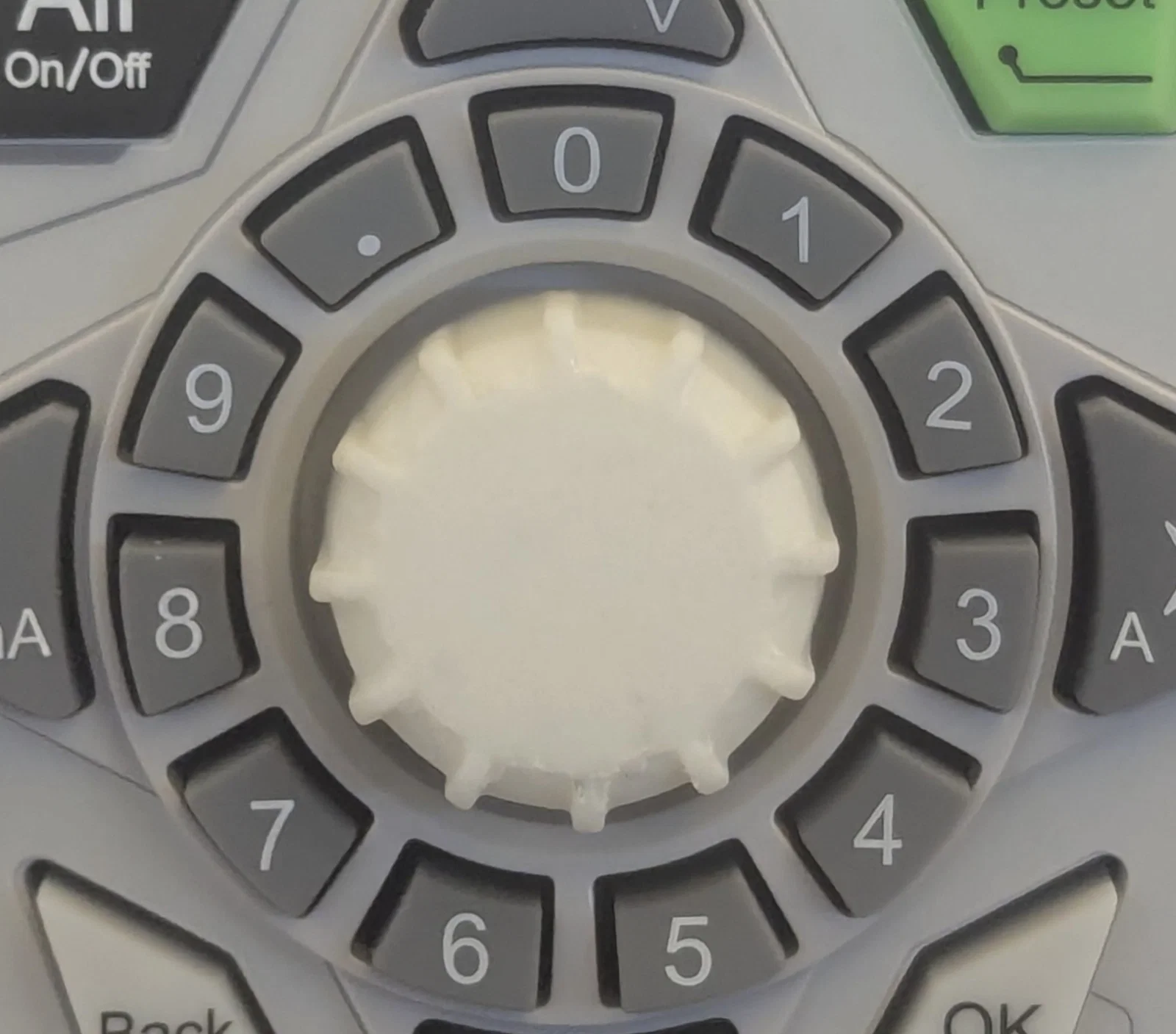

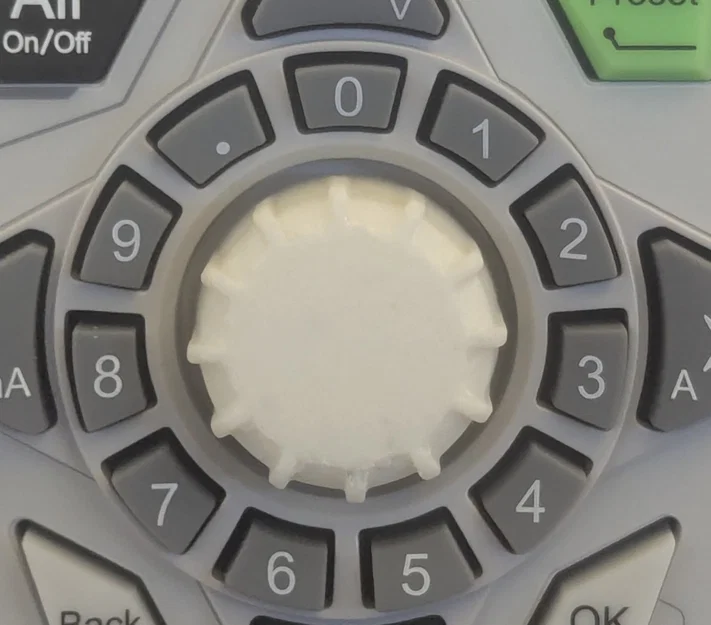

Núm được thiết kế để lắp vào trục D (D-shaft) 6mm và có đường kính ngoài khoảng 26mm. Chiều cao tổng thể khoảng 15mm. Quanh núm có mười hai gân (ribs) giống núm zin, giúp bạn xoay núm dễ bằng đầu ngón tay.
Cách thiết kế
Mẫu này được thiết kế hoàn toàn trong FreeCAD 1.1.1, dựa trên ảnh tham chiếu của núm gốc vì thiết bị của mình bị thiếu núm. Có kèm file STEP để bạn chỉnh sửa/remix thêm trong phần mềm CAD bạn hay dùng.
Giấy phép
File mô hình
