Raspberry Pi + ổ 2.5" SATA SSD xếp chồng gọn trong một cụm (đế in 3D)

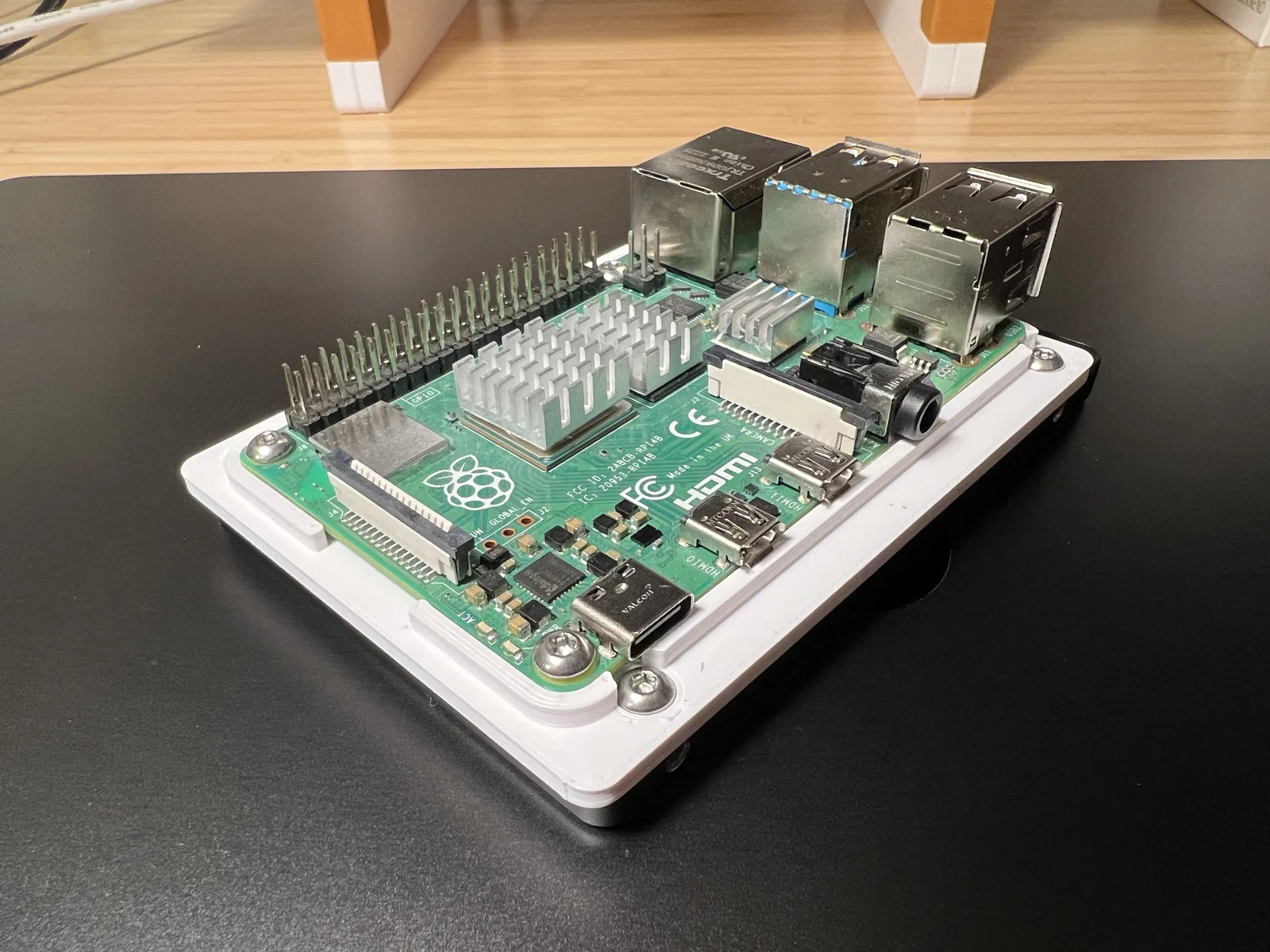

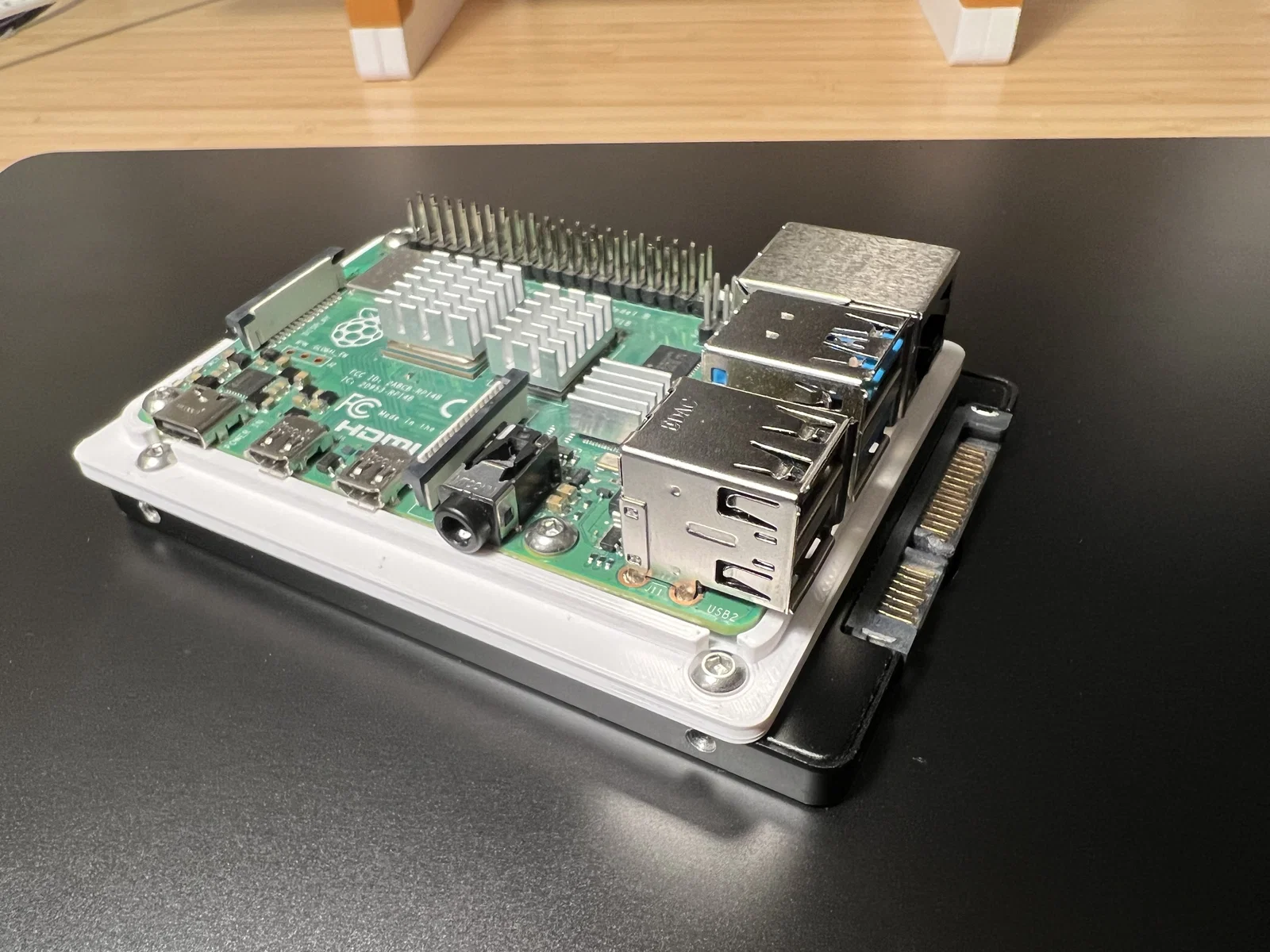

Một tấm đế gắn dưới có thể in 3D, dùng để ghép một máy tính bo mạch đơn Raspberry Pi với ổ 2.5" SATA SSD (hoặc HDD) thành một cụm xếp chồng gọn gàng. SSD được bắt vít ở mặt dưới của tấm, Pi đặt lên các trụ đỡ ở mặt trên, và phần khoét rỗng lớn ở giữa giúp lộ thân ổ để thông gió, đồng thời tiết kiệm nhựa và thời gian in.

What it is

Đây là lớp đáy của một case kiểu “kẹp sandwich” — không phải hộp kín. Thiết kế dạng bracket khung mở, phẳng, tối ưu để in nhanh và không cần support.

• Cửa sổ mở ở trung tâm — Giảm trọng lượng bản in, để lộ mặt trên của ổ và giúp thoát nhiệt từ Pi phía trên.

• Lỗ góc dạng countersunk — Bốn con ốc đi từ bên dưới lên để cố định ổ 2.5" và/hoặc liên kết với nắp trên.

• Trụ bắt Pi tích hợp — Bốn trụ nâng đỡ nằm quanh cửa sổ trung tâm để Pi nằm phẳng mà không cần thêm trụ đồng (brass standoff) rời.

• Khe luồn cáp — Hai khe nhỏ gần hai cạnh dài giúp đi dây nguồn, USB, hoặc cáp SATA-to-USB adapter gọn gàng giữa hai bo mạch.
