Bài test co rút kích thước theo trục (Axis dimensional shrink test)

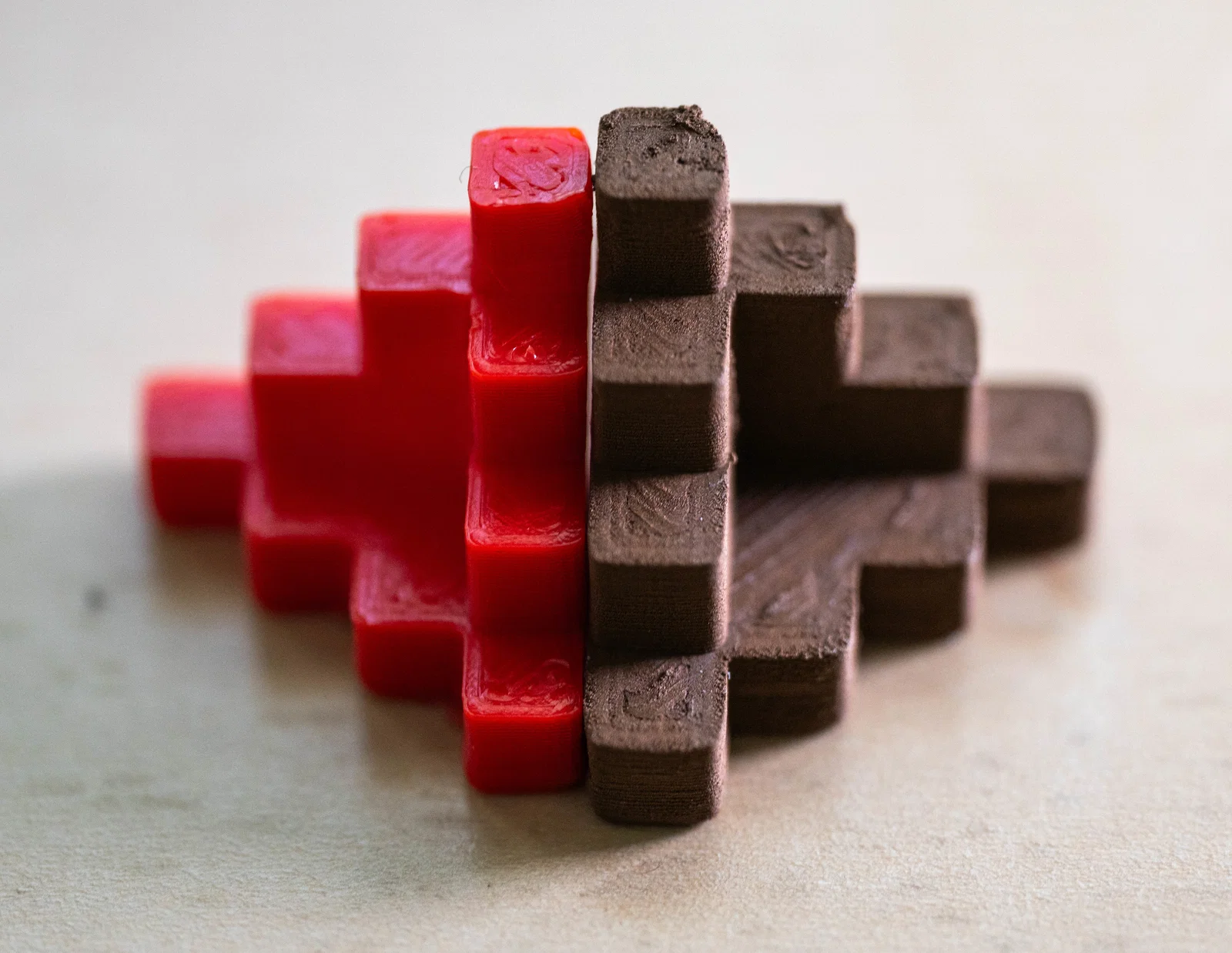

Đây là một chi tiết nhỏ dùng để đo mức thay đổi kích thước (shrink/co rút) theo từng trục sau khi in. Nó được thiết kế để dùng với Filament (filament có hàm lượng kim loại cao, có thể sinter) và các vật liệu khác phải qua bước xử lý sau in làm thay đổi kích thước. Mình giữ chi tiết nhỏ để giảm hao vật liệu, vì mấy vật liệu này thường đắt hơn đáng kể theo thể tích so với các vật liệu khác.

Tất cả kích thước trên chi tiết này về danh nghĩa đều là bội số của 5mm. Bạn có thể in nó, ghi lại kích thước ngay sau khi in, rồi đem đi sinter và đo tỉ lệ co rút. Nhờ vậy bạn sẽ biết cần bù shrink bao nhiêu cho các lần in sau. Ví dụ:

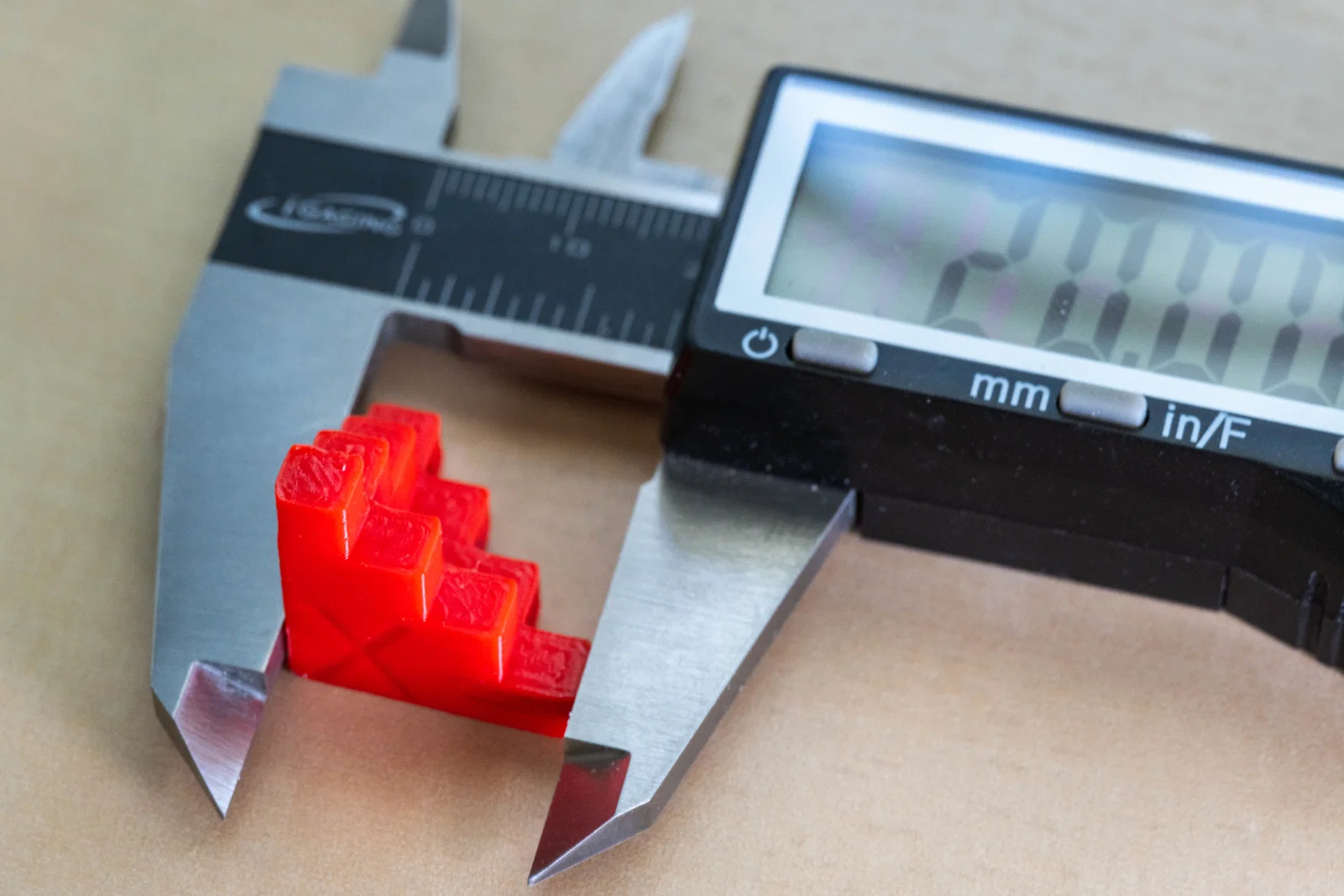

As-printed measurement (x axis) = 20mm

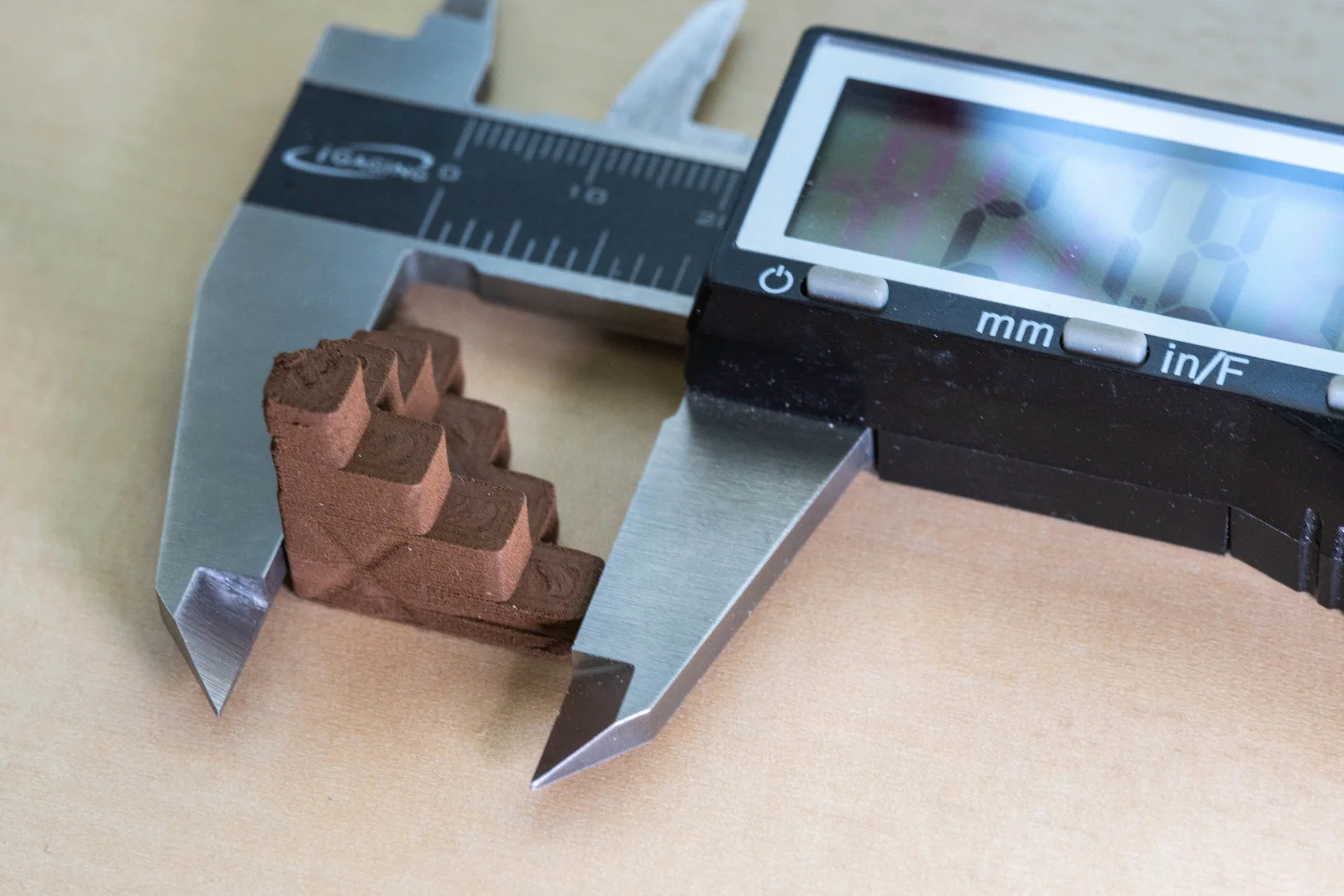

Sintered measurement (x axis) = 18.8mm

18.8 / 20 = .94 = 94%

100% - 94% = 6% shrink ở trục x

1 / .94 = 1.06382979

Vậy nên, scale model lên khoảng 1.064 theo trục x sẽ bù được độ co rút trong ví dụ này, giúp ra đúng kích thước sau khi sinter. Trục X và Y thường sẽ cần cùng một hệ số scale, nhưng trục Z có thể cần hệ số khác, nên mới có nhãn trục. Sau đó bạn có thể in lại bài test với hệ số scale đã áp dụng để kiểm tra kích thước sau sinter đã đúng chưa.
