"Một nhạc cụ được chơi bởi gió."

Là một harpist suốt 7 năm, mình muốn làm ra một chiếc windchime không chỉ có dáng như đàn harp, mà còn giữ đúng “cái hồn cơ khí” của nó. Đây không phải mẫu trưng cho đẹp; mà là một nhạc cụ mini có thể hoạt động, nơi gió đóng vai người nghệ sĩ.

Vì sao là mẫu này?

Phần lớn windchime rất mệt khi lắp, vì phải cột từng sợi dây đúng từng milimét để nhìn cho đều. Thiết kế này sẽ thay đổi chuyện đó.

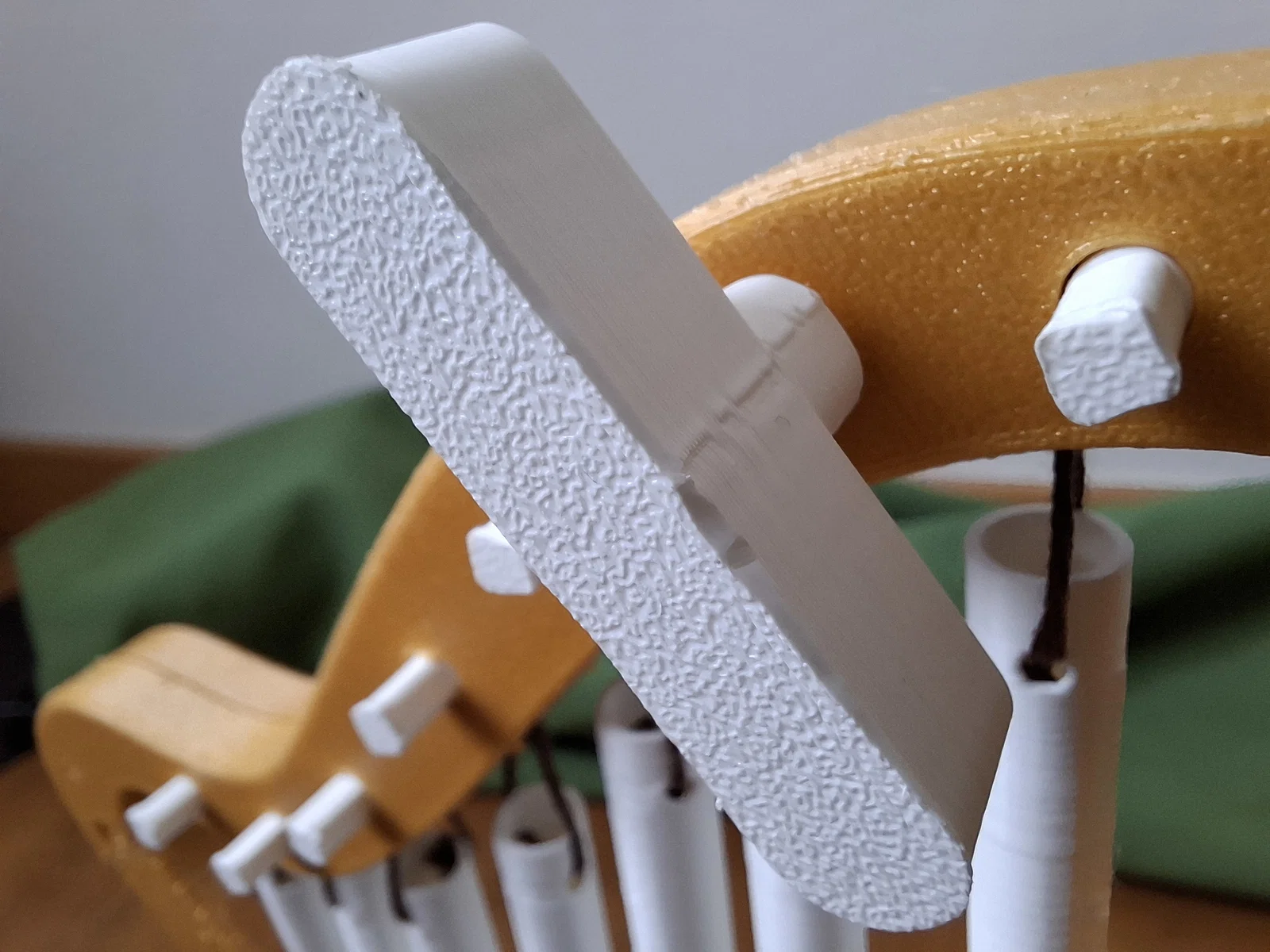

Mình đã thiết kế một hệ tuning peg hoạt động được nằm bên trong phần cần (neck) của đàn. Lấy cảm hứng từ đàn concert harp thật, bạn chỉ cần luồn dây, rồi “tune” độ cao của từng ống bằng cách vặn các peg. Khỏi cần thắt nút cực khổ hay bị lệch ống nữa!

Tính năng nổi bật

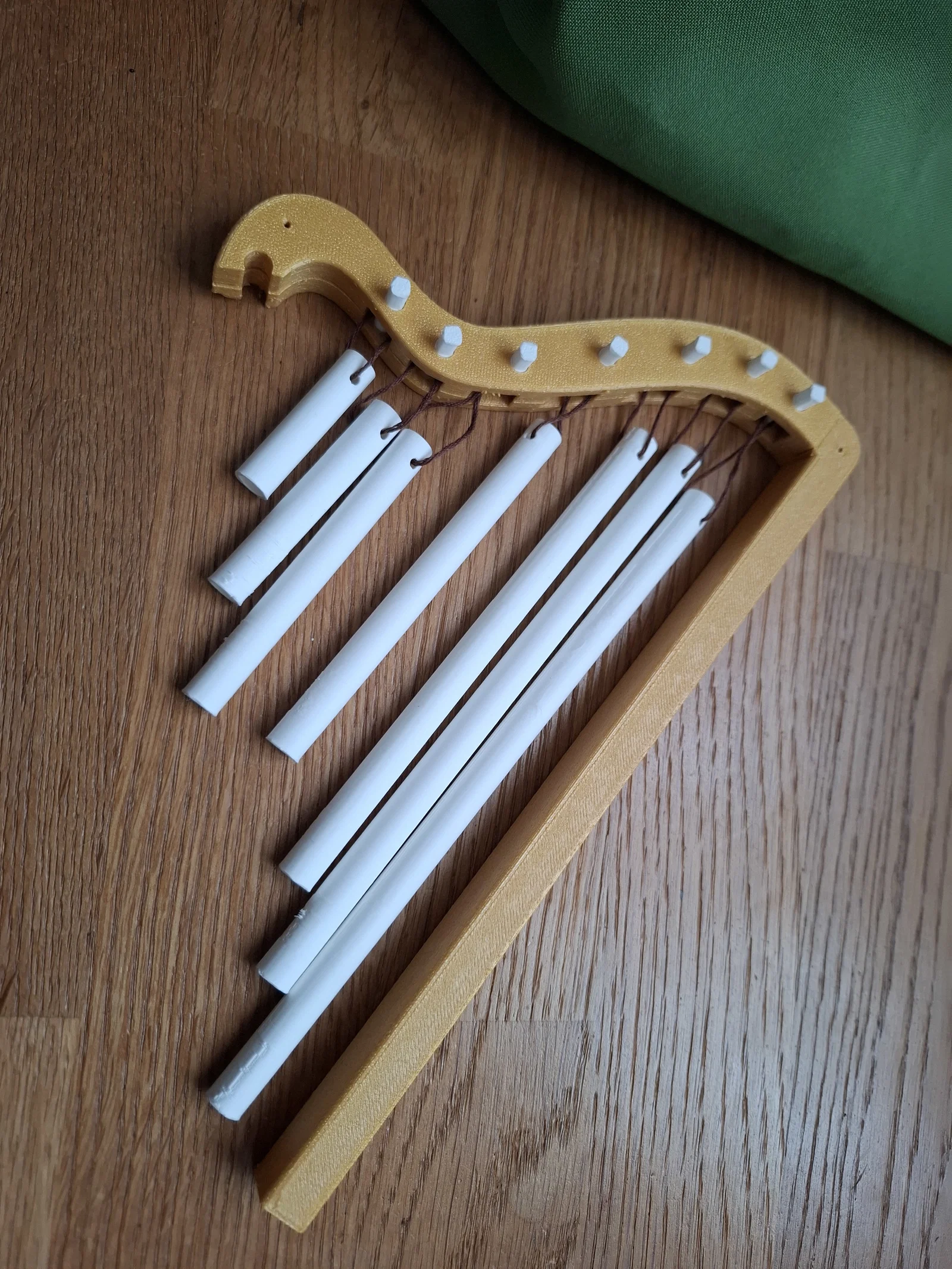

• Bố cục diatonic 7 ống: Tỉ lệ dựa trên hình học của đàn harp thật.

• Hệ thống tuning sáng tạo: Peg xoay bên trong giúp chỉnh độ cao ống dễ dàng sau khi lắp.

• Tối ưu âm học: Thiết kế cho ống đường kính 9mm, vách 0.8mm để cho tiếng chuông trong, cao, kiểu “celestial”.

• Nhiều cách trưng bày: Có kèm stand tháo rời chuyên dụng. Bạn có thể để trên bàn như một tác phẩm điêu khắc âm nhạc, hoặc treo kiểu windchime truyền thống (khuyên treo để trải nghiệm âm thanh hay nhất).

• Guide plate tích hợp: Phần “soundboard” đóng vai trò dẫn hướng, giúp ống không bị rối dây nhưng vẫn đủ độ tự do để tạo âm thanh đẹp.

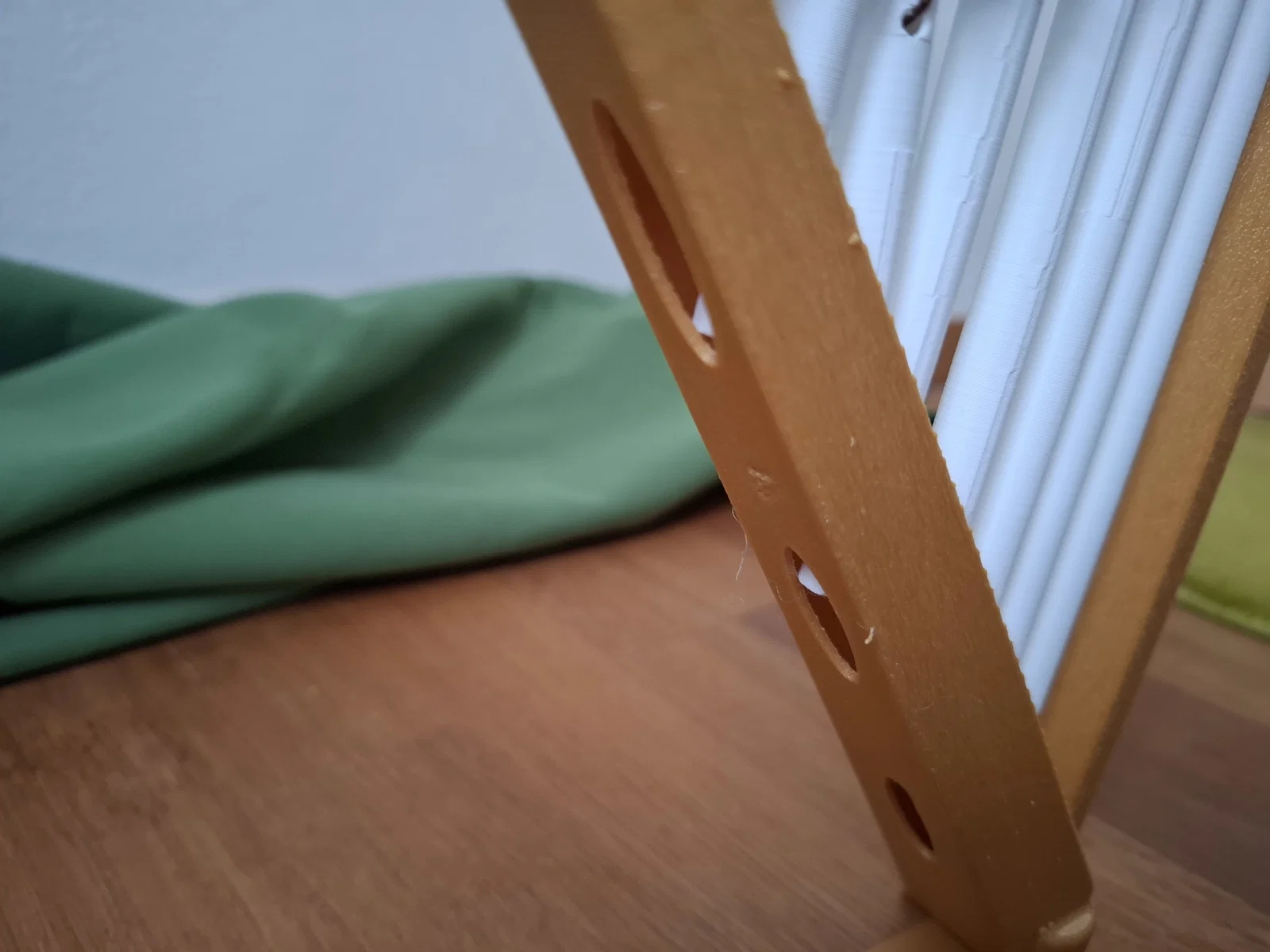

• Lắp không cần keo: Khung chính dùng kiểu “puzzle-joint” thông minh, dễ in và cực kỳ chắc chắn.

Thông số kỹ thuật

• Chiều cao tổng: 240 mm

• Chiều ngang tổng: 140 mm

• Chiều dài ống: 190, 165, 140, 103, 80, 60, và 40 mm.

• Tuning Pegs: Cần một chút ma sát để hoạt động tốt nhất (đã canh chuẩn cho PLA tiêu chuẩn).

Cài đặt in (Print Settings)

• Vật liệu: Khuyên dùng PLA cho các ống (cứng hơn và cho âm “kim loại” tốt hơn PETG).

• Ống: nozzle 0.4mm, 2 perimeters (vách 0.8mm). Dùng brim cho các ống dài!

• Khung đàn: 3 perimeters để tăng độ cứng.

• Supports: Thiết kế để in rất ít hoặc không cần supports (mối ghép phần neck cần support).

Hướng dẫn lắp ráp

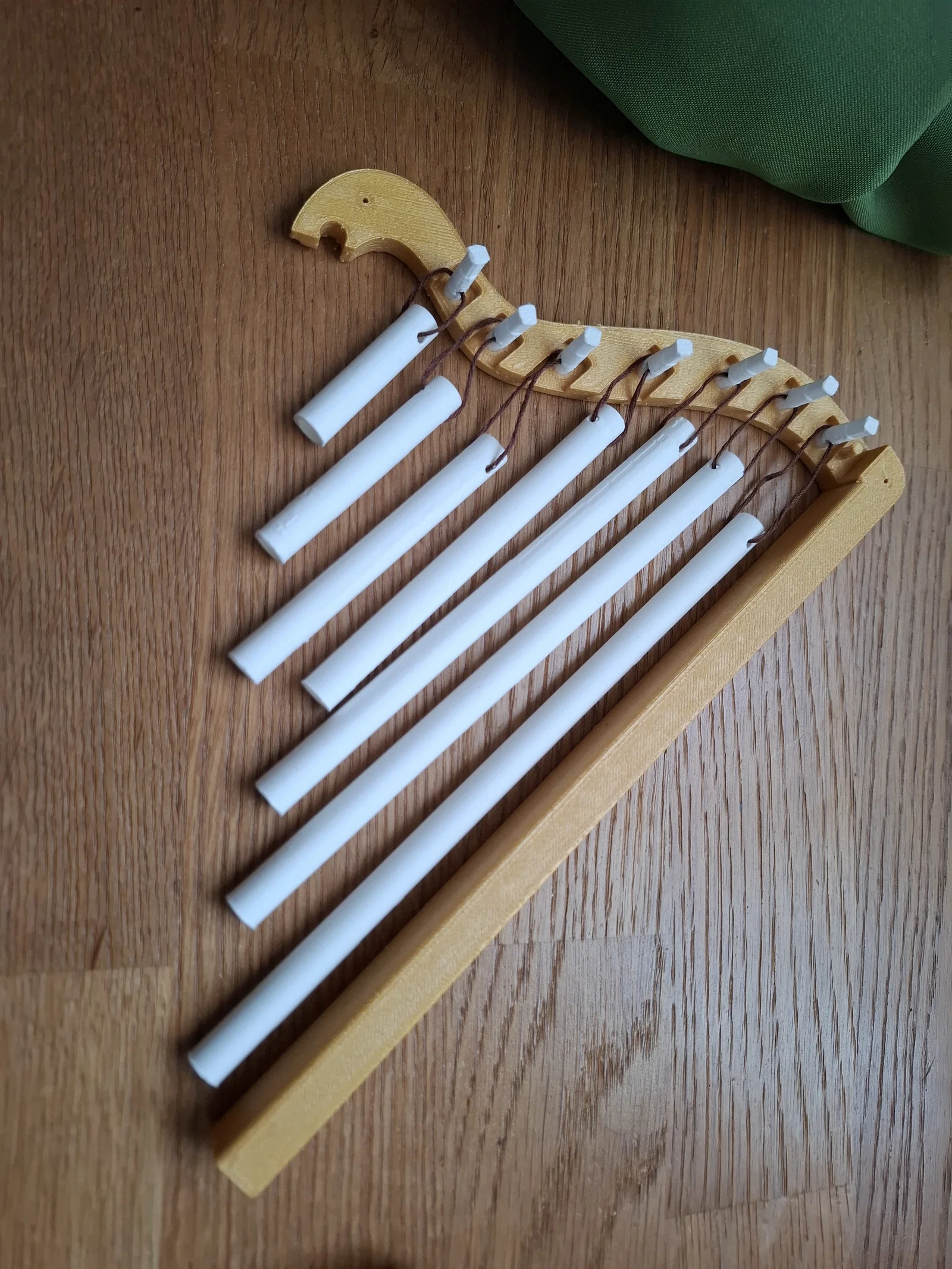

1. In tất cả chi tiết (Frame, 7 Tubes, 7 Tuning Pegs, và Tuning Key).

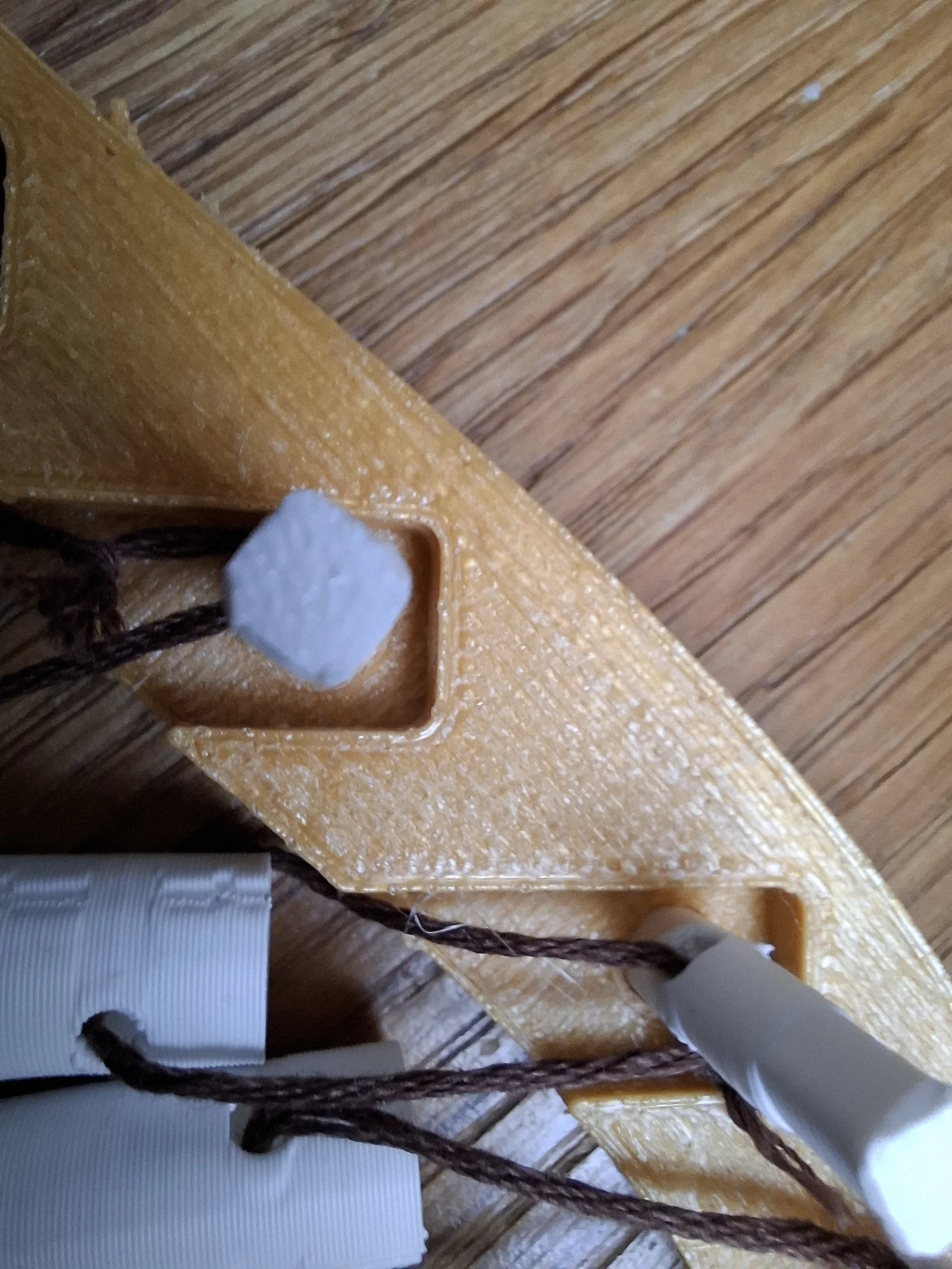

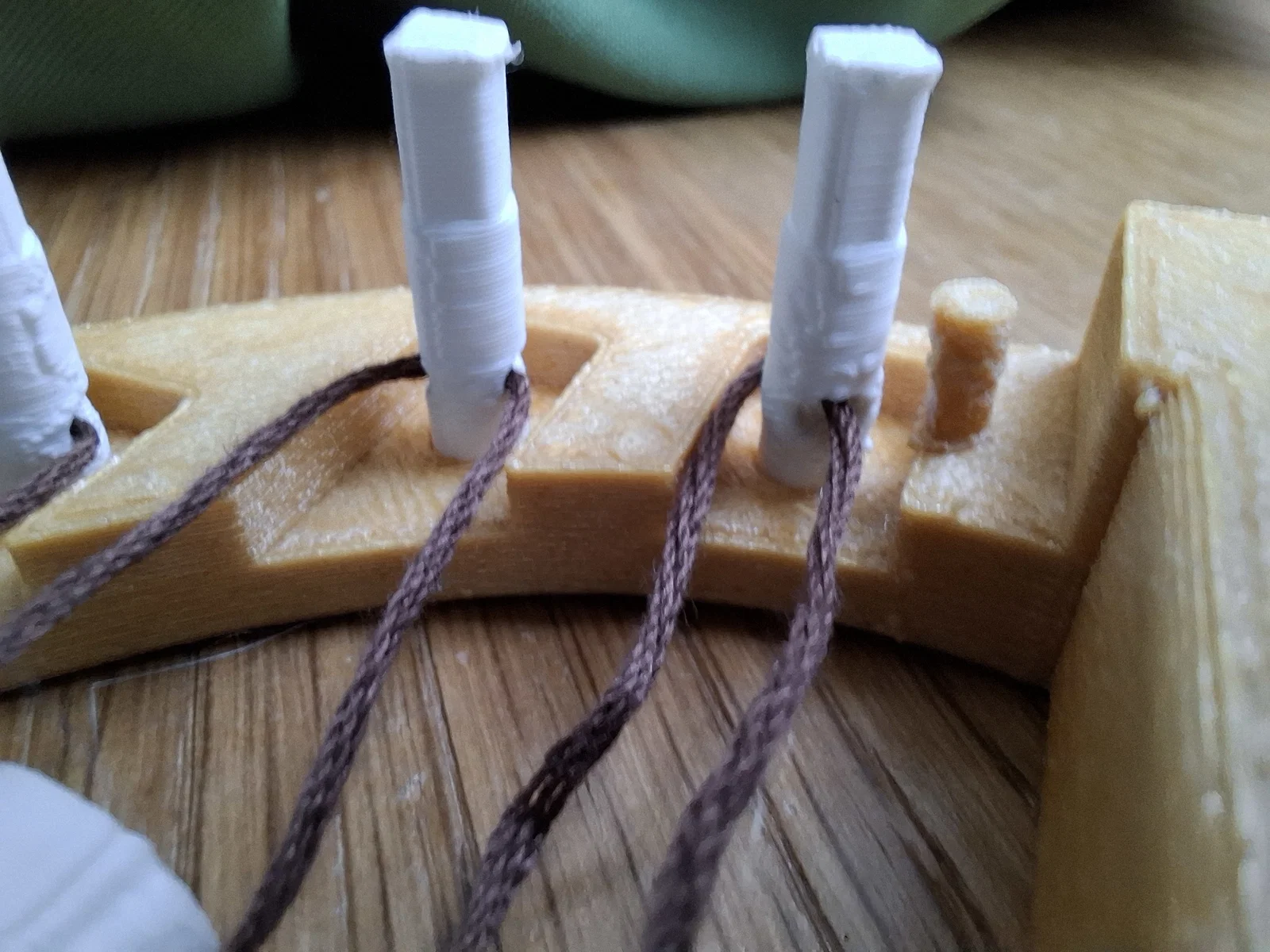

2. Gắn các tuning pegs vào phần neck chẻ đôi của đàn.

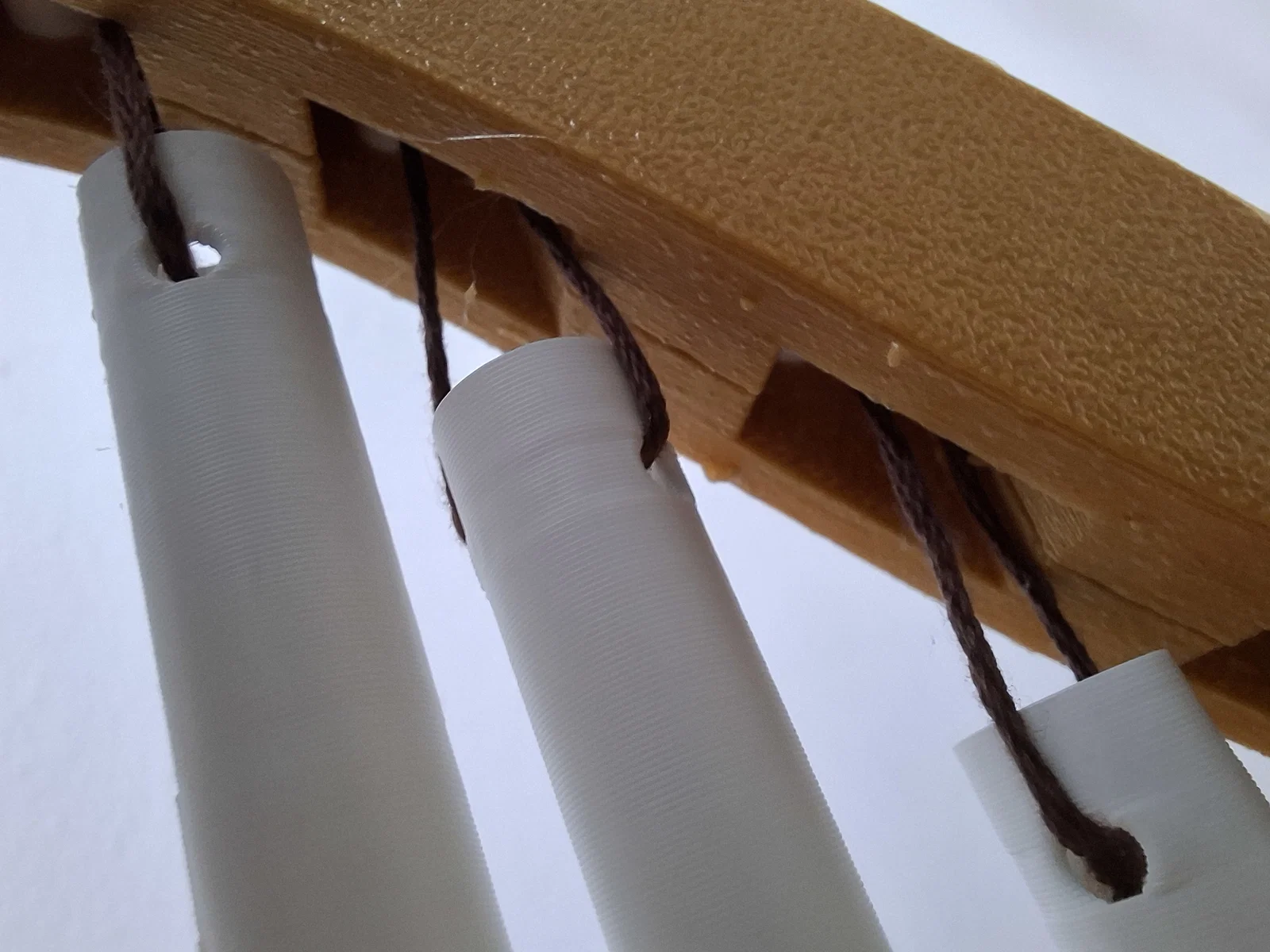

3. Luồn dây câu (fishing line) hoặc dây nylon mảnh qua peg, đi xuống guide plate, rồi gắn vào ống.

4. Tune: Dùng Tuning Key đi kèm để xoay peg cho tới khi mọi ống canh đúng theo đường cong của đàn.

5. Trưng bày hoặc treo:

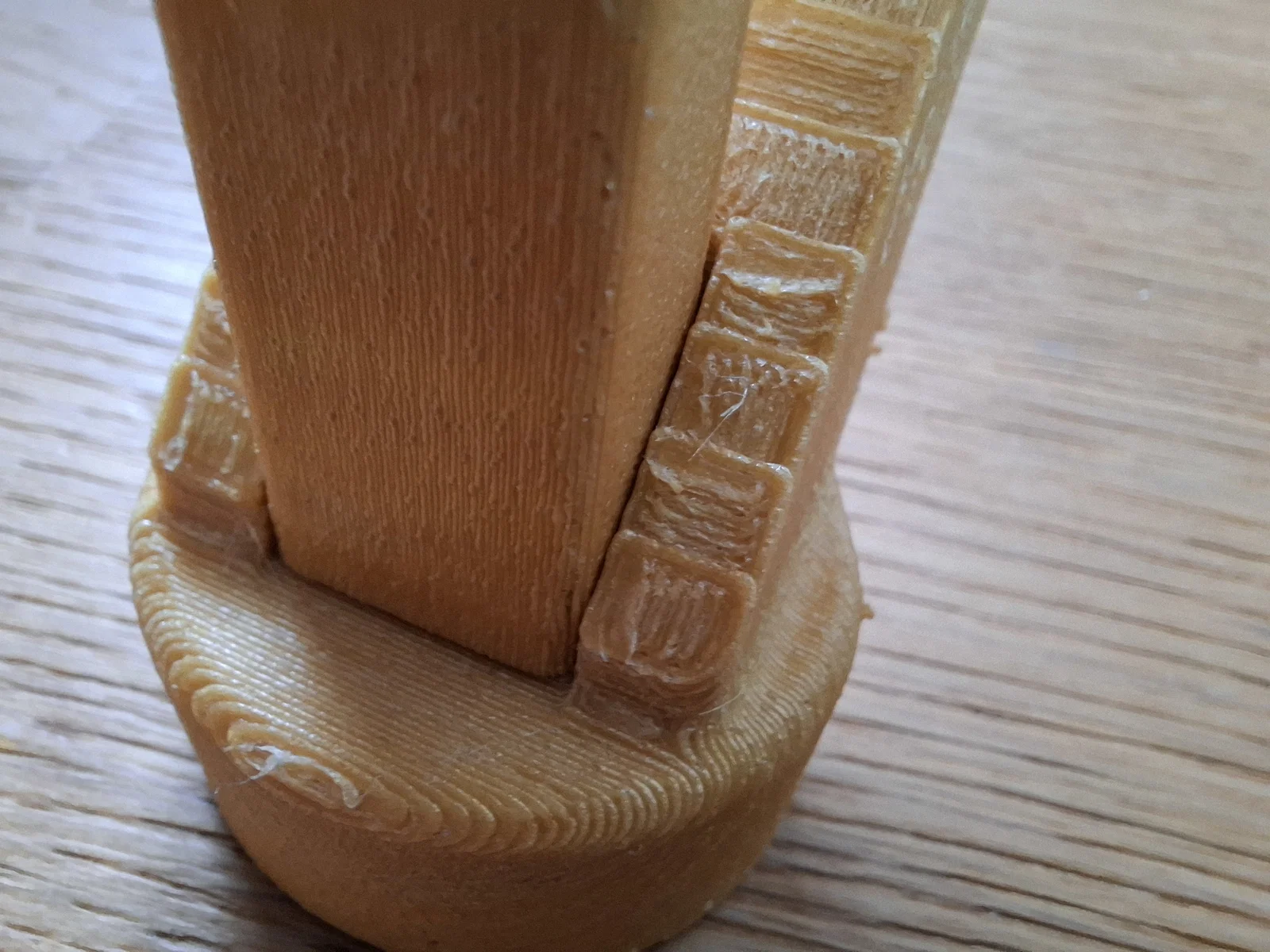

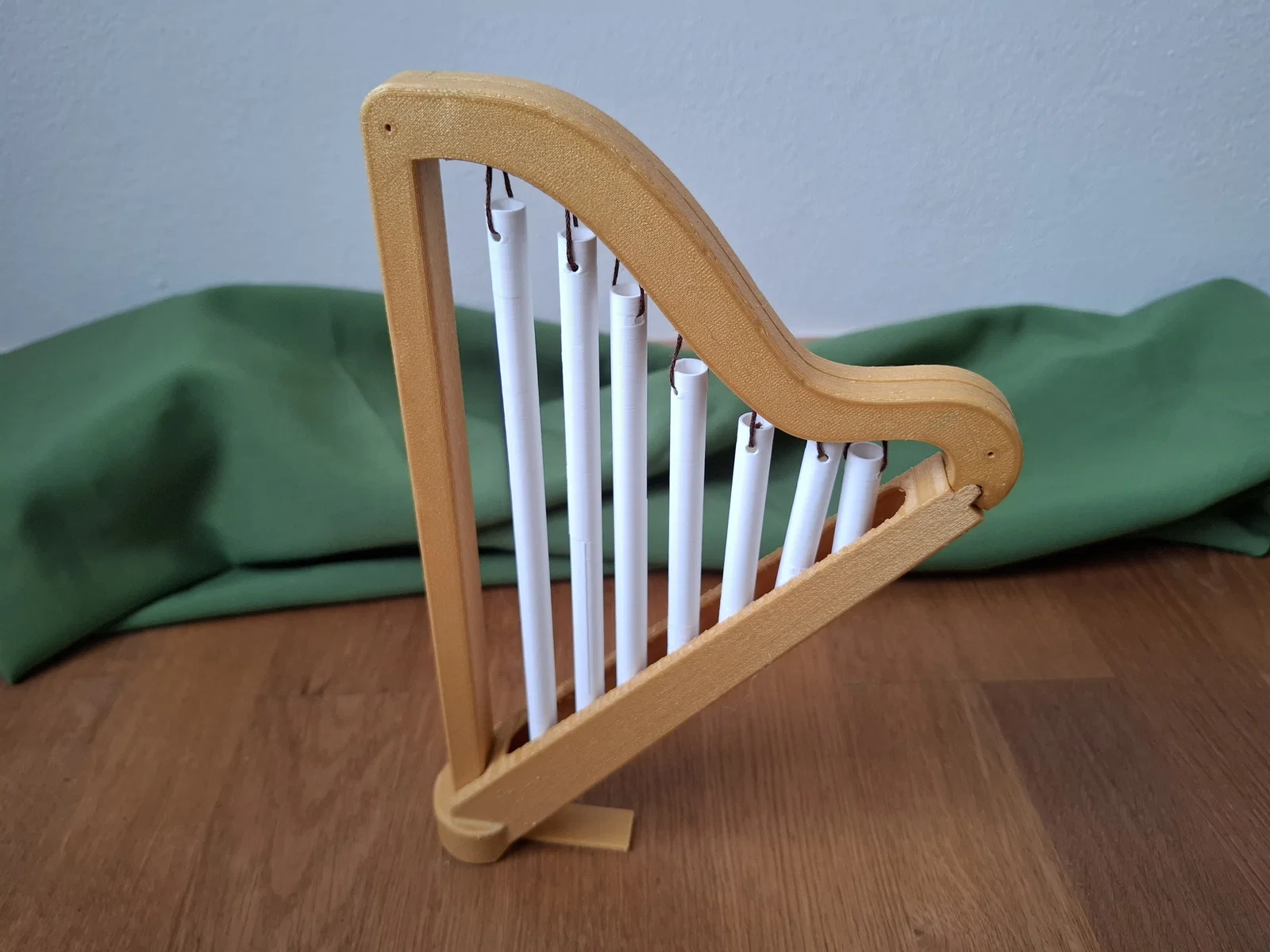

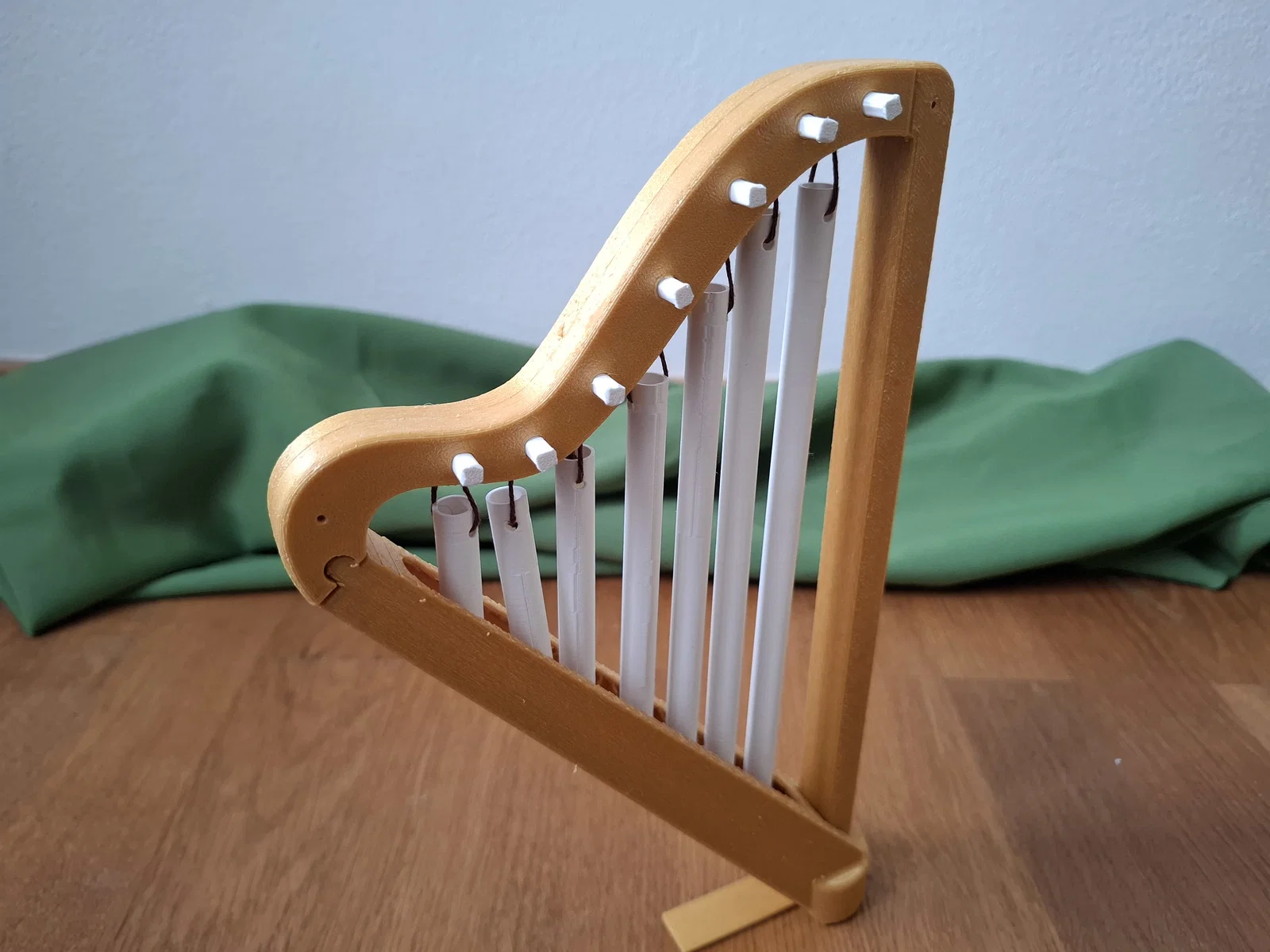

   • Để đứng: Trượt phần đế đàn vào Display Stand chuyên dụng có sẵn trong file. Rất hợp để bàn làm việc, kệ, hoặc nơi không tiện treo.

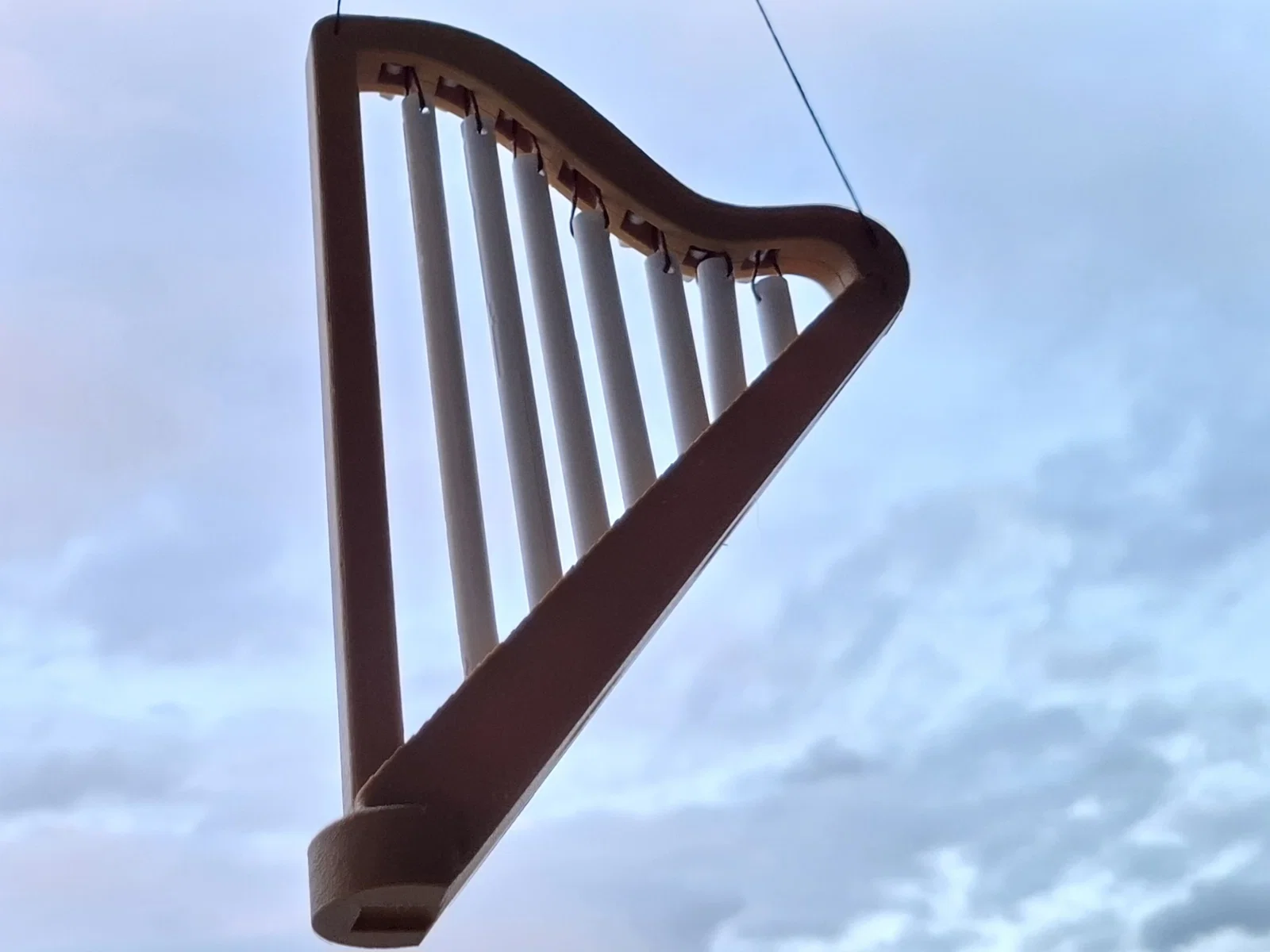

   • Để treo: Dùng vòng treo tích hợp phía trên và chọn chỗ có gió.

Thiết kế dành cho cộng đồng 3D printing. Nếu bạn thích mẫu này, nhớ thả Like và chia sẻ thành phẩm (Makes) của bạn nha!
