Krups Verschlussclip Sandwich (kẹp khóa thay thế) – file in 3D

Mô tả thiết kế

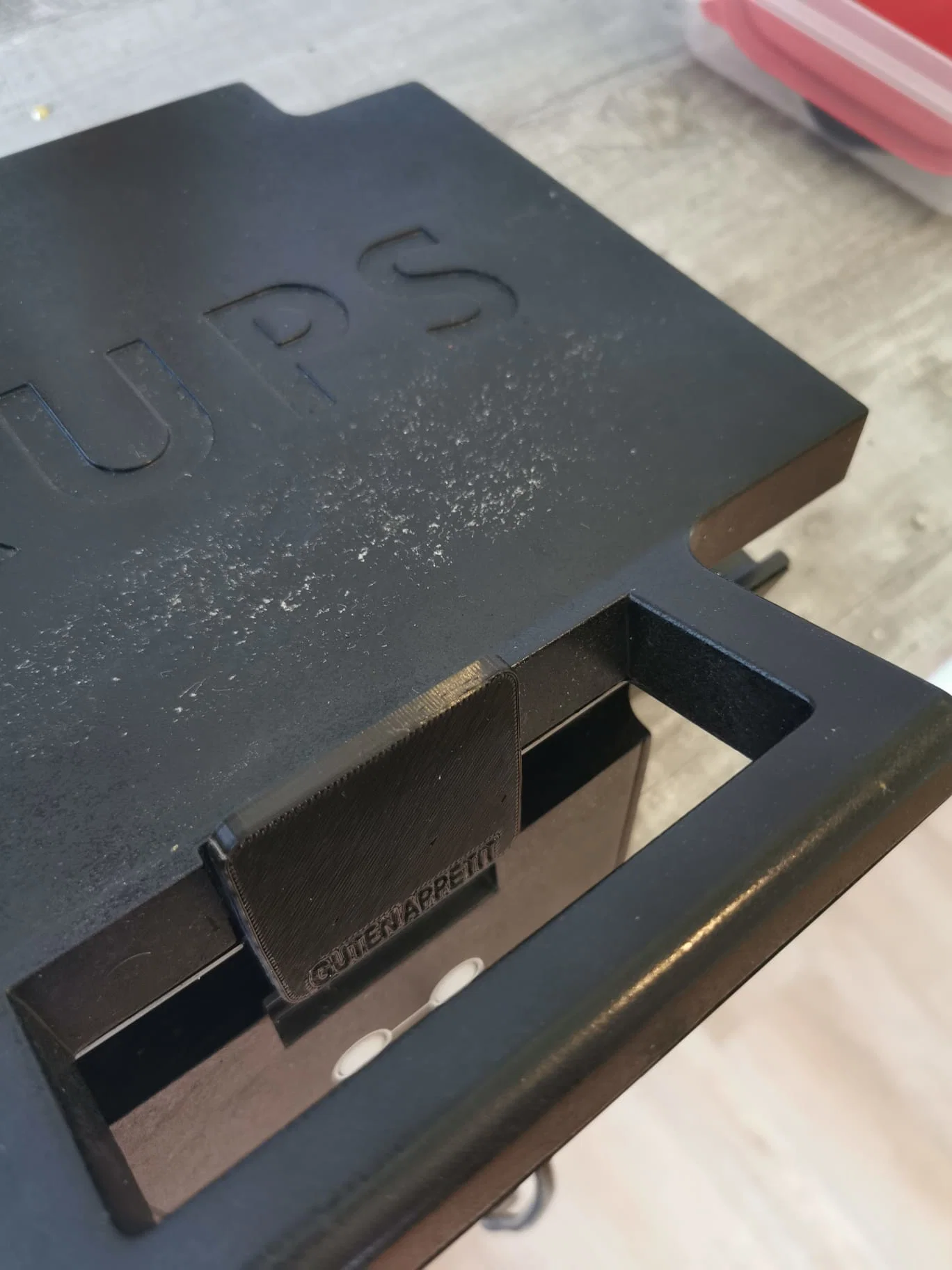

Verschlussclip (kẹp khóa) cho thiết bị Krups

1. Tên dự án

Thiết kế một Verschlussclip (kẹp khóa) làm phụ tùng thay thế cho thiết bị gia dụng Krups.

2. Mục tiêu

Mục tiêu của thiết kế là phát triển một Verschlussclip thay thế có thể hoạt động tốt, nhằm khôi phục cơ cấu khóa cơ khí an toàn cho thiết bị Krups.

Verschlussclip đóng vai trò là chi tiết giữ và khóa cơ khí, và được thiết kế để sản xuất bằng công nghệ additive manufacturing thông qua in 3D.

3. Chức năng của chi tiết

Verschlussclip đảm nhiệm các chức năng sau:

• Khóa các bộ phận chuyển động

• Cố định các thành phần nắp hoặc vỏ máy

• Tiếp nhận và truyền lực giữ cơ khí

• Đảm bảo thao tác “răng cài” (rast) lặp lại ổn định

• Dễ lắp ráp và tháo rời

Hình học được thiết kế để đạt độ đàn hồi đủ tốt, đồng thời đảm bảo chức năng cài giữ bền và ổn định lâu dài.

4. Cấu trúc thiết kế

Chi tiết gồm:

• một thân chính chịu lực

• các ngàm cài (rast) tích hợp

• các vùng chuyển tiếp được gia cường

• một vùng lò xo linh hoạt

• các bề mặt dẫn hướng thuận tiện cho lắp ráp

Phần ngàm cài được chú trọng đặc biệt vì đây là khu vực chịu tải theo chu kỳ.

Đặc điểm thiết kế:

• bo tròn các vùng chuyển tiếp để giảm tập trung ứng suất

• tăng bề dày vật liệu tại các điểm chịu lực

• tối ưu hình học để hạn chế gãy vật liệu

• tạo hình thân thiện khi lắp

• thiết kế phù hợp cho in 3D (additive manufacturing)

5. Lựa chọn vật liệu

Vật liệu khuyến nghị:

Vật liệu

Đặc tính

Khuyến nghị

PETG

dai và linh hoạt

khuyến nghị

ABS

chịu lực và chịu nhiệt

phù hợp

ASA

chịu UV và chịu nhiệt

phù hợp

PLA+

dễ in

chỉ khuyến nghị hạn chế

Với các ngàm cài chịu tải cơ học, PETG được ưu tiên.

6. Thông số gia công (in 3D)

Cài đặt in khuyến nghị:

• Layer height: 0,2 mm

• Wall lines: tối thiểu 4

• Infill: 40–80 %

• Print orientation: tránh để hướng chịu lực trùng theo chiều Layer

• Giảm tốc độ in ở khu vực ngàm cài

Print orientation mang tính quyết định đối với độ bền lâu dài của các ngàm cài.

7. Tải trọng và điều kiện sử dụng

Verschlussclip sẽ chịu các dạng tác động sau:

• thao tác cài và nhả lặp đi lặp lại

• uốn cong tại các vùng lò xo

• lực giữ cơ khí

• thay đổi nhiệt độ trong quá trình dùng đồ gia dụng

• mỏi vật liệu do tải theo chu kỳ

Trước khi sử dụng lâu dài, nên thực hiện kiểm tra chức năng.

8. Kiểm tra

Sau khi in, khuyến nghị các kiểm tra sau:

• kiểm tra kích thước các vùng ngàm cài

• kiểm tra độ đàn hồi (chức năng lò xo)

• kiểm tra khả năng khóa khi lắp vào thiết bị

• quan sát bề mặt để phát hiện tách Layer hoặc nứt

• thử tải nhiều lần để đánh giá độ bền lâu dài

9. Kết quả

Thiết kế này là một Verschlussclip thay thế cho thiết bị Krups, có thể sử dụng được và phù hợp để sản xuất bằng in 3D. Nhờ hình học ngàm cài được gia cường và kết cấu tối ưu cho 3D print, chi tiết phù hợp cho việc dùng ổn định, đáng tin cậy trong môi trường gia dụng.
