Hộp đựng Nextruder Case

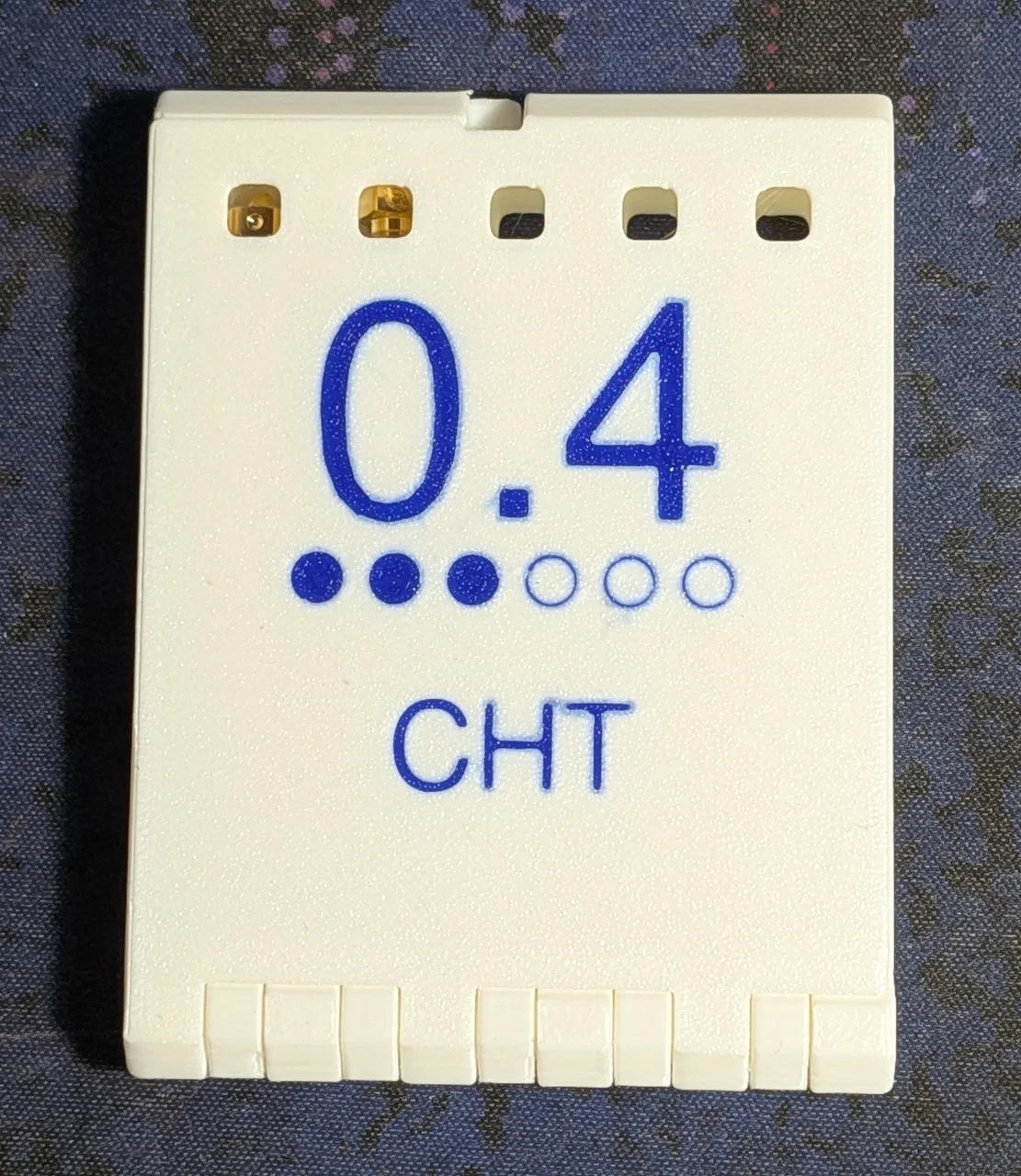

Theo thời gian, mình mua vài bộ đầu phun nextruder và thỉnh thoảng vẫn thay qua lại, nhưng giờ không còn giữ đủ mấy cái hộp gốc đi kèm nữa, mà chữ nhỏ xíu cũng khó đọc. Vậy nên đây là cách gọn gàng hơn để cất và sắp xếp mấy bộ nextruder của bạn! Đây là một hộp gập lại được, bấm khớp để đóng, và chứa vừa một bộ 5 nextruder cho XL 5-tool. Bản lề print-in-place có các chặn (stops) bên trong, khi mở hết cỡ sẽ ép các nextruder đứng thẳng, tiện để lấy ra và cũng giúp dựng chúng lên trong lúc đang nguội.

In ấn

Hộp được thiết kế cho nozzle 0.4mm và layer 0.2mm. Đừng ham dùng profile “0.2mm speed”, vì khe hở bản lề khá sít và profile tốc độ cần dung sai lớn hơn một chút. Ngoài ra, mình khuyên tăng infill lên 30% — không phải vì cần cứng hơn, mà vì các khoang bên trong khá nhỏ. Mình đã in bằng PLA. File 3MF có sẵn vài tuỳ chọn chữ (text) và tách mỗi phần thành một part riêng, phòng khi bạn muốn phối màu cho “đã”.

Cũng có hai file “blank” (nextruder-case.stl và nextruder-case-blank.3mf) không có chữ để bạn tự sơn hoặc remix text theo ý. Với ai dùng OpenSCAD thì trong file có tuỳ chọn để chỉnh các kiểu text và chấm (dots), cũng như làm hộp với số lượng nextruder khác. Mình dùng colorscad (Linux) để tạo file 3mf.

Hậu xử lý

Sau khi in xong, bẻ nhẹ bản lề cho tới khi một bên tách ra. Sau đó luồn vài con ốc M3 dài vào 5 lỗ, rồi gập hộp lại đến khi các con ốc tì vào một bên. Giờ bạn có thể gập thêm để tách nốt bên còn lại khỏi bản lề mà không làm gãy bản lề. Đóng mở vài lần là nó sẽ trơn nhanh thôi.

Cách dùng

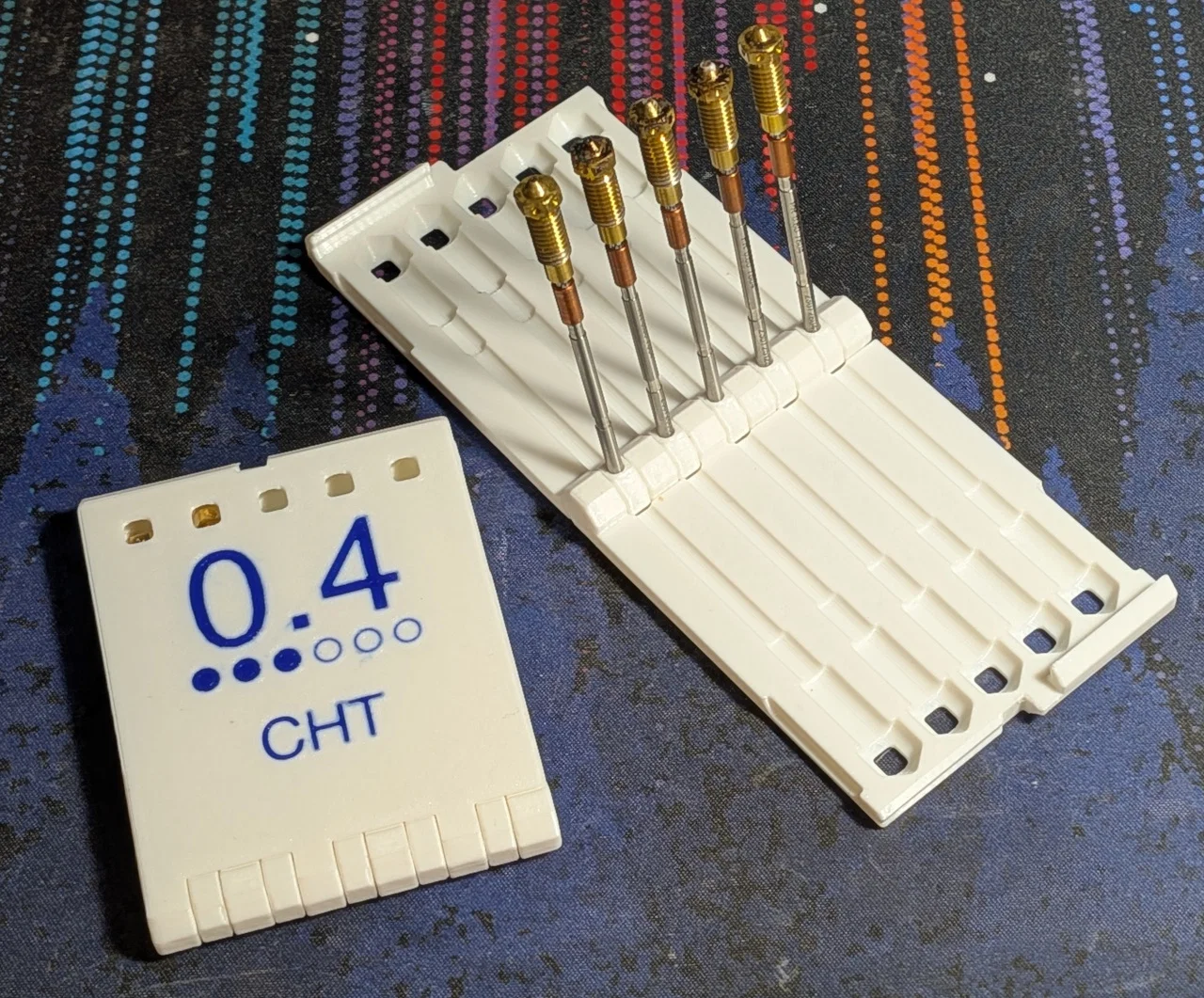

Chốt bản lề (hinge pin) có sẵn các lỗ để đặt phần đuôi của nextruder, và các chặn bên trong không cho hộp mở quá 180 độ; nhờ vậy khi mở ra, bản lề sẽ giữ các nextruder đứng thẳng. Thêm hoặc lấy nextruder ra xong thì cứ gập lại là đóng! Muốn mở, dùng phần gờ để móc tay ở cạnh, hoặc dùng tua vít hay vật tương tự ở khe xoay (twist-slot) gần đầu của nozzle ở giữa.
