HC-SR04 wallmount - casted (Vỏ treo tường đổ nhựa acrylic)

Hướng dẫn lắp ráp

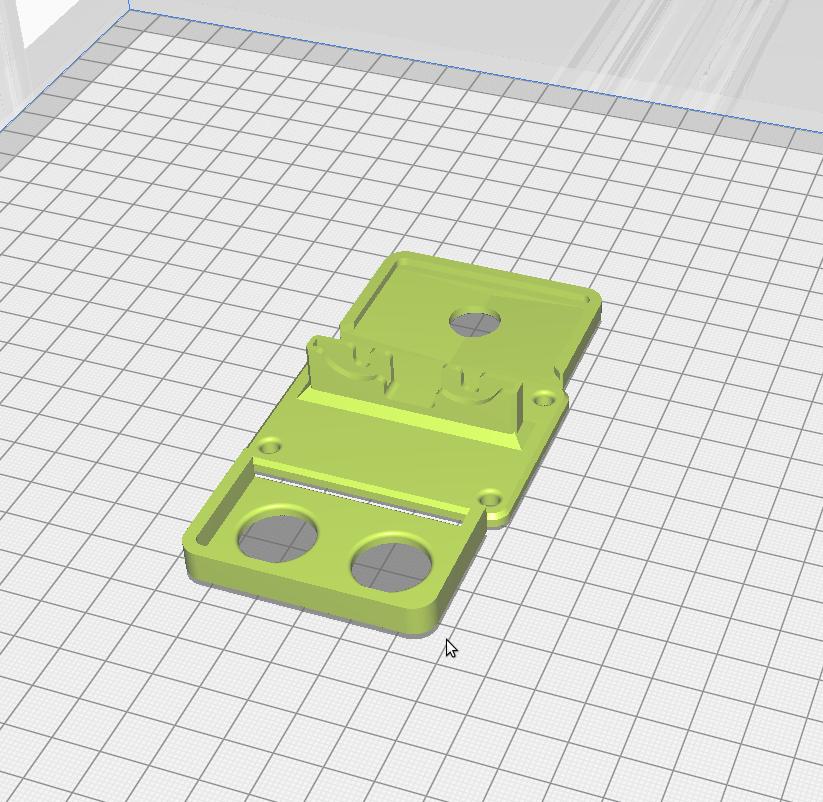

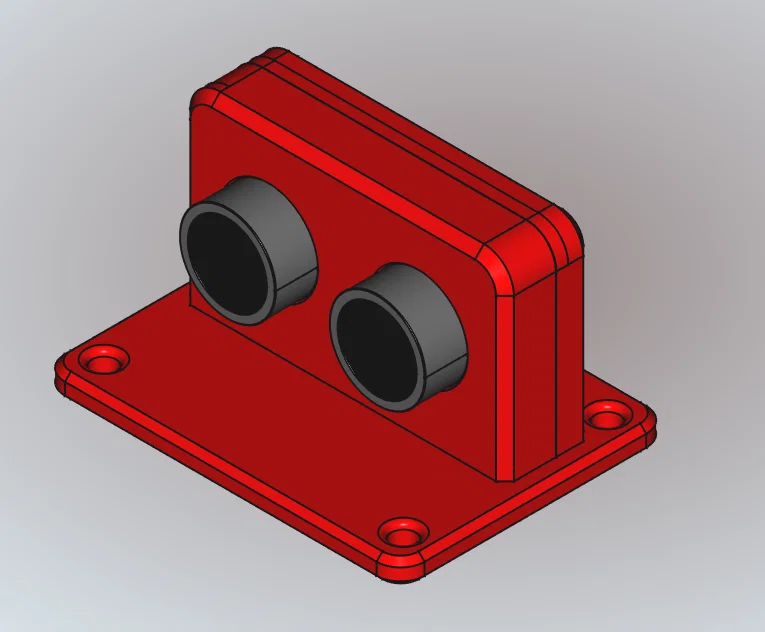

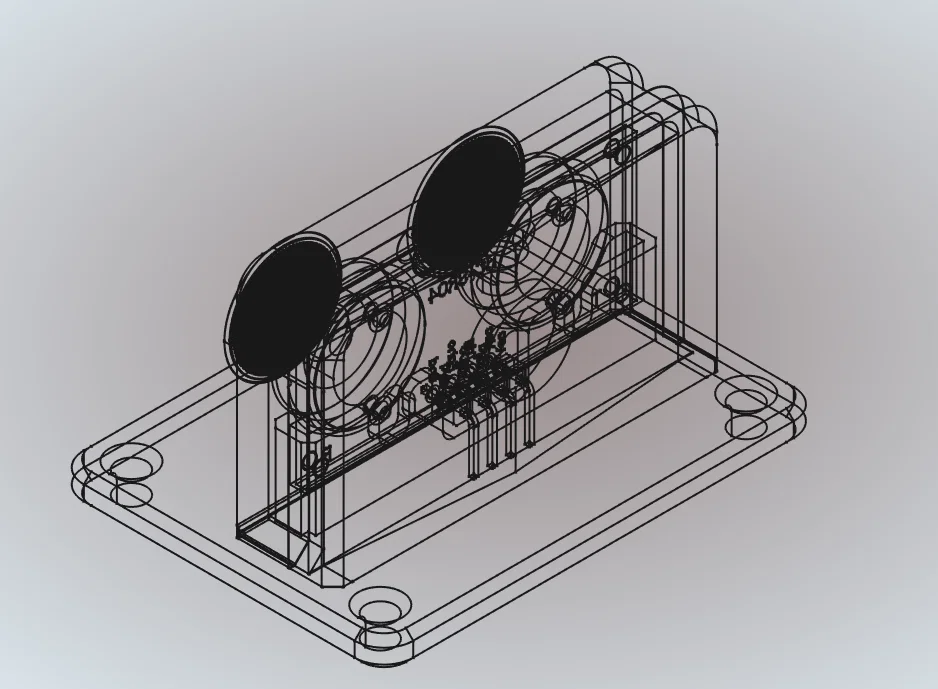

Vỏ này gồm ba phần được in 3D, dùng để bao bọc cảm biến siêu âm HC-SR04 và đổ nhựa acrylic (acrylic casting resin) vào bên trong nhằm tăng độ bền và khả năng kháng nước.

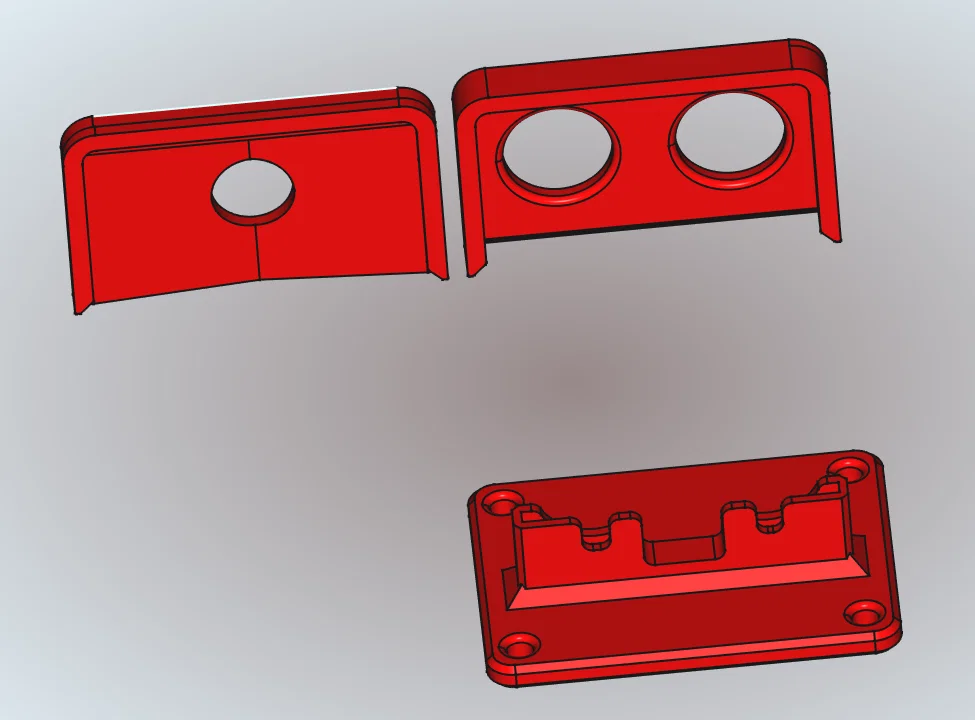

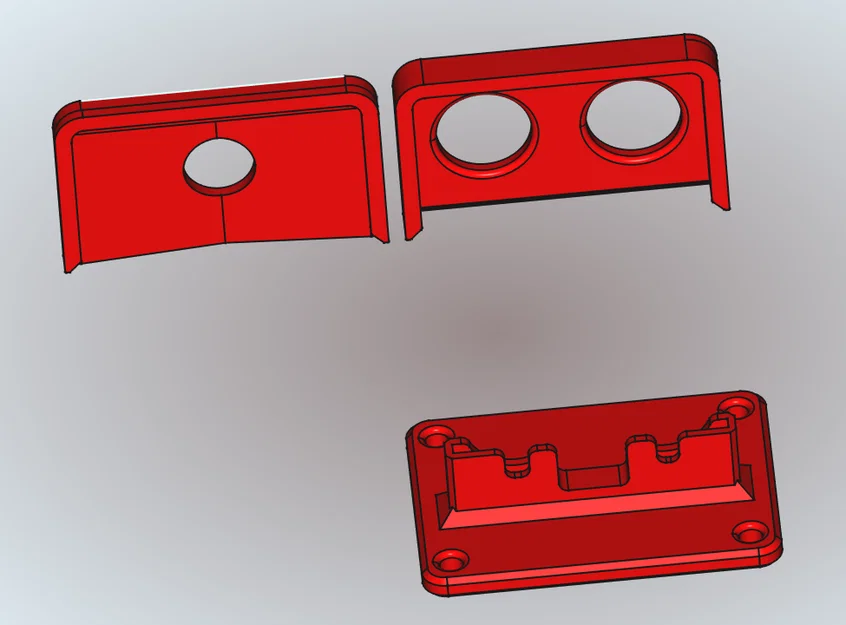

Các phần

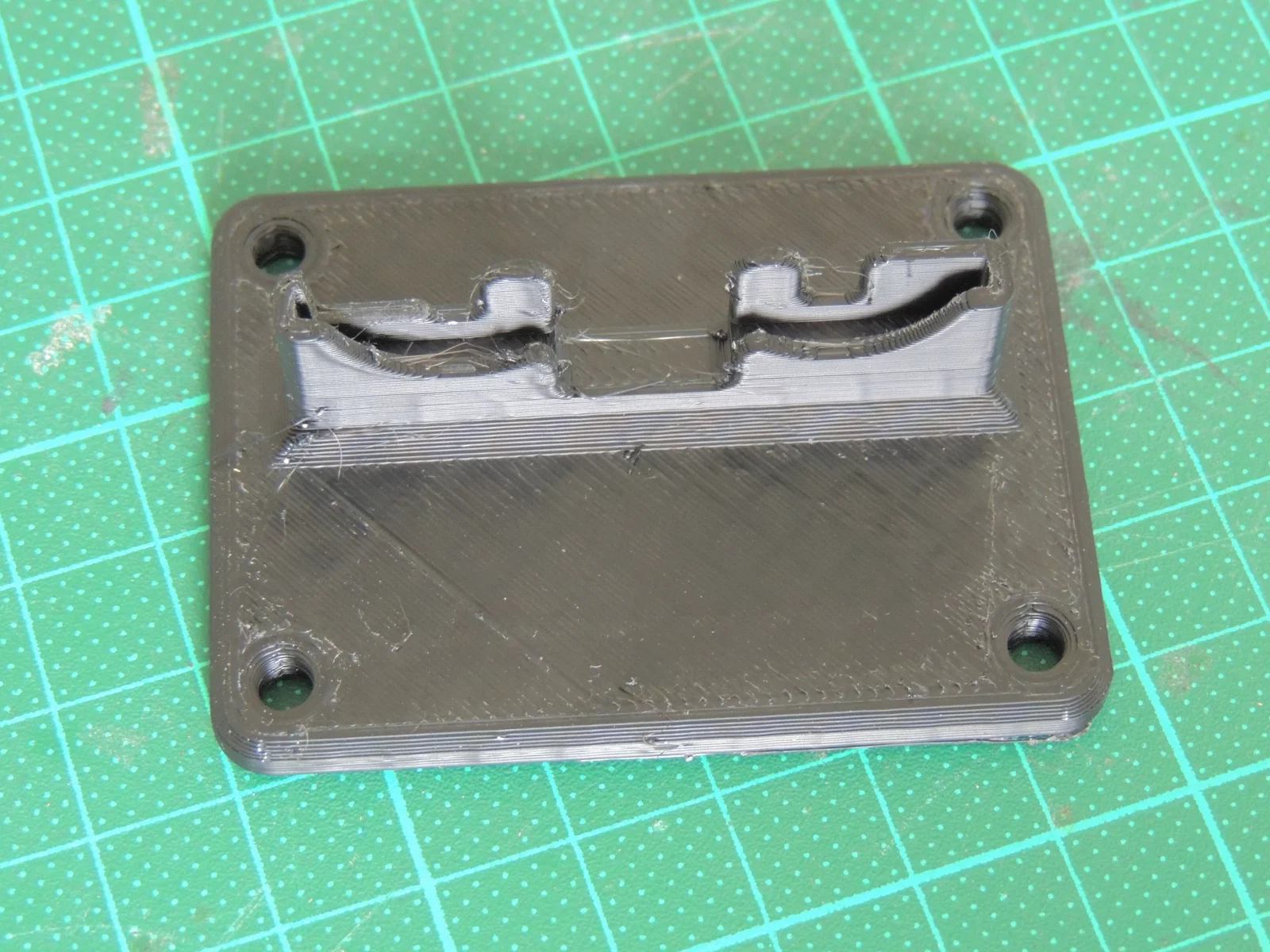

• Phần A — Tấm đế (Baseplate)

• Phần B — Tấm trước (Front plate)

• Phần C — Tấm sau (Back plate)

• Cảm biến siêu âm HC-SR04

• Keo CA (cyanoacrylate adhesive)

• Nhựa đổ khuôn acrylic (Acrylic casting resin)

Các bước lắp ráp

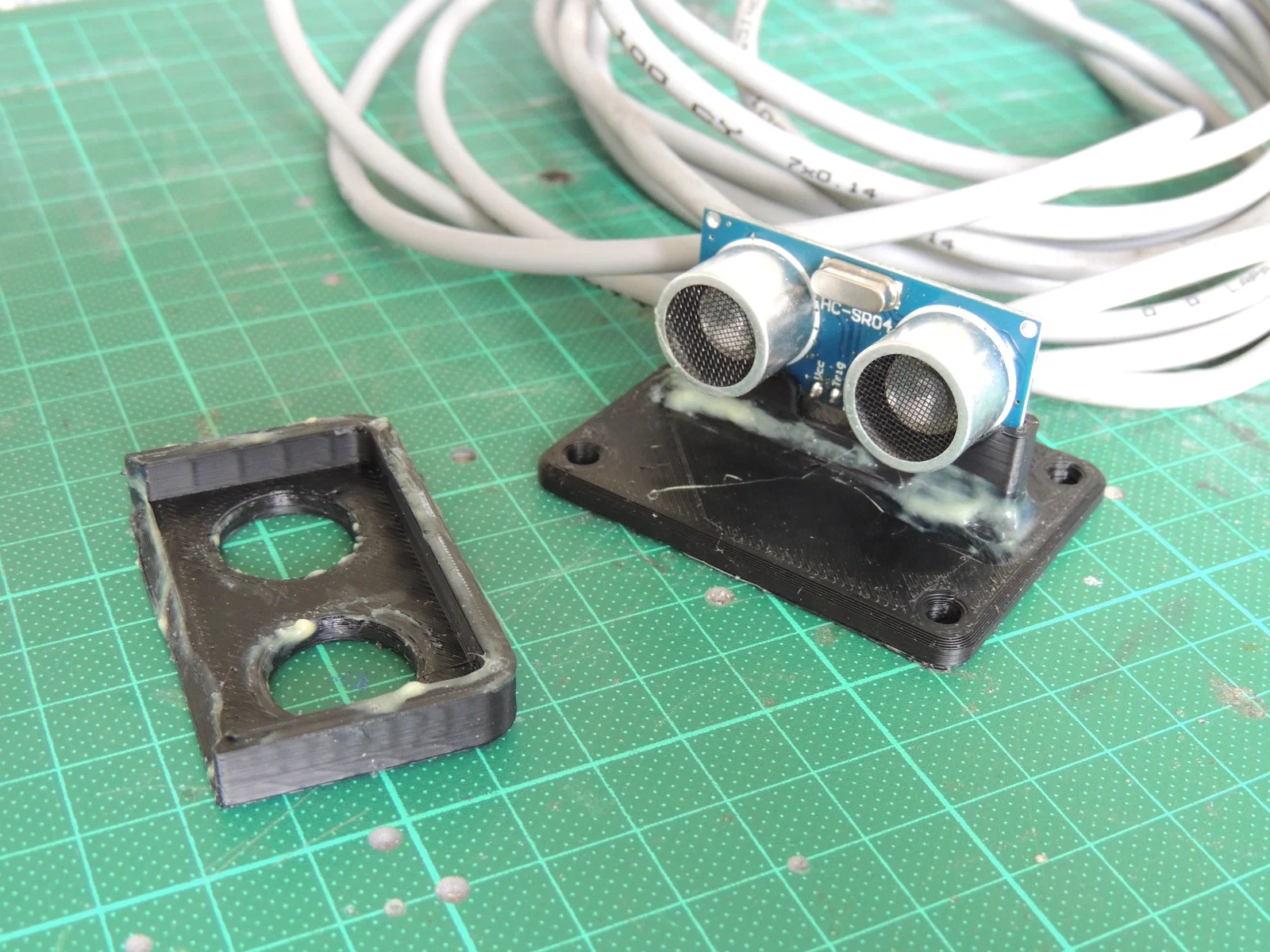

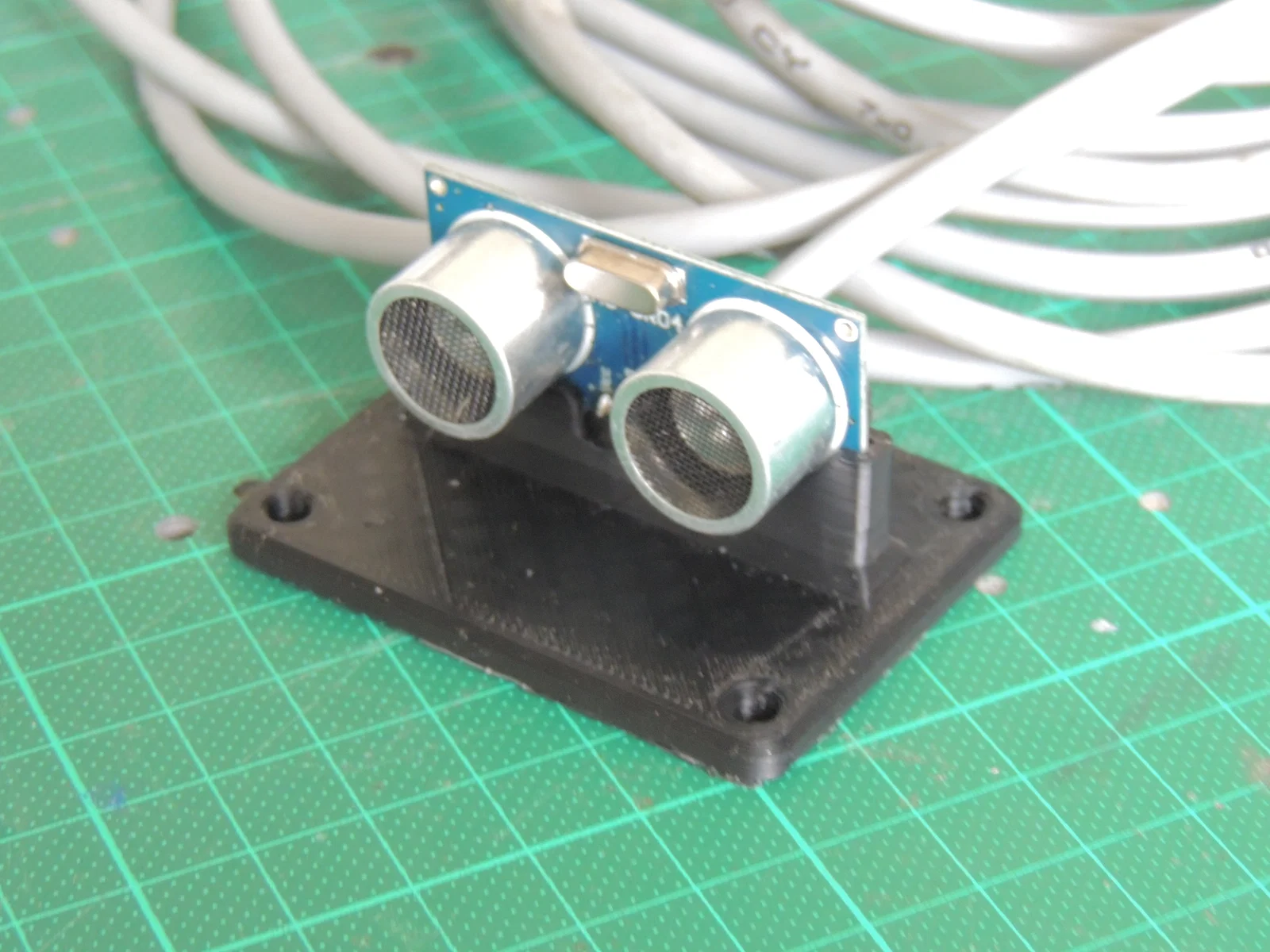

1. Gắn HC-SR04 vào trong

   • Đặt module HC-SR04 vào đúng khe tương ứng trên tấm đế (Phần A).

   • Canh cho cảm biến nằm sát (flush) và hai đầu phát/thu (transducers) thẳng hàng với lỗ mở phía trước.



2. Dán tấm trước

   • Đặt tấm trước (Phần B) lên trên tấm đế.

   • Cố định bằng một lượng nhỏ keo CA dọc theo các mép tiếp xúc.

   • Chờ keo khô/đóng rắn hoàn toàn rồi mới làm bước tiếp theo.

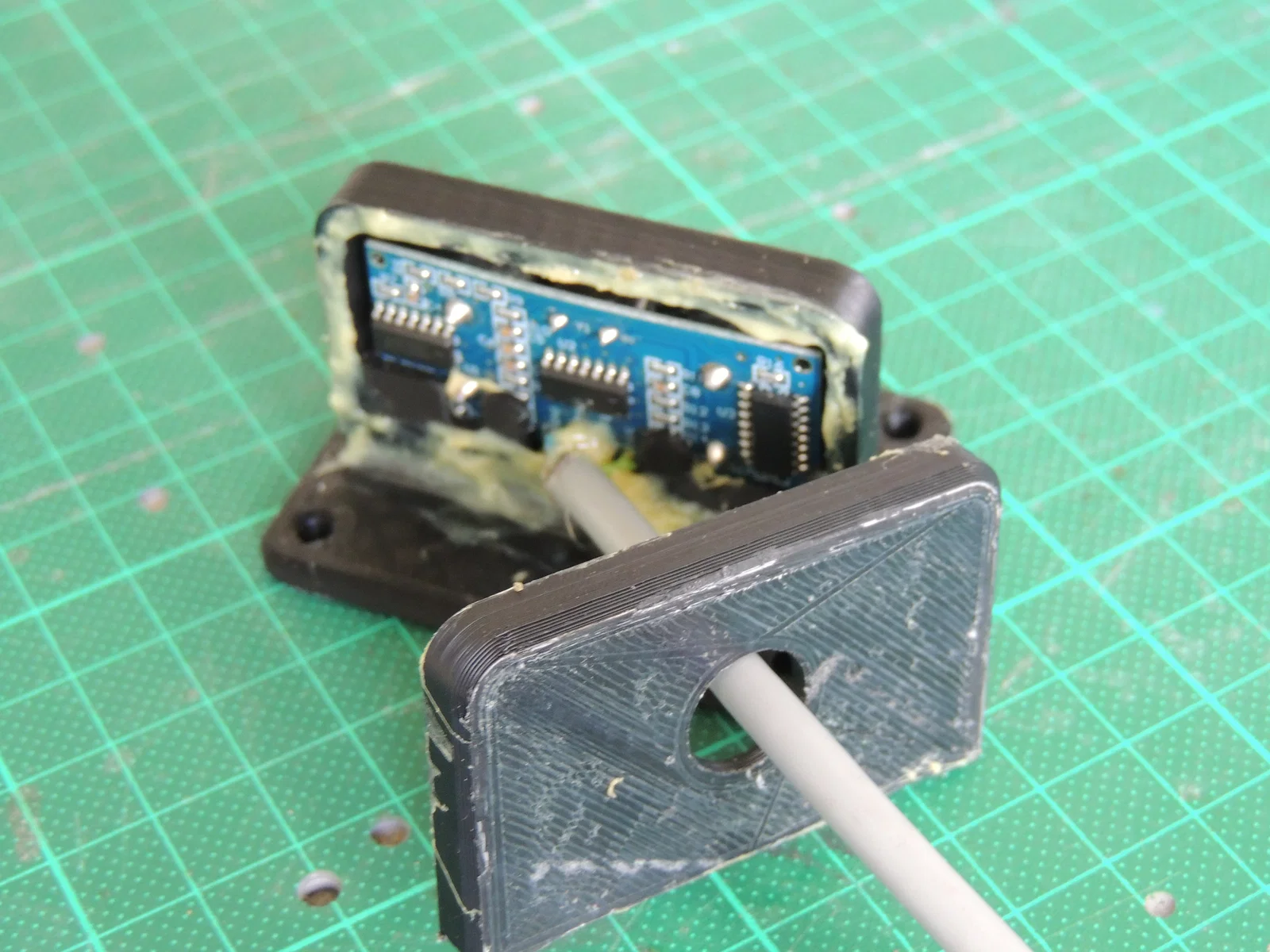

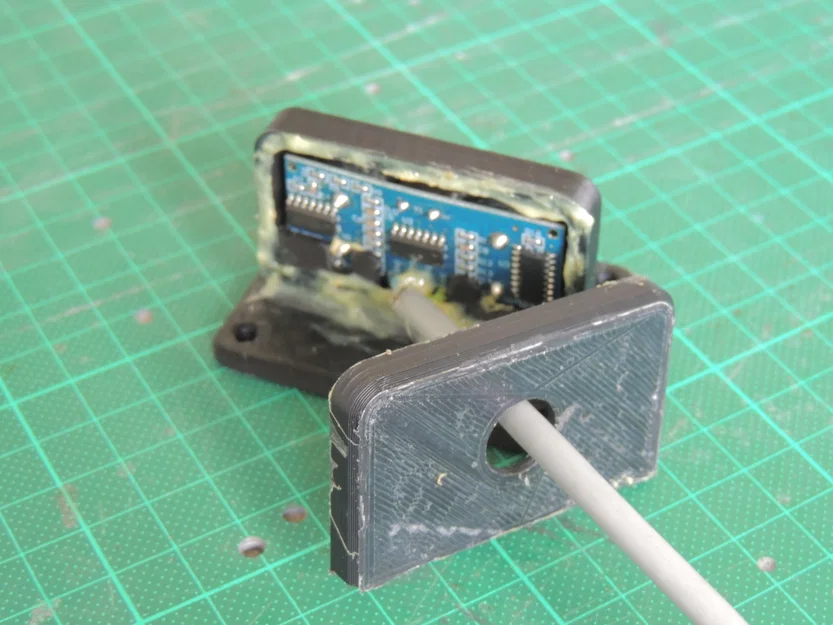

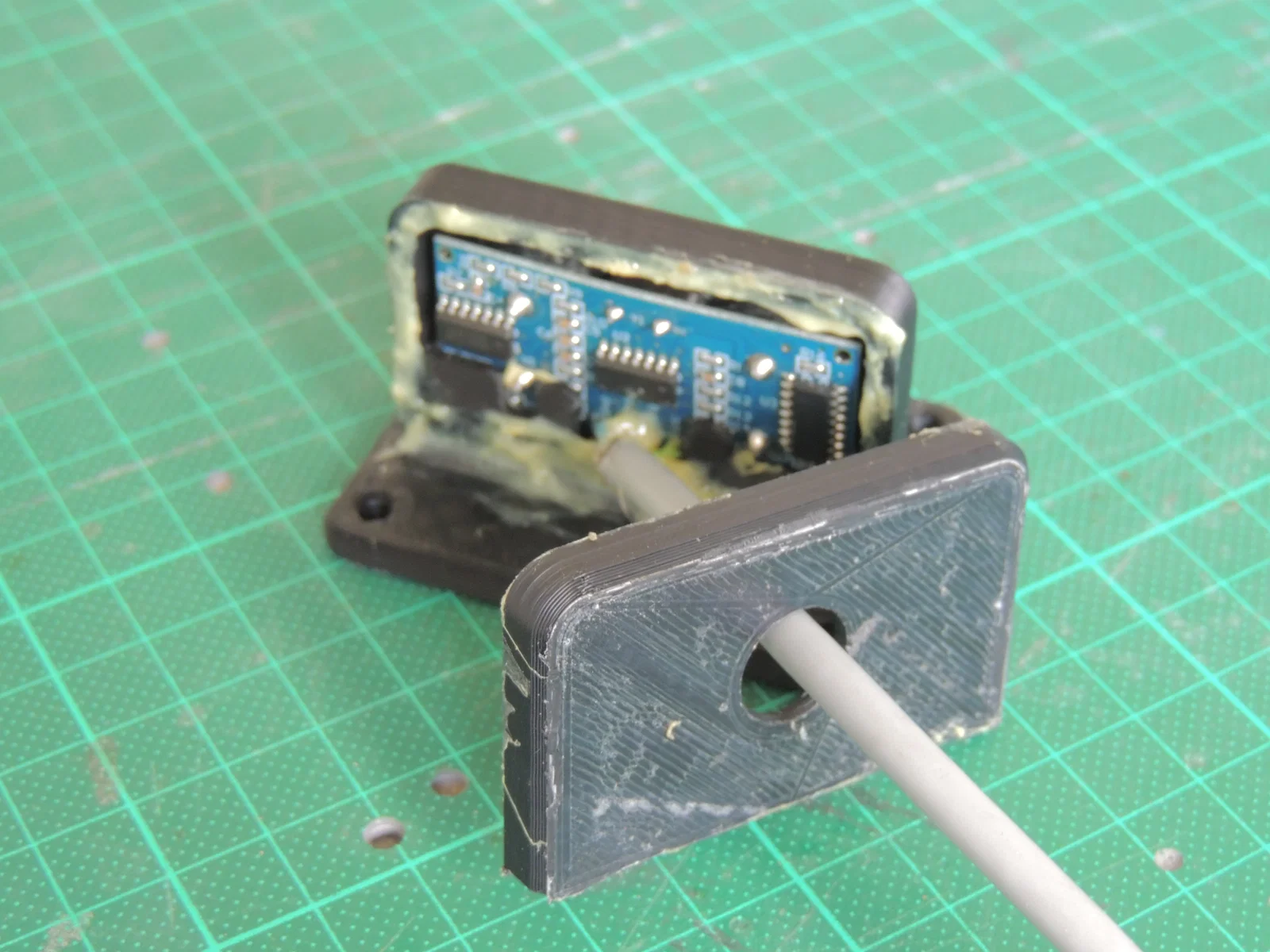

3. Lắp tấm sau

   • Luồn dây cảm biến qua lỗ trên tấm sau (Phần C).

   • Canh và đặt tấm sau vào đúng vị trí trên vỏ.

   • Dán cố định bằng keo CA.

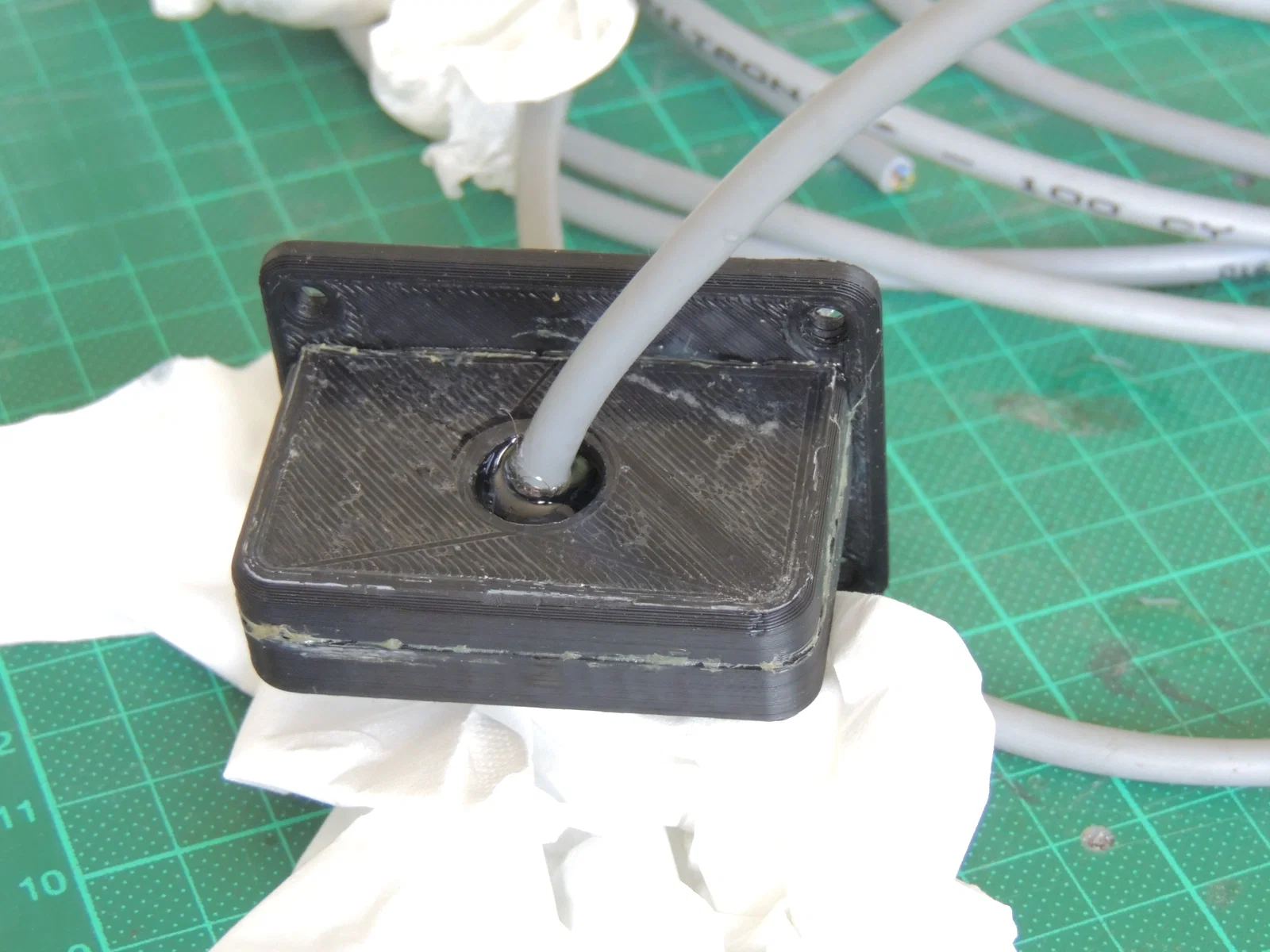

4. Bịt kín vỏ

   • Bôi thêm keo CA dọc theo tất cả đường ghép và mối nối.

   • Đảm bảo bịt kín mọi khe hở để tăng khả năng kháng nước và tránh rò nhựa khi đổ.

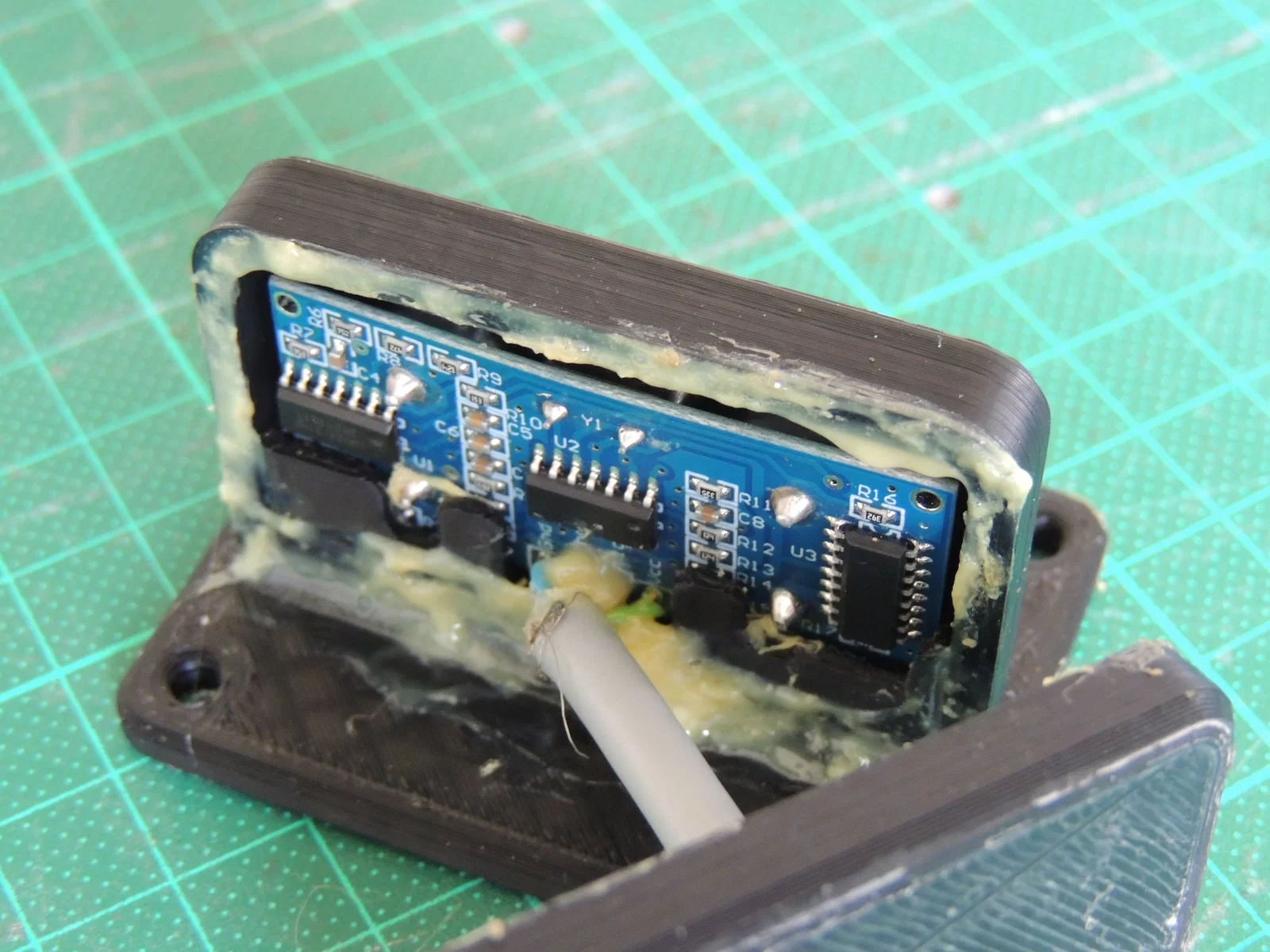

5. Đổ nhựa acrylic

   • Pha/chuẩn bị nhựa acrylic casting resin theo hướng dẫn của nhà sản xuất.

   • Đổ từ từ để hạn chế kẹt bọt khí.

   • Chờ nhựa đóng rắn hoàn toàn trước khi đem dùng.

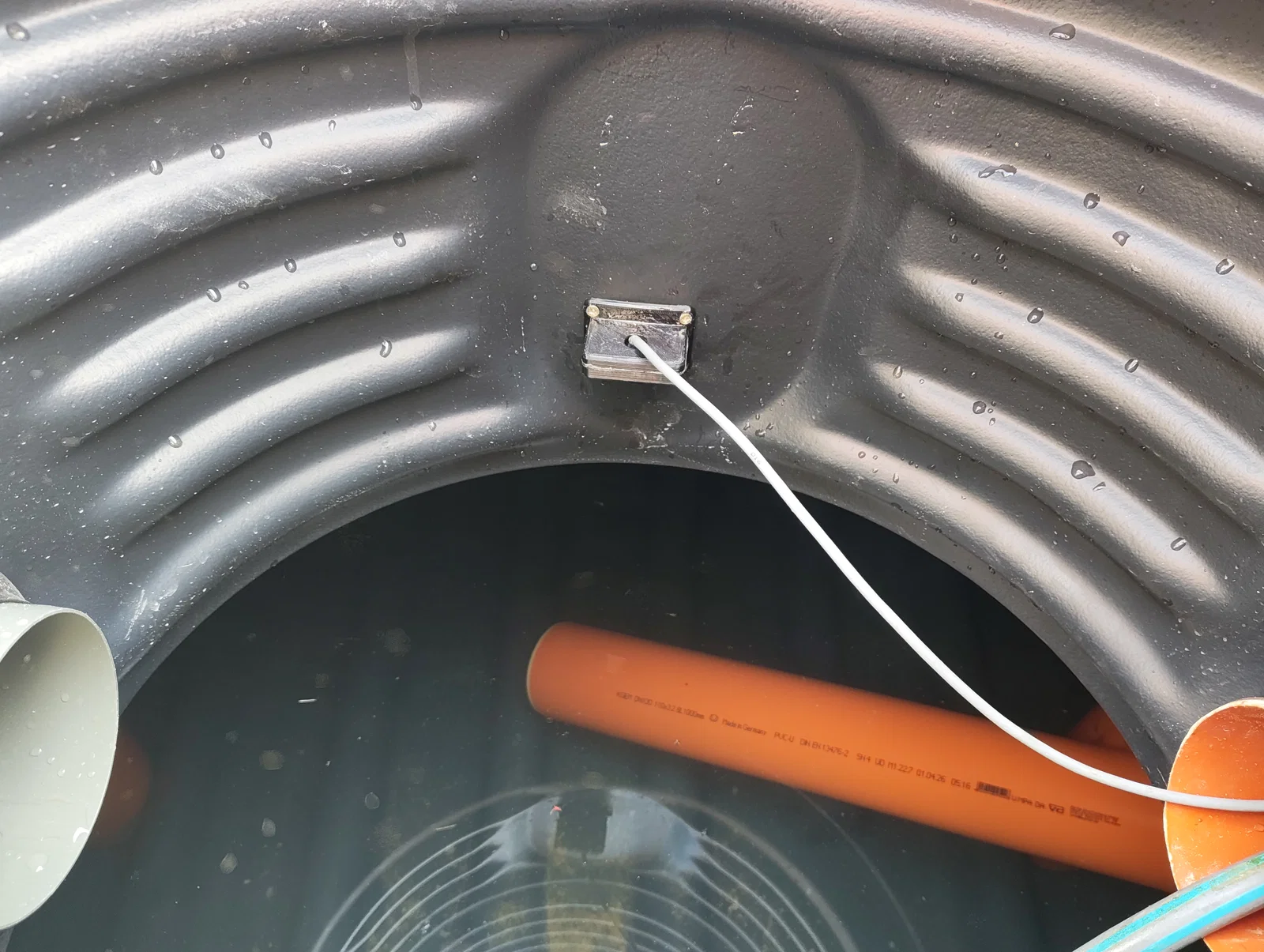

Xong và đã lắp đặt.
