Hộp lưu trữ base mini Parametric cho RPG & Warhammer (25–50mm)

Tổng quan

Nếu bạn đưa cho một dev chuột một cái bánh quy… à nhầm, một bộ WH bases…

Sau khi mình mua vài cái base chính hãng của GW để test mấy cái adapters cho Warhammer của HexiVault (mình không bao giờ tin một bản in mà chưa được cầm tận tay), thì phát sinh ngay vấn đề: làm sao giữ cho đống base gọn gàng, khỏi đổ tràn ra tùm lum. Thế là sau vài (hơi nhiều) tiếng mày mò, mình ra được hệ thống lưu trữ này. Nó giữ base theo từng chồng ngay ngắn, để gần tay, cần là lấy nhanh, còn không dùng thì vẫn khóa cố định tại chỗ.

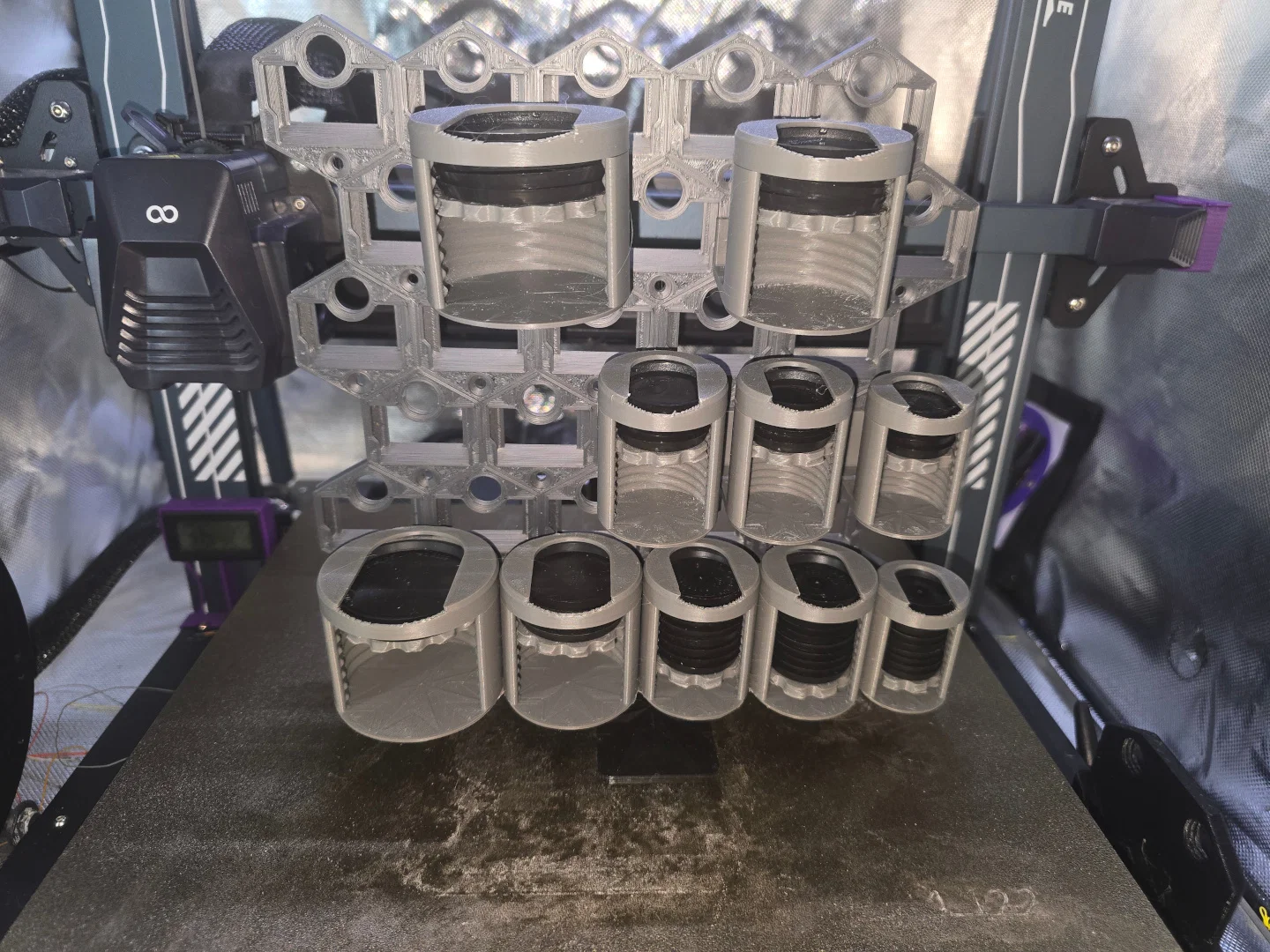

Thiết kế này có thể cấu hình và tương thích với GOEWS wall system, nhưng không bắt buộc phải dùng GOEWS.

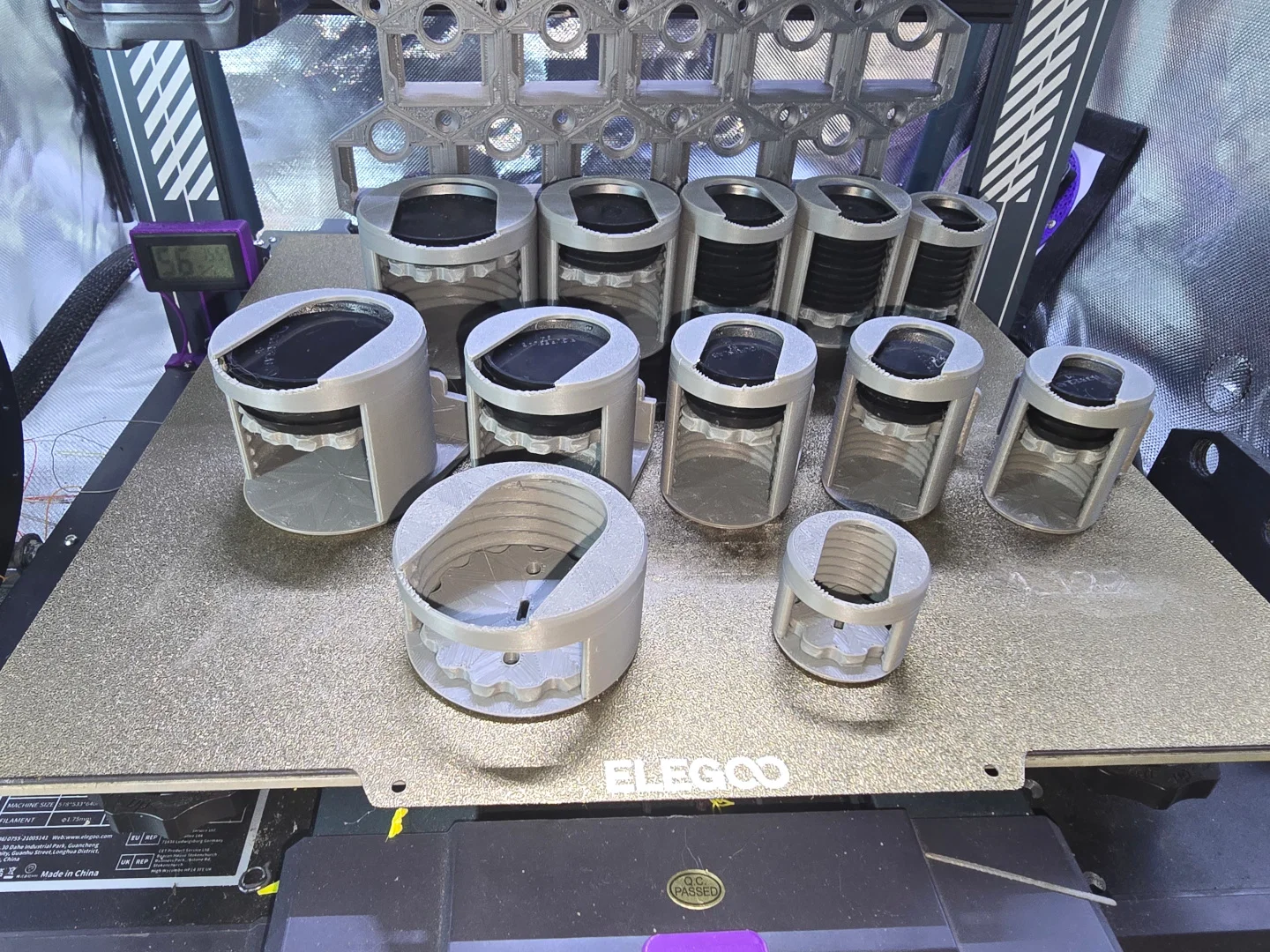

Mấy cái base stacker này có thể dùng riêng lẻ hoặc ghép lại để thành một cụm chứa vài chồng base—cùng size hoặc khác size đều được.

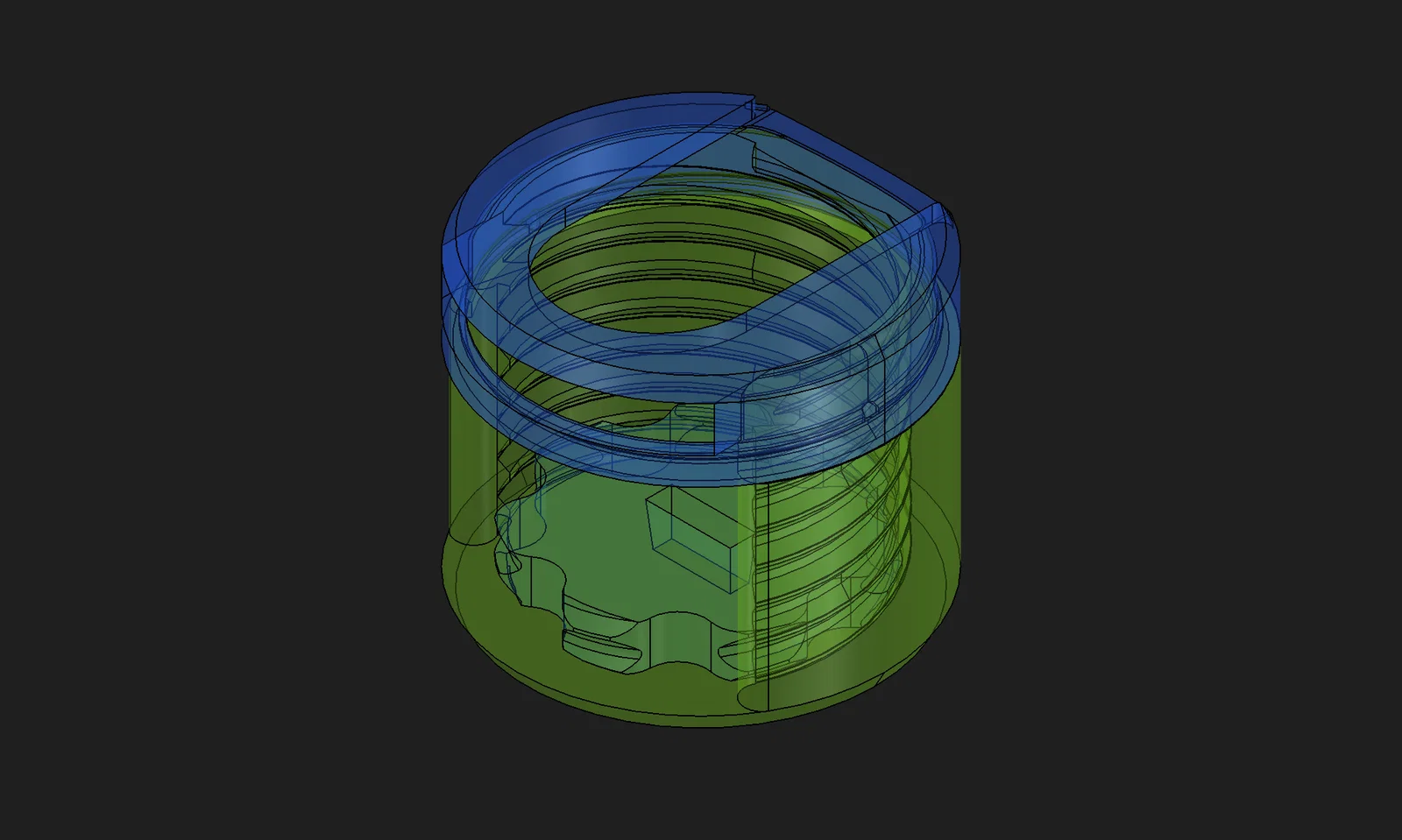

Thay vì dùng lò xo hay kiểu gravity feed rút từ dưới lên, mẫu này dùng một “lift” dạng vít xoay (rotating screw base) để nâng chồng base lên tới miệng stacker. Khi xoay nắp (lid) về vị trí mở thì bạn trượt base ra được; còn khi đóng lại thì base sẽ được giữ cố định.

Parametric

Các file nguồn FreeCAD đi kèm đã được cấu hình dạng parametric, cho phép chỉnh từng holder theo nhu cầu. Tùy chọn gồm: size, phần đế “half square” để dùng khi ghép nhiều holder, backplate và supports.

Có một bản assembly mẫu trong BaseStackerGOEWS.FCStd) (là một base stacker đơn) có tích hợp để treo tường cho gọn.

Ngoài ra có một file FreeCAD ví dụ (SimpleStackerAssm.FCStd) đã set sẵn để ghép 5 holder khác nhau thành một cụm phù hợp để bàn hoặc treo tường. Một file khác (SimpleStackerAssmG.FCStd) ghép 5 base stacker với một GOEWS backplate bản rộng thành một khối.

Cả hai ví dụ dạng “Assm” đều được cấu hình để dùng với base tròn từ Citadel base pack 1 và base pack 2. Mục đích là giúp những bạn chưa quen FreeCAD vẫn có thể lấy được holder tùy biến theo nhu cầu.

Lưu ý: đây là cấu hình đơn giản và hữu dụng nhất mà mình có thể bắt đầu. Nếu cần thêm cấu hình khác, để lại bình luận cho mình biết nha.

In 3D

Nguồn (Sources)

Nếu bạn tải file nguồn FreeCAD về và xem, trong object “Stacker” sẽ có “Params” với hai mục chính để chỉnh là “Count” và “Size”. Ngoài ra, để ghép thành cụm để bàn hoặc treo tường thì có các mục “Base Back Wall”, “Base Rib”, và “Base Type” (hiện chỉ mới có “None” và “Half Square”).

Nếu cần thêm size khác, bạn có thể bổ sung vào cuối bảng định nghĩa (table definition) trong spreadsheet của BaseStacker.FCStd.

Hướng in (Orientation)

Tất cả part .step và .stl đã được export sẵn theo đúng hướng in dự kiến.

Chiều cao layer (Layer Height)

Mẫu này được thiết kế để in ở layer height 0.28mm, nhưng các mức khác vẫn dùng được. Vì thiên về tính năng là chính, mình thường in với thiết lập draft “thoáng” hơn một chút.

Supports

Các chi tiết “lid” cần supports. Bạn có thể bật supports cho toàn bộ; và có thể chỉ có phần vít “lift” là thỉnh thoảng kích hoạt vài brim nhỏ ở đáy.

Hậu xử lý sau in (Post-Print)

Mỗi stacker sẽ cần lắp đúng một miếng “lift” đúng kích thước, rồi vặn xuống đáy. Lắp “lift” với mặt nằm trên print bed quay xuống dưới, vì nó có một rãnh để dùng tua vít chuẩn 1/4" (đầu rãnh có độ thuôn). Có thể nó sẽ hơi sít, nhất là đoạn gần đáy. Dùng tua vít vừa ấn vừa xoay lúc đầu sẽ giúp “ráp” cho trơn và làm mòn bớt cạnh nhám.

Các lift size lớn còn có hai lỗ oval để bạn kẹp bằng kìm mũi nhọn (needle-nosed pliers) mà xoay. Cả rãnh tua vít lẫn các lỗ này cũng hữu ích nếu lift bị kẹt, vì bạn có thể xoay ngược lại một chút để nhả ra.

Sau khi vệ sinh bavia, lắp lift và “break-in” cho trơn rồi, hãy bấm (snap) một cái lid đúng size lên mỗi stacker. Nhớ kiểm tra để nó xoay được trọn vòng.

Cách dùng

Nạp base (Loading)

Để nạp base vào stacker, xoay lid về vị trí mở: rãnh ngang hướng ra phía trước và thẳng hàng với phần hở của thân stacker. Bạn có thể xoay lift lên gần miệng rồi hạ xuống từ từ trong lúc bạn xếp từng cái base vào.

• Để dễ lấy ra, khuyến nghị xếp base theo kiểu úp ngược.

Sau khi đã nạp đủ base cho stacker đó, xoay lift nhẹ để nâng lên cho tới khi cái base trên cùng chạm sát vào lid. Đừng siết quá tay vì có thể làm bung lid.

Lấy base ra (Unloading)

Để lấy một cái base ra, chỉ cần xoay lid về vị trí mở rồi dùng ngón tay đẩy cái base trên cùng trượt ra khỏi rãnh phía trước. Sau mỗi lần lấy, xoay lift nhích nhẹ để các base còn lại luôn ở vị trí dễ đẩy ra.

Khi lấy xong, xoay lid về vị trí đóng và kiểm tra lift đã được xoay để giữ chặt chồng base còn lại, tránh lắc kêu.
