Aegis Chamber – Enclosure cách nhiệt cho Voron V0.2

Khung lắp sẵn với Hammerhead-Nuts + TPU-Sealing

Repo: https://github.com/WhsFortune/Projekt-Aegis

Voron V0 dùng 1515-extrusion – bắt panel bằng ốc dù có No Drop Nuts thì lúc bảo trì vẫn hay “căng” vì dễ vướng víu...

Aegis xử lý kiểu khác:

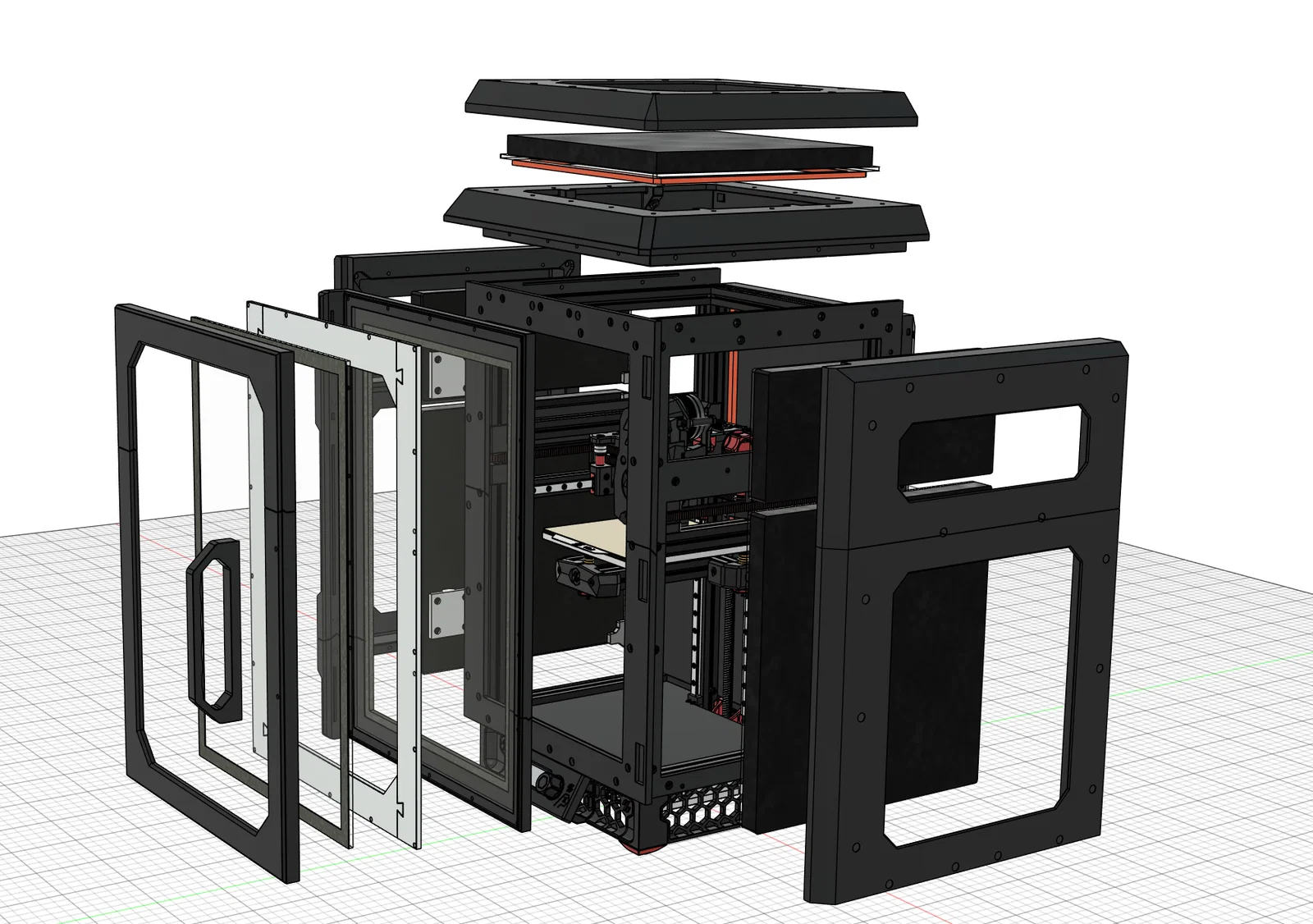

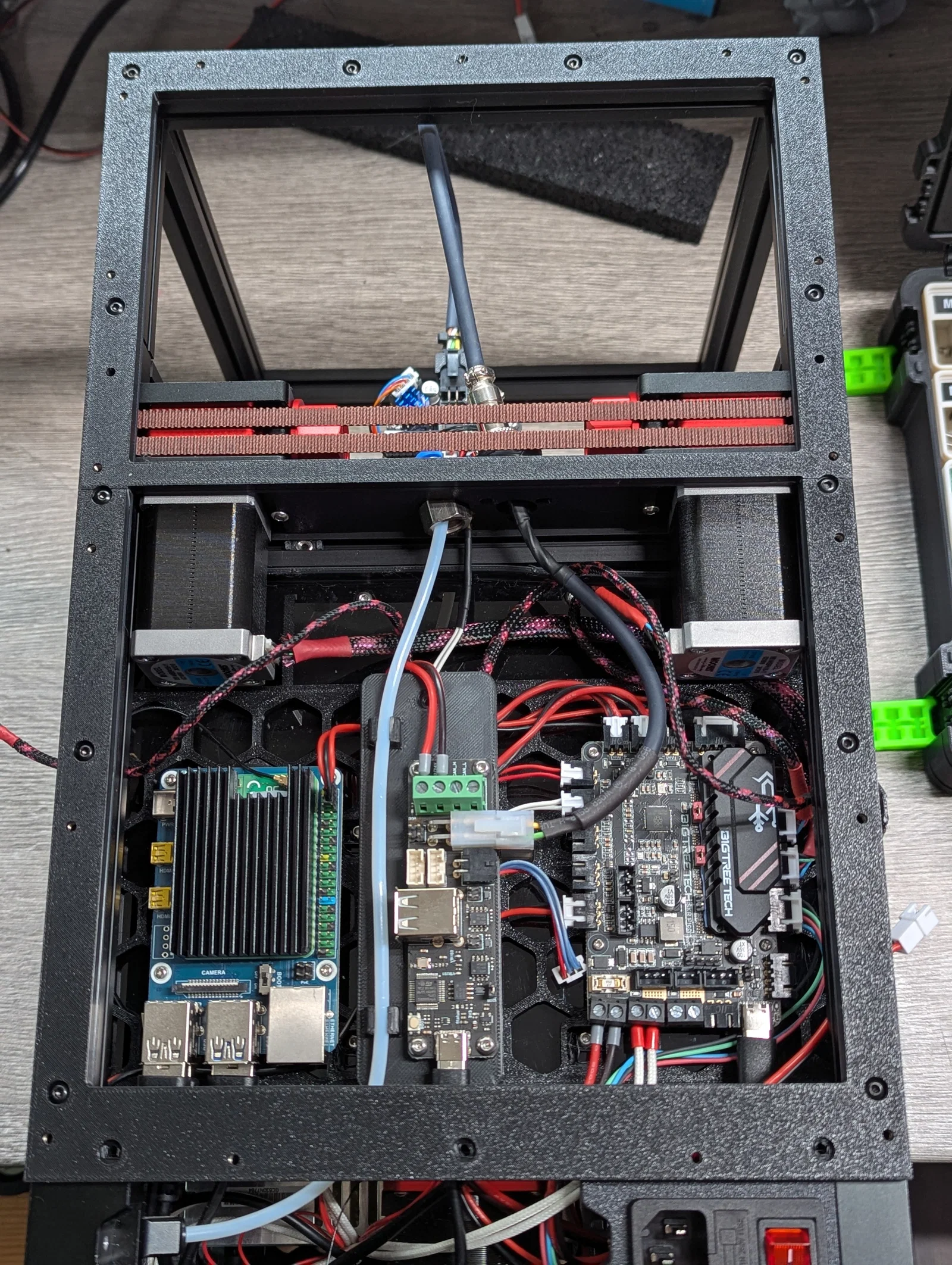

• Một khung in 3D sẽ được bắt cố định một lần lên các extrusion của máy (dùng No-Drop-Nuts Community-Mod)

• Khung được lắp sẵn 41× M3 Hammerhead-Nuts → mọi con ốc về sau (panel, tophat, v.v.) đều bắt vào các nut đã nằm sẵn trong khung

• Gioăng TPU 98A tự in được gài (clip) vào khung và khi siết ốc sẽ ép sát vào nhôm extrusion → kín khe hở

• Kết quả: khi tháo/lắp các panel bảo trì sẽ không còn cảnh rơi mất nut hay phải lo luồn nut lại nữa

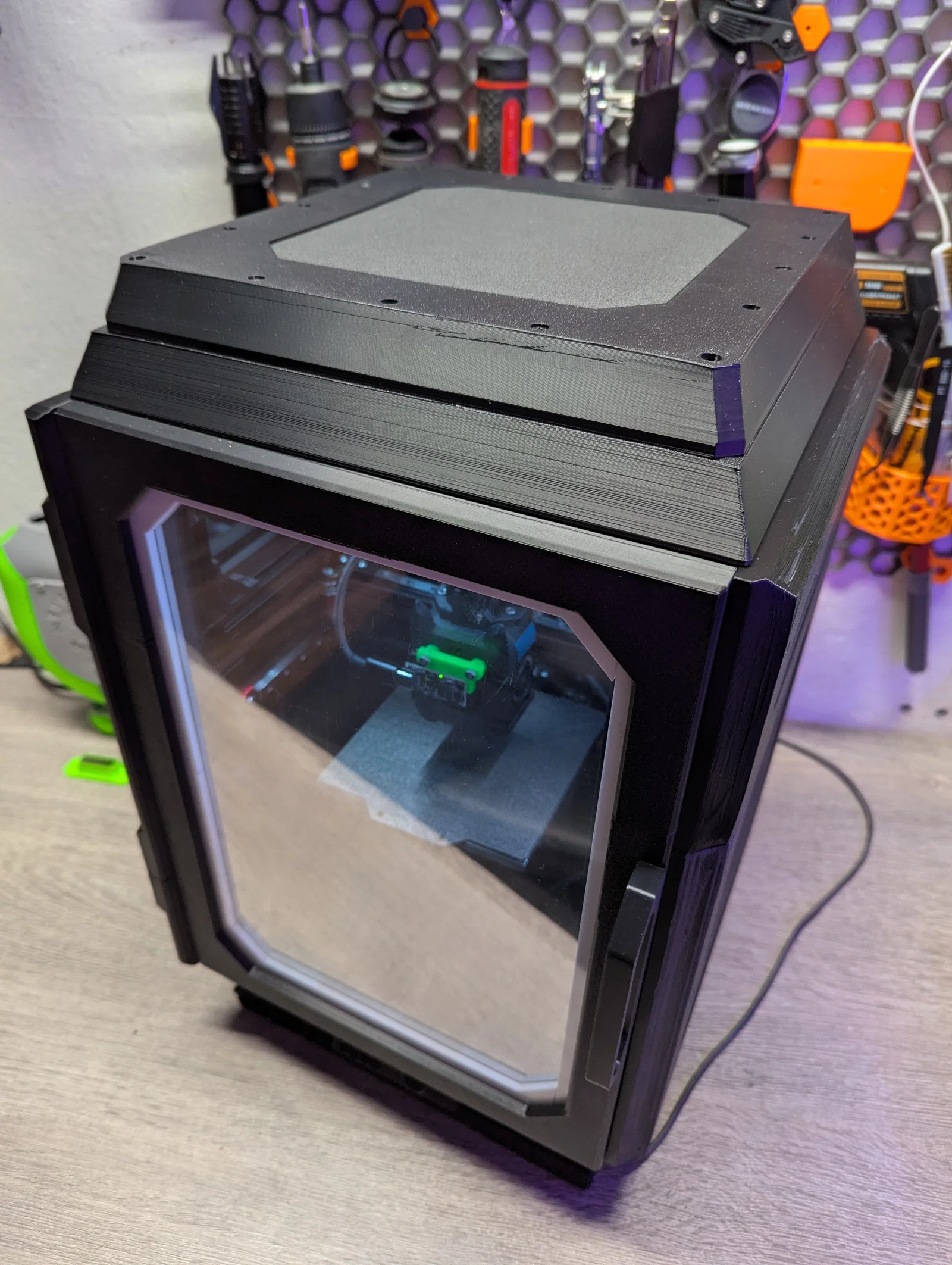

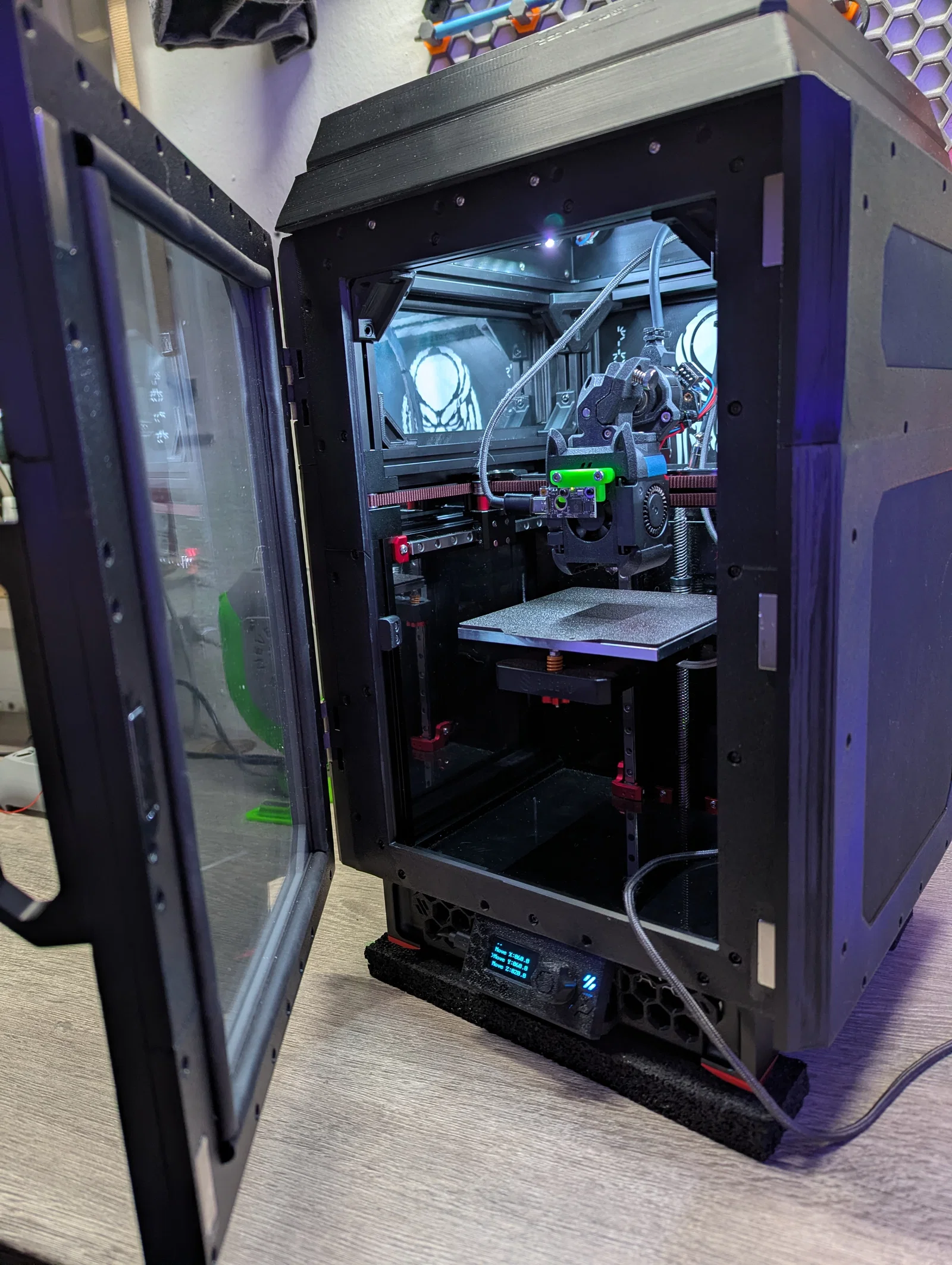

Cửa: kính đôi với lớp không khí 5 mm

Hai tấm plexiglas 3 mm (240×337 mm) lấy từ Formbot Trident 350 kit, được tách cơ học bằng một khung spacer màu trắng in riêng. Quanh khung dán dải gioăng 10×1 mm từ V0-kit → làm kín bề mặt tiếp xúc với tấm kính. Cách nhiệt “đúng nghĩa” thay vì chỉ 1 lớp kính.

Dùng M5 T-nuts thay Heat-Inserts ở điểm chịu lực

Tại vị trí bắt bản lề có M5 T-nuts đặt trực tiếp trong chi tiết – ốc M5×12 ăn thẳng vào ren. T-nuts nằm ngang trong vật liệu khó bị tuột/rách như heat-set insert khi chịu tải lâu dài.

Hệ backpanel (2 mảnh)

• Backpanel có cách nhiệt (bên trong Armacell + tùy chọn dán film gương, GX12-bulkhead cho CAN)

• Panel quạt với 2× quạt 80×80×10 mm để làm mát motor + luồng gió cho E-bay fan

Đèn LED

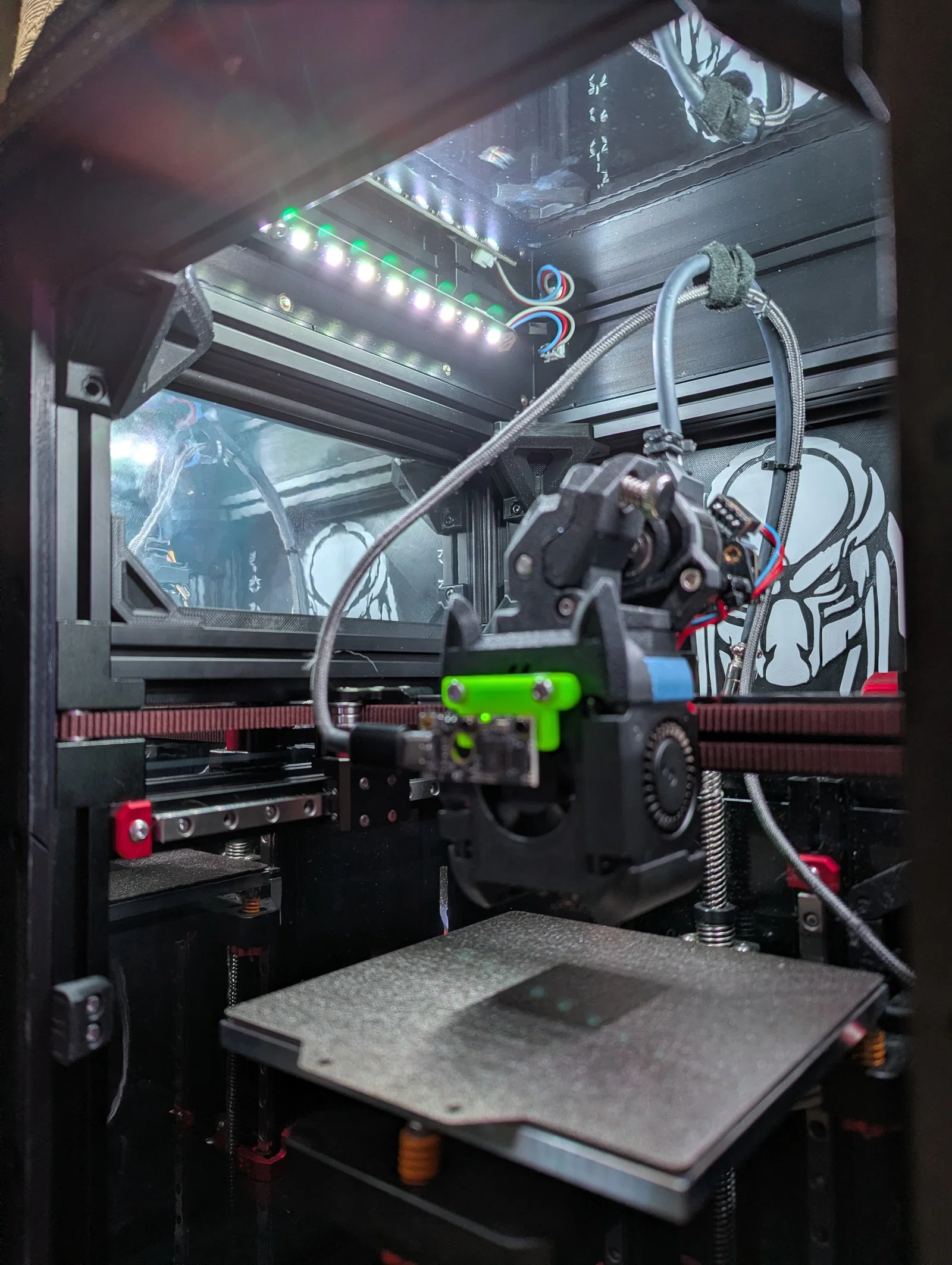

2× LED Matchsticks dài 158 mm gắn hai bên trong tophat (đúng style V0 tiêu chuẩn).

Bill of Materials – Tổng quan

Vị trí

Loại ốc

Số lượng

Dùng cho

Khung → Alu-extrusion

M3×8 đầu dù

70

Dùng No-Drop-Nuts trong 1515-extrusion

Khung → Tophat

M3×18 đầu dù

12

Bắt vào heat-set inserts trong tophat

Tophat (bắt ốc bên trong)

M3×60 lục giác

16

Bắt vào alu-extrusion

Panel cách nhiệt bên hông

M3×25 lục giác

32

Bắt vào Hammerhead-Nuts của khung

Backpanel có cách nhiệt

M3×25 lục giác

2

Bắt vào Hammerhead-Nuts của khung

Backpanel có cách nhiệt

M3×20 lục giác

9

Bắt vào Hammerhead-Nuts của khung

Backpanel ↔ panel quạt

M3×8 đầu dù

8

–

Panel quạt ↔ backpanel

M3×15 đầu dù

6

–

Quạt (8010) → gá

M3×8 đầu dù

8

2 quạt × 4, dùng heat-set inserts

Các iso-panel bắt với nhau

M3×6 đầu dù

14

Dùng M3 square-nuts

Cửa

M3×12 đầu dù

18

Dùng heat-set inserts trong cửa

Bản lề

M5×12 đầu chìm

8

4 ở panel trái + 4 ở cửa

Tổng số lượng cần mua

Loại ốc

Tổng số lượng

M3×6 đầu dù

14

M3×8 đầu dù

86 (70 + 8 + 8)

M3×12 đầu dù

18

M3×15 đầu dù

6

M3×18 đầu dù

12

M3×20 lục giác

9

M3×25 lục giác

34 (32 + 2)

M3×60 lục giác

16

M5×12 đầu chìm

8

Đai ốc (nuts)

Vị trí

Số lượng

Chức năng

M3 Hammerhead-Nuts

41

Lắp sẵn trong khung in – dùng để bắt toàn bộ panel tháo rời (2 bên + backpanel)

M3 đai ốc thường (trong vỏ No-Drop-Nut)

70

Cho 1515-extrusion của máy → cố định khung. Không dùng T-nut vì rãnh 1515 hẹp quá

M5 T-nuts (nằm trong chi tiết in)

8

Ăn ren trực tiếp cho ốc bản lề (M5×12). 4 ở iso-panel trái + 4 ở cửa (2 bản lề × 4 lỗ)

M3 Square-Nuts (đai ốc vuông)

16

14 cho liên kết panel bên + 2 trong tay nắm cửa

Linh kiện chính:

• Cửa plexiglas: 2× 240×337×3 mm (cắt từ Trident-kit)

• Plexiglas iso-panel: 4× tấm zin từ V0-kit

• 2× quạt 8010, 2× LED Matchstick 158 mm, 2× JST 3-Pin Female

• 1× GX12 bulkhead, 2× bản lề 38×38, 6× nam châm 30×10×3 mm

• Armacell xốp cách nhiệt 20 mm (~0,3 m²), 10 m gioăng cửa xe EPDM 12×14 mm

File để in

Trong thư mục /3MF – 8 file, đánh số theo thứ tự in:

File

Nội dung

1

Master

2

Cửa (kèm khung spacer màu trắng)

3

Khung cửa lớn (có CAD support)

4

Khung cửa nhỏ (có CAD support)

5

Iso-panel nhỏ L (có CAD support)

6

Iso-panel lớn L (có CAD support)

7

Kẹp iso-panel

8

Gioăng TPU (tách riêng – in bằng TPU 98A!)

Hướng dẫn lắp ráp

Hướng dẫn từng bước đầy đủ kèm 40 ảnh lắp ráp:

https://github.com/WhsFortune/Projekt-Aegis/blob/main/Anleitung.md

Tương thích

• Đã test trên Voron V0.2r1 (Formbot-kit)

• Không dành cho V0.1

• Tham chiếu plexiglas: kính cửa lấy từ Formbot Trident 350 kit (cắt còn 337 mm), kính iso-panel lấy từ V0 standard kit
