Vỏ nút E-Stop 22mm gắn nam châm

Vỏ nút E-Stop 22mm gắn nam châm

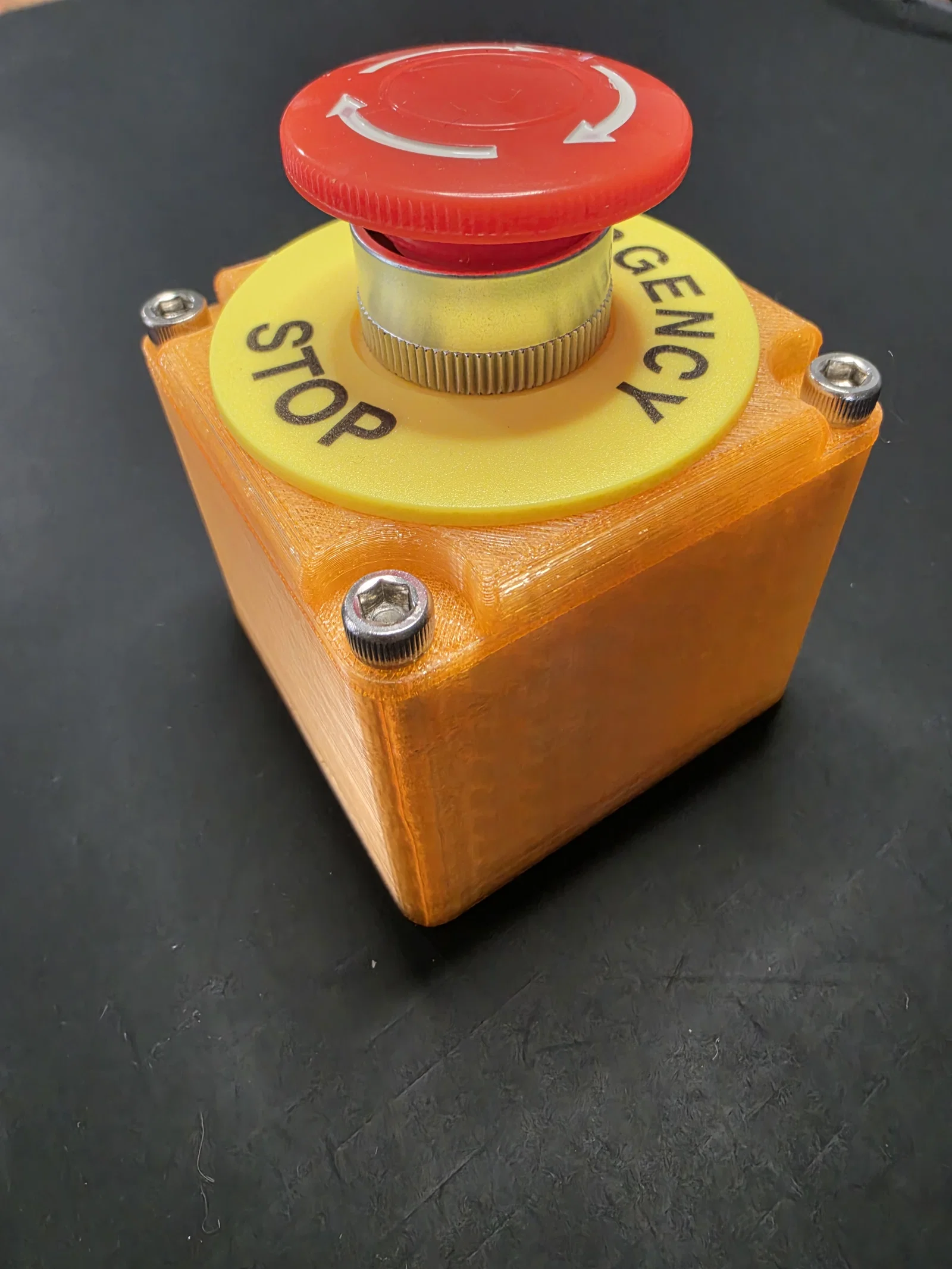

Đây là một cái vỏ gắn nam châm cho nút E-stop dạng “mushroom” 22mm phổ thông. Mình làm chủ yếu cho vui, làm đồ trang trí trong xưởng và có cớ bấm cái nút đỏ to cho đã tay mà không cần bắt cố định vào đâu.

Nó bám được lên bề mặt kim loại như thùng đồ nghề, máy móc, bàn thao tác, tủ, xe đẩy, kệ, hoặc bất cứ thứ gì hút nam châm. Ý tưởng rất đơn giản: thả một nút E-stop 22mm vào, gài nam châm vào phần đế, vậy là có ngay một “nút hoảng loạn” tháo lắp nhanh để chơi trong xưởng.

Mẫu này không được thiết kế hay nhắm tới việc dùng như thiết bị an toàn có chứng nhận. Có thể ai đó sẽ chỉnh sửa, thêm lỗ đi dây và làm nó hoạt động thật, nhưng đó không phải mục đích ban đầu. Cứ xem nó như đạo cụ, món trưng bày, nút demo, hoặc phụ kiện kiểu công nghiệp cho bàn làm việc/xưởng.

Fits

Nút nhấn emergency stop dạng mushroom 22mm phổ thông.

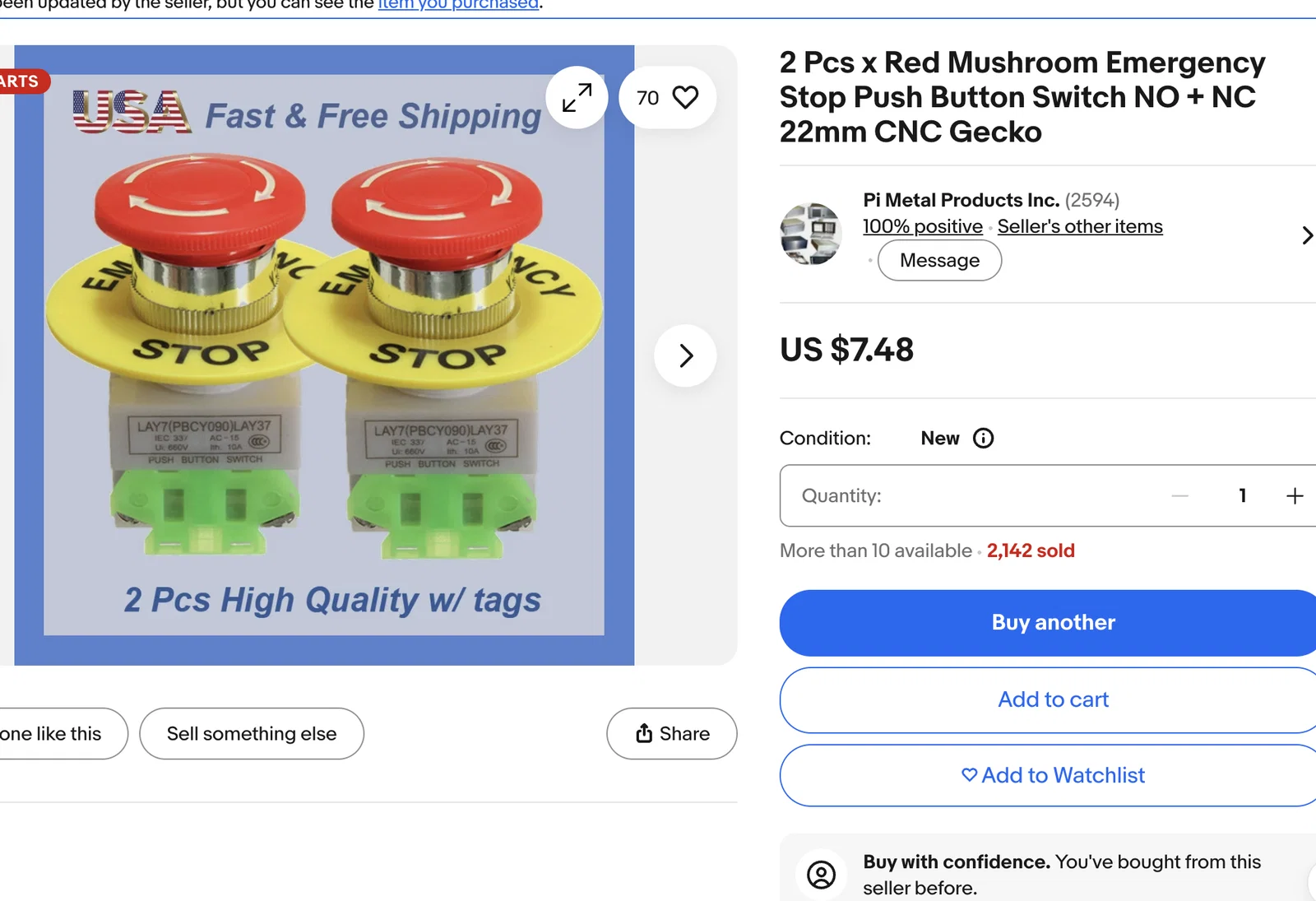

Mình dùng loại E-stop mushroom màu đỏ thường gặp như trong hình của model.

Magnets

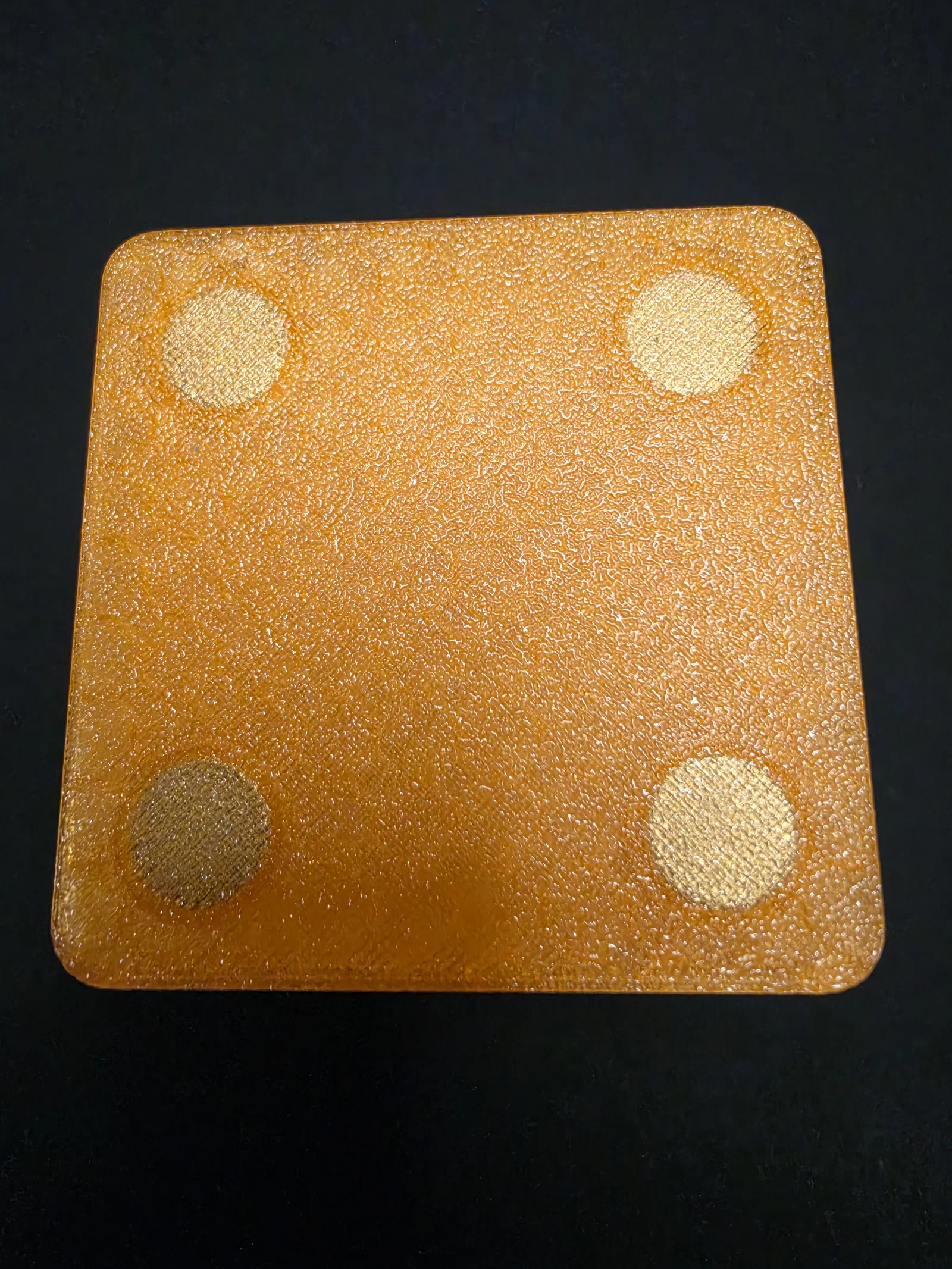

Dùng 4 viên nam châm N52 12x3mm.

Khuyên dùng N52 vì nút cần lực bấm tương đối, nam châm yếu hơn có thể không giữ đủ chắc khi bấm E-stop.

Nam châm được “khóa” bên trong bản in. Chấm nhẹ một ít keo là lý tưởng, nhưng không bắt buộc nếu canh pause print đúng cách.

Print Notes

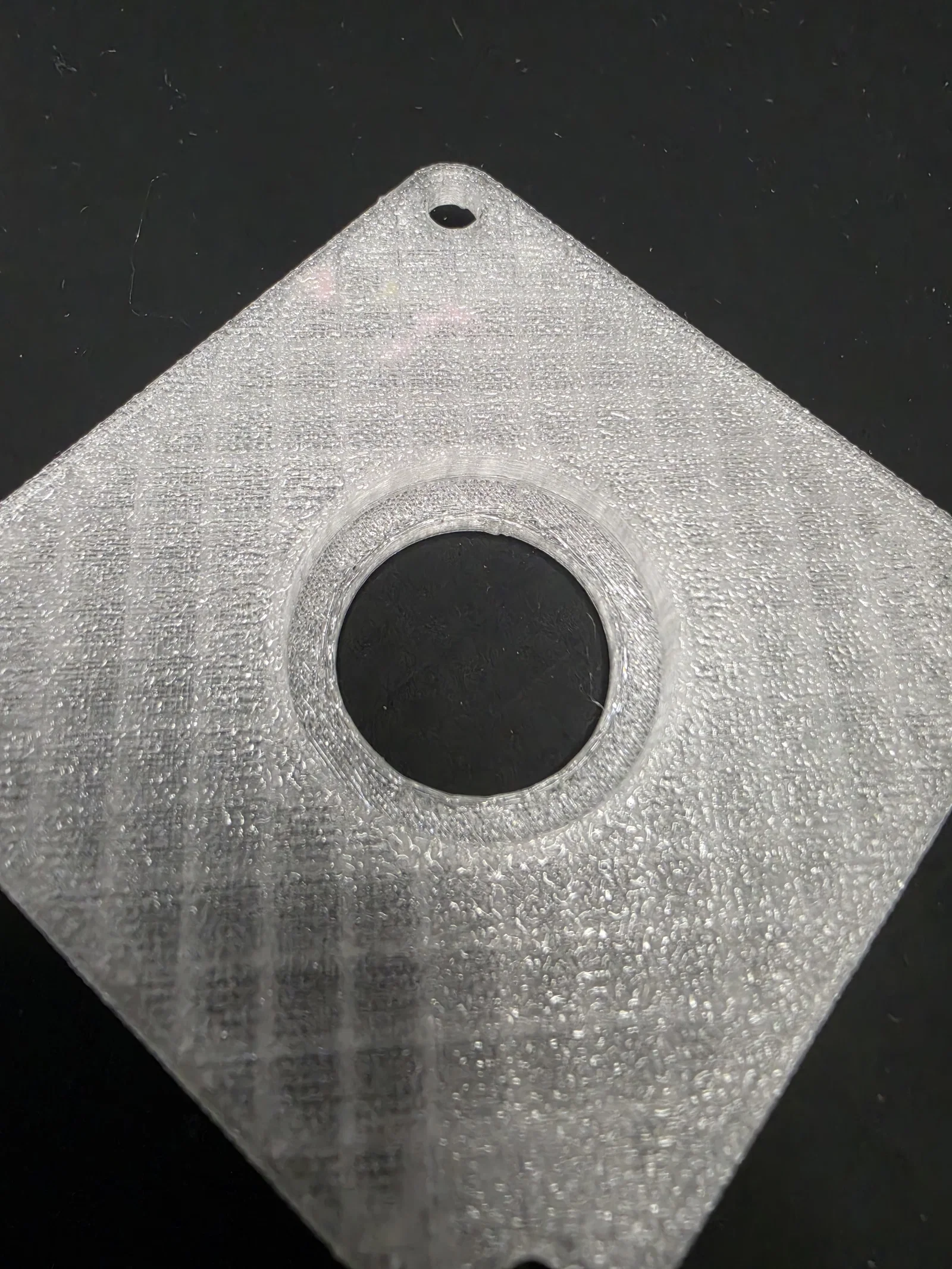

In phần top và bottom theo đúng hướng “rõ ràng” của nó.

Với các hốc nam châm, hãy pause print ngay tại lớp trên cùng của hốc nam châm, đặt nam châm vào, rồi tiếp tục in để phần nhựa in tiếp sẽ giữ nam châm lại.

Bật supports:

Supports: Touching build plate only
Cách này giúp đỡ phần hốc nam châm mà không làm cả chi tiết bị nhồi support không cần thiết.

Suggested Settings

• Vật liệu: khuyến nghị PETG, nhưng đa số vật liệu đều in ổn

• Walls: ít nhất 4

• Infill: 10%

• Infill pattern: Gyroid chạy ngon, nhưng bạn thích kiểu nào cũng được

• Supports: Touching build plate only

• Horizontal Expansion: 0 (tùy slicer và hành vi của máy in)

Hardware Needed

• 1 nút E-stop 22mm loại phổ thông

• Nam châm N52 12x3mm

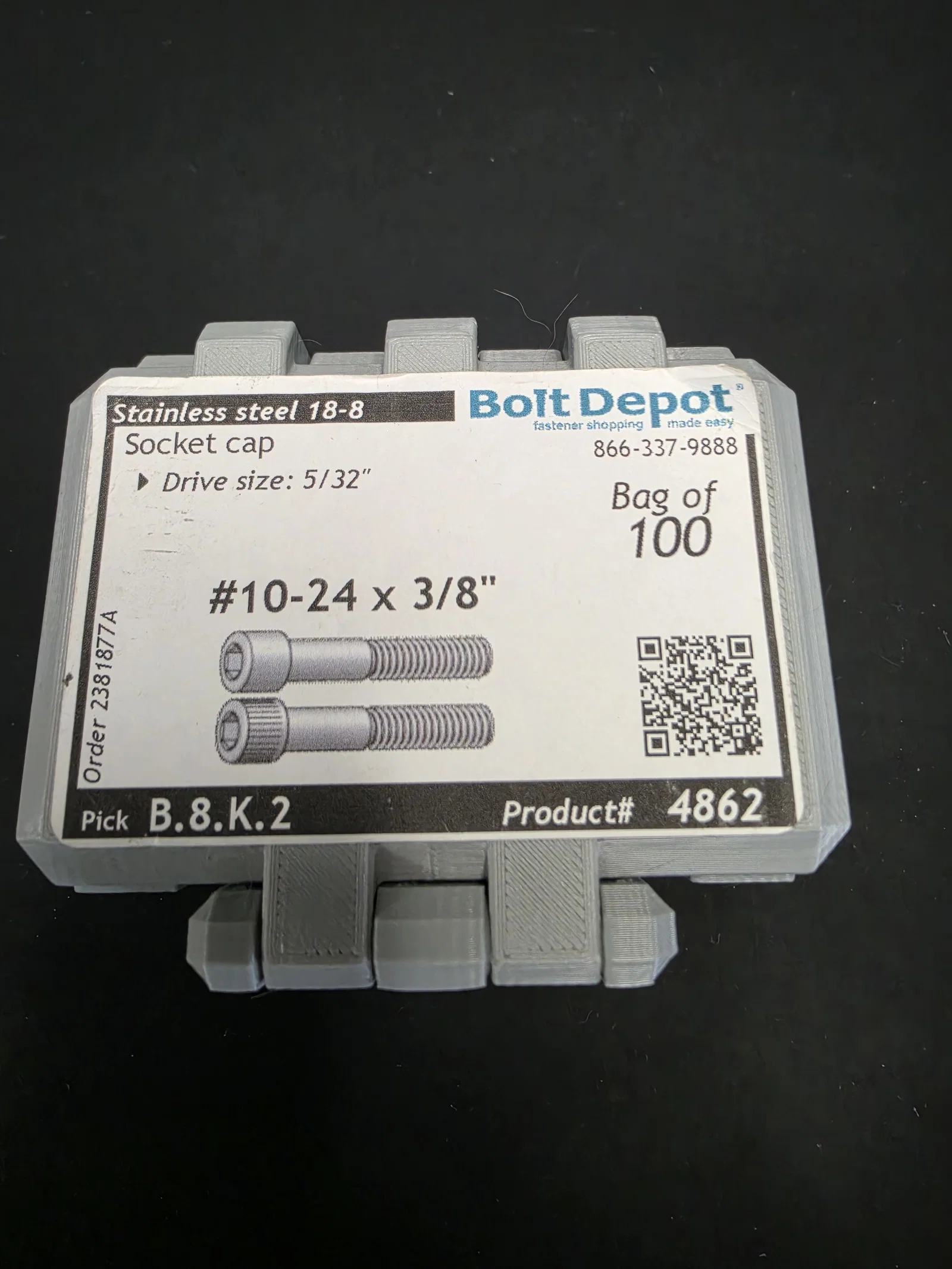

• Vít #10-24 x 3/8

• Tùy chọn: chấm chút keo cho nam châm

Final Note

Mẫu này làm để vui, trưng bày, làm content, tạo “shop vibes”, và bấm nút đỏ cho sướng tay. Vì nó gắn nam châm và tháo lắp được, đừng dùng như hộp/bộ gá E-stop khẩn cấp thật cho bất kỳ thứ gì mà an toàn phụ thuộc vào nó.
