Tay gạt khóa ổ đĩa mềm Mitsubishi MF501B (floppy lock arm)
Chi tiết tay gạt khóa (lock arm) thay thế cho ổ đĩa mềm Mitsubishi MF501B 360kB, thiết kế theo mẫu zin và có thêm draft để tránh cạ faceplate. Khuyến nghị in nằm nghiêng với tree support + brim; lắp bằng bu-lông M2.
Mô tả

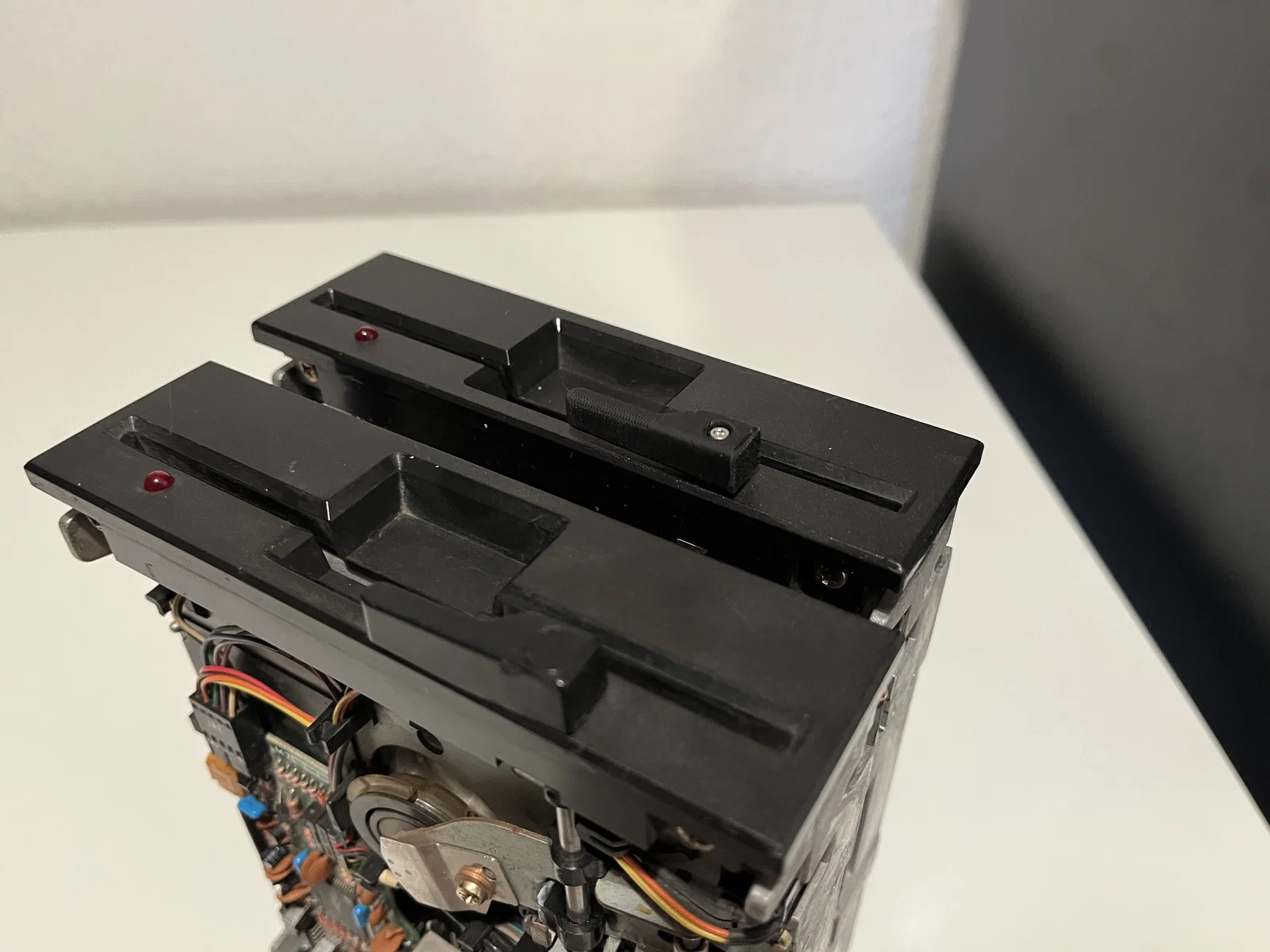

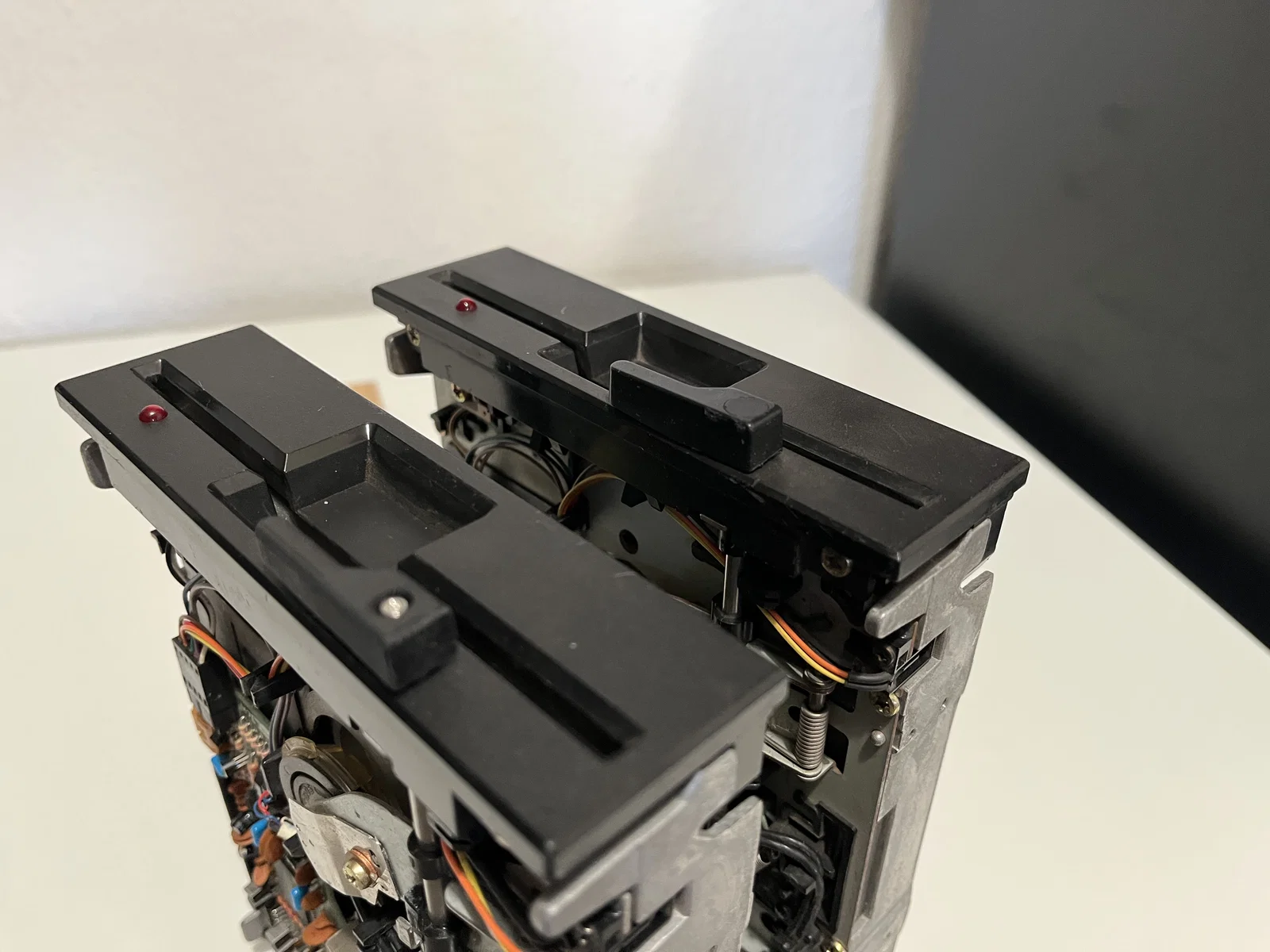

Đây là tay gạt khóa (lock arm) thay thế cho ổ đĩa mềm Mitsubishi MF501B 360kB. Mình cần nó cho MF501B-312M, nhưng mình đoán là nó cũng tương thích với một số ổ đĩa mềm Mitsubishi 5.25 đời sớm khác, loại dùng lock arm bắt bằng bu-lông.

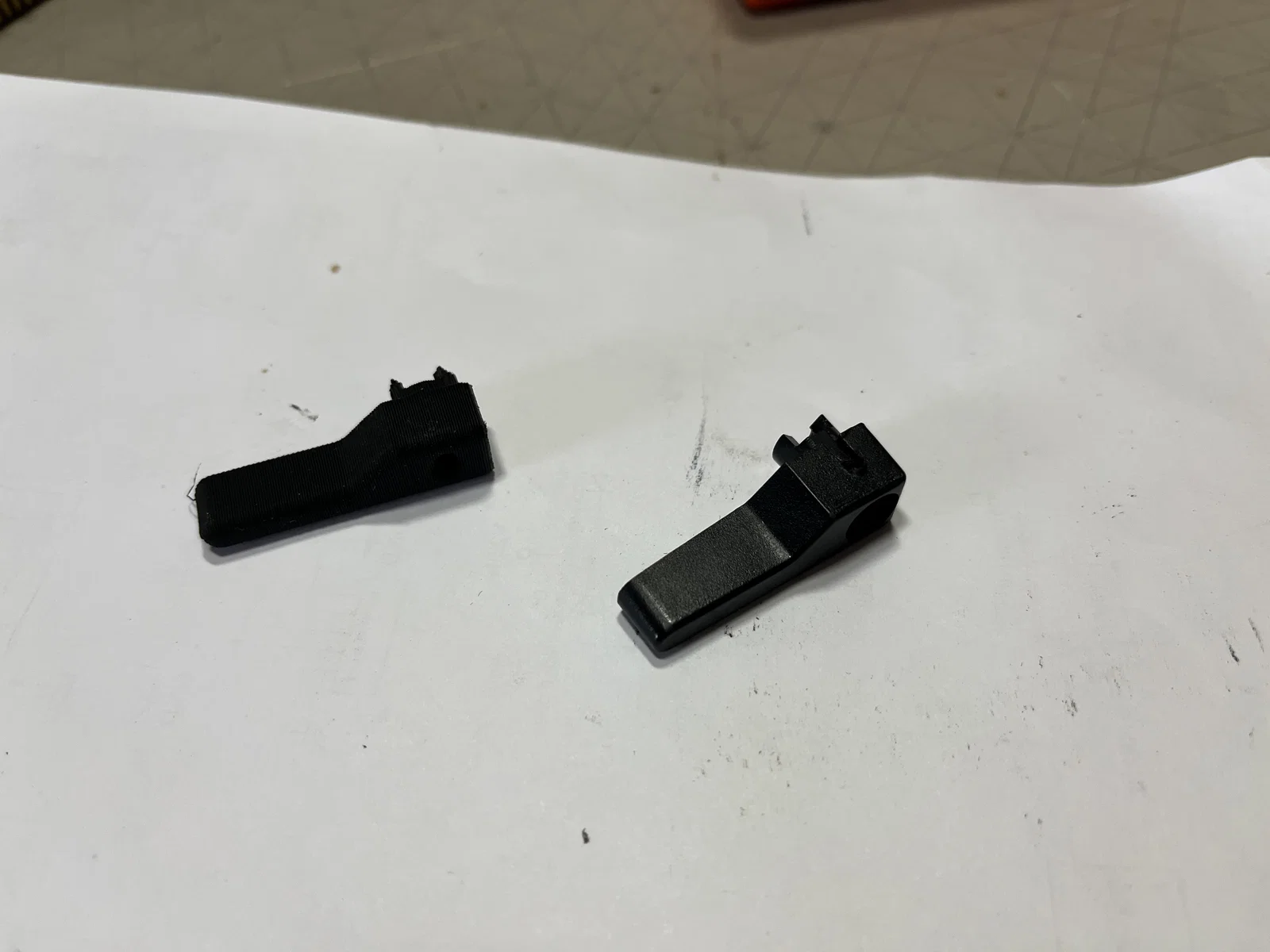

Mình có tham khảo khá sát thiết kế zin (mình có một ổ khác còn lock arm), nhưng mình bỏ phần nắp che vít và thêm một góc draft ở phía đĩa mềm, vì nếu không có thì nó bị cạ vào faceplate, có lẽ do sai số khi in/hậu xử lý.
Để lắp, bạn sẽ cần một bu-lông M2. Mình dùng M2x8, nhưng mình nghĩ chiều dài khoảng 4–10mm đều dùng được.
Mẫu này nên in nằm nghiêng (on its side) với tree support và brim:

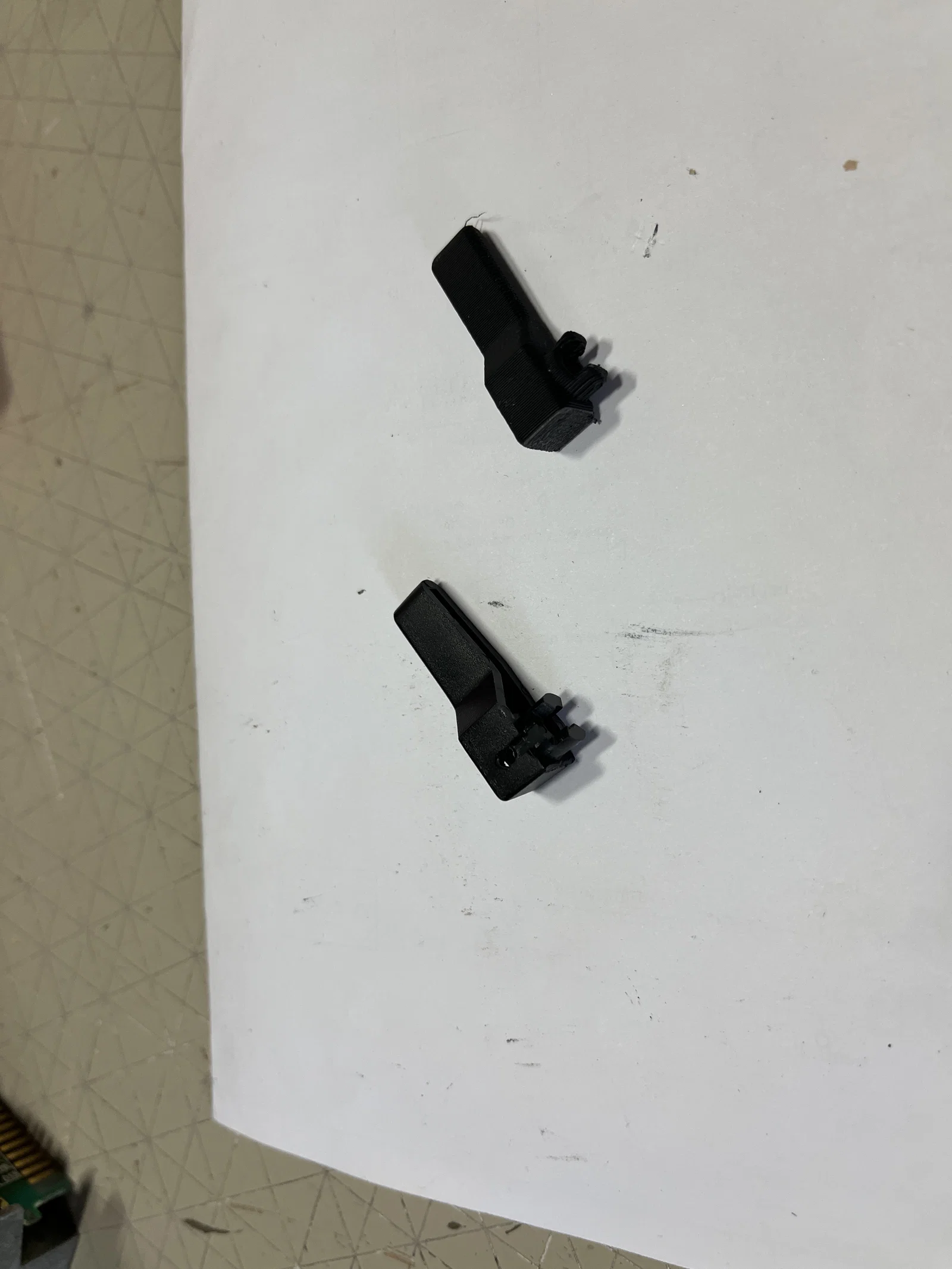

Lúc đầu mình tính in theo mặt trước, nhưng nó làm gãy ngay các ngàm (pegs) dùng để gắn vào ổ. Mình dùng infill và số lớp vỏ (perimeter) cao (60 và 4) để chi tiết chắc hơn. Sau khi in xong, có thể bạn sẽ cần vệ sinh/làm rộng lỗ hướng về phía ổ; mình dùng mũi khoan 3.6 và làm thủ công (tức là xoay bằng tay). Bạn cũng có thể cần dũa bớt phần từng dính với brim. Mình in bằng ABS; nếu in bằng PLA thì phần hậu xử lý này có thể sẽ khó hơn.
