Cảm biến nhựa in Qidi Q2 cải tiến - Hướng dẫn in và lắp đặt

Linh kiện cảm biến nhựa in (Filament sensor) cải tiến cho Qidi Q2

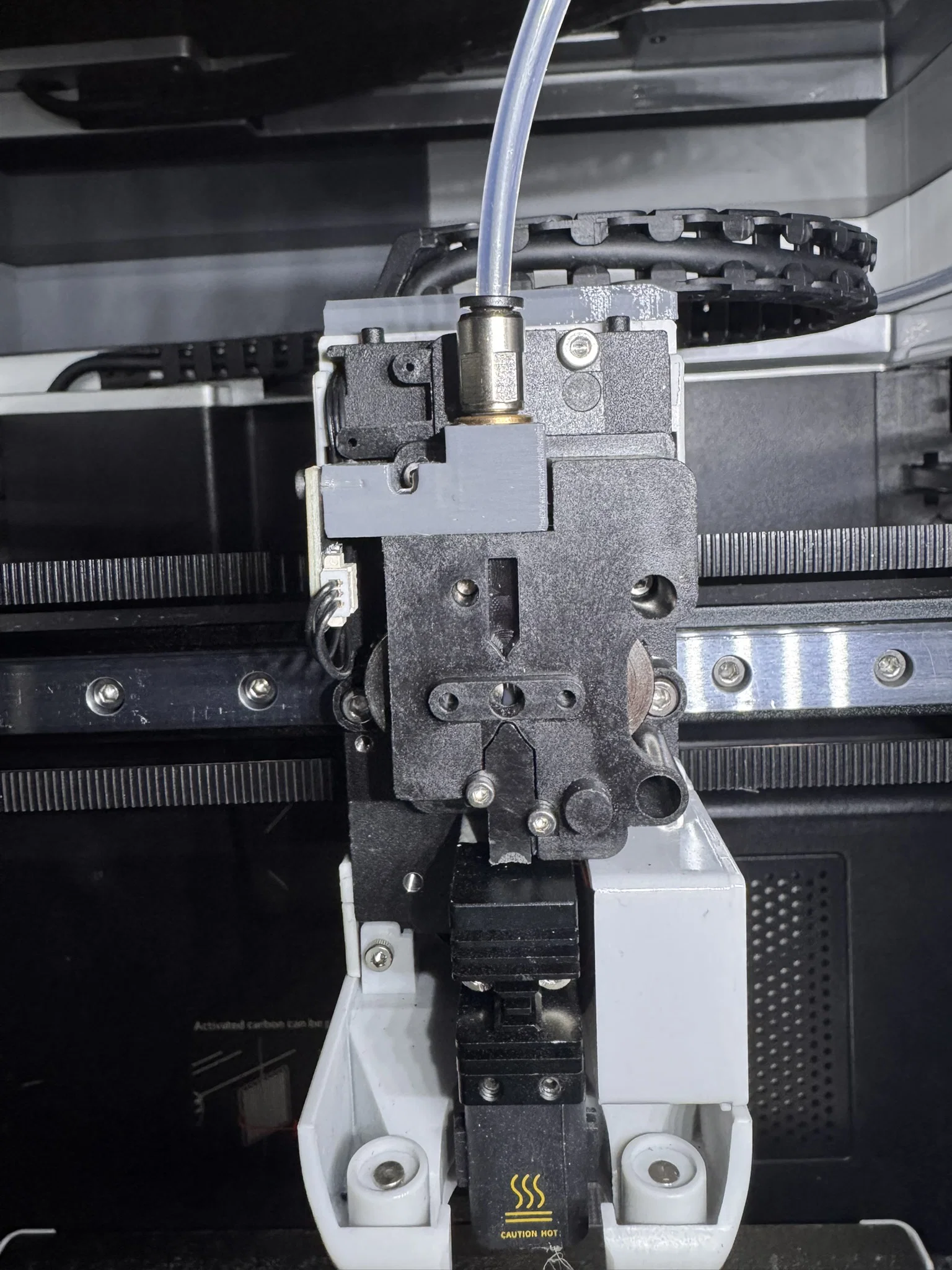

Nếu bạn đang sở hữu chiếc máy in 3D Qidi Q2 và gặp khó khăn với đường đi của sợi nhựa, thì linh kiện cảm biến nhựa được thiết kế lại này chính là giải pháp dành cho bạn. Đây là một chi tiết thay thế giúp tối ưu hóa hệ thống cảm biến nhựa nguyên bản, mang lại độ ổn định cao hơn trong quá trình in ấn dài hơi. Thiết kế tập trung vào việc thay đổi góc dẫn nhựa để đường đi của sợi filament trở nên thẳng đứng hơn, từ đó giảm thiểu ma sát không cần thiết.

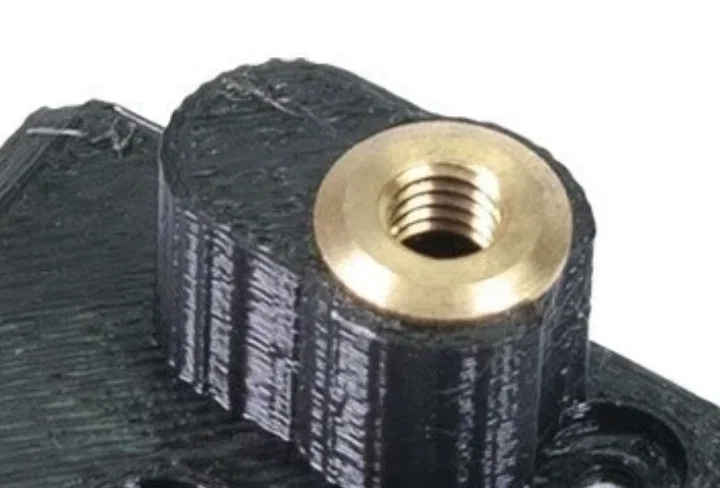

Điểm đặc biệt của bản thiết kế này chính là việc tích hợp lỗ cắm M5 press fitting, cho phép bạn sử dụng khớp nối khí nén tiêu chuẩn tương tự như trên các hệ thống Prusa MMU3. Nhờ vào việc sử dụng khớp nối kim loại này, ống dẫn nhựa sẽ được giữ chắc chắn hơn, đảm bảo sợi nhựa luôn đi vào đầu in một cách mượt mà và trơn tru nhất. Đây là một nâng cấp nhỏ nhưng cực kỳ hiệu quả đối với những anh em thường xuyên in các bản in lớn hoặc sử dụng nhiều loại vật liệu in khác nhau trên máy Qidi.

Để đạt được kết quả in tốt nhất cho linh kiện này, bạn cần lưu ý một số điểm sau:

• Tương thích: Được thiết kế dựa trên phiên bản máy Qidi Q2 đợt đầu, có thể cần điều chỉnh nhẹ nếu máy của bạn thuộc các lô sản xuất khác nhau.
• Yêu cầu phần cứng: Bạn cần chuẩn bị sẵn một khớp nối M5 (M5 press fitting) để lắp vào lỗ được thiết kế riêng trên linh kiện in 3D này.
• Vật liệu in: Nên sử dụng nhựa PETG hoặc ABS để đảm bảo độ bền nhiệt và độ cứng cáp khi lắp ghép các khớp nối kim loại vào.
• Thiết lập in: Sử dụng mật độ infill từ 40% trở lên và tường (wall loops) dày để đảm bảo phần ren hoặc lỗ cắm khớp nối không bị nứt vỡ khi siết chặt.

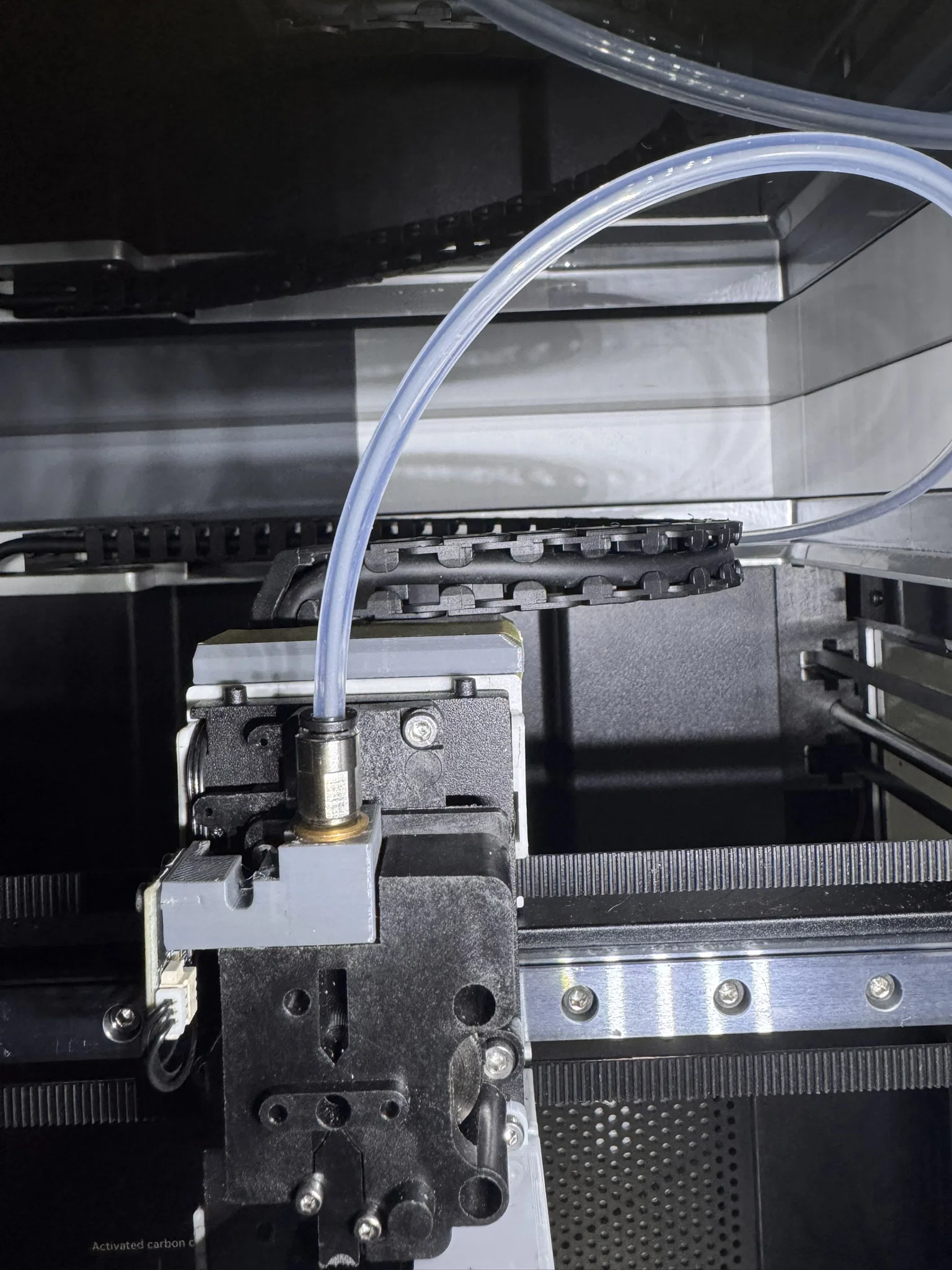

• Lưu ý lắp đặt: Đảm bảo đường đi của ống PTFE không bị uốn cong quá gắt sau khi lắp linh kiện mới, để sợi nhựa luôn có lực đẩy ổn định nhất vào bộ đùn.

Hy vọng cải tiến này sẽ giúp ích cho quá trình in ấn của bạn trở nên suôn sẻ và ít gặp lỗi vặt hơn. Việc tự in các chi tiết thay thế cũng là một cách tuyệt vời để bạn hiểu rõ hơn về cấu trúc máy in 3D của mình và nâng cao chất lượng bản in theo thời gian.
