Miếng lót (Pad) cho Dubuque Aluminum Bar Clamps

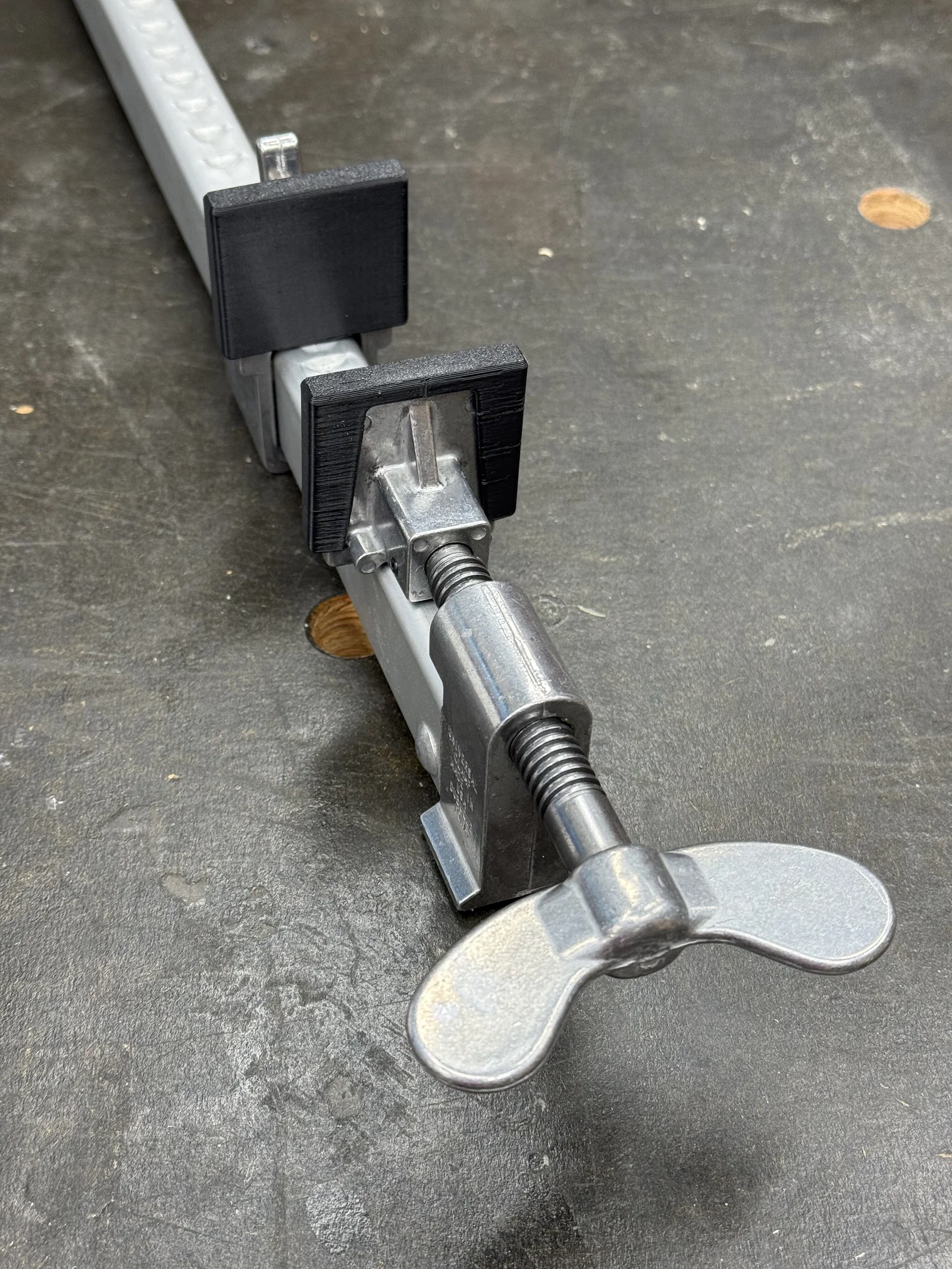

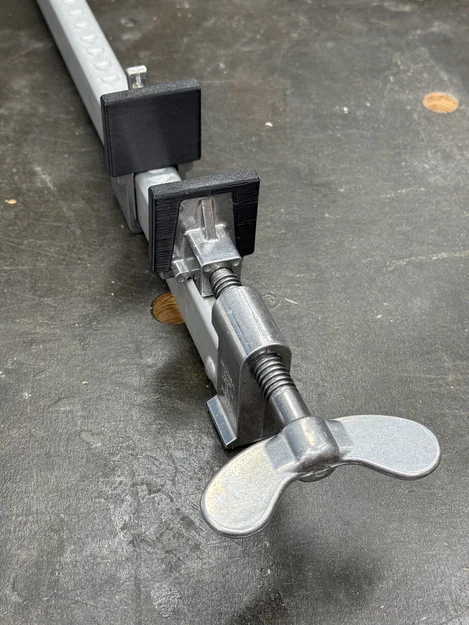

Dubuque Clamp Works làm ra mấy cái bar clamp rất xịn, nhưng mình hơi lo phần mặt kẹp bằng kim loại sẽ để lại vết hằn hoặc làm đổi màu trên chi tiết đang kẹp. Mình thiết kế mấy cái ống bọc (sleeve) này để in bằng vật liệu hơi dẻo một chút, dù nhựa cứng cũng vẫn xài được nếu máy in của bạn có dung sai (tolerances) tốt.

Hiện tại mình có 2 biến thể pad, và sẽ thử thêm các biến thể khác khi có thời gian/nhu cầu:

• loại phẳng cơ bản

• loại góc 90°, dùng để kéo khung hộp (box frame) về đúng vuông

Mấy cái này cũng có thể vừa với một số bar clamp khác, và mình có khả năng sẽ cập nhật thiết kế sau để hỗ trợ thêm các loại mình có thể tiếp cận (nó lắp cũng vừa vừa với mấy cái Harbor Freight của mình, nên chỉnh trong parametric CAD chắc không nhiều).

Giống như đa số model khác của mình, bạn có thể xem full parametric CAD ở đây trên Onshape: here at onshape.
