Núm khóa cửa truy cập HVAC Carrier 336901-401
Mẫu núm khóa Carrier 336901-401 dùng để cố định cửa truy cập trên nhiều hệ HVAC Carrier/Bryant. Thiết kế dựa trên núm bị gãy, có kèm file f3d; khuyến nghị in PETG, đặt tay cầm úp và support từ build plate.
Mô tả

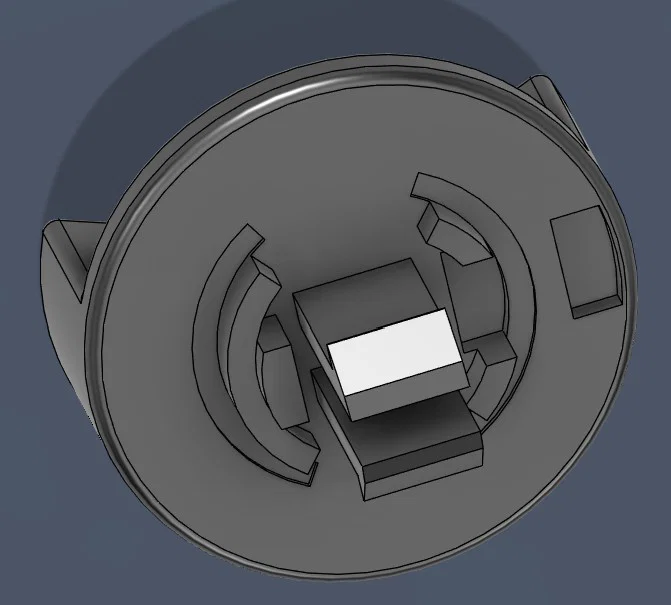

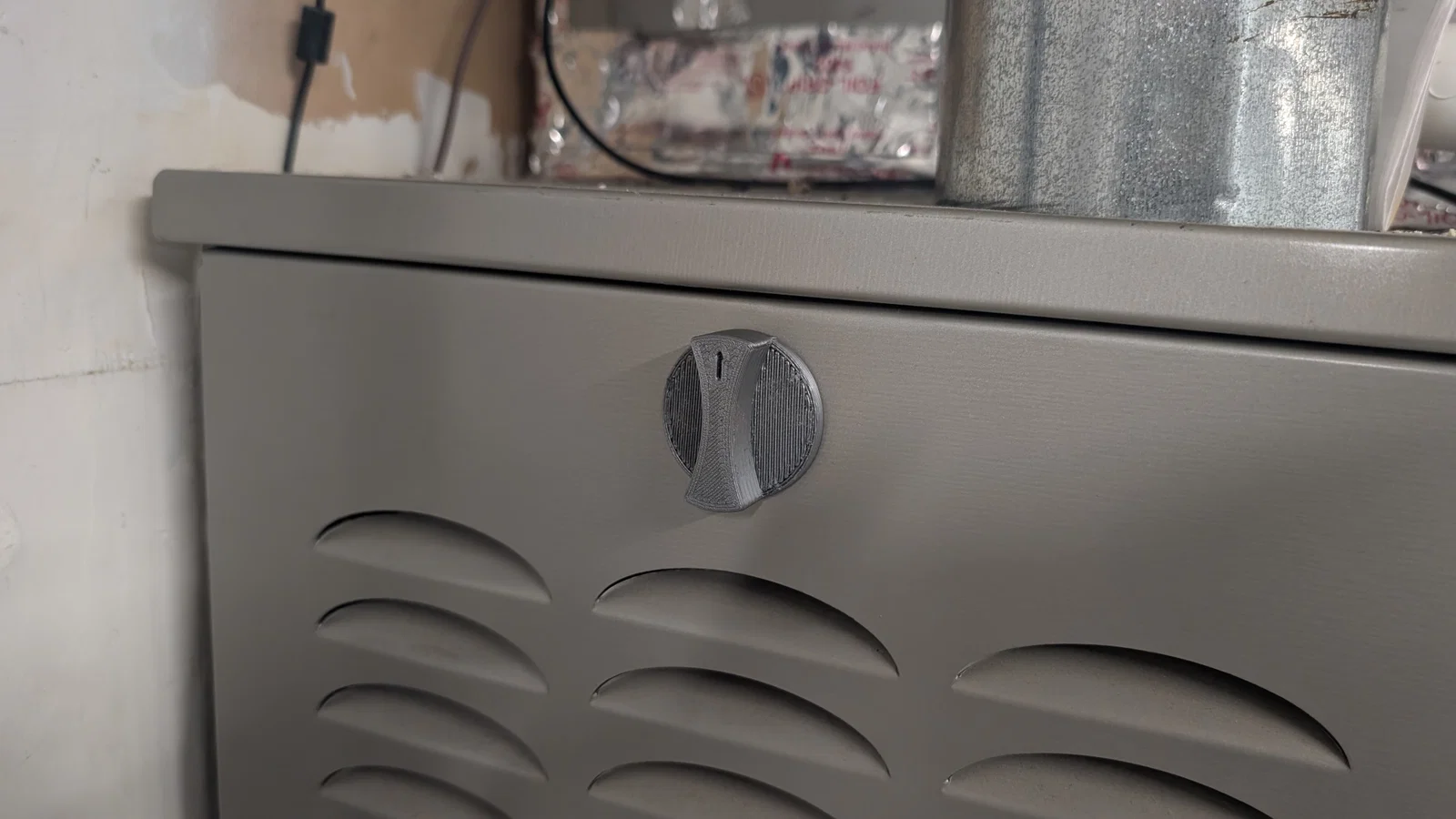

Cái núm khóa trên tủ lò sưởi (furnace) Carrier 58STX045112 của mình bị gãy nên mình dùng thước cặp điện tử (digital calipers) với chút kinh nghiệm Fusion 360 để dựng lại một cái mới. Mình có đính kèm file f3d để bạn tối ưu thêm nếu muốn, nhưng bản này đã dùng ngon và đang hoạt động tốt trên máy Carrier của mình. Mình in bằng PETG để chịu nhiệt tốt hơn một chút.

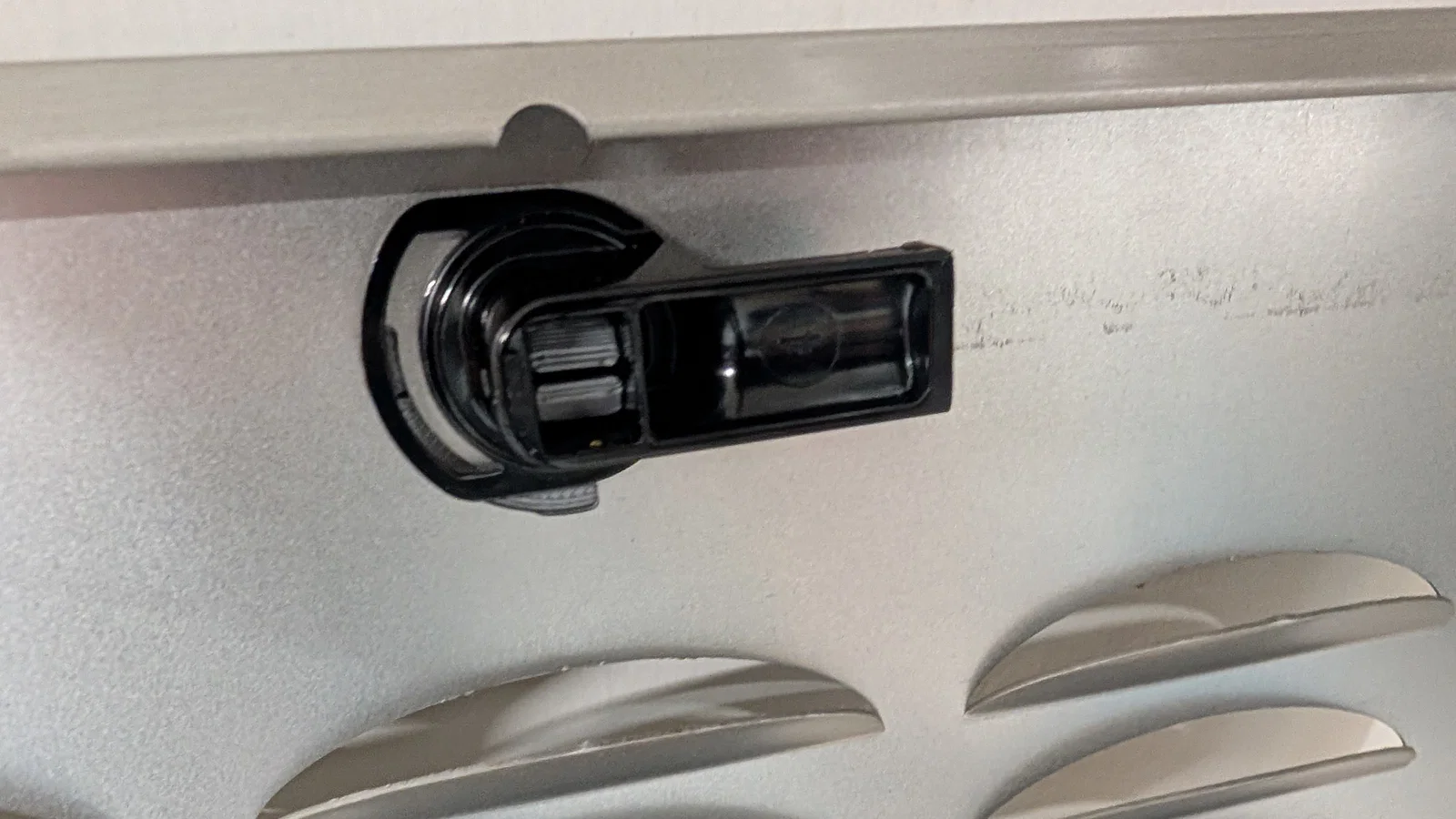

Mấy ngàm (clip) phía trước bản OEM hay bị gãy, nên mình chỉ làm phần mặt trước thôi. Nếu bạn cần thêm phần mặt sau thì cho mình biết, mình có thể dựng luôn.

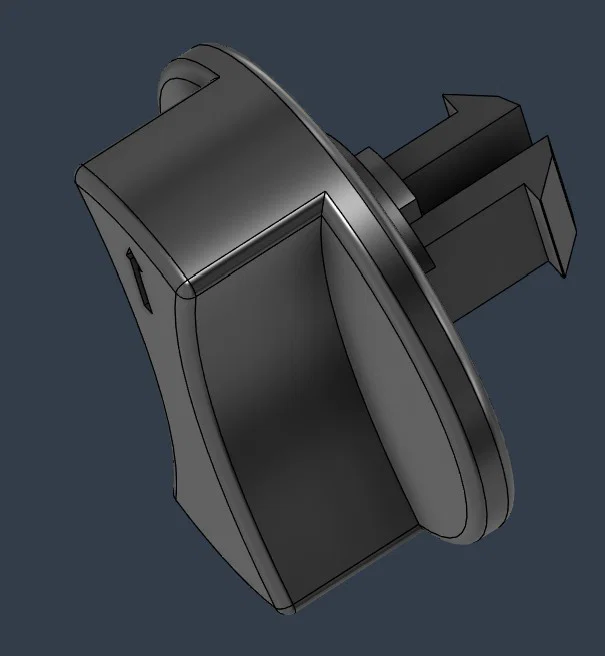

Khi in, đặt phần tay cầm úp xuống và bật support từ build plate. Các ngàm nghiêng mình in không cần support trên CoreOne+.
Nó có thể dùng được cho nhiều dòng máy, ví dụ: series 58Stx, 58Sta, 58Ctw, 58Cva.
