Bàn cưa vòng Parametric cho máy cưa vòng cầm tay Parkside PMBA20 20 V

Bàn cưa vòng tham số (Parametric) cho máy cưa vòng cầm tay Parkside PMBA20 20 V

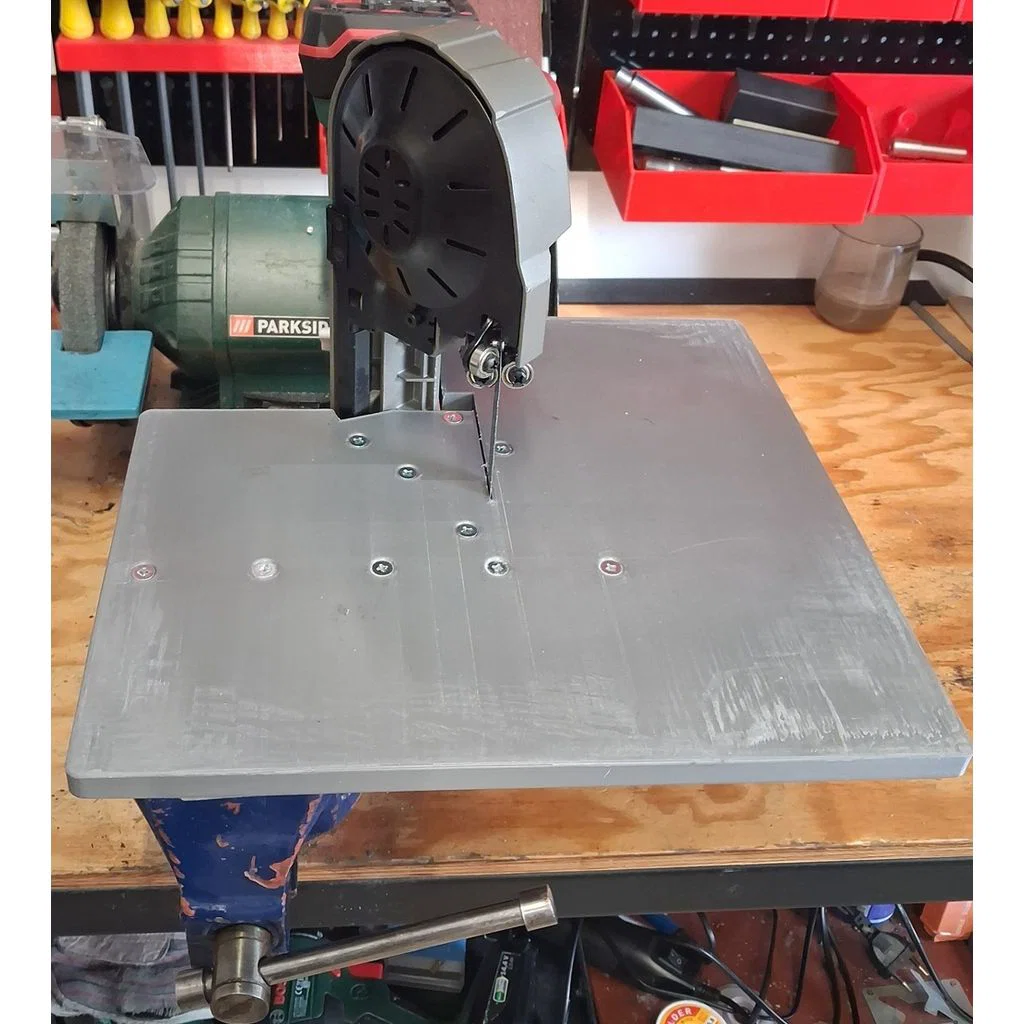

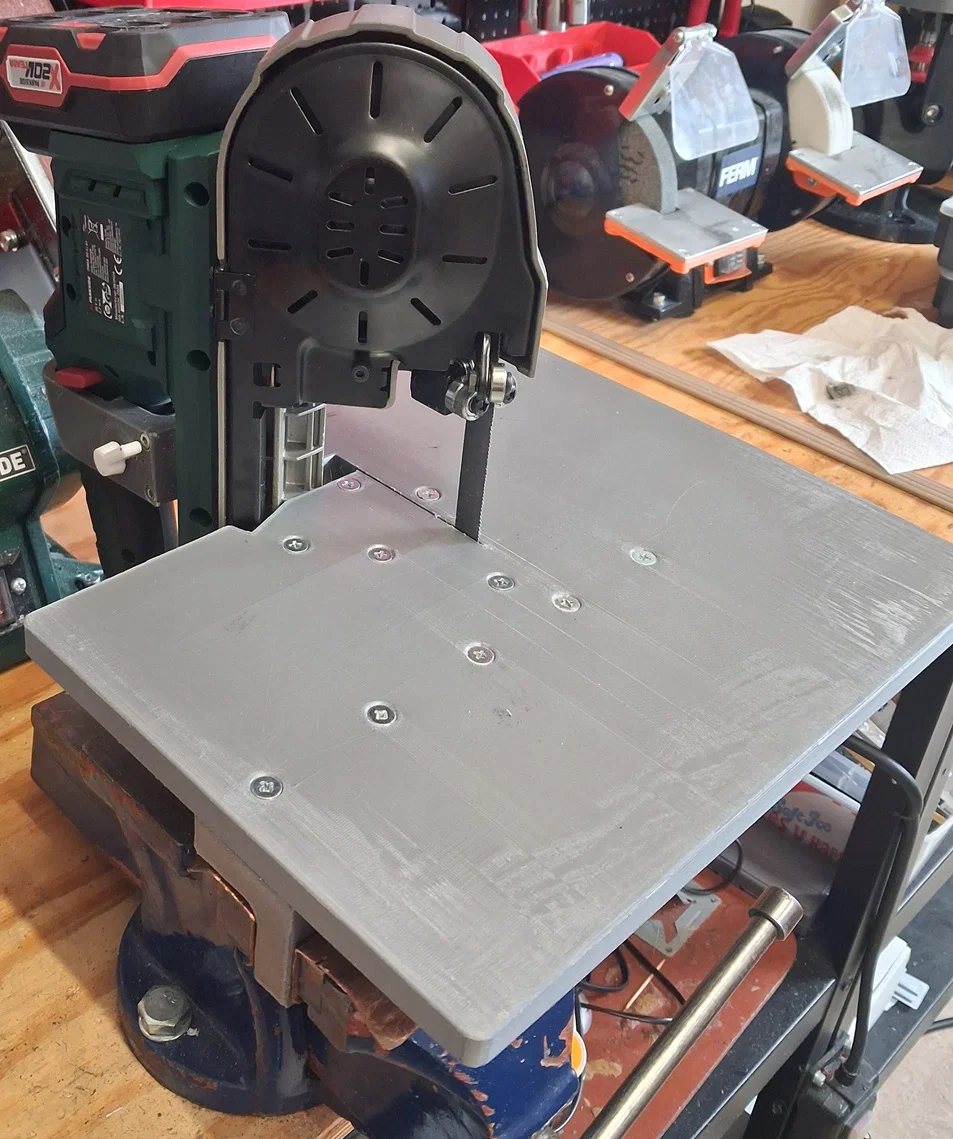

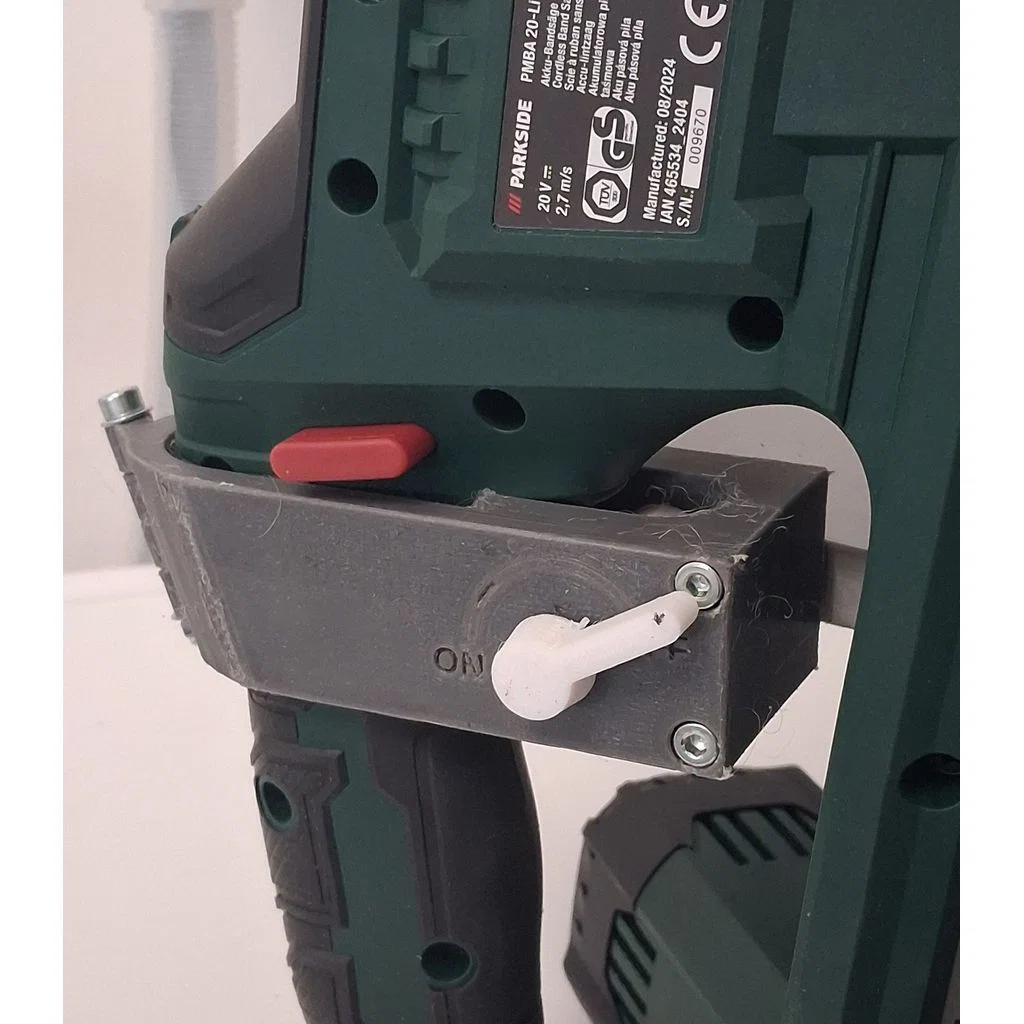

Bàn này thiết kế để kẹp trong ê-tô. Khuyến nghị dùng khóa cò (trigger lock):

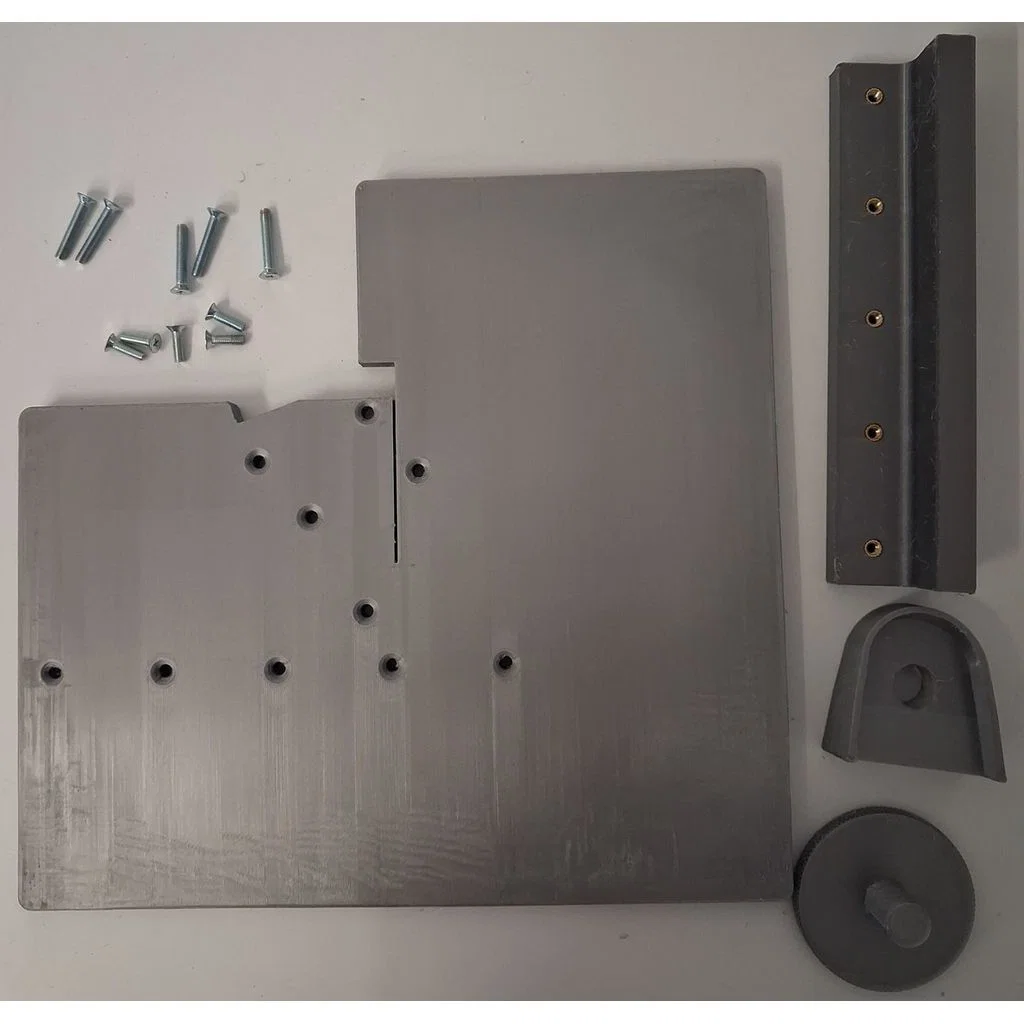

Các chi tiết in 3D bắt buộc:

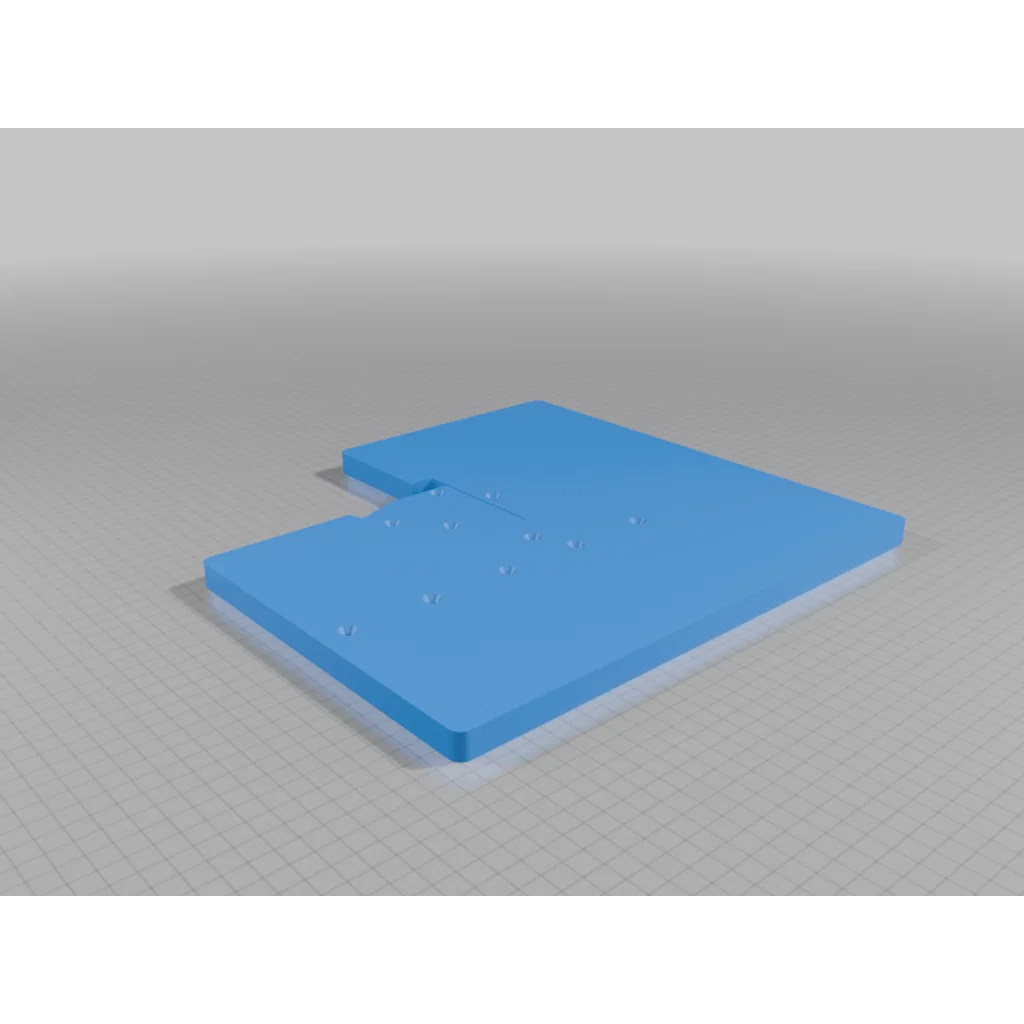

• Table.stl hoặc Table_Extended.stl (1x)

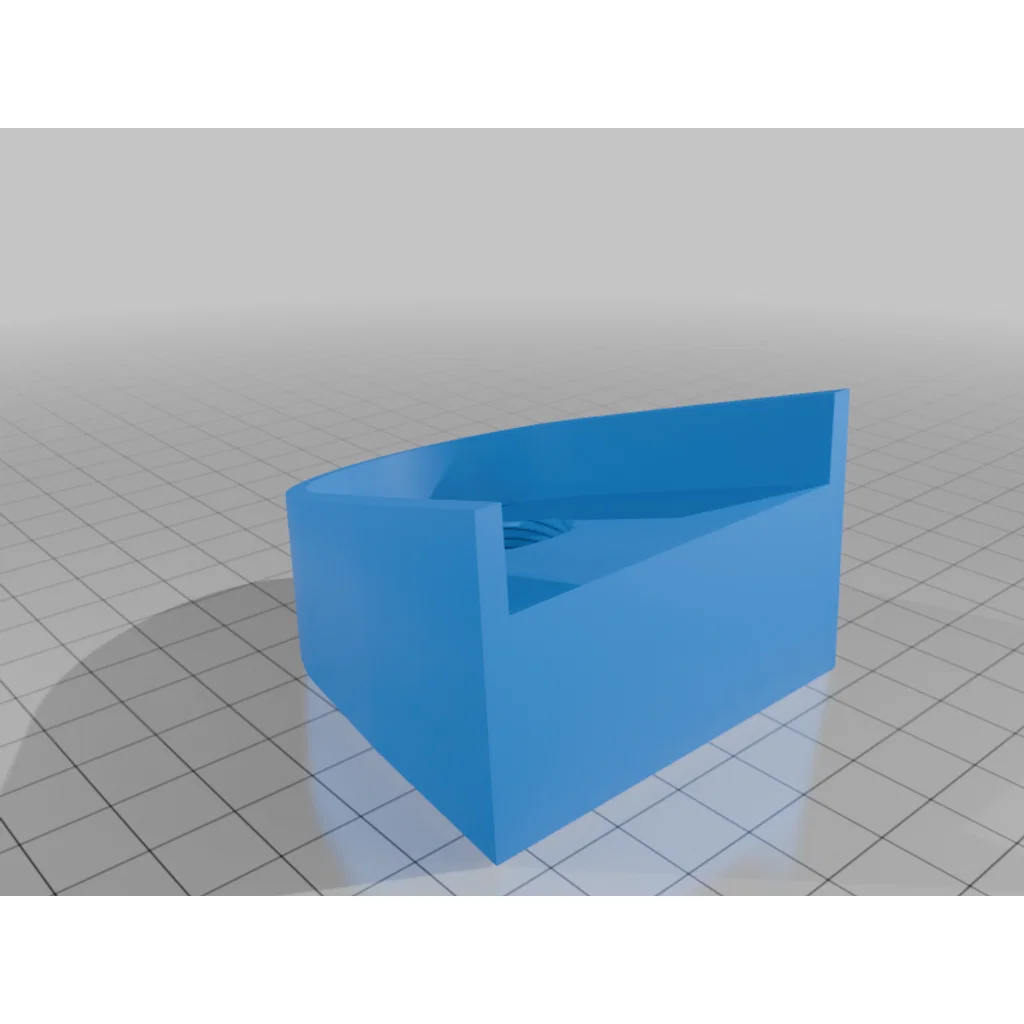

• AnglePiece.stl (1x)

Các chi tiết in 3D tùy chọn:

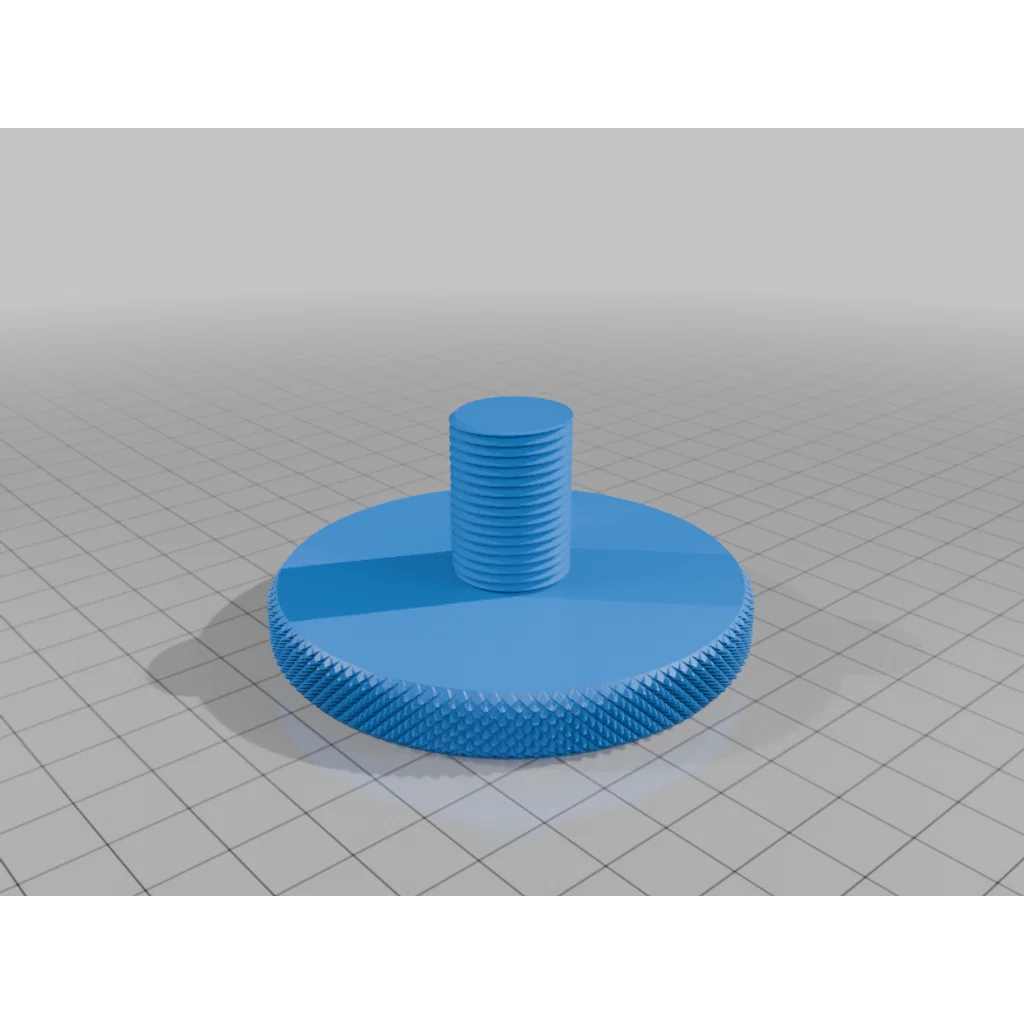

• Jack.stl (1x)

• SupportJack.stl (1x)

Các linh kiện khác bắt buộc:

• vít đầu côn (conehead screw) M5x30 (5x)

• vít đầu côn (conehead screw) M5x20 (5x), trong đó có 1 con cần cắt ngắn còn 18 mm

• ê-cu khía (knurlnuts) M5 (5x)

Ghi chú:

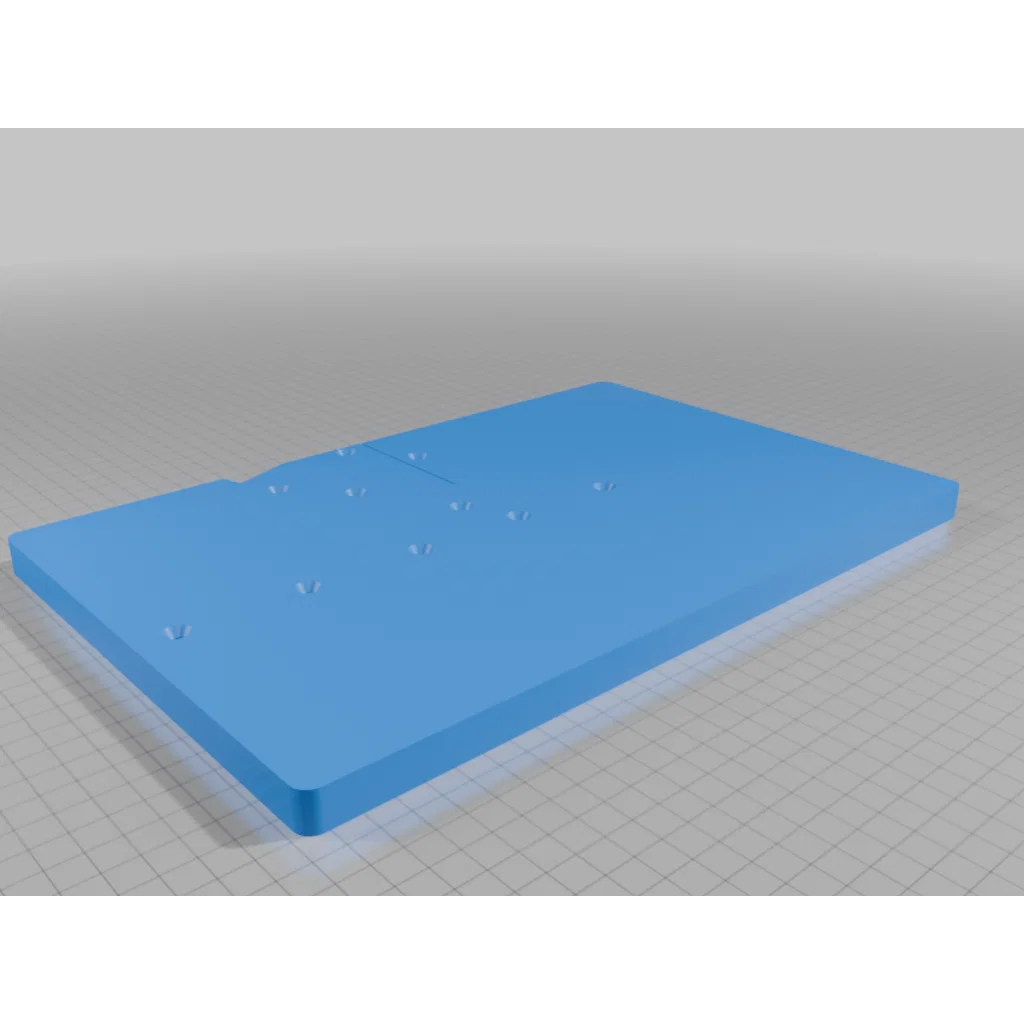

• Khuyến nghị dùng Table_Extended.stl. Bản này giúp phôi được đỡ chắc trong phần lớn quá trình cắt.

• Khuyến nghị dùng Support Jack; nó làm cho bàn vững hơn nhiều.

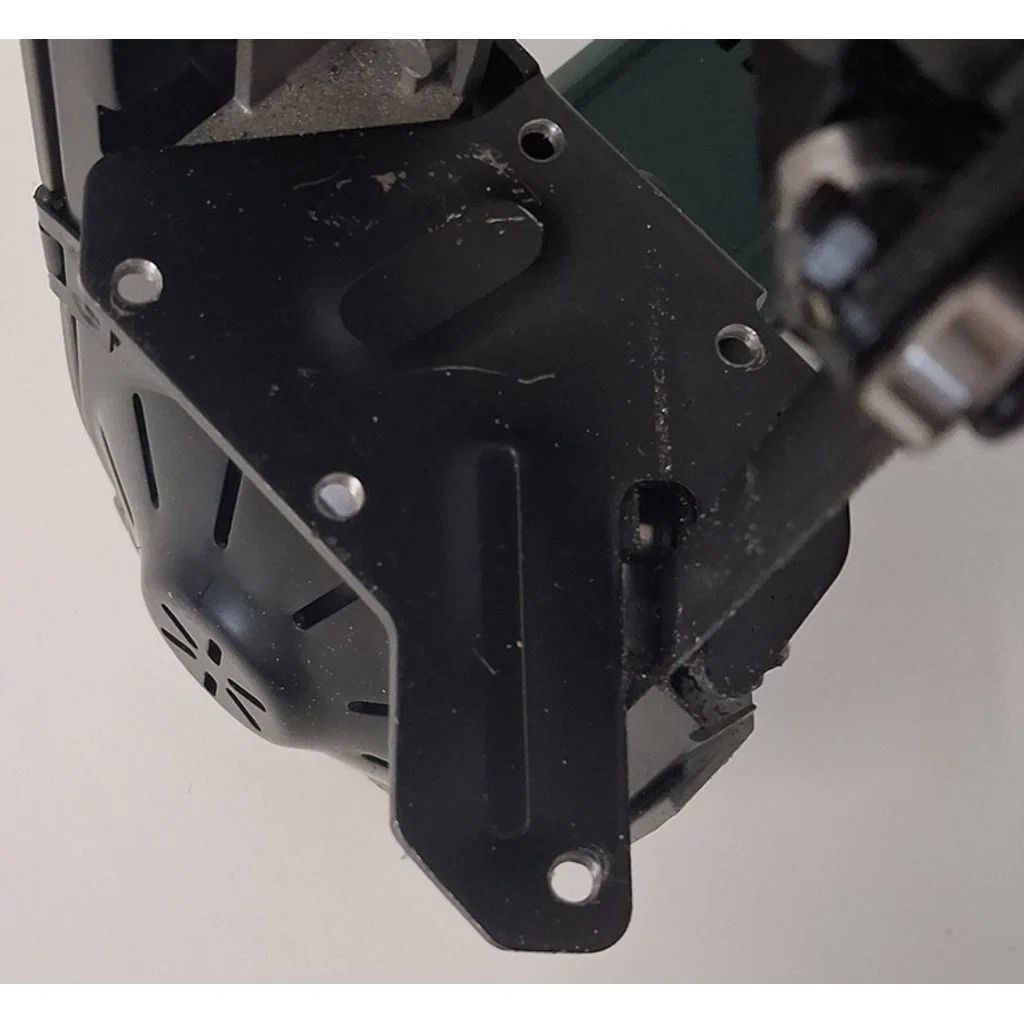

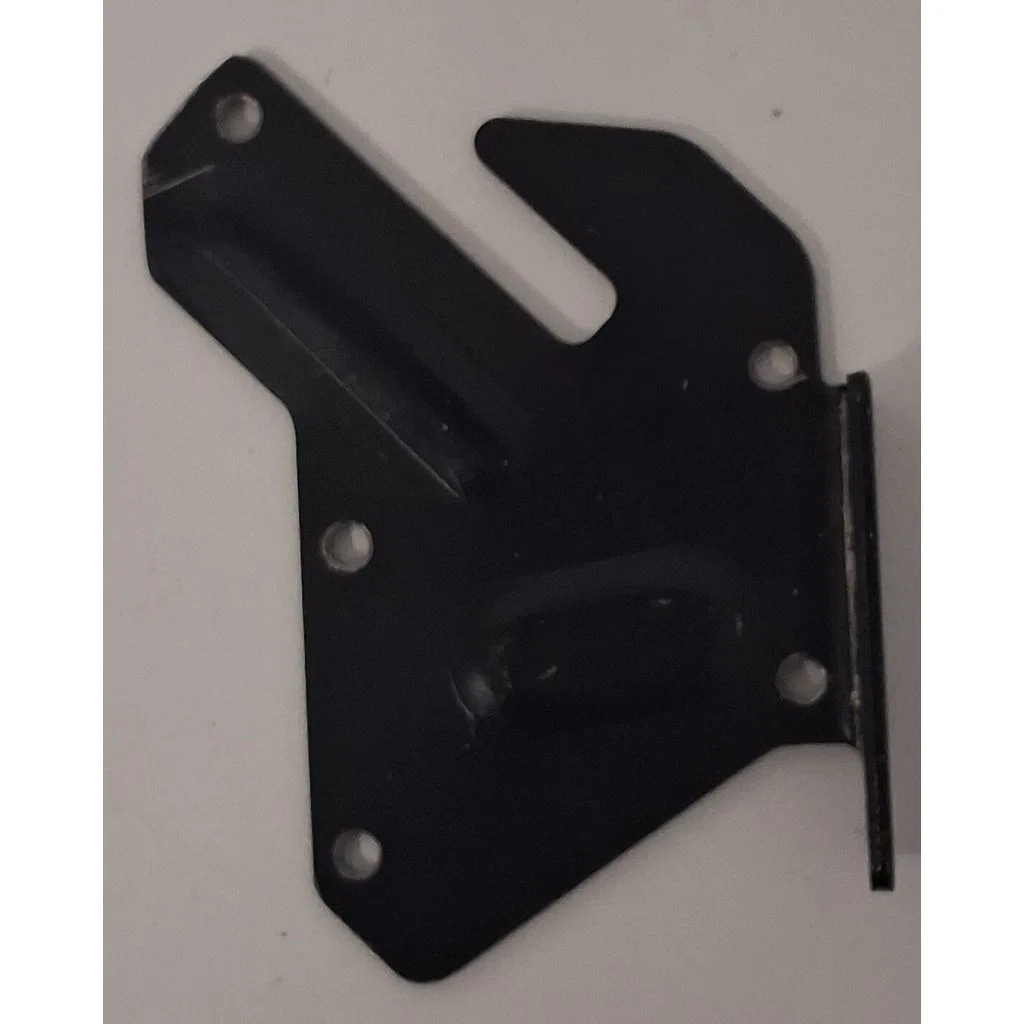

• Các lỗ bắt vít M5 cần được ta-rô ren vào tấm Plate dùng để gắn bàn vào máy cưa vòng. Có lẽ cách dễ nhất là canh dấu bằng mũi lấy dấu (transfer punch) các lỗ này sau khi in xong.
