Bộ chuyển đổi TS100 USB C PD
Phụ kiện chuyển đổi USB C PD được thiết kế dành riêng cho vỏ hộp máy hàn TS100 in 3D. Hướng dẫn chi tiết cách lắp đặt bo mạch, hàn giắc cắm nguồn và cố định các linh kiện bên trong vỏ bảo vệ một cách chắc chắn.
Mô tả

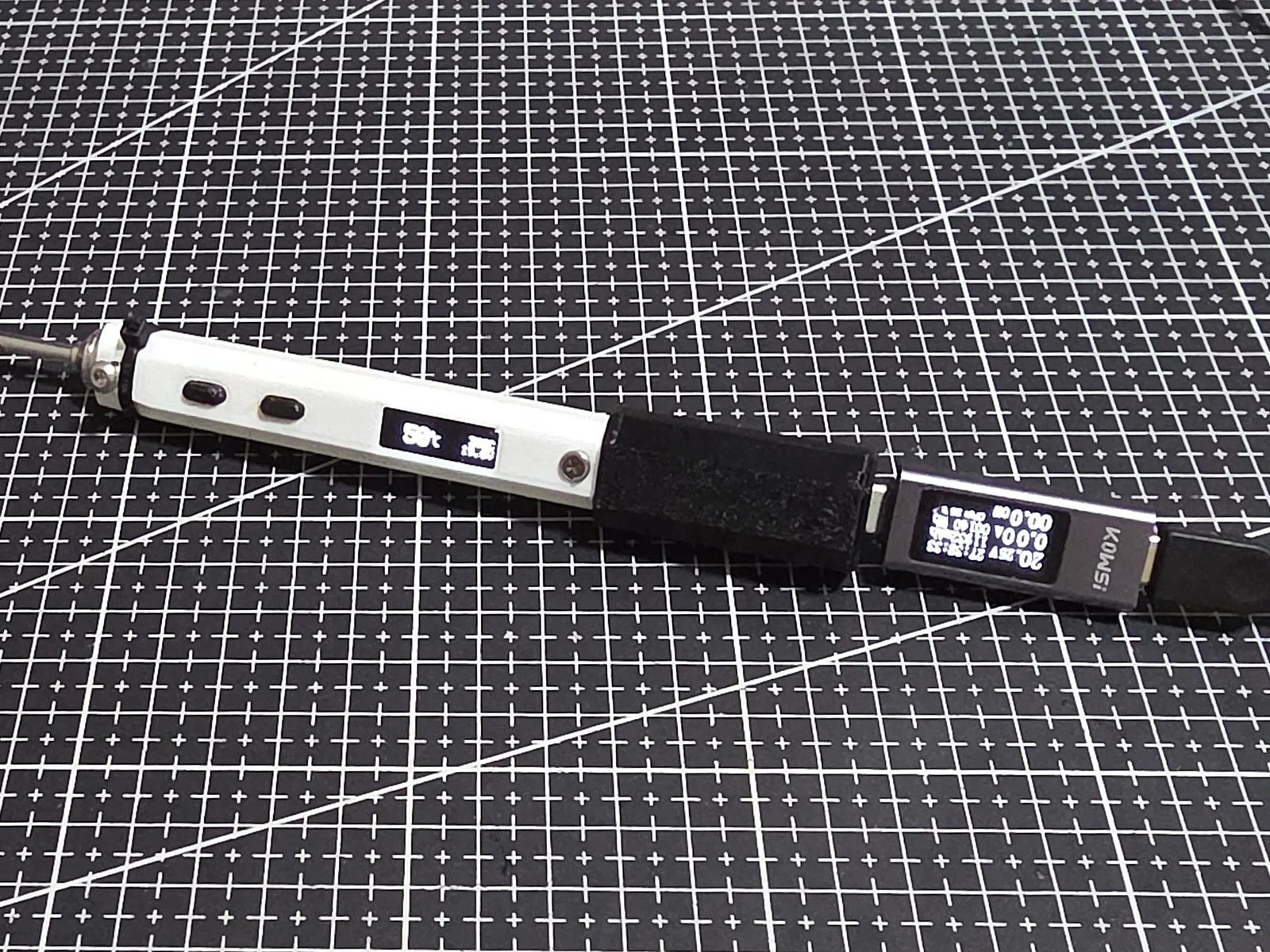

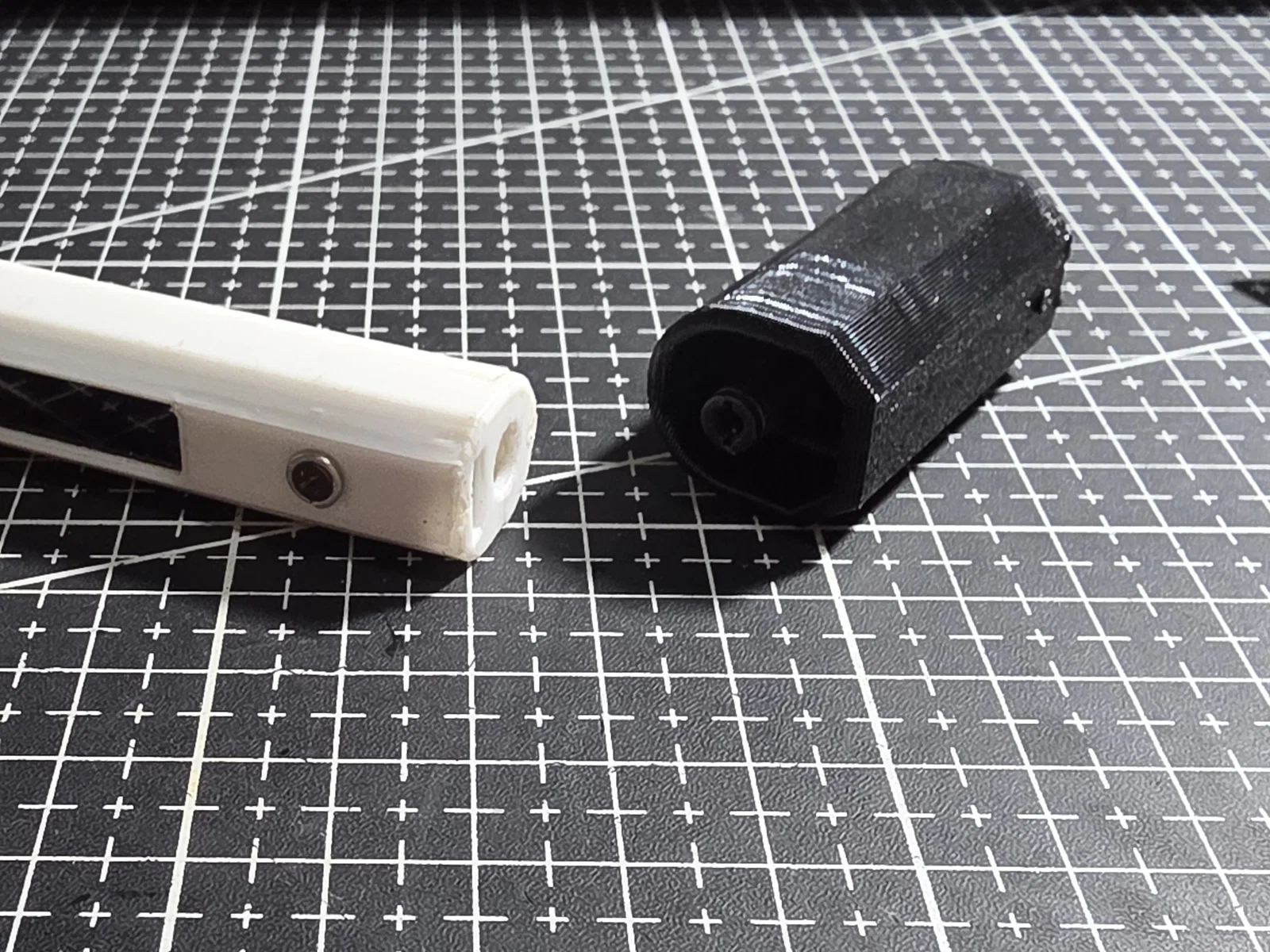

Mẫu này gồm hai phần: Phần thân chính dùng để chứa giắc cắm nguồn (barrel jack) cùng mạch USB C PD, và phần nắp đậy.
Hướng dẫn:
Bạn hãy lấy bo mạch USB C PD loại này, sau đó mài bớt phần cạnh phía trước của PCB để đầu kết nối kim loại nhô ra ngoài.
Cắt phần giắc cắm nguồn (barrel jack) ra.
Hàn chúng lại với nhau như hình.

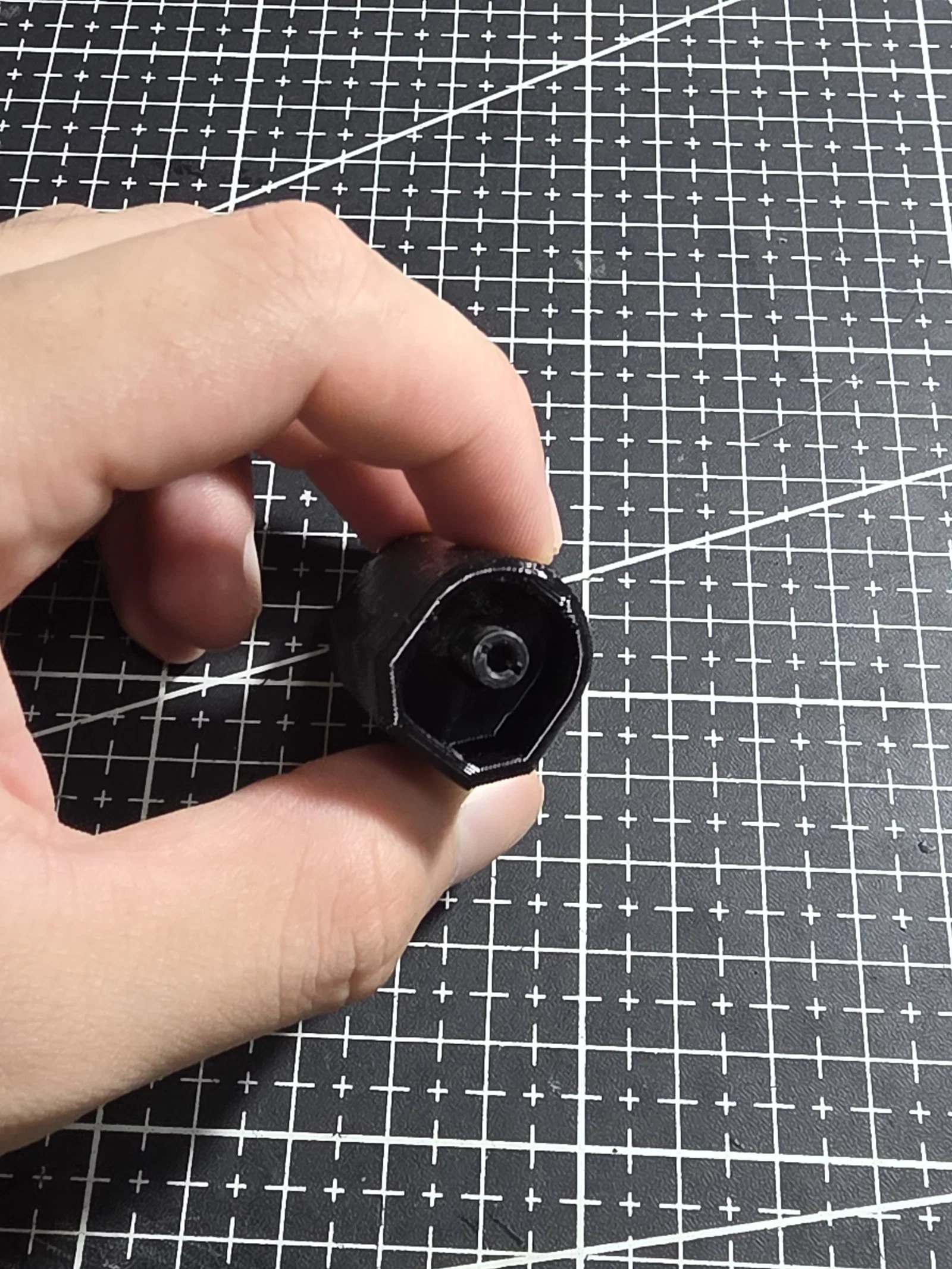

Trượt cụm linh kiện đã hàn vào thân chính, rồi dùng băng keo VHB để cố định PCB. Bơm đầy keo nến (hot glue) vào bên trong để giữ giắc cắm nguồn ở đúng vị trí. Cuối cùng, đóng nắp lại và dùng 2 con ốc vít nhỏ để cố định nắp cho chắc chắn.
