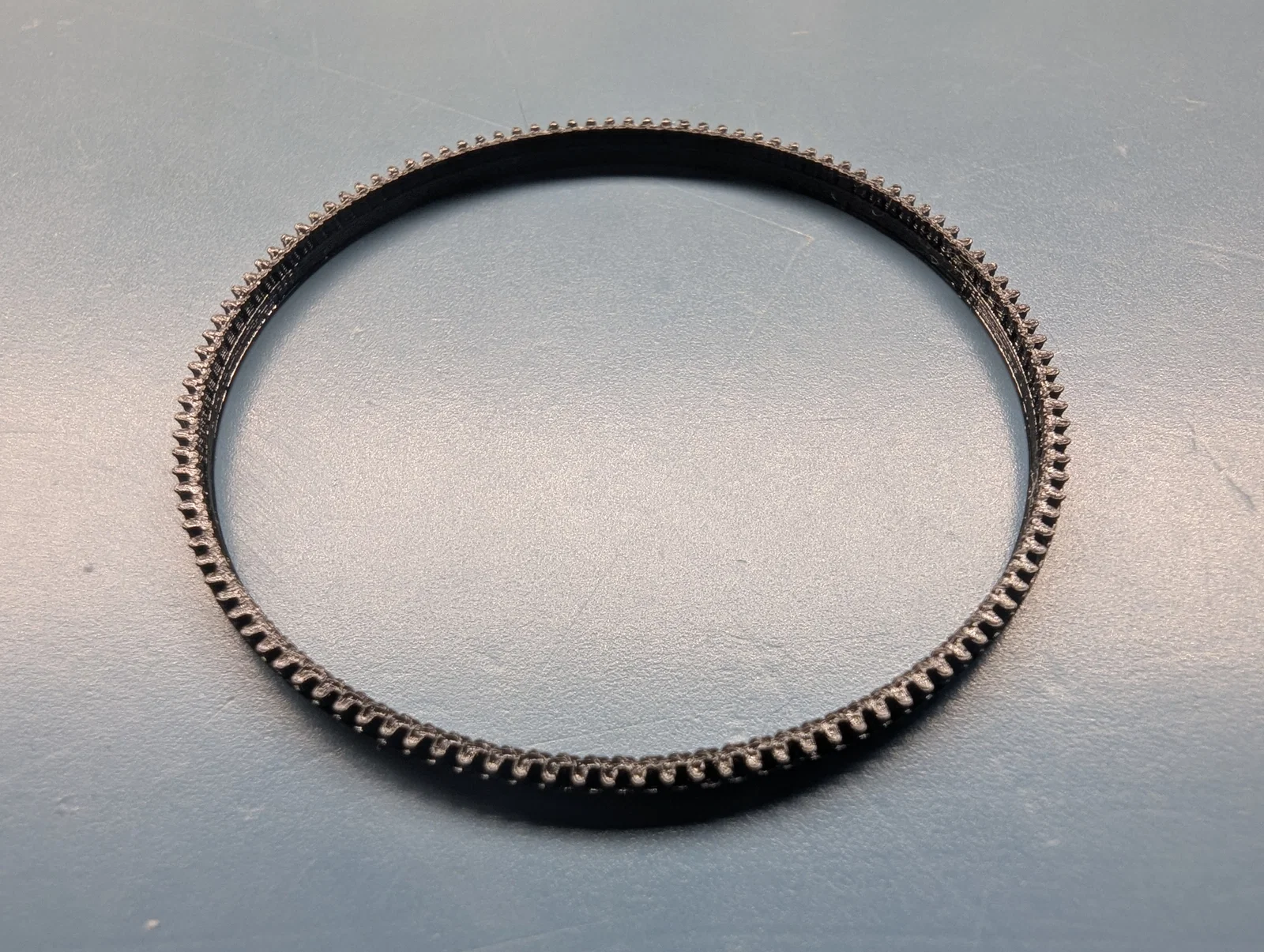

Bánh răng trục cuốn/cấp băng cho Sony Walkman WM-10/WM-20/WM-30

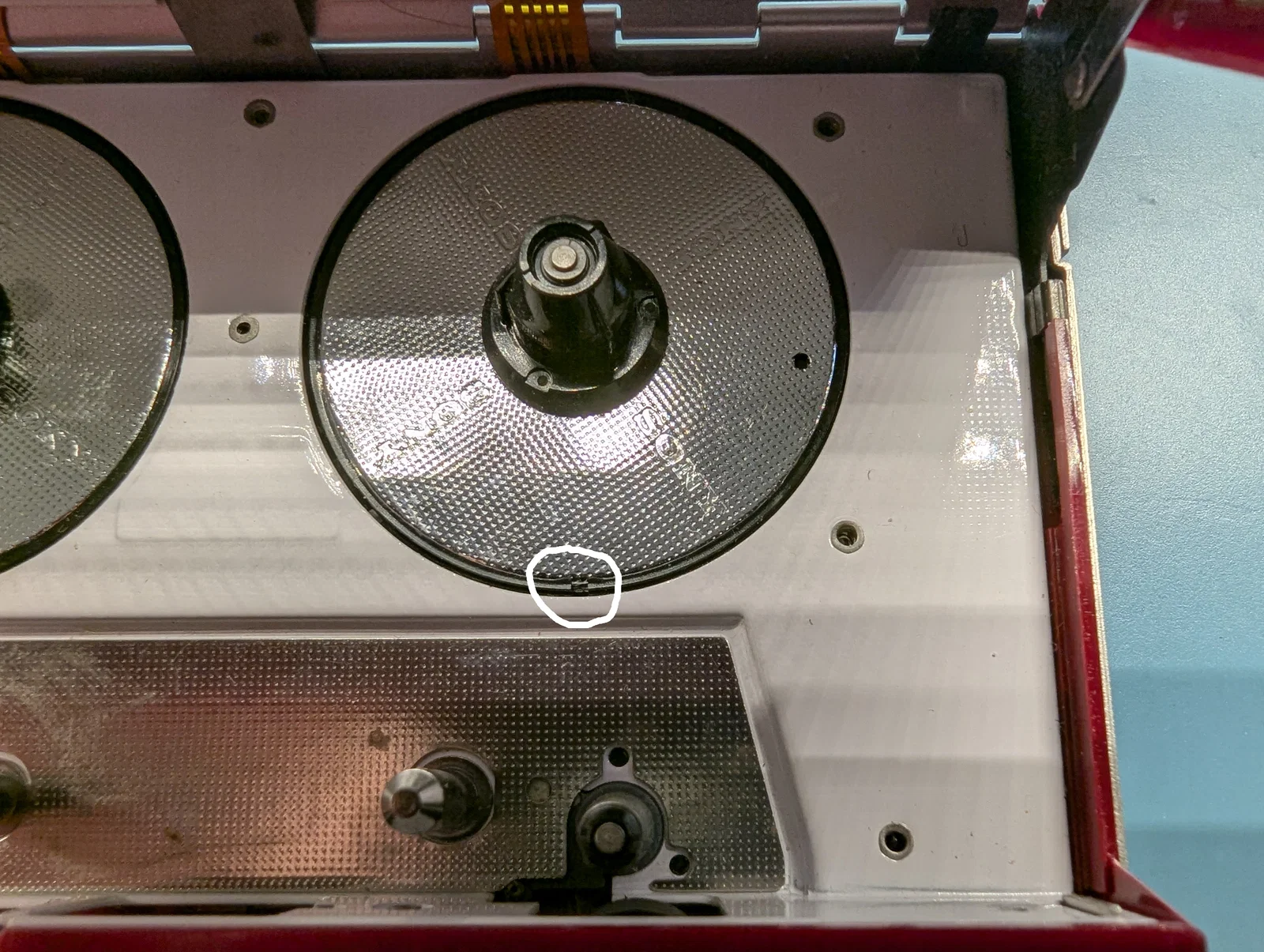

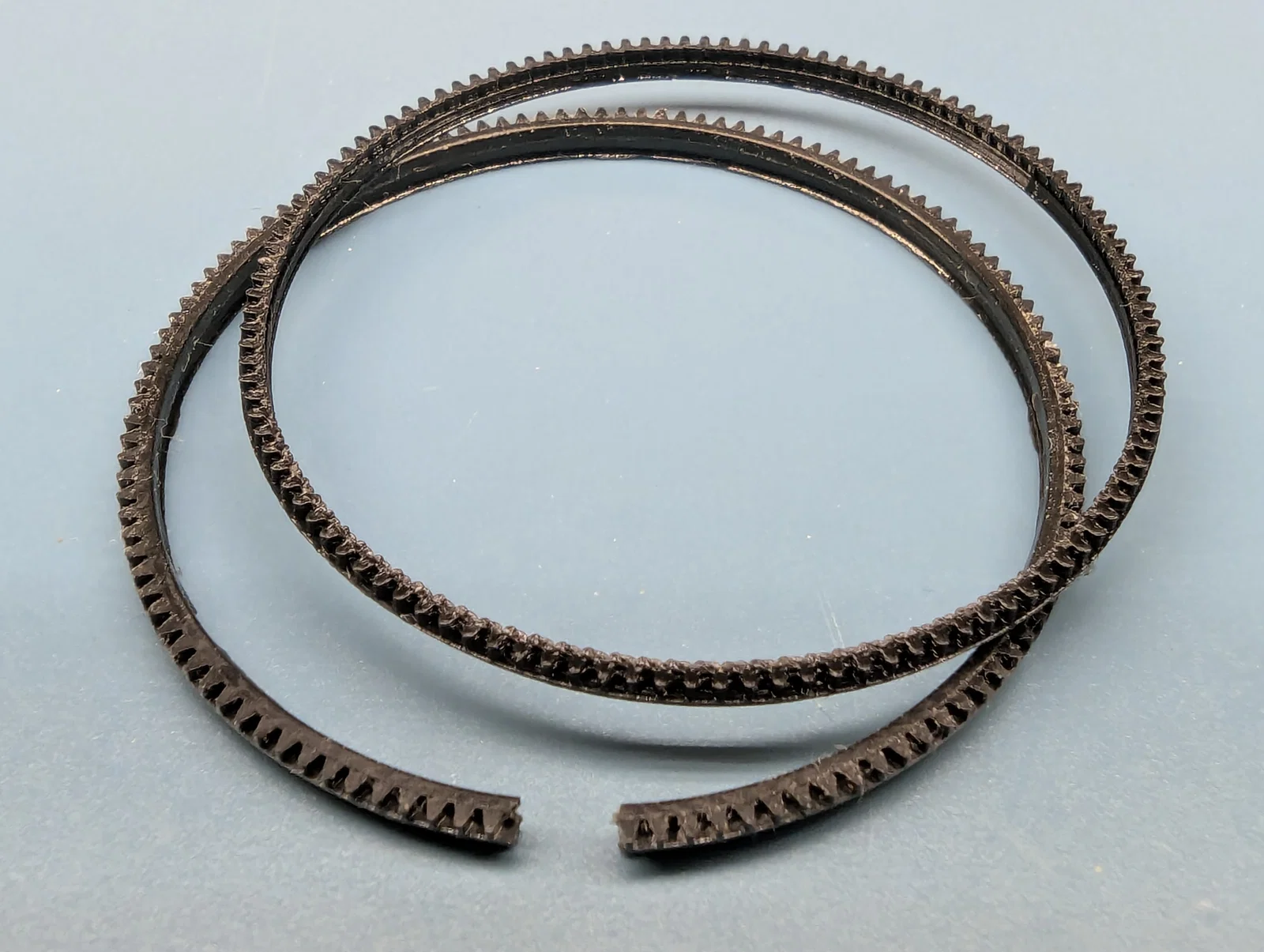

Đây là bánh răng thay thế cho trục cuốn băng (take-up reel) hoặc trục cấp băng (supply reel) của các dòng máy cassette Sony Walkman WM-10/WM-20/WM-30 hoặc WM-F10/WM-F20 từ những năm 1980. Bánh răng gốc được làm từ nhựa dễ bị co rút khi gặp nhiệt độ cao (như khi để trong xe hơi nóng) và trở nên giòn theo thời gian. Hiện nay, hầu hết các máy Walkman này đều gặp tình trạng bánh răng bị nứt, khiến việc phát nhạc bị khựng hoặc không thể hoạt động.

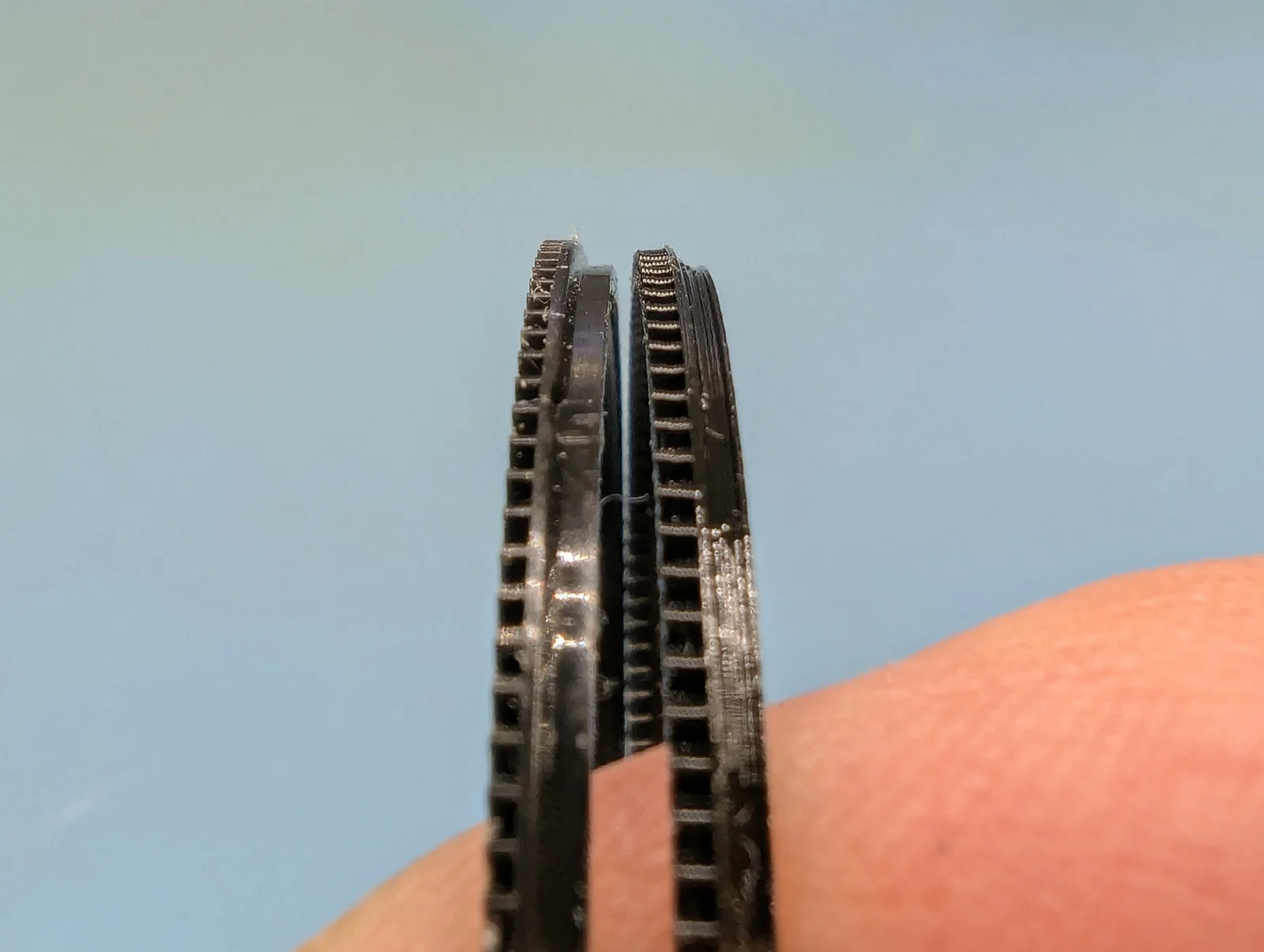

Thiết kế này được thực hiện từ vài năm trước, thời điểm mà không ai sản xuất bánh răng thay thế. Đây là thành quả sau hai tháng làm việc với 34 bản chỉnh sửa khác nhau. Bánh răng có 118 răng với bước răng khoảng 0.96mm, rất khó để in sắc nét ngay cả với đầu in nhỏ nhất là 0.25mm.

Thông qua thử nghiệm, thiết kế này đã tinh chỉnh biên dạng răng và bù đắp các sai số kích thước để phù hợp với giới hạn của công nghệ in 3D, giúp sản phẩm đạt hình dạng mong muốn. Một vài kích thước không quan trọng cũng được thay đổi để tăng độ bền và khả năng in.

Chúng tôi cũng thêm các rãnh siêu nhỏ để kiểm soát đường nhựa, tối ưu hóa độ bền và giảm lỗi bề mặt. Nếu không có các rãnh này, phần mềm cắt lớp (slicer) sẽ in rời rạc từng răng một, khiến bánh răng dễ bị gãy khi lắp vào.

In ấn

Đây là một mẫu in cực kỳ khó. Nó gần như chắc chắn sẽ không thành công nếu không được tinh chỉnh kỹ lưỡng cho máy in của tôi (Prusa MK3S+). Bạn bắt buộc phải dùng PrusaSlicer, in bằng Prusament PETG Jet Black, đầu in 0.25mm và profile 0.10mm DETAIL. Bất kỳ cấu hình nào khác sẽ làm sai lệch kích thước và bánh răng sẽ không khớp. Các máy in hiện đại hơn chưa chắc đã in tốt hơn vì mẫu này chứa các khiếm khuyết có chủ đích để bù trừ cho lỗi của dòng máy tôi đang dùng. Bạn hãy lưu ý điều này.

Các thông số PrusaSlicer-2.9.x cần thay đổi so với mặc định:

• Seam position: Random
• Speed for perimeters: 20mm/s
• Infill/perimeters overlap: 10%
• Slice gap closing radius: 0mm
• Elephant foot compensation: 0.1mm
• Perimeter transitioning threshold angle: 30°
• Minimum feature size: 0%

Nếu thiếu các cài đặt này, bánh răng sẽ không hoạt động. Ngay cả khi làm đúng, tỷ lệ thành công chỉ khoảng 50%. Nếu in nhiều cái cùng lúc, hãy sử dụng tính năng in tuần tự (sequential printing) để tránh lỗi bề mặt do đầu in di chuyển. In SLA có thể là lựa chọn tốt cho chi tiết nhỏ, nhưng mẫu này đã được tùy biến riêng cho máy FDM nên không phù hợp với SLA.
