Giá đỡ LED strip dài cho Bambu Lab A1 (A1 long LED strip light support)

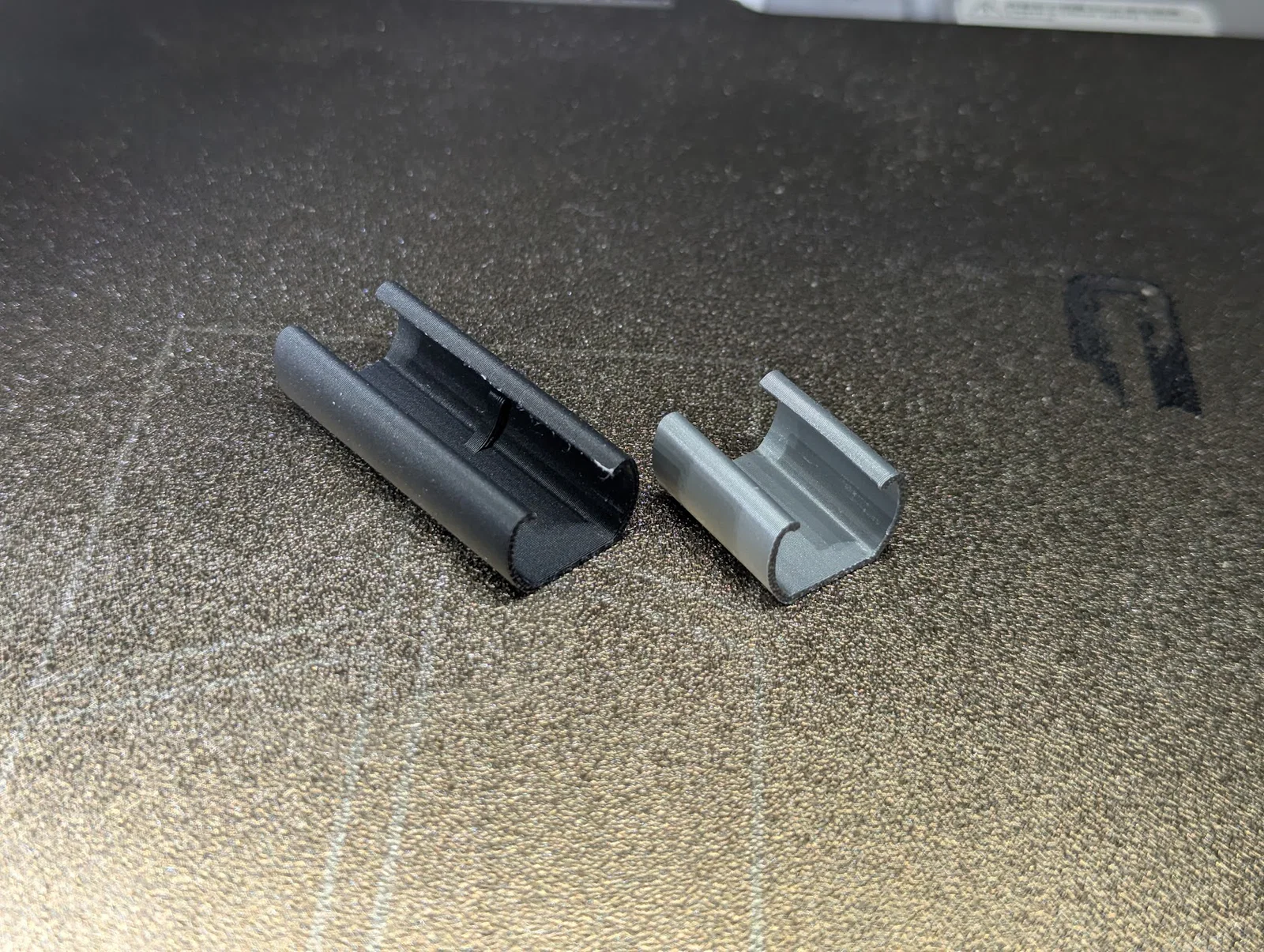

UPDATE 1: Sau một thời gian sử dụng mình thấy cây bar bị cong chùng xuống từ từ. Mình đã thêm một cái clip mới để kẹp giữ cả hai thanh bar, làm dài hơn chút và chừa thêm khoảng trống ở giữa để kẹp bám tốt hơn và tránh bị cong như vậy. Nó đã được đưa sẵn vào các profile mặc định.

Cái gì đây?

Đây là bộ giữ đèn cho led strip dài tối đa 43cm, thiết kế cho Bambu Lab A1. Nó bấm (snap) vào hai bên tay đỡ của cụm đầu in, giúp thanh đèn nằm cố định mà không bị cạ vào cụm nozzle.

Tại sao?

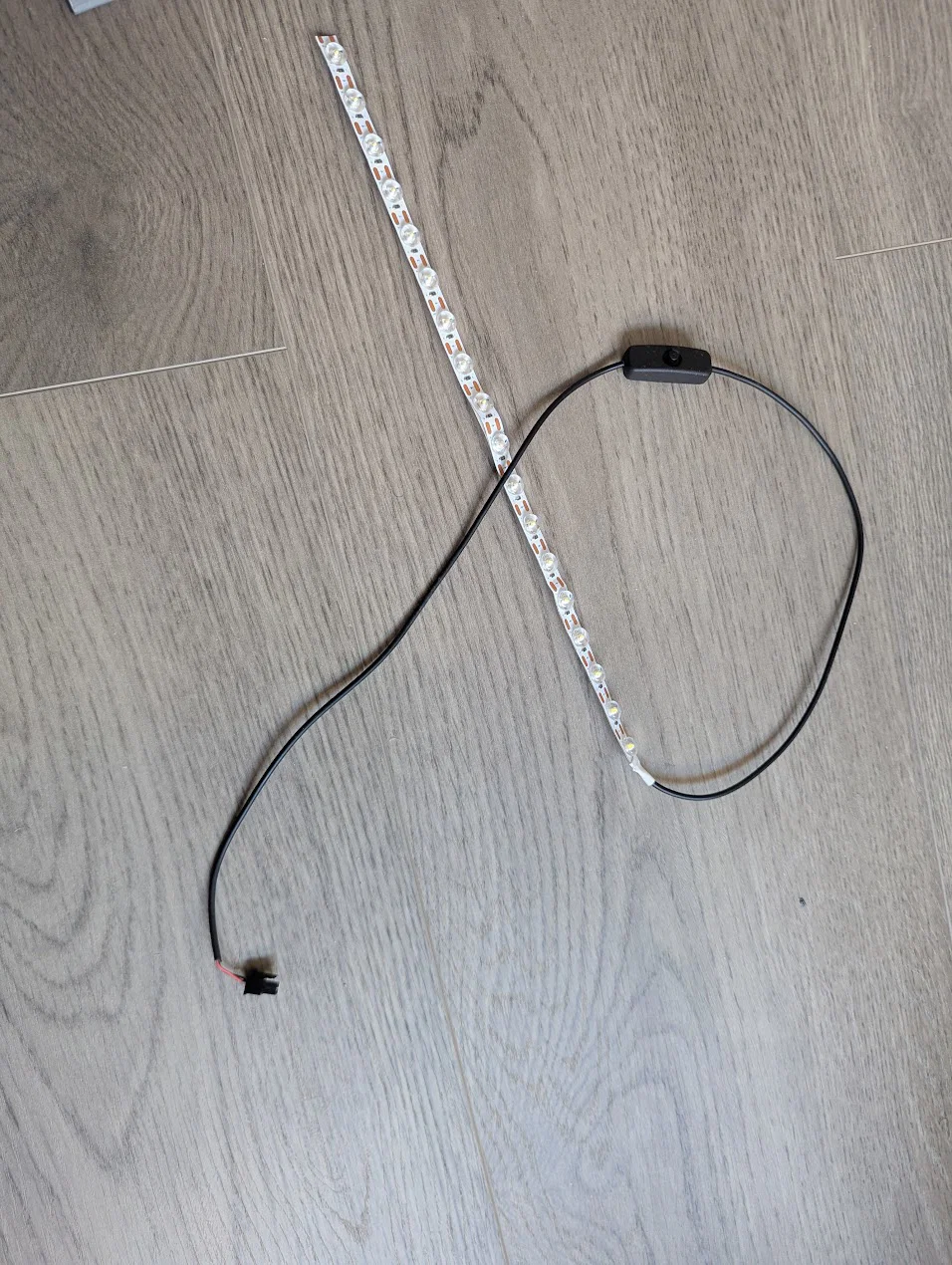

Một trong những món đầu tiên mình mua cho A1 là một led strip có đầu cắm dùng cổng AMS, và vì mình không tin keo dán của nó sẽ bám chắc khi dán dưới rail nên mình dùng mẫu của @Sanja3D là A1/A1 Mini Rotatable Led Light Bar. Tuy nhiên mình gặp 2 vấn đề chính:

• Mẫu đó thiết kế theo bề ngang của A1 mini, nên một phần lớn led strip bị thò ra bên hông máy.

• Nó hơi lỏng lẻo, nên có thể rớt xuống hoặc bị cụm đầu in quẹt trúng bất cứ lúc nào.

Sau khi học được chút Solid Edge (thiệt ra là cực cơ bản), mình quyết định tự thiết kế một món đúng nhu cầu: holder cỡ A1 cho led strip chạy ngang từ trái qua phải, bấm chặt vào cả hai bên.

Nó có các internal clips (mình thêm 6 cái trong profile) để chừa khe 1mm, thường là đủ giữ đa số led strip nếu bạn không muốn dán keo lên thanh bar.

How?

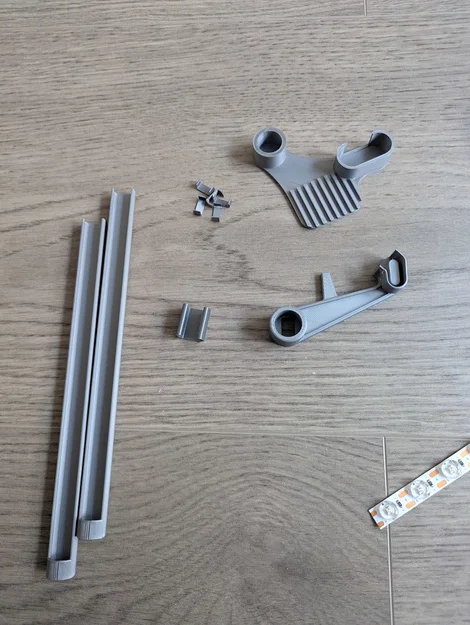

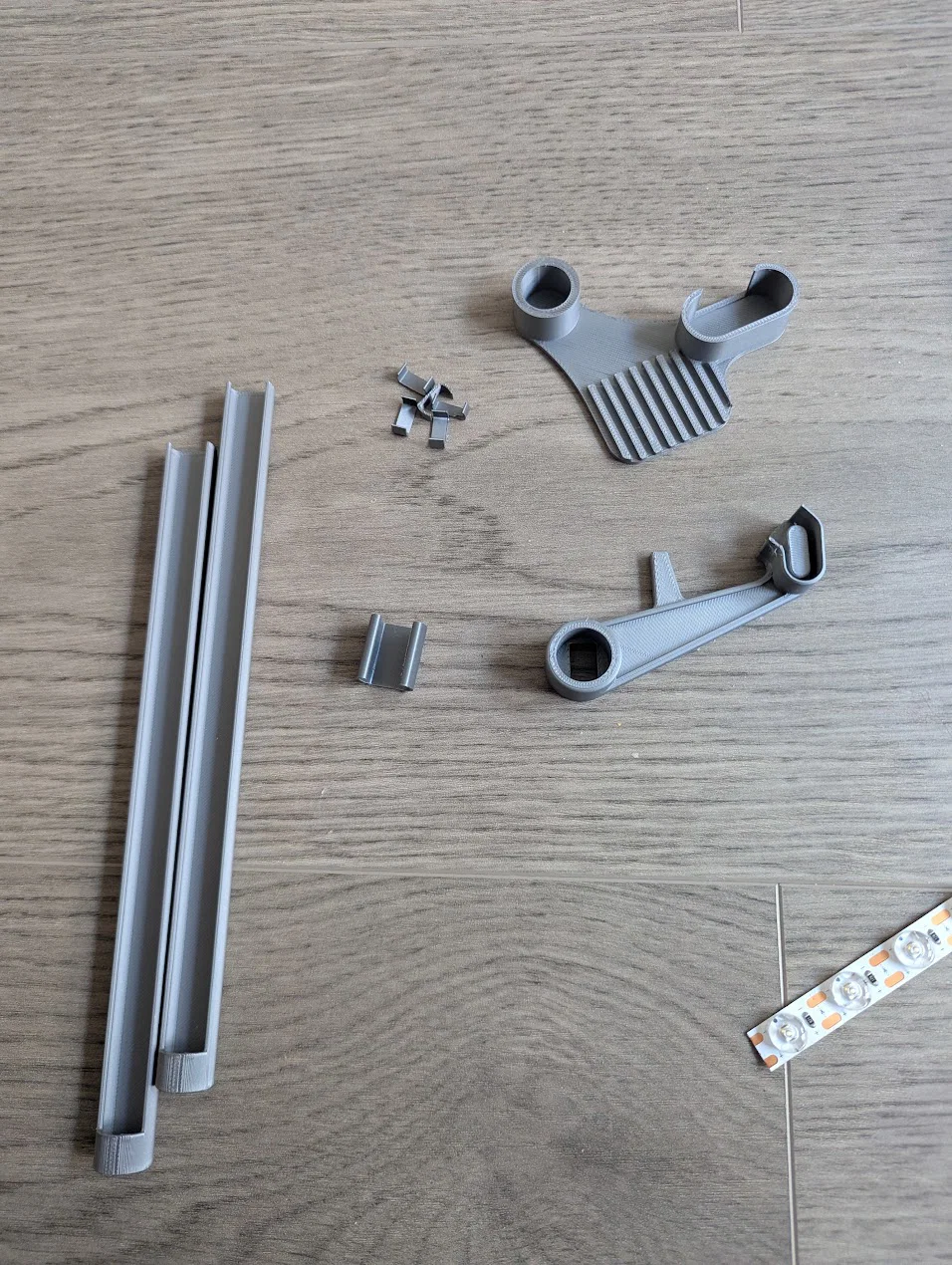

Cách lắp ráp khá đơn giản, mình để hình theo đúng thứ tự để dễ làm:

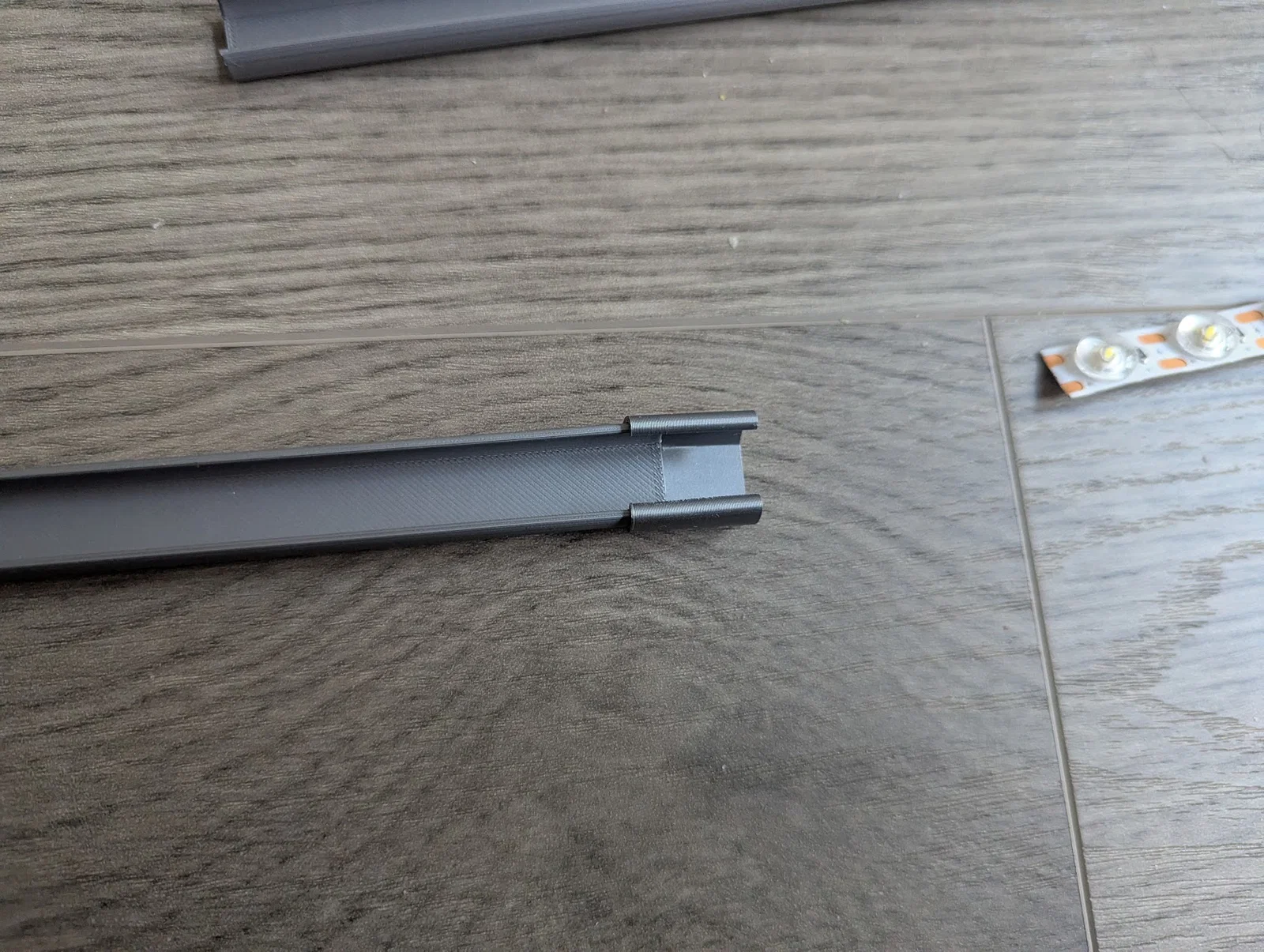

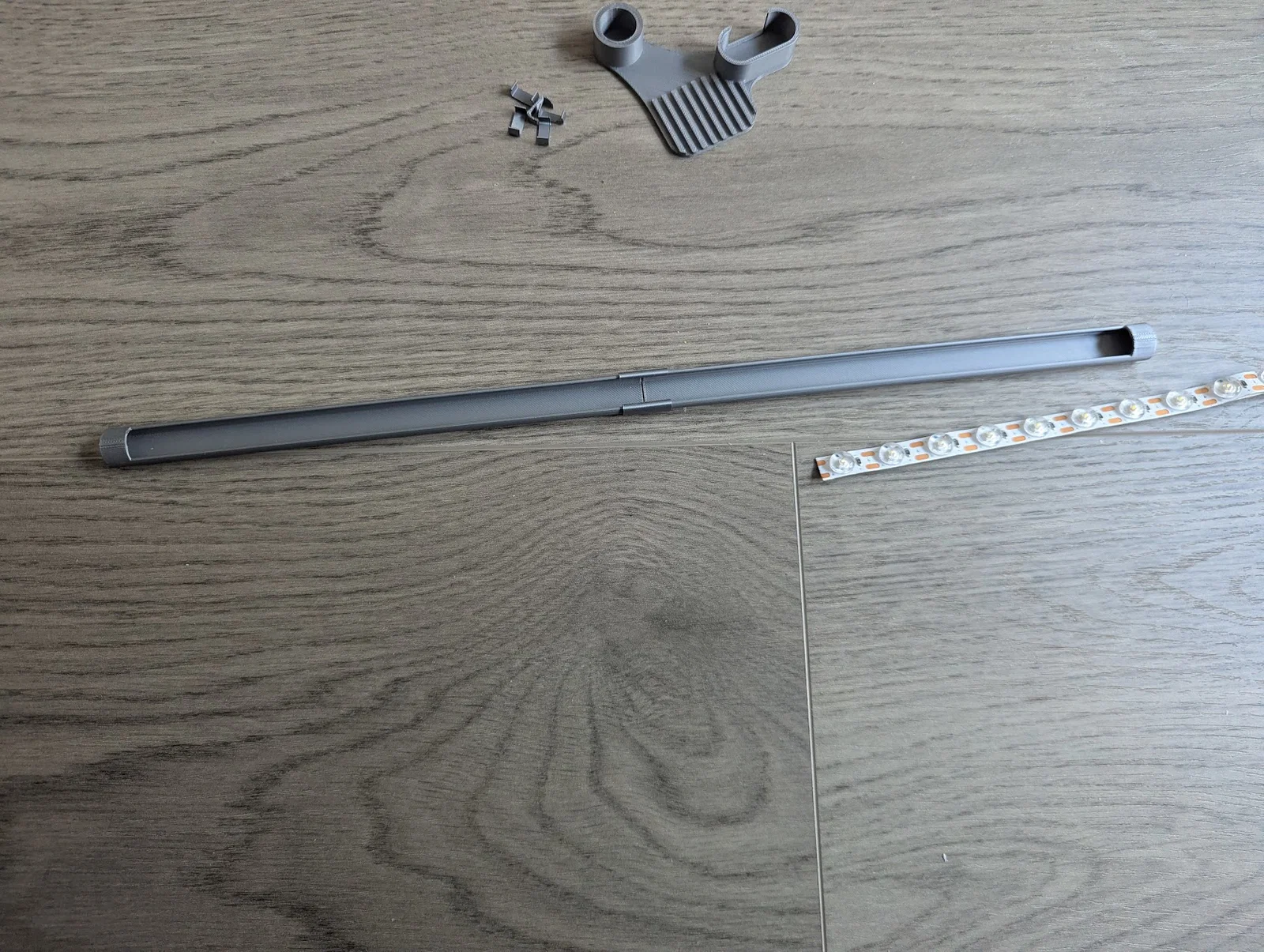

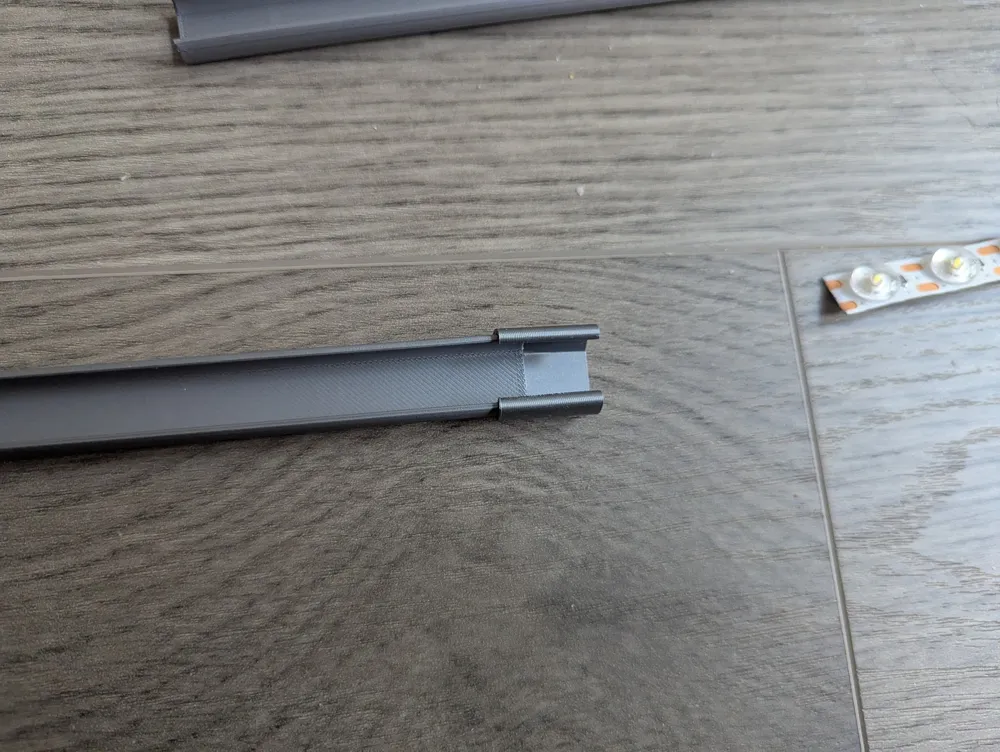

1. Lắp một nửa clip lớn vào một đầu của thanh bar, rồi lắp nửa còn lại vào.

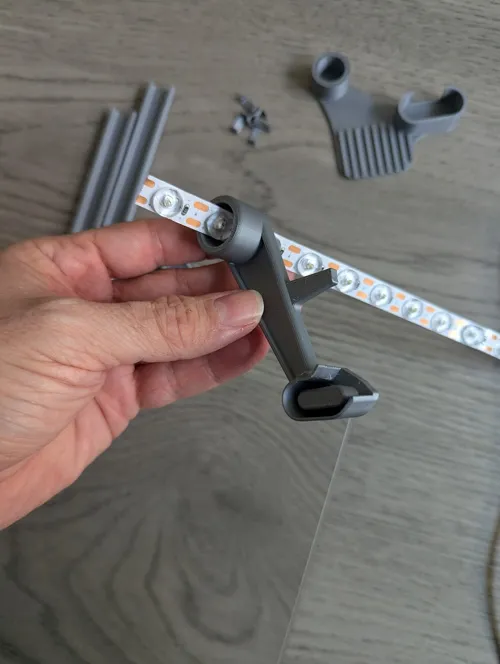

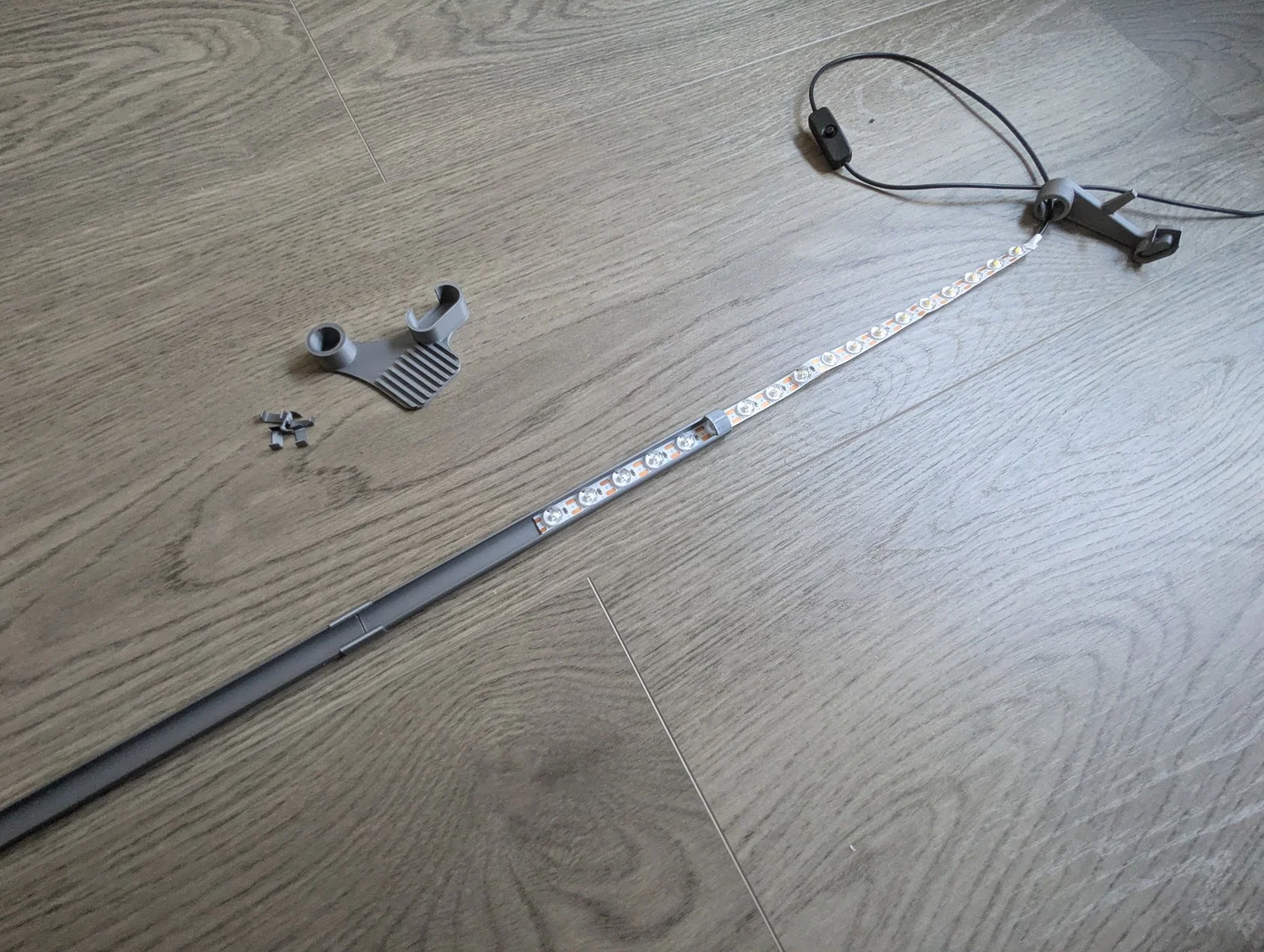

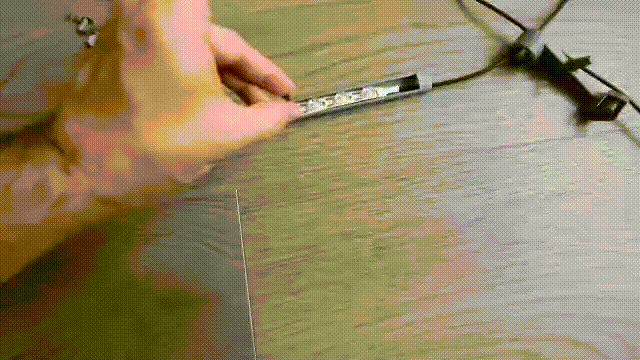

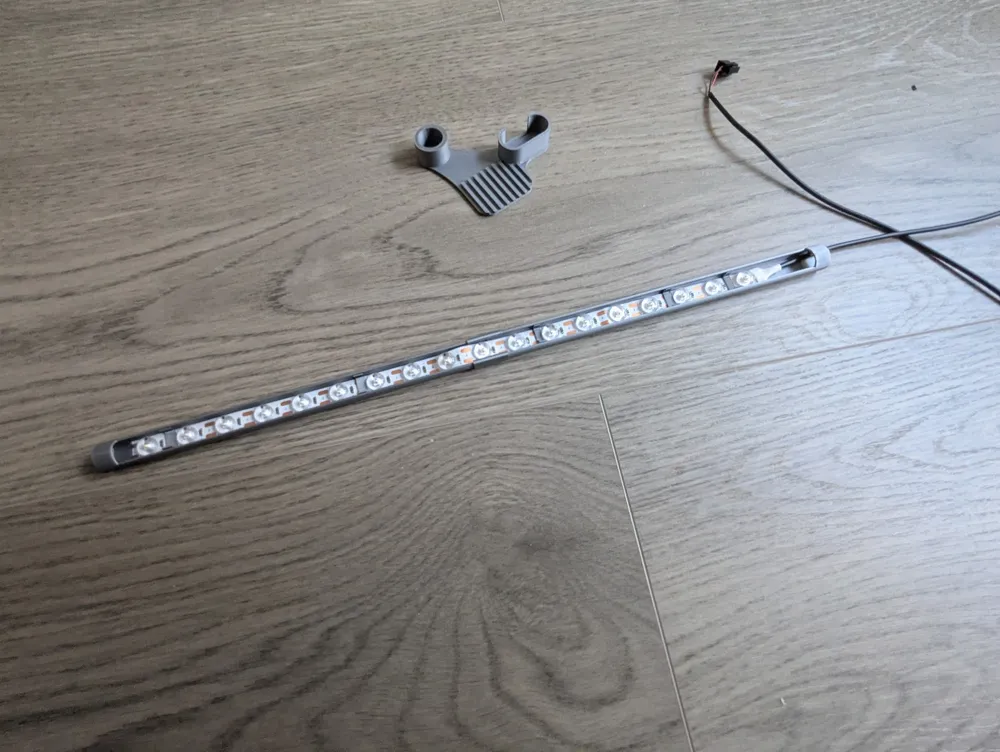

2. Luồn led strip vào holder bên phải (cái có lỗ). Sau đó đẩy led strip vào trong thanh bar tới vị trí mong muốn. Lúc này chưa cần dán thanh bar vào holder.

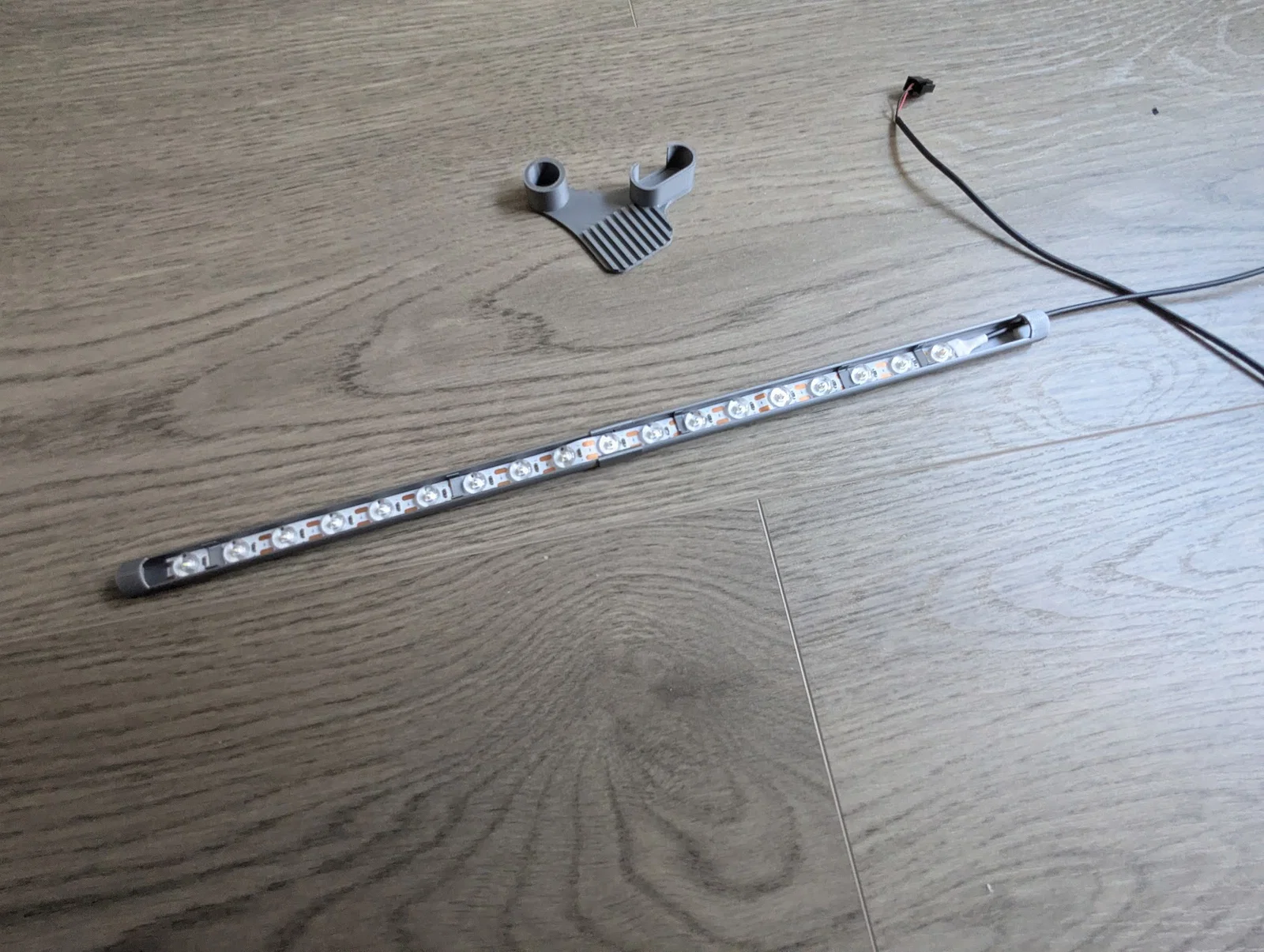

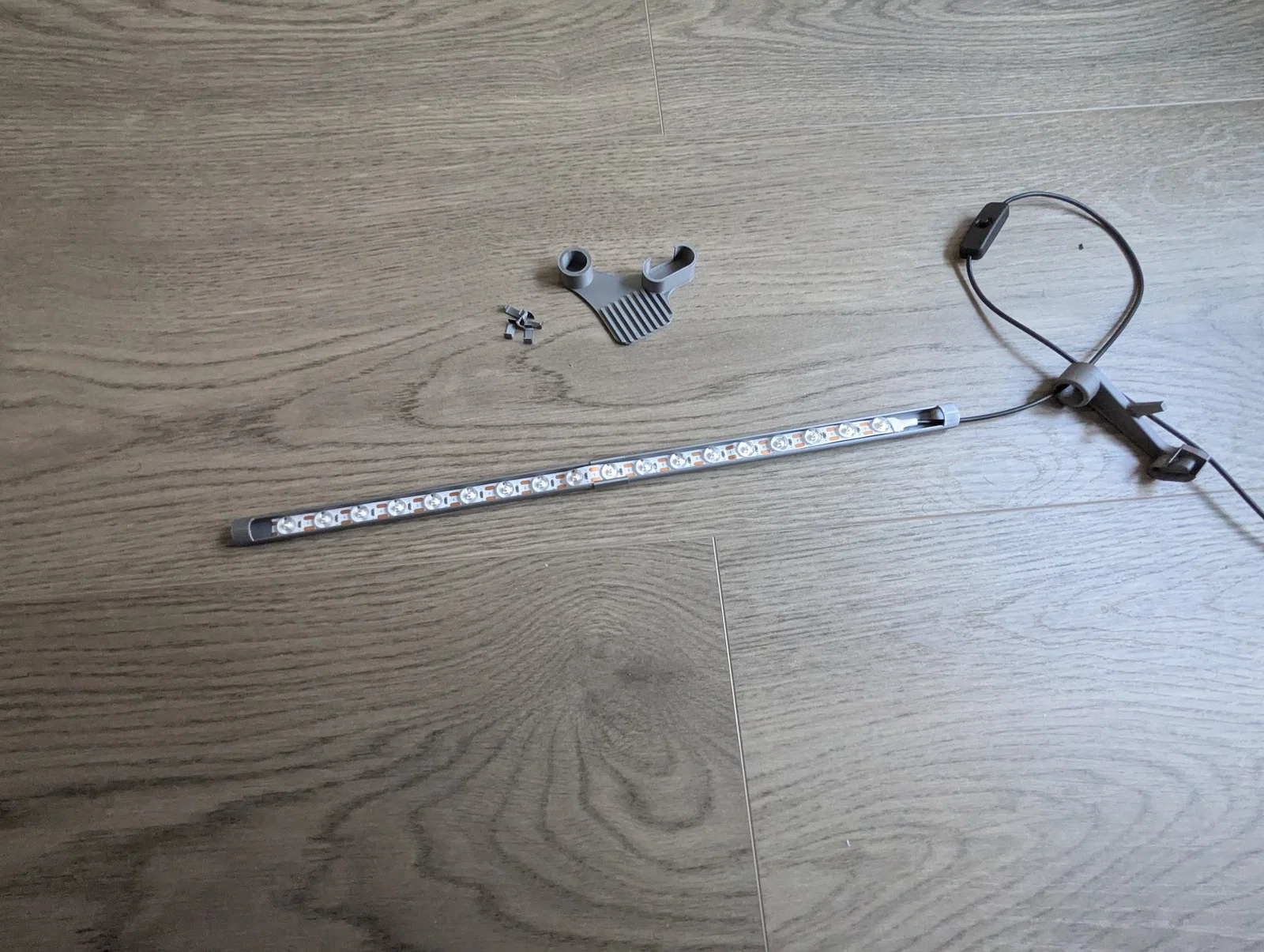

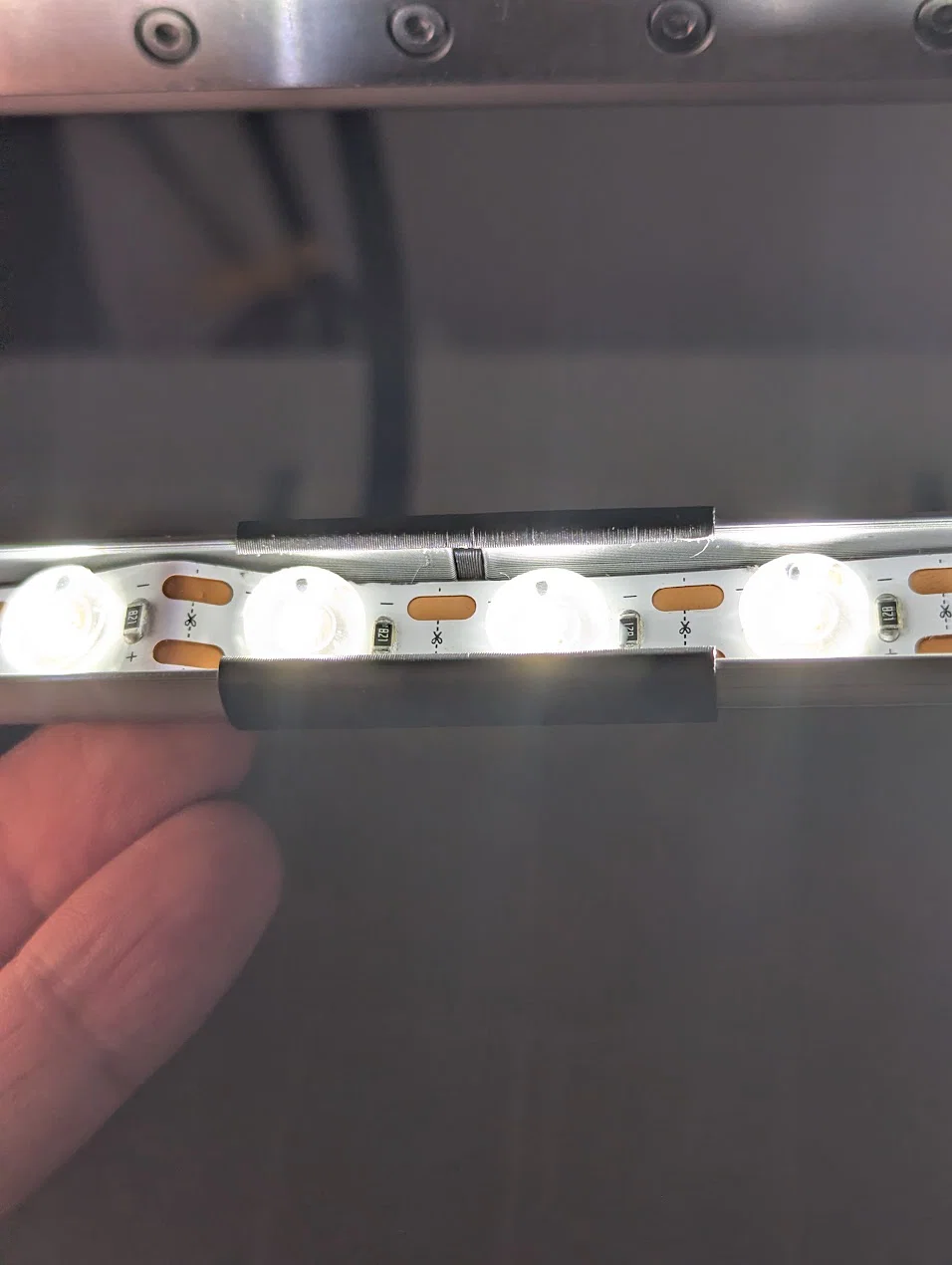

3. Tới đây bạn có thể dán led strip vào thanh bar, hoặc dùng các clip nhỏ. Tìm một đoạn hở, không vướng linh kiện, rồi gài clip vào đó. Dùng bao nhiêu cái tùy bạn để tránh bị rớt xuống bed.

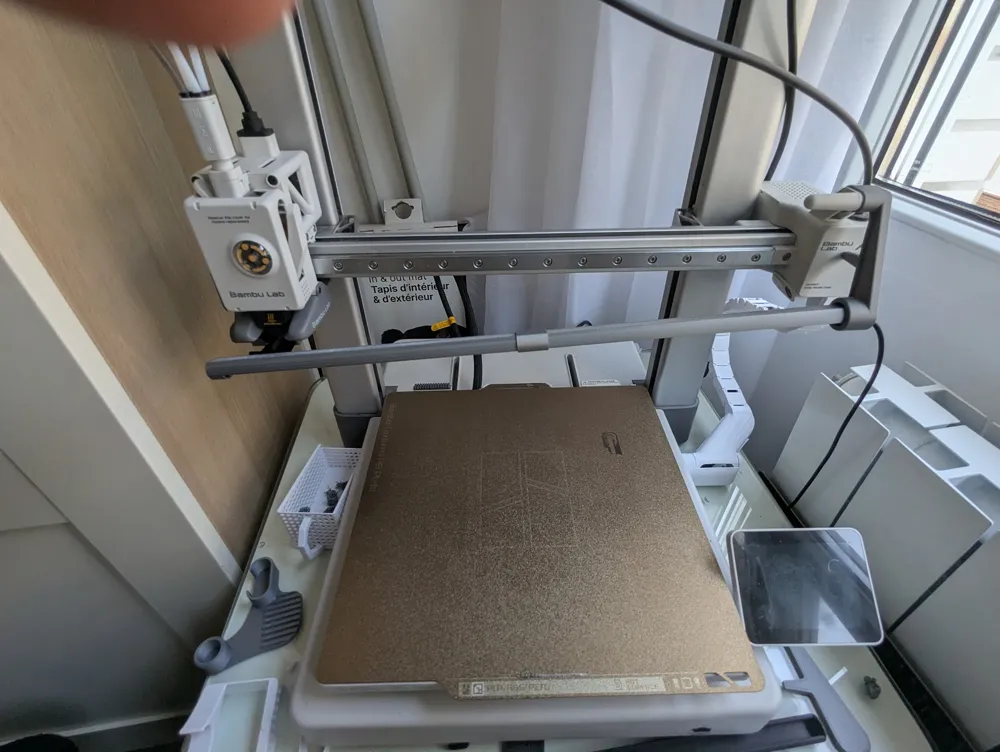

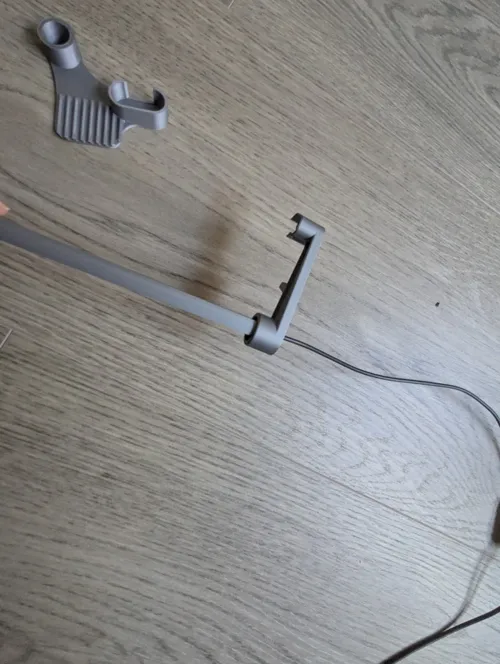

4. Gắn thanh bar vào holder bên phải (có thể chỉnh lại sau), rồi lắp cả cụm lên máy in (nó phải kẹp đủ chắc để bạn có thể cầm kéo qua lắp holder còn lại).

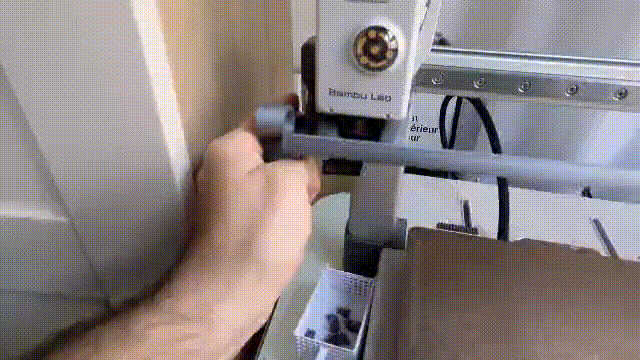

5. Lắp holder bên trái.

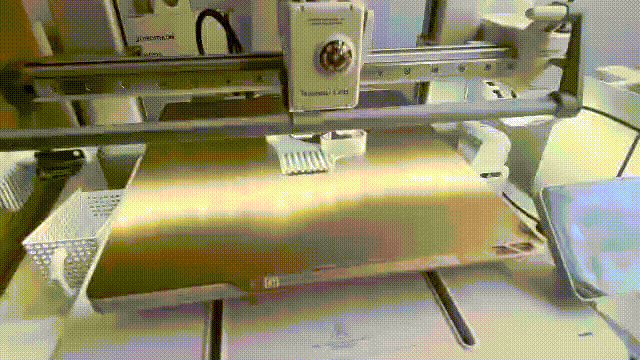

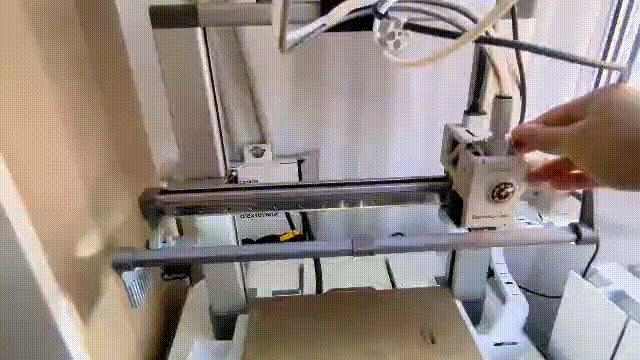

6. Xoay thanh bar để đèn rọi xuống là xong! Bạn có thể cho đầu in chạy qua lại hai bên để kiểm tra mọi thứ nằm đúng chỗ và không có gì bị cạ.

Other stuff

• Mình chia thanh bar làm 2 phần để vừa với A1. Cái clip đủ cứng để giữ chặt hai nửa thanh bar mà không bị cong.

• Miếng deflector (miếng bên trái) có thêm vài gân để giảm diện tích tiếp xúc với “poop”. Dù vậy, cách tốt nhất để tránh dính lên deflector là dán thêm băng keo nhôm (aluminum tape).

• Mình có kèm file STEP nếu ai cần dùng.

WARNING: Lưu ý là bất cứ thứ gì gắn quanh khu vực nozzle đều có khả năng bị va chạm nếu bạn in theo kiểu “by object” (trong BambuStudio, tab Others → Print Sequence → chọn By Object).

PS: Cảm ơn @vajojajo với mẫu A1 CAD step model, vì đây là nền tảng giúp mình dựng mẫu này từ đầu mà không phải đo đạc phức tạp.
