Bracket gắn quạt trước đôi 120mm cho NCASE M3 Grater (offset)

Bạn có thể ủng hộ các dự án của mình tại đây: buymeacoffee.com

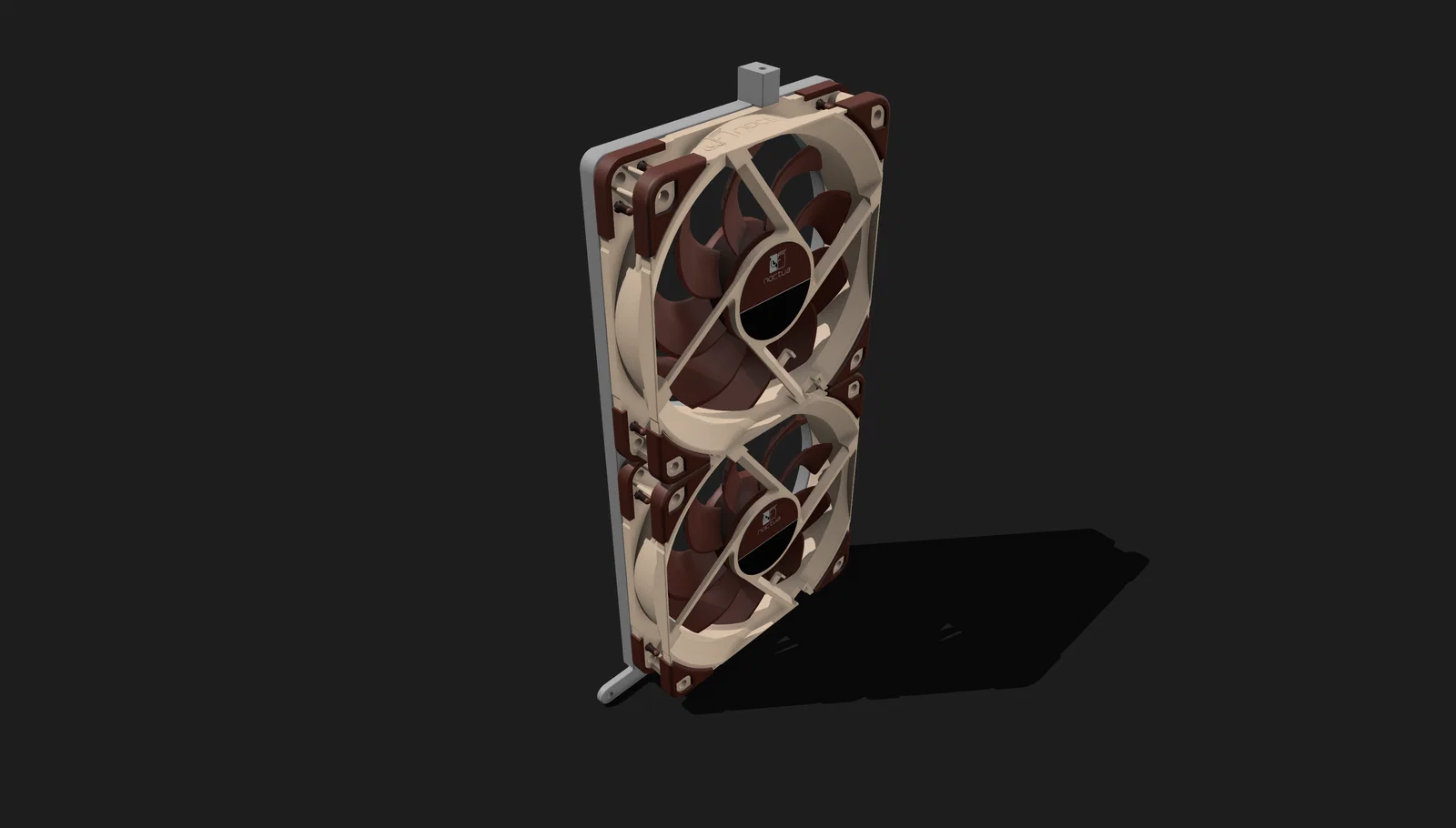

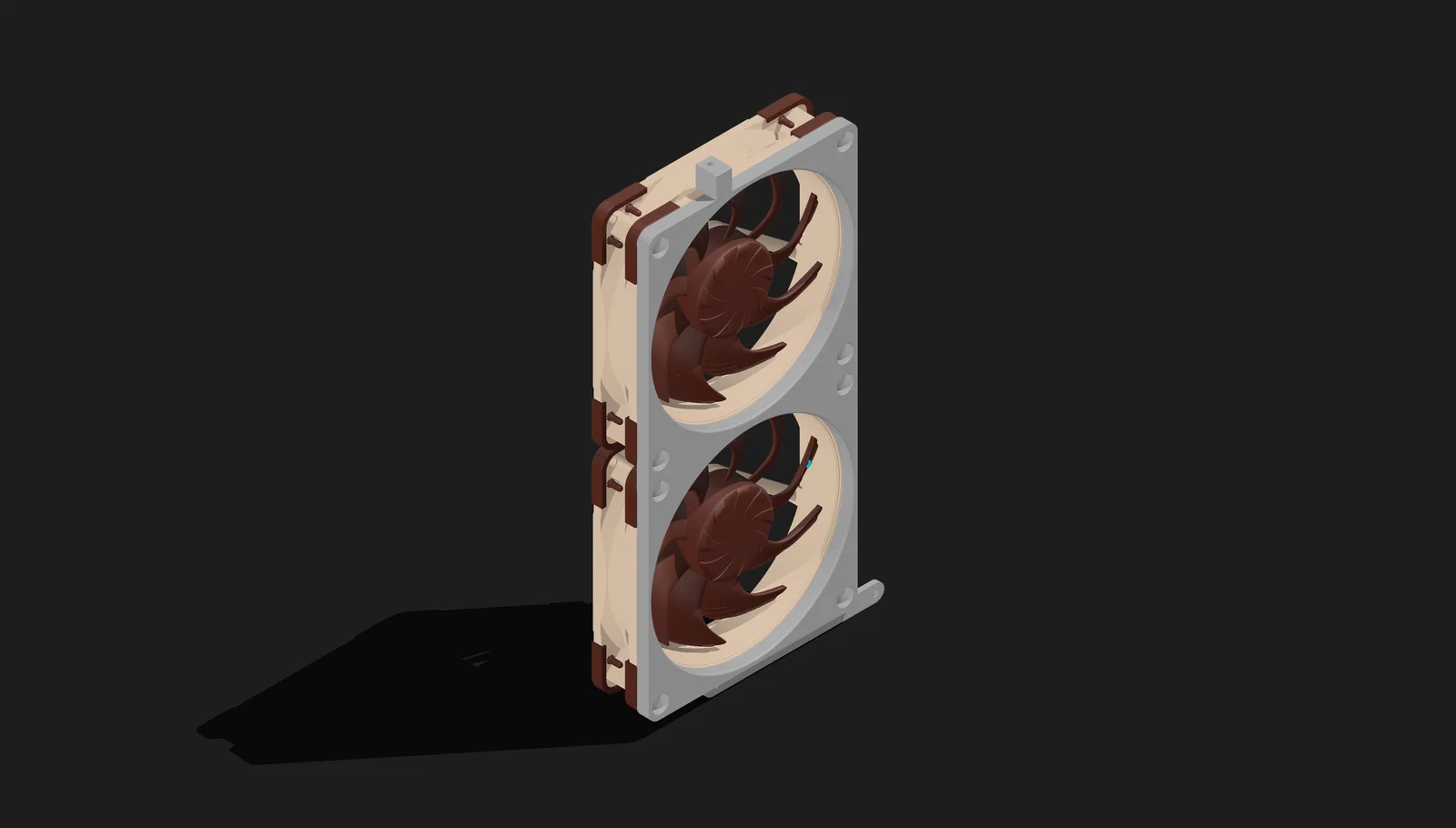

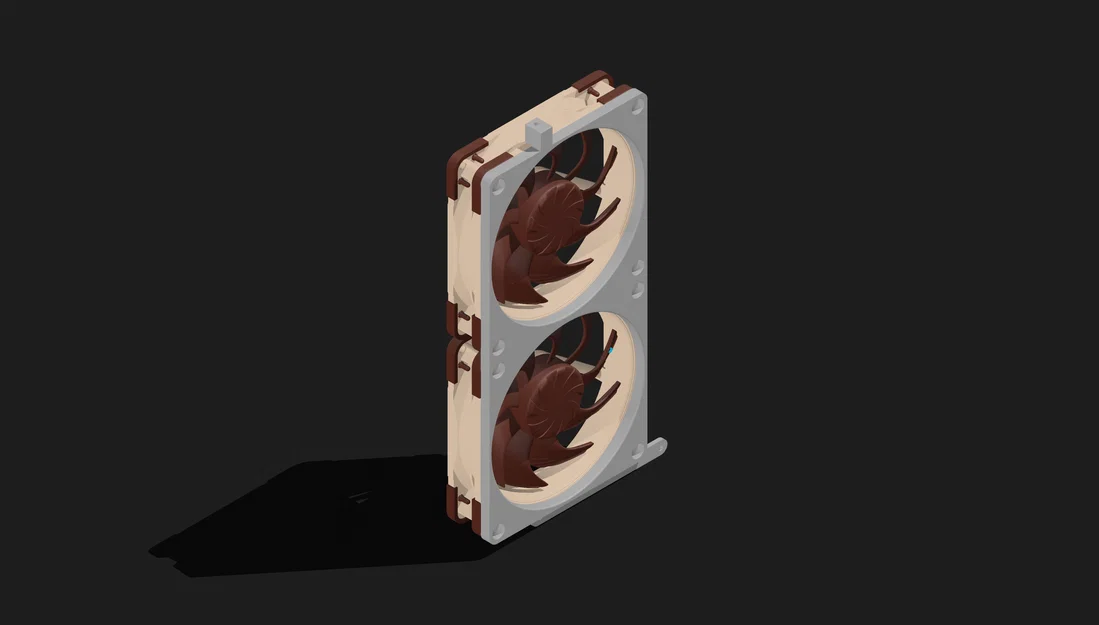

Đây là một bracket gắn quạt trước đôi 120mm, thiết kế cho NCASE M3 Grater.

Bracket này cho phép gắn 2 quạt 120mm phía sau tấm front grater để tăng airflow hút gió vào (intake). Vị trí bắt quạt được offset tránh về phía PSU để chừa khoảng thoáng cho luồng gió, đồng thời giảm vướng/chạm khu vực nguồn.

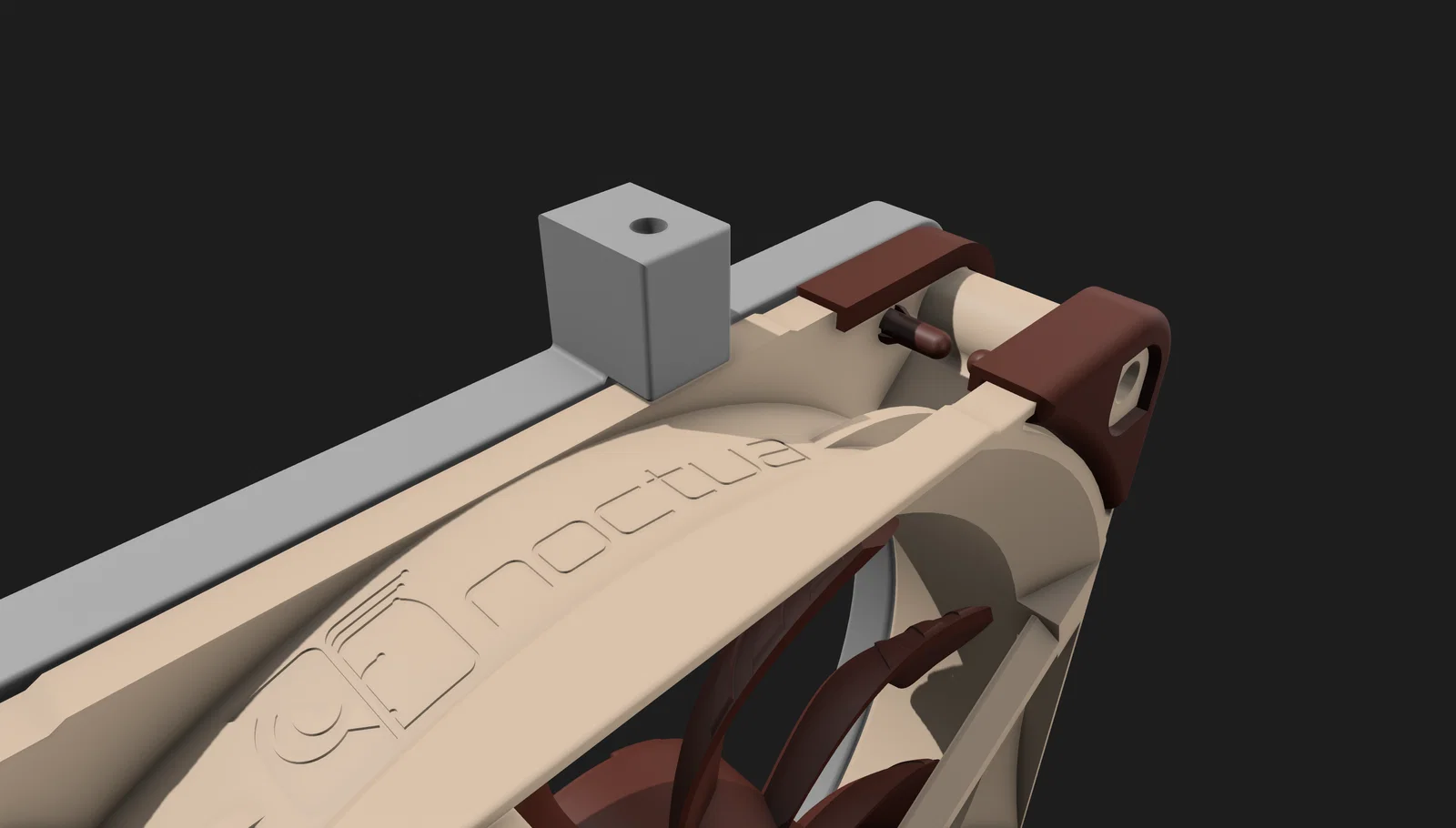

Phiên bản này cũng bổ sung thêm một lỗ bắt vít ở phía trên để cố định chắc hơn so với kiểu bracket đơn giản chỉ bắt phía dưới. Khi lắp đặt cần dùng vít M3 countersunk.

Lưu ý quan trọng:

Mình không sở hữu NCASE M3 Grater. Model này được làm bằng cách suy luận kích thước từ thông số chính thức, hình ảnh sản phẩm, và các đo đạc lấy từ NCASE M2 Grater. Vì vậy không đảm bảo lắp vừa hoàn toàn. Vui lòng xem đây là một món thử nghiệm/dành cho modder và tự sử dụng hoặc chỉnh sửa theo nhu cầu, tự chịu rủi ro.

Khuyến nghị sử dụng:

- Gắn quạt intake phía trước cho M3 Grater

- Thiết lập 2 quạt 120mm cho M3 Grater

- Tối ưu airflow SFF cho M3 Grater

Có thể dùng chung với của mình, vốn được thiết kế để chừa khoảng cho quạt 120mm × 25mm.

Gợi ý in 3D:

- Khuyến nghị PETG, ABS, ASA, hoặc filament chịu nhiệt khác

- PLA có thể dùng được, nhưng không lý tưởng nếu bracket nằm gần linh kiện nóng

- In đủ số walls/perimeters để phần bắt vít chắc

- Kiểm tra độ sâu vít và khoảng hở trước khi lắp cố định

Phần cứng cần có:

- 2x quạt 120mm

- Vít M3 countersunk để bắt bracket

- Vít quạt tiêu chuẩn hoặc phần cứng M3 phù hợp để bắt quạt

Vui lòng test-fit kỹ trước khi siết chặt hoàn toàn các con vít.
