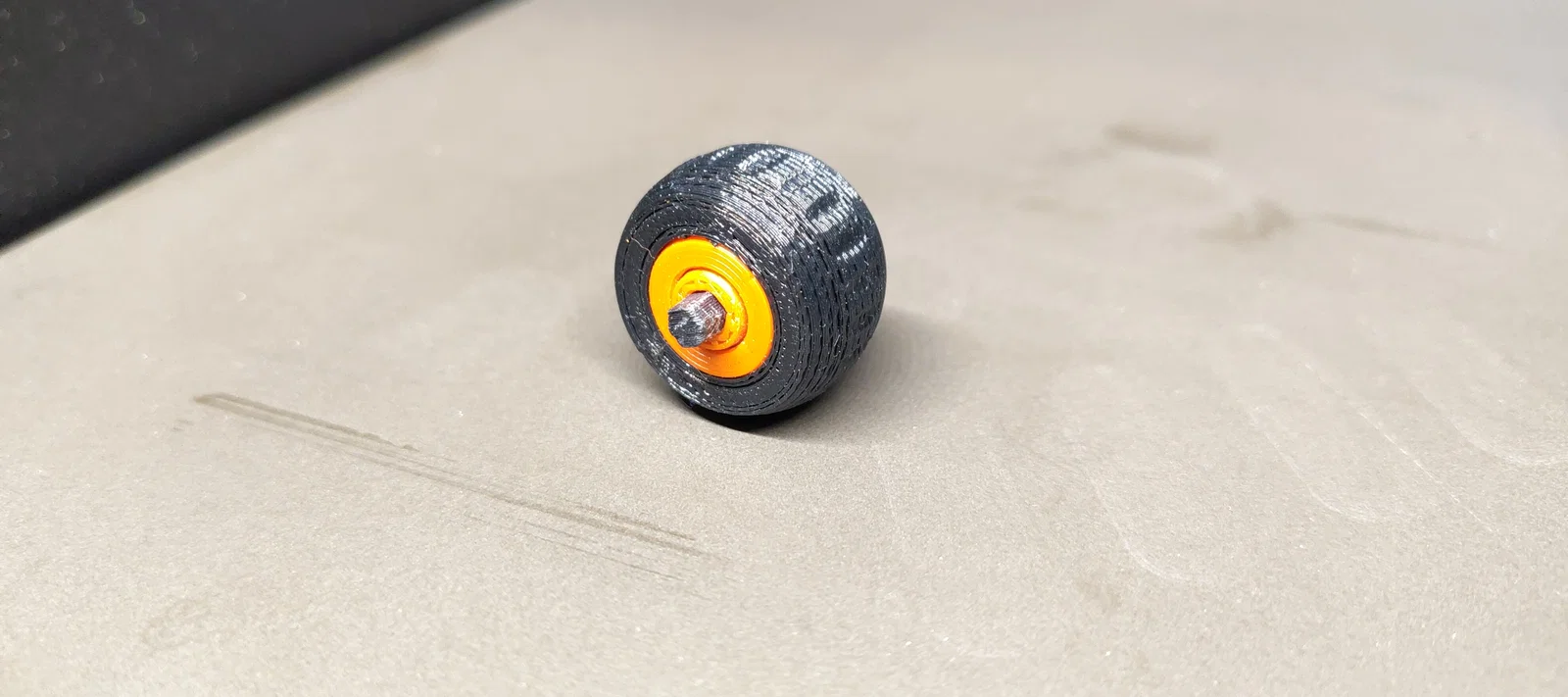

Đây là bánh xe cho máy hút bụi/máy lau Rowenta X-clean.

Nhà mình đem máy đi sửa (gãy tay cầm) về thì lại bị thiếu bánh xe. Mình thiết kế món này để tạm dùng máy cho tới khi nhận được bánh mới.

Có 4 phần, tất cả nằm trong file STEP. Trục (axle) và lốp (tyre) nên in riêng, còn vành (rim) và vòng bi (bearing) thì phải in chung với nhau.

  • Tyre: in bằng TPU (hy vọng bạn ra kết quả đẹp hơn mình).

  • Rim+Bearing: in bằng PETG

  • Axle: in bằng PC-CF

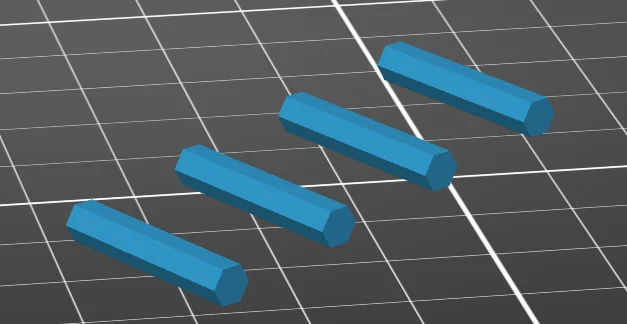

Mình in 4 cái axle cho 2 bánh để có dự phòng lỡ gãy, dù khả năng đó cũng không cao. Mình có in kèm brim, nhưng đó là ý tệ: phần brim ở rim không sạch hoàn toàn nên mình phải dùng búa đóng axle vào bearing. PC-CF thì đúng là rất cứng.

Khoảng hở (clearance) sẽ đủ để rim quay quanh bearing.

Mình đính kèm file FreeCAD phòng khi bạn cần chỉnh sửa.
