Einlauftrichter_v2.0_30x32_Doppelbiegung – Phễu dẫn cửa cuốn cong đôi

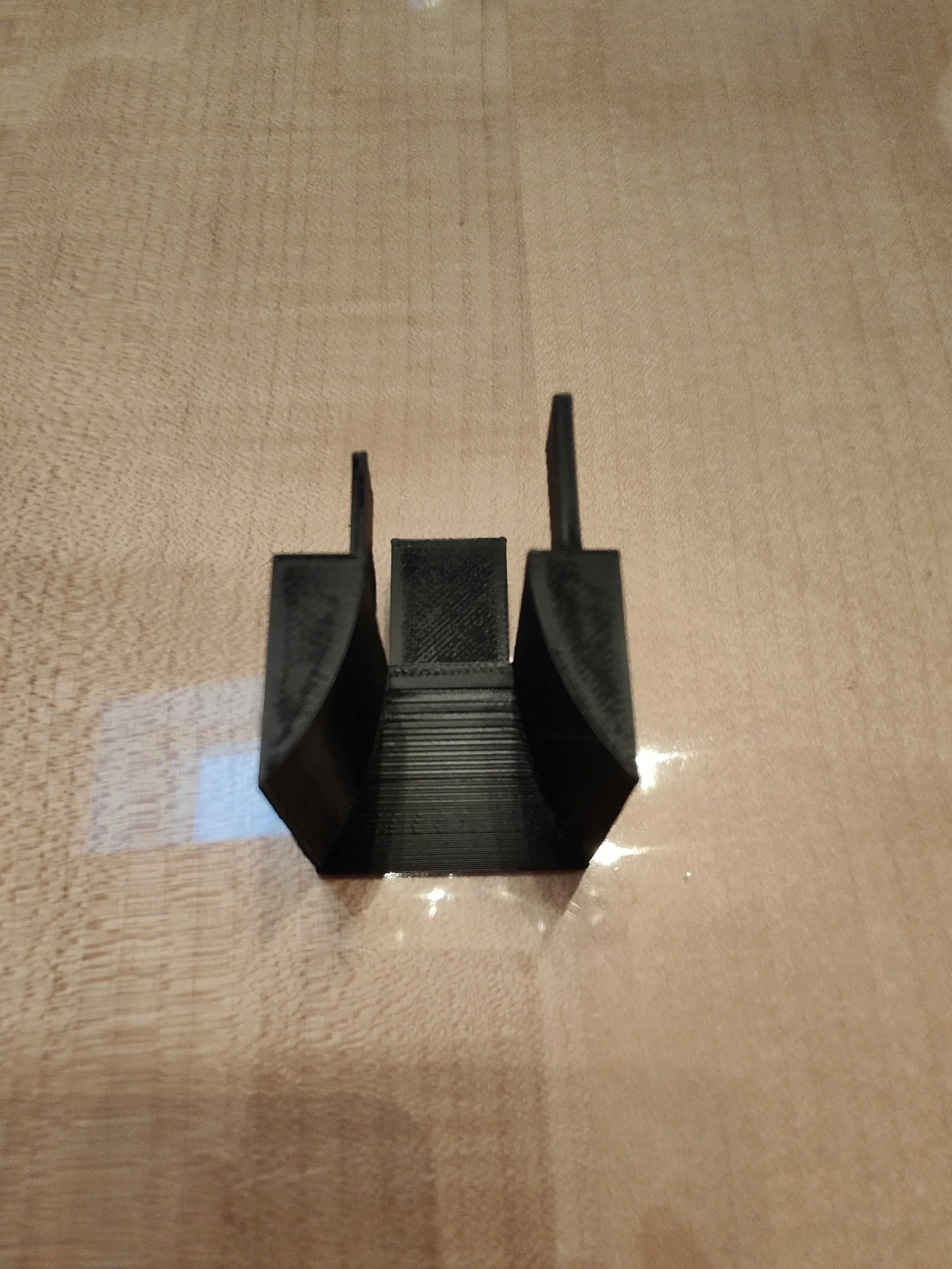

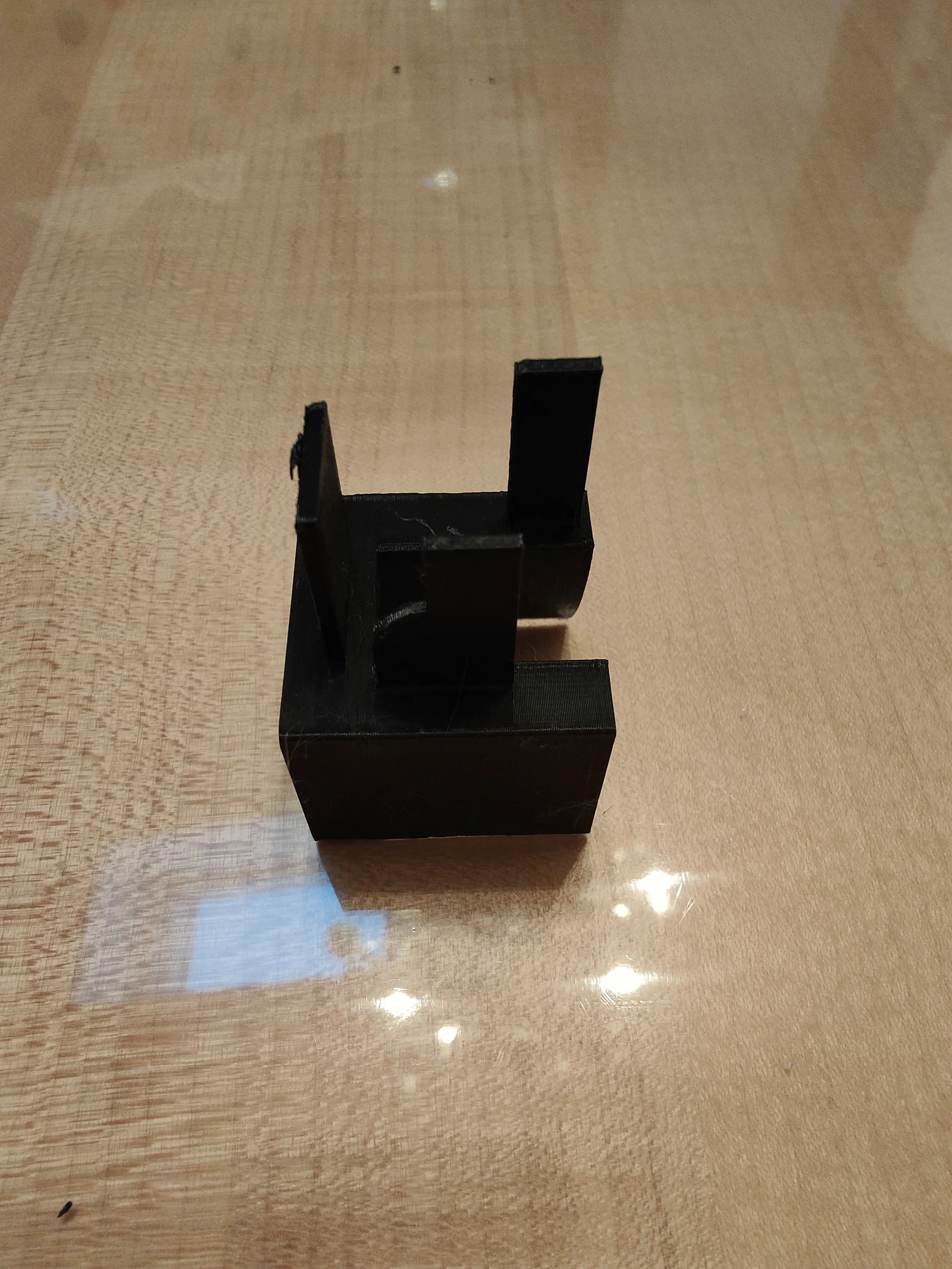

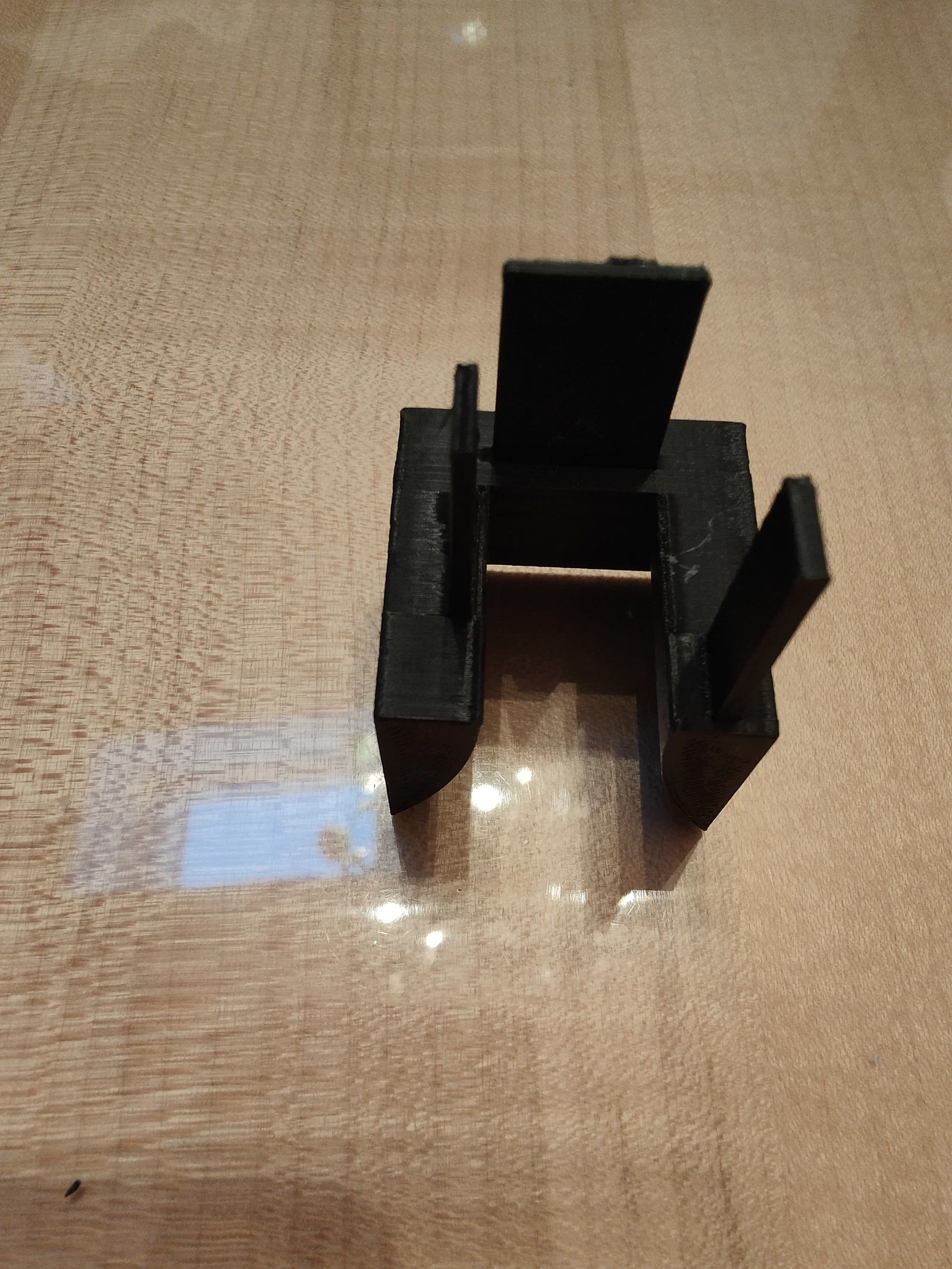

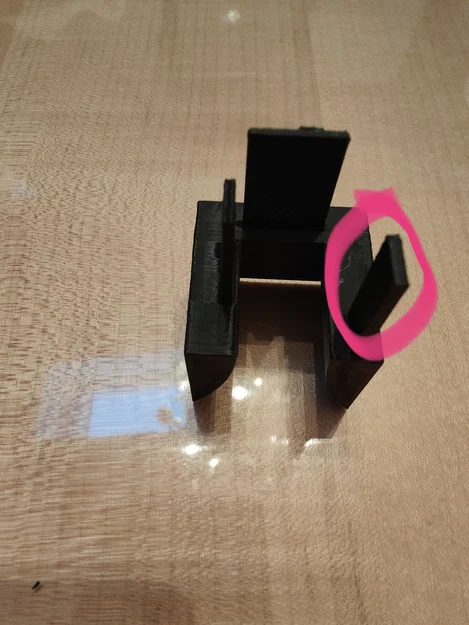

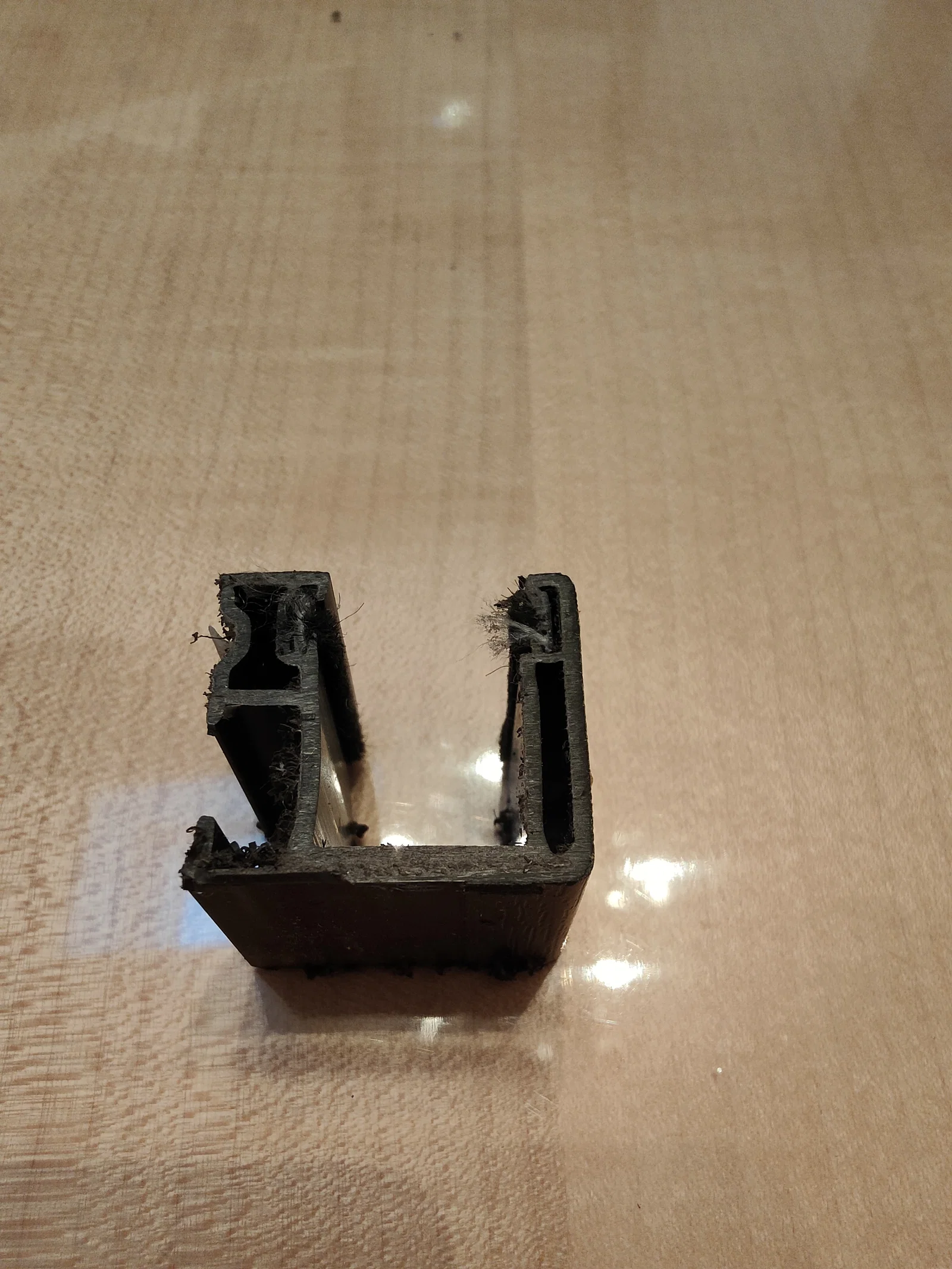

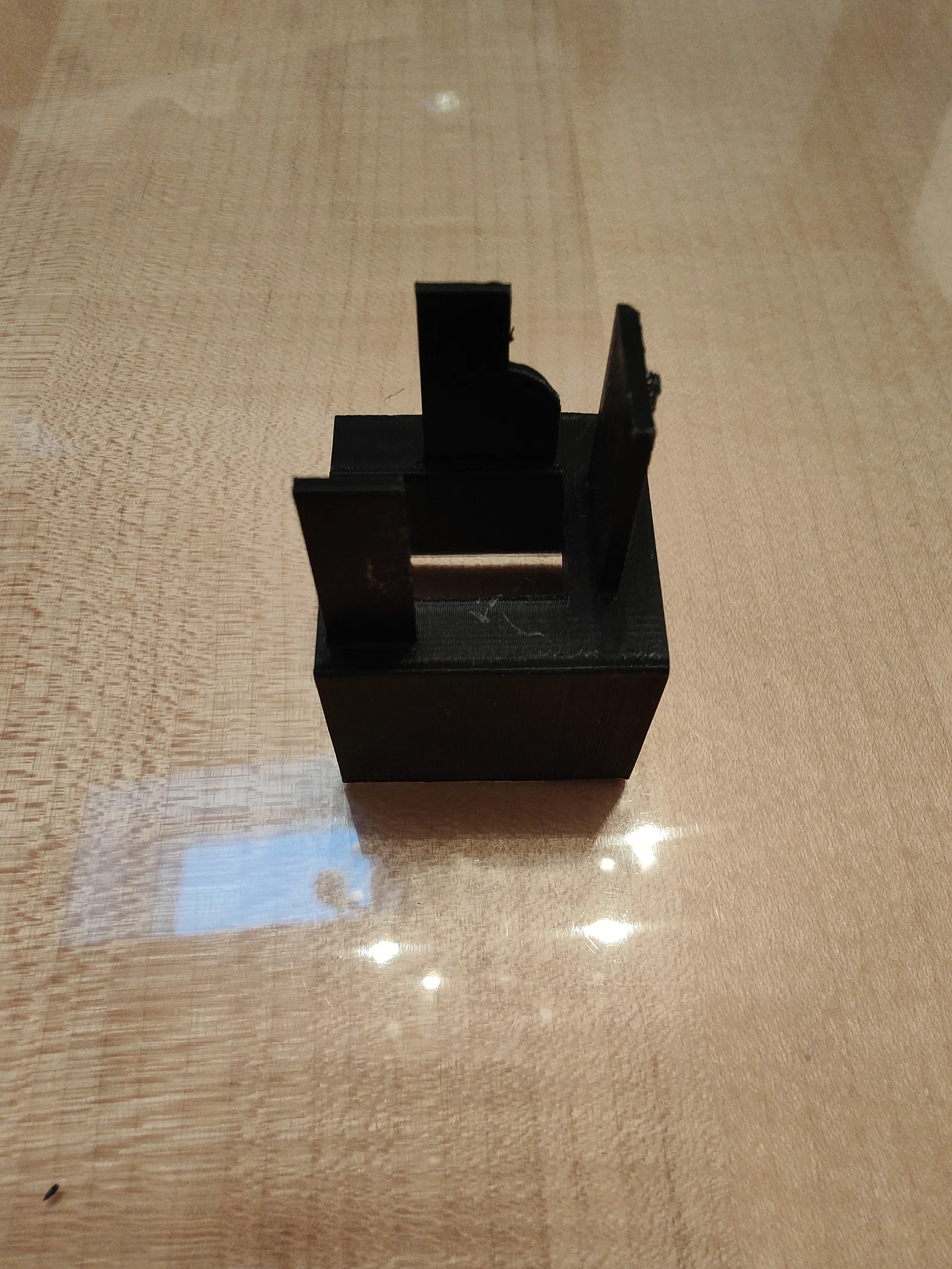

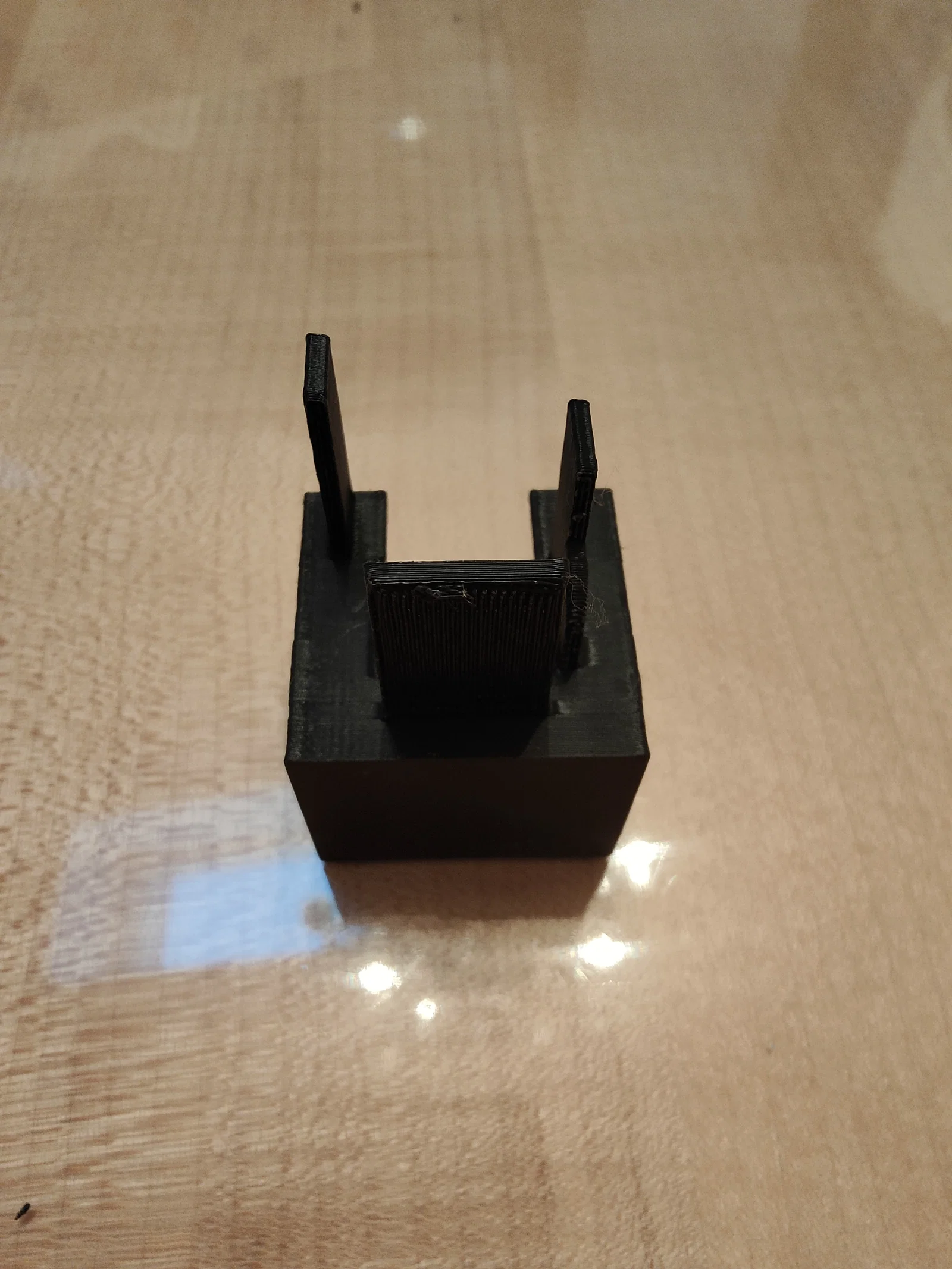

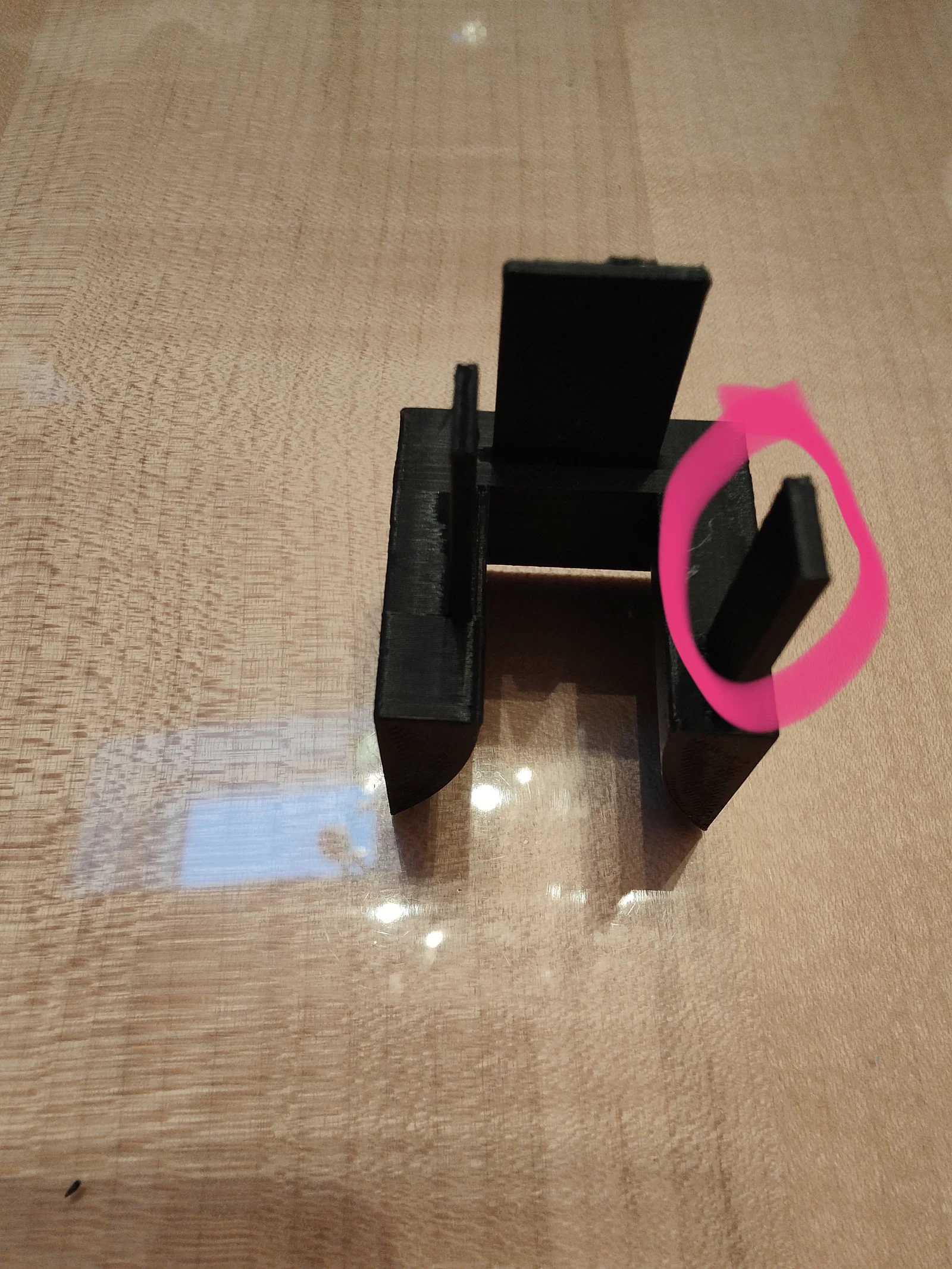

Phễu dẫn vào (Einlauftrichter) có độ cong mạnh hơn ở cả hai bên để dẫn các lá cửa cuốn (Rolladenpanzer) được gắn lệch ra ngoài vào cho gọn, không bị cạ. Khi lắp, phễu sẽ nhô ra một chút ở phía “hẹp”. Đây là chủ ý để tạo được độ cong cần thiết. Phiên bản này được thiết kế cho profile mới kích thước 30x32 mm. So với v1.0, có một chốt (pin) phải làm hẹp hơn (xem hình có đánh dấu). Chỉ cần mirror là có thể in cho bên đối diện.

Để đạt độ cứng cần thiết, mình in với 30% infill dạng honeycomb 3D, dùng linear supports và tùy chọn “ironing”. Vật liệu đang dùng là PLA; in bằng PETG cũng hoạt động rất tốt.
