Adapter pin Ryobi 40V (Ryobi 40V battery adapter)

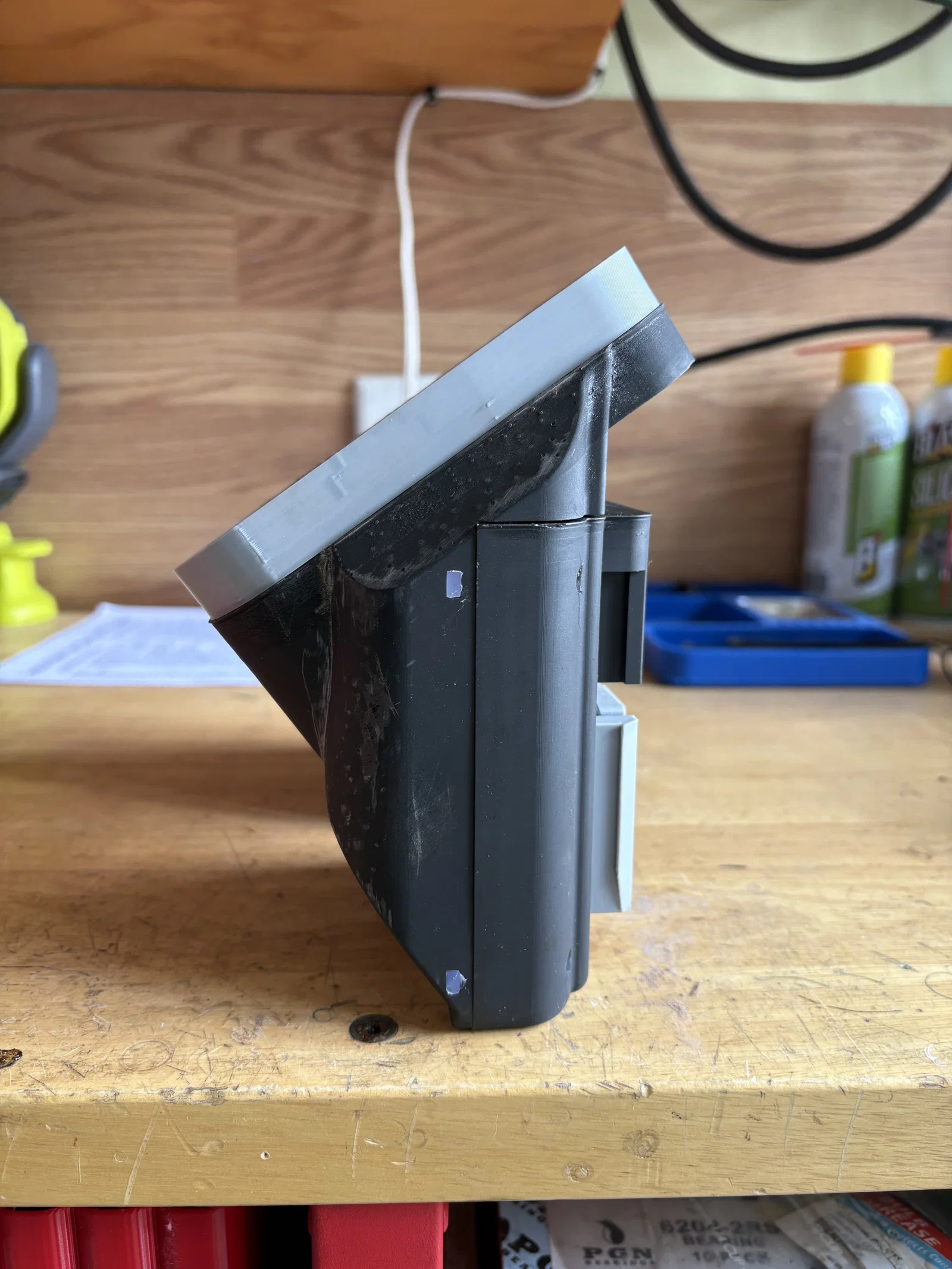

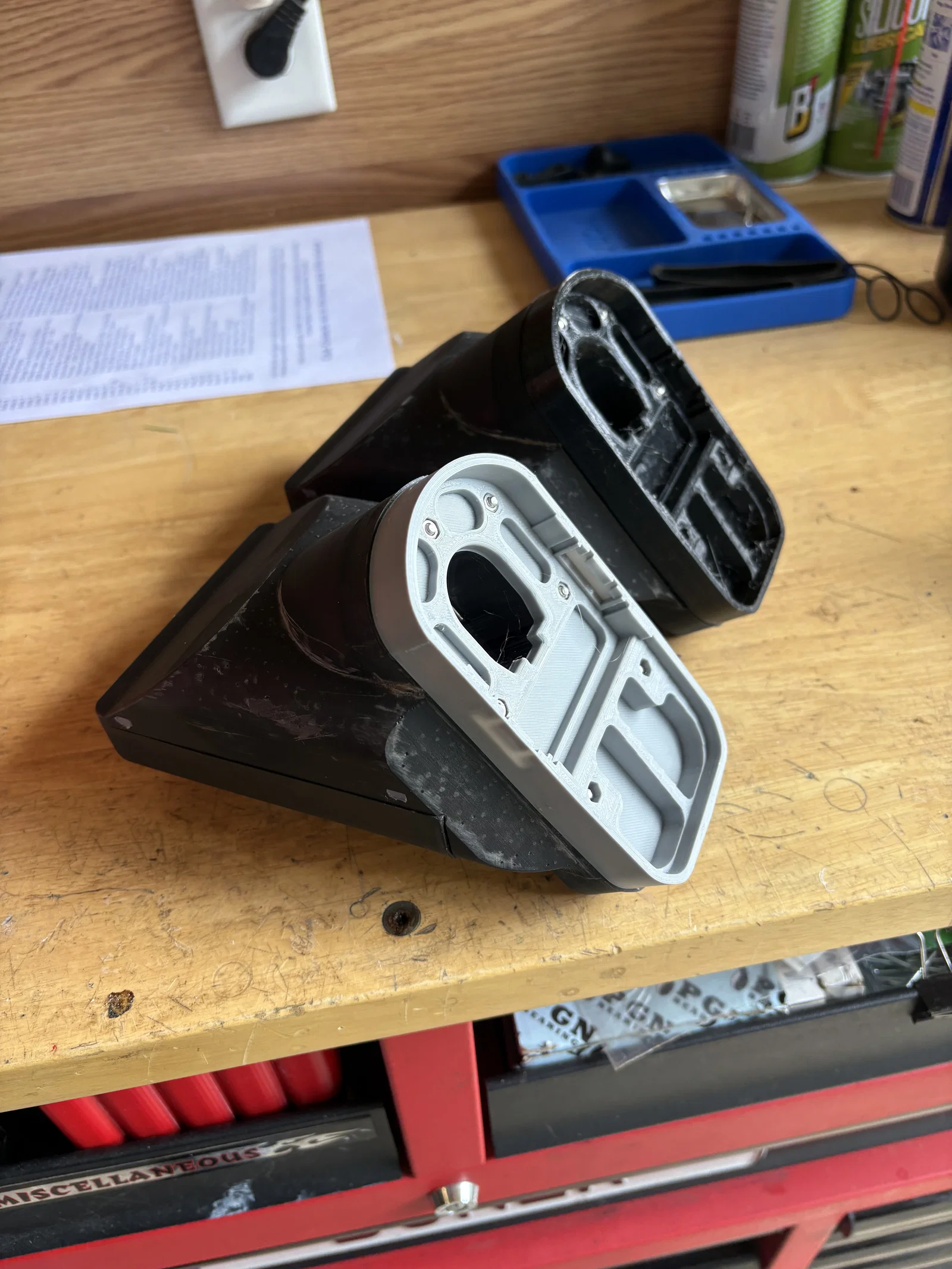

Đây là một bộ Ryobi Battery Adapter. Dùng 2 cái với hai pin Ryobi 18V đấu SERIES để ra 36V. Mình dùng chúng để cấp nguồn cho một cái máy cắt cỏ 40V cũ. Nếu ai muốn làm thử cho mục đích “Scientific” thì cứ tự nhiên. Làm là tự chịu rủi ro, mình không chịu trách nhiệm cho bất kỳ thứ gì mọi người in và lắp ráp.

Mình dùng thiết kế giao tiếp pin (battery interface) và terminal tower từ:
https://www.thingiverse.com/thing:3574224

Mình remix mẫu này cho giao diện 40V:

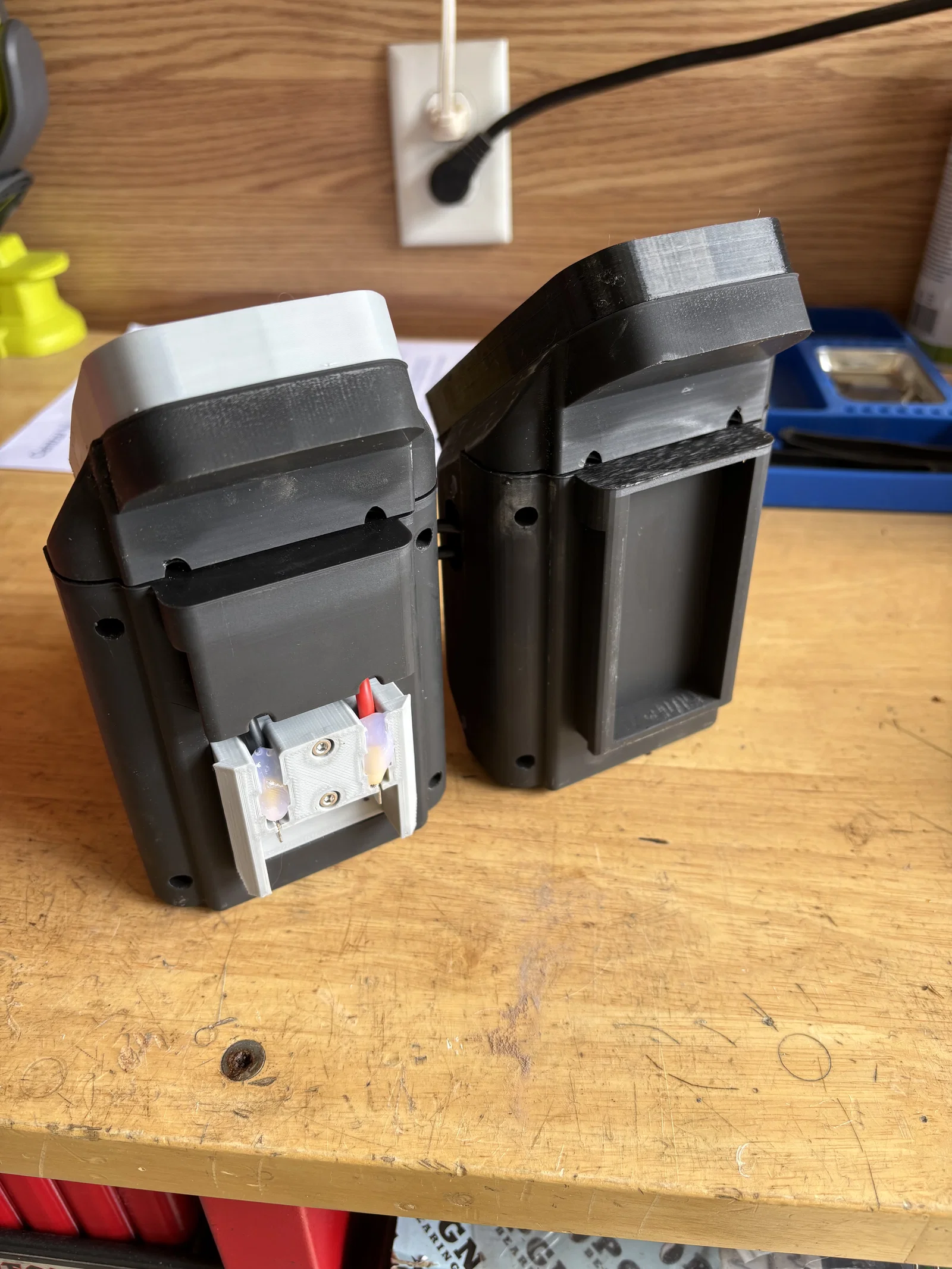

Mình dùng dây 12AWG cho tất cả các kết nối, kèm theo cầu chì inline 30AMP. Phần kết nối 40V chỉ là yellow spade terminals và sẽ canh/chỉnh lúc lắp ráp. Tất cả phần cứng dùng là M3.

Wire:
https://www.amazon.com/BNTECHGO-Silicone-Flexible-Strands-Stranded/dp/B01ABOPMEI/ref=sr_1_2_sspa?crid=100UOV4U1V0KH&dib=eyJ2IjoiMSJ9.g_vP5zDtmQjYcgnuS6brMOjXYEplk2SW7MuWlSVKYdpCjqKWSb2oI5rjUHNoycsDqdMWCwi0dxA6DFUqkApoaRpJUtu1YKwk5xYifNA6h1qt6k6ZbFApb138sNfEU155PEzOlo6PNnCm2AmtRDdr4T9d1cncg9CCrkMl2m-EjDX7Q2ZVOyhm7h-nF2rLV91OoPsQKLIpMscivF32k5-AJV00f6TT3y56WxCVVhOzX7CH2vl-Jfi71-caIAvgji-KuzDXXXc8E1uYP7iamxorOO3zP5eWRxP4MIh-zlE1Anw.uMYCQuyq8wlvVs3Tcf78TwrwzjQppm6orbTprDSI3t4&dib_tag=se&keywords=12%2Bawg%2Bwire&qid=1778251770&sprefix=12%2BAWG%2B%2Caps%2C1644&sr=8-2-spons&sp_csd=d2lkZ2V0TmFtZT1zcF9hdGY&th=1

Fuse:
https://www.amazon.com/MCIGICM-Inline-Fuse-Holder-Blade/dp/B081DHT8Y7/ref=bmx_dp_d_sccl_1_2/140-5699807-7176816?pd_rd_w=mJG23&content-id=amzn1.sym.c952656f-2e08-43b8-b699-3c3bba430c7f&pf_rd_p=c952656f-2e08-43b8-b699-3c3bba430c7f&pf_rd_r=876Q2P6GGKSGBCG6HN2B&pd_rd_wg=d5liA&pd_rd_r=652904be-06a6-43bc-982c-1853930c2d66&pd_rd_i=B081DHT8Y7&psc=1

M3 Hardware:
https://www.amazon.com/VGBUY-600pcs-Assortment-Printer-Stainless/dp/B0D1XJ766V/ref=sr_1_8?crid=9CRJM7FHP4QZ&dib=eyJ2IjoiMSJ9.vv4GXFrh86tEsYWYdyIMZsNeaxbtQh4nkpvw6f32azhSwaCtl4XNkzO18DX90tLNqf5vMXK7HUd9GtHSBiacAzuD9sUCaVAtmThJIWdB5ikzXyqd0Zi3OkhGPXA06wErQSFiKWvWhUETHZZ5a03Ygm6GcTE6nV6JCqhv4rBiTHob3vqalrzPZ0kfcKddcrP7hIIhGy0UZ0UuGTdmtW2dH0cgq_Lk291J86nJt3lBw3c8GdvVqz6kX_V40qoFBSBzLWij7DptRo00U74tw7AfuXFjJ__-dgIPiiQPzoDDYAE.9Z6TTIodIWdnbbkZH7FoyQj1vk97hEZ6uBPRRXLcdNw&dib_tag=se&keywords=m3%2Bhardware&qid=1778251887&s=industrial&sprefix=m3%2Bhardware%2Cindustrial%2C113&sr=1-8&th=1

Đây là các terminal cho pin 18V
https://www.amazon.com/Keystone-209-Battery-Contact-Plating/dp/B06VTPWM6M/ref=sr_1_2?crid=OMT2QLGSMH2F&keywords=209+contact&qid=1664190067&sprefix=209+cont%2Caps%2C762&sr=8-2
