Ốp luồn ống sen qua vách tủ (Shower Hose Passthrough cho vòi sen/bidet)

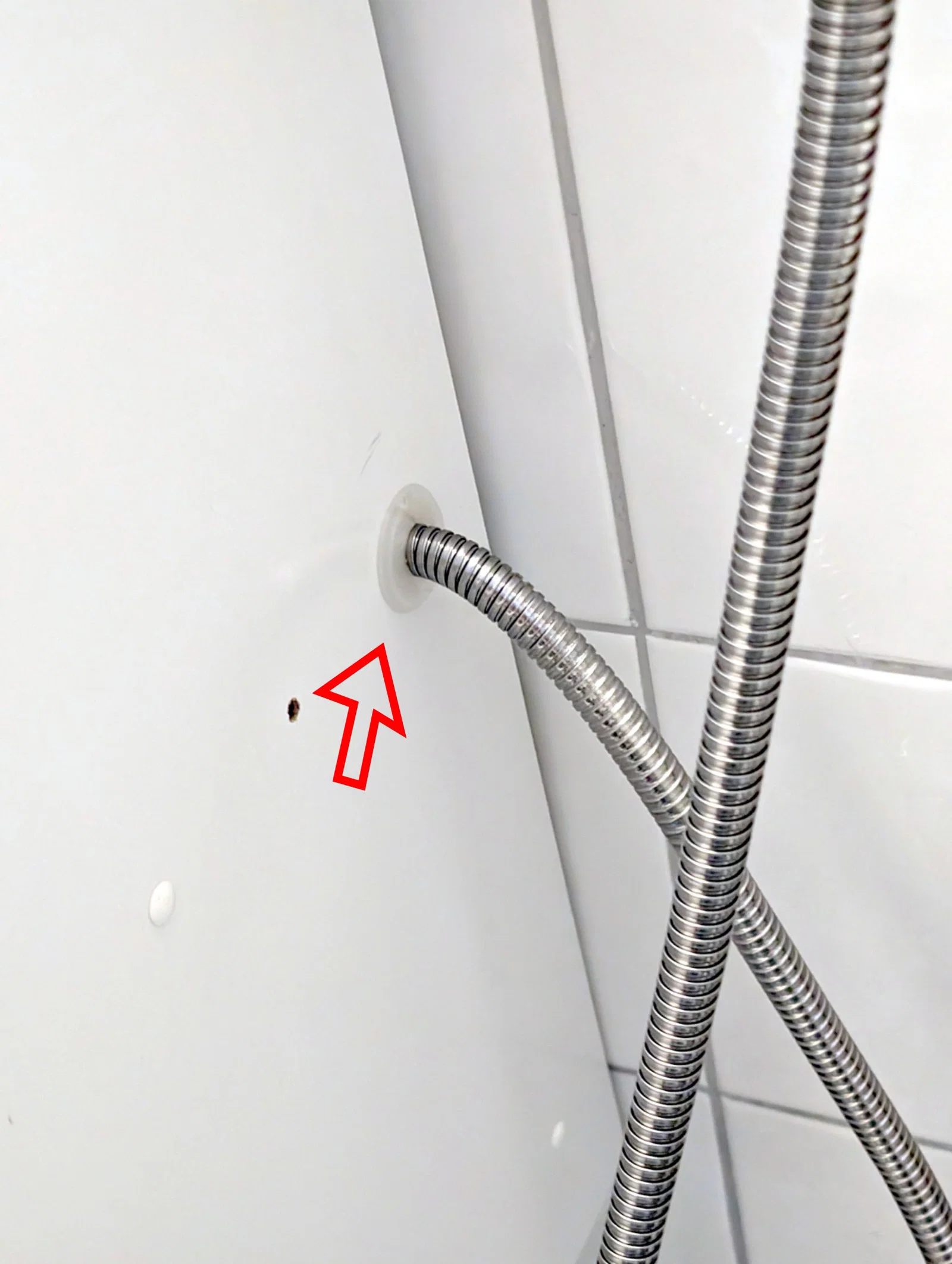

Cái grommet này cho phép luồn ống sen qua vách tủ lavabo (tủ chậu rửa) hoặc vị trí tương tự.

Bản helix được thiết kế để vừa với bộ vòi xịt vệ sinh cầm tay (handheld bidet) bán rất phổ biến trên mạng. Cụ thể là loại SUS304 stainless steel.

Phần helix sẽ ăn khớp vào rãnh xoắn (spiral groove) trên ống sen để giữ ống đúng vị trí và không bị tuột trượt qua lỗ. Lưu ý là ống đi kèm có thể khác nhau. Nếu bạn lắp không hợp, bạn có thể thử bản "no helix" hoặc dùng FreeCAD để chỉnh các tham số helix trong mục Params.

Nếu bạn thích thiết kế này, cân nhắc để lại một ♥heart nha. Cảm ơn!

----------

Hose

• Đường kính ống: 14 mm

Với bản helix, hãy đo phần xoắn trên ống:

• Bề rộng helix: < 3.7 mm

• Bề rộng khe (gap): > 1 mm

• Độ sâu khe (gap depth): > 0.4 mm

Cabinet

• Độ dày vách: >= 15 mm

Nếu các thông số đó không hợp với bạn, bạn có thể dùng FreeCAD để đổi tham số trong object Params.

----------

Materials/Tools

• Dây rút (zip tie)

• Cờ lê 19 mm (miệng)

• Mũi khoét lỗ 25 mm (hole saw)

----------

Installation

• Khoét một lỗ trên vách tủ lavabo. Đường kính lỗ xem ở phần trên.

• Luồn ống qua lỗ.

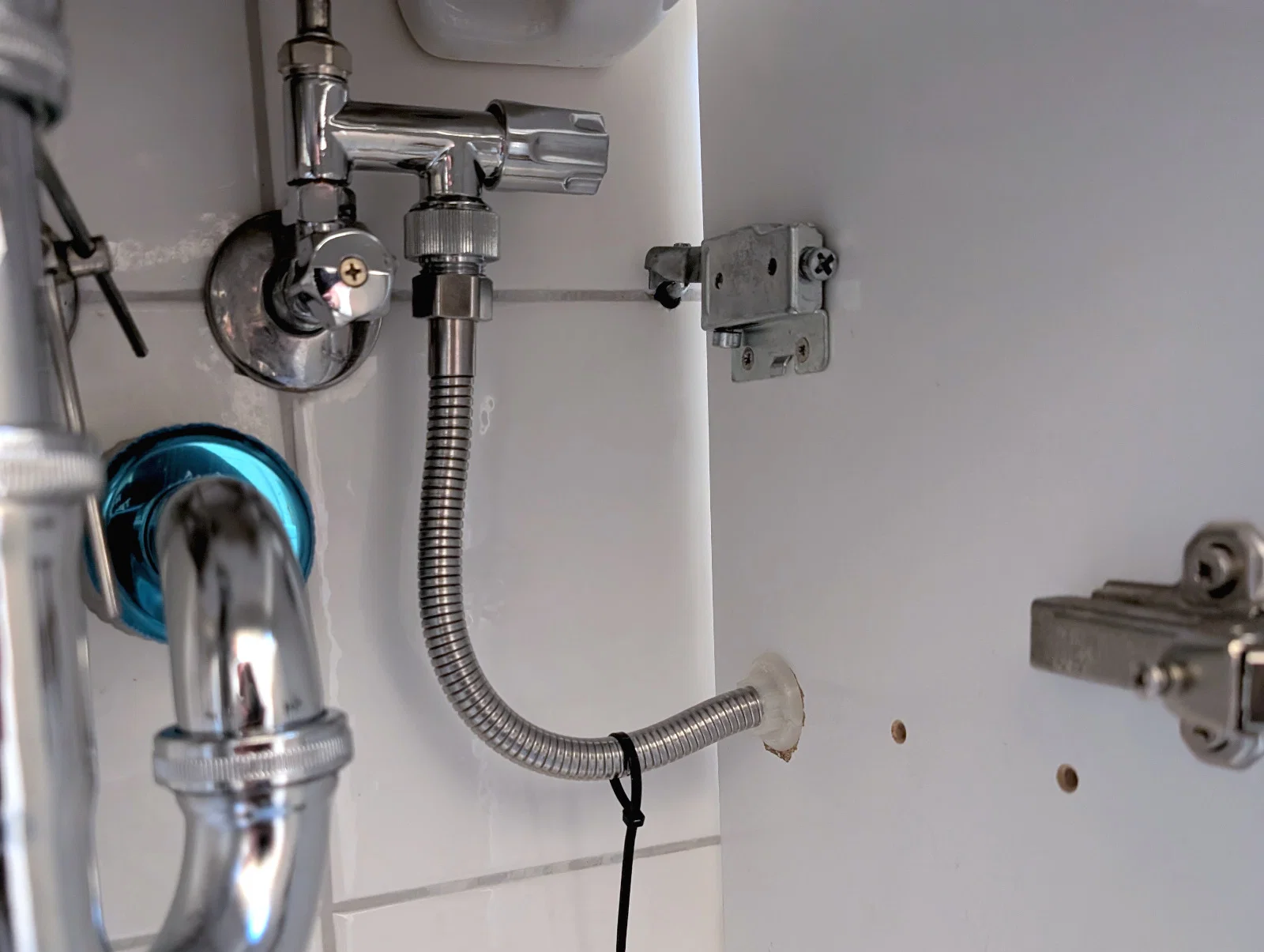

• Lắp 2 nửa của outer element ôm quanh ống ở phía trong tủ. (Outer là nói theo phần ren, không phải theo phía tủ!)

  • Dùng dây rút quấn quanh phần lục giác của outer element để tạm giữ 2 nửa lại với nhau.

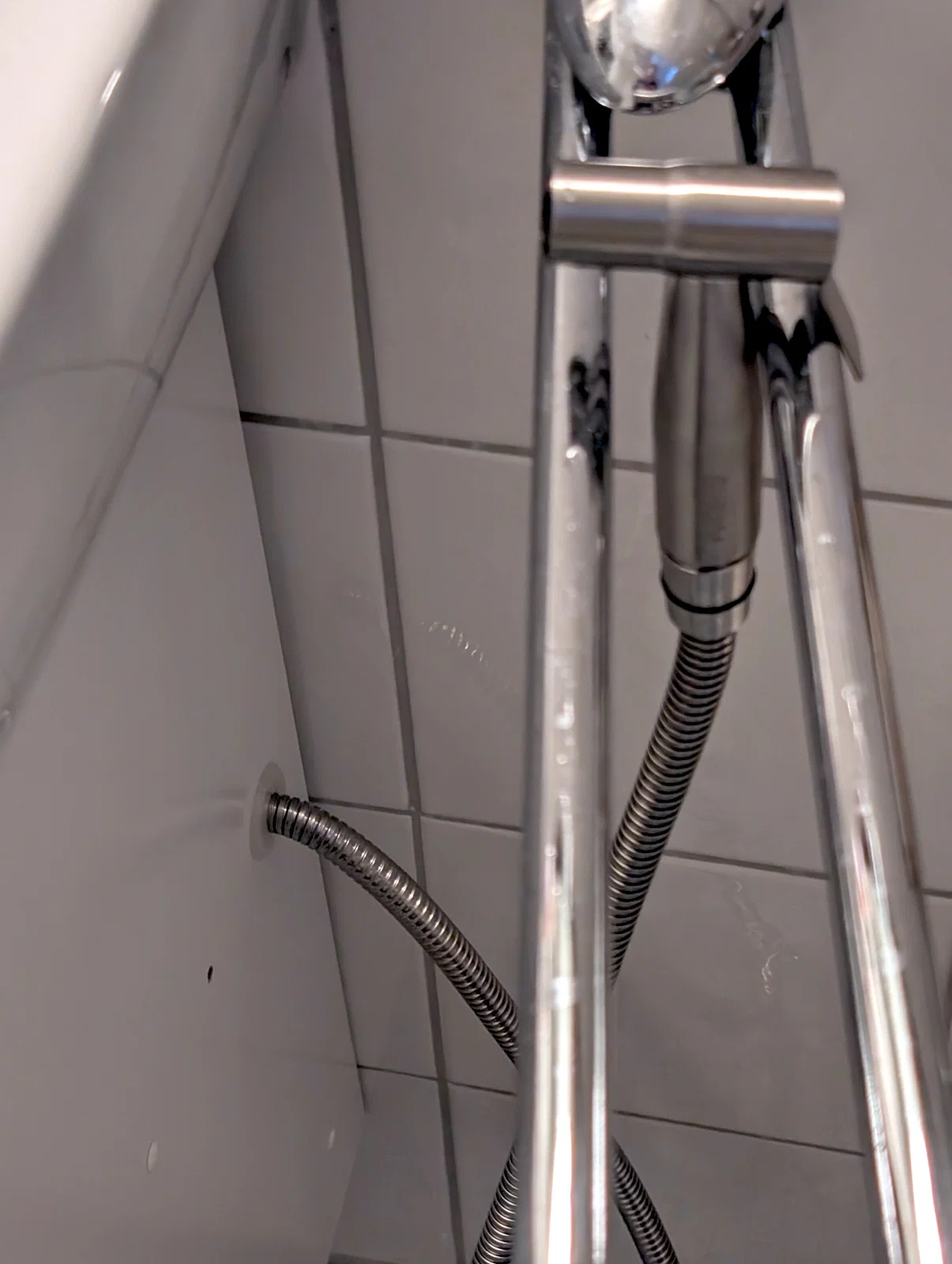

• Lắp 2 nửa của inner element ôm quanh ống ở phía ngoài tủ.

  • Canh vị trí trên ống sao cho sau khi vặn cố định xong thì phần ống nằm trong tủ vẫn còn đủ dài. Bạn cần đủ để nối ống và để ống rủ hơi lỏng một chút.

  • Hai nửa nên ôm sát ống, nhưng vẫn ráp lại với nhau dễ dàng.

  • Nếu dùng bản helix thì helix phải khớp với rãnh xoắn của ống. Nếu không khớp, bạn nên dùng bản "no helix".

• Giờ bạn có thể vặn outer element (đang ở trong tủ và có dây rút ở đoạn lục giác) vào inner element (bạn đang giữ ở phía ngoài tủ).

  • Vặn bằng tay đến khi nó ăn ren và giữ chắc, rồi tháo dây rút ra và dùng cờ lê để siết hoàn tất.

  • Nếu bạn không dùng bản helix, hãy siết một dây rút trên ống ngay phía sau passthrough để ống không bị tuột trượt qua.

Xin lỗi vì cách đặt tên các phần hơi rối.

----------

Printing

• Vật liệu filament: PLA(+)/PETG

• Độ phân giải: 0.20 mm

• Infill: 60 % Grid

• Perimeters: 4

• Supports: Có, quanh đoạn lục giác (kiểu: snug)
