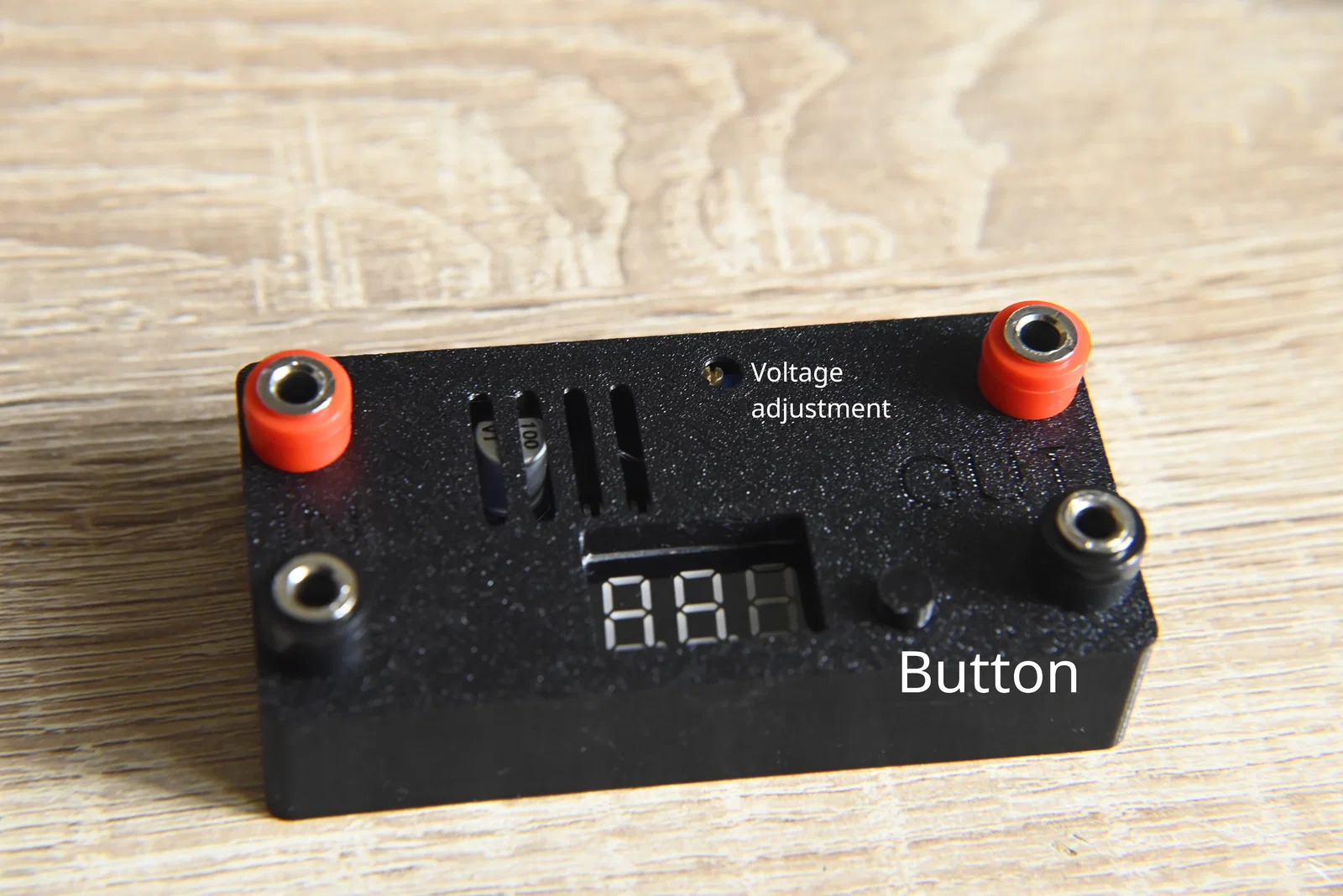

Vỏ bộ chuyển đổi LM2596 (LM2596 converter case)

BOM:

1. Module LM2596
2. Banana sockets 4 mm - 4 cái.
3. Vít M3 x 10 mm (khuyến nghị, nhưng độ dài từ 6 đến 14 mm đều dùng được) - 4 cái.
4. Dây điện - 10 cm

Hướng dẫn:

1. Import file .step vào slicer, tách (split) vật thể thành các phần, dàn đều lên mặt bàn in (nhớ chừa phần nút bấm, nó không phải kiểu print-in-place!), xoay các phần sao cho mặt phẳng úp xuống bàn in rồi in.
2. Hàn dây vào đầu nối của socket và vào module (hoặc dùng cọc bắt dây screw terminal).
3. Gắn dây vào các socket đã đặt đúng lỗ, rồi siết bằng ê-cu đi kèm.
4. Lắp nút bấm vào lỗ, để phần mỏng hơn hướng lên phía trên.
5. Đặt module vào bên trong vỏ.
6. Lắp nắp đáy và bắt vít lại.
