Nhãn hông L-Boxx mini (L-Boxx mini side label)

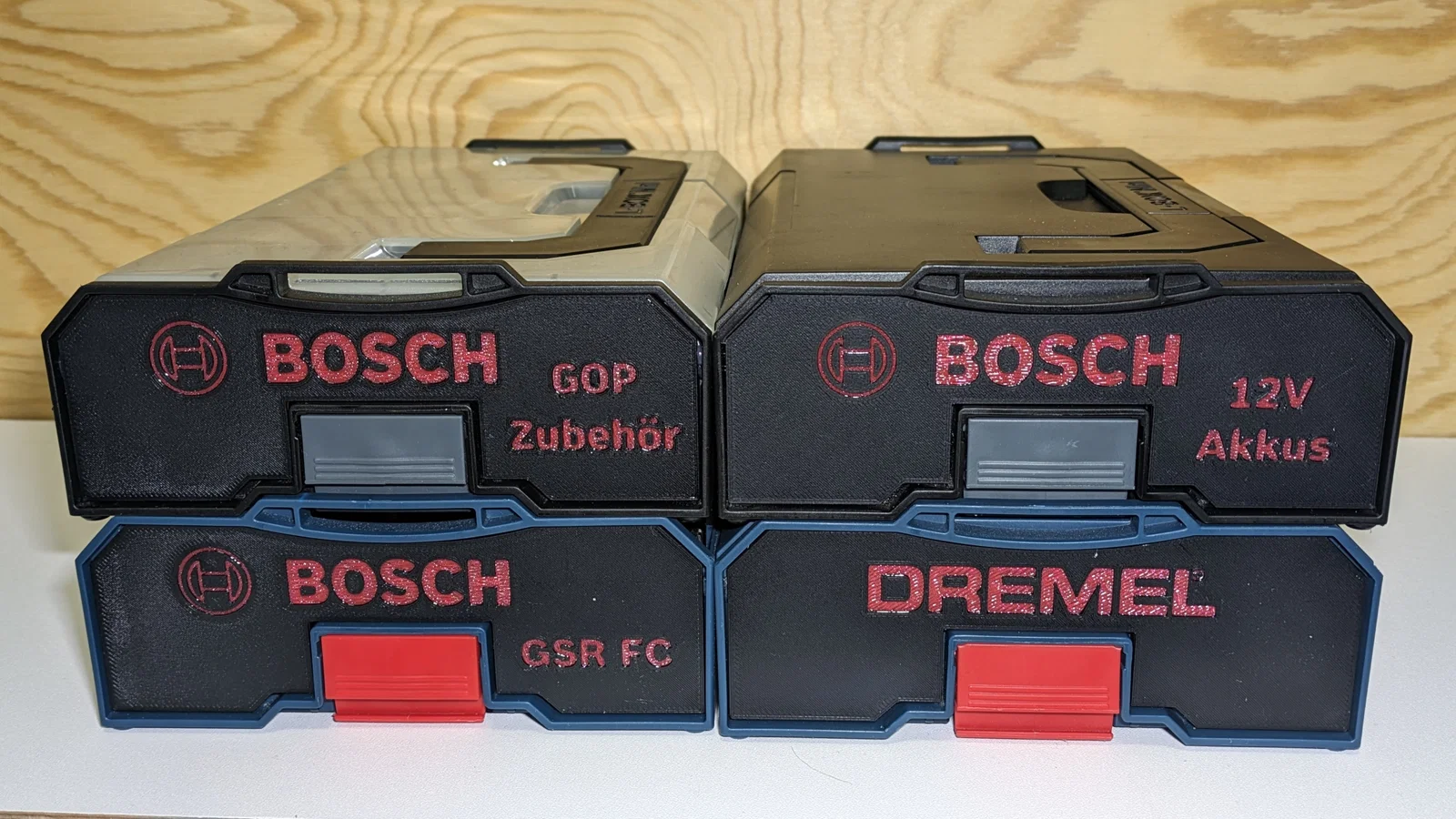

Lấy cảm hứng từ mẫu L-Boxx Mini Cover của LausBub, mình làm nhãn dán hông (side label) riêng cho L-Boxx Mini.

Nó được thiết kế để lắp hơi khít, bám chắc tại chỗ mà không cần keo. Nếu bạn vẫn muốn dán thêm keo, mình khuyên dùng keo nến (hot glue) vì gỡ ra khá dễ.

Mẫu nên được đặt theo hướng với bề mặt lớn hơn ở phía ngoài nằm trên printbed. Vì chi tiết được in kiểu “úp ngược”, nên logo và/hoặc chữ cũng cần lật ngược và đặt sát printbed. Trong PrusaSlicer, nếu nhìn từ phía dưới printbed bạn sẽ thấy chính xác thành phẩm sẽ ra sao. Có thể bạn sẽ cần mirror hoặc xoay 180° (trục Z) để đúng hướng mong muốn.

Chữ và logo (.svg) có thể thêm trực tiếp trong PrusaSlicer bằng cách click chuột phải lên model → add part → SVG hoặc TEXT.

Với logo ở giữa mình dùng: height: 18 mm

Với chữ mình dùng: height: 10 mm

Vị trí (tính từ model origin, đơn vị mm): left: X-48 Y+10
right: X+48 Y+10
middle: X+0 Y-10

Mình phải đổi filament thủ công, nên mình dùng:

operation: cut
depth: 0,6 mm
Filament Change at 0,8 mm

Nếu bạn có hệ thống đổi filament tự động và in được multicolor thì chắc bạn cũng biết làm sao rồi.

Ghi chú:
Vị trí của logo phức tạp hoặc chữ nhiều dòng có thể cần chỉnh lại so với các giá trị mặc định.

Mình thấy kết quả rất ổn với layer height 0,2 mm và cut logo/chữ 3 lớp = sâu 0,6 mm. Màu của chữ cũng nên dày ít nhất 3 lớp (đổi màu tại 1,4 mm), sau đó bạn có thể dùng filament rẻ cũng được vì phần đó không nhìn thấy.

Nếu bạn muốn dùng font Bosch “chuẩn”, có thể tải và cài “Bosch Sans Bold” hoặc “Bosch Sans Regular” từ Internet. Mình cố tình không dẫn link nguồn nào vì không có nguồn thật sự đáng tin, nhưng bạn tìm trên Google là ra.

Có kèm file .step, cứ thoải mái remix nhé.
