Bao đựng băng đạn MagDock PCC Magazine Pouch (V1)

Docking cho mấy cây “Big boy” :)

Cái này hiện giờ chắc chắn mới là V1 dạng Beta – mình sẽ còn update thêm khi cải thiện thiết kế.
Đây là một hệ thống bao đựng băng đạn PCC giữ bằng nam châm, dễ in, thiết kế xoay quanh Tek Mount Mini connector. Kích thước được canh cho băng đạn Glock 9mm PCC. Tất cả được thiết kế theo chuẩn ốc M4 nhưng các loại ốc khác cũng xài được. Combo backplate + thân + top của holster này được set để gắn thẳng vào Tek Mount Mini. Mình làm mấy cái này để gắn lên hệ MLGBS của mình.

--Danh sách linh kiện--

1 x bộ ốc M2 đầu chìm (countersunk)
1 x bộ insert ren cấy nhiệt (heat set threaded insert) M2
1 x bộ ốc M4 đầu chìm (countersunk)
1 x bộ insert ren cấy nhiệt (heat set threaded insert) M4
1 x bộ nam châm đầu chìm khoảng 25mm, lực giữ 60lb
1 x tuýp Superglue – mua ở đâu tiện thì mua nếu bạn in thân bằng TPU. Mình mới làm quen vụ insert ren trên TPU nên có thể còn cách hay hơn mà mình chưa biết.

Bạn sẽ cần washer / nut cho phần nam châm, nhưng thường mấy món đó có sẵn trong các bộ ốc. Bộ mình link phía trên thì để chung trong một hộp.

--Danh sách linh kiện cho mỗi Magazine Pouch--

Một mớ insert ren M4 6mm (mình dùng superglue cho TPU, còn không phải TPU thì cấy nhiệt như bình thường)
Một mớ ốc M4x12 để bắt thân holster xuyên qua backplate vào Tek Lok connector.
Một mớ ốc M4x12 để bắt nam châm vào backplate.
6 x nam châm đầu chìm khoảng 25mm (nếu Beretta thì 16mm vì nam châm mạnh quá)
6 x washer / nut M4
2 x heat insert M2
2 x ốc M2 x 10 (nhiều kích thước khác cũng dùng được)

--Cách lắp ráp--

0. In backplate
1. In phần holster top và bottom. Mình chà nhám nhẹ bên trong các lỗ và đảm bảo sạch hết vật liệu support. Với TPU thì hơi khoai vì TPU dính support rất cứng, nhưng cố gắng hết sức. Nhớ bấm/đục thông cái lỗ thoát nước nhỏ ở đáy.
2. Lắp heat insert vào các lỗ trên phần TPU bạn đã in.
   ---2A) NẾU bạn dùng TPU, bơm một lượng superglue kha khá vào lỗ. Vặn một con ốc vào insert (chỉ vặn một phần) rồi lắc/lắc cho nó chui vào. Nó sẽ rất khít và bạn sẽ phải lắc khá mạnh.
   ---2B) NẾU bạn dùng PLA / PETG hay vật liệu khác, cấy bằng mỏ hàn như bình thường.

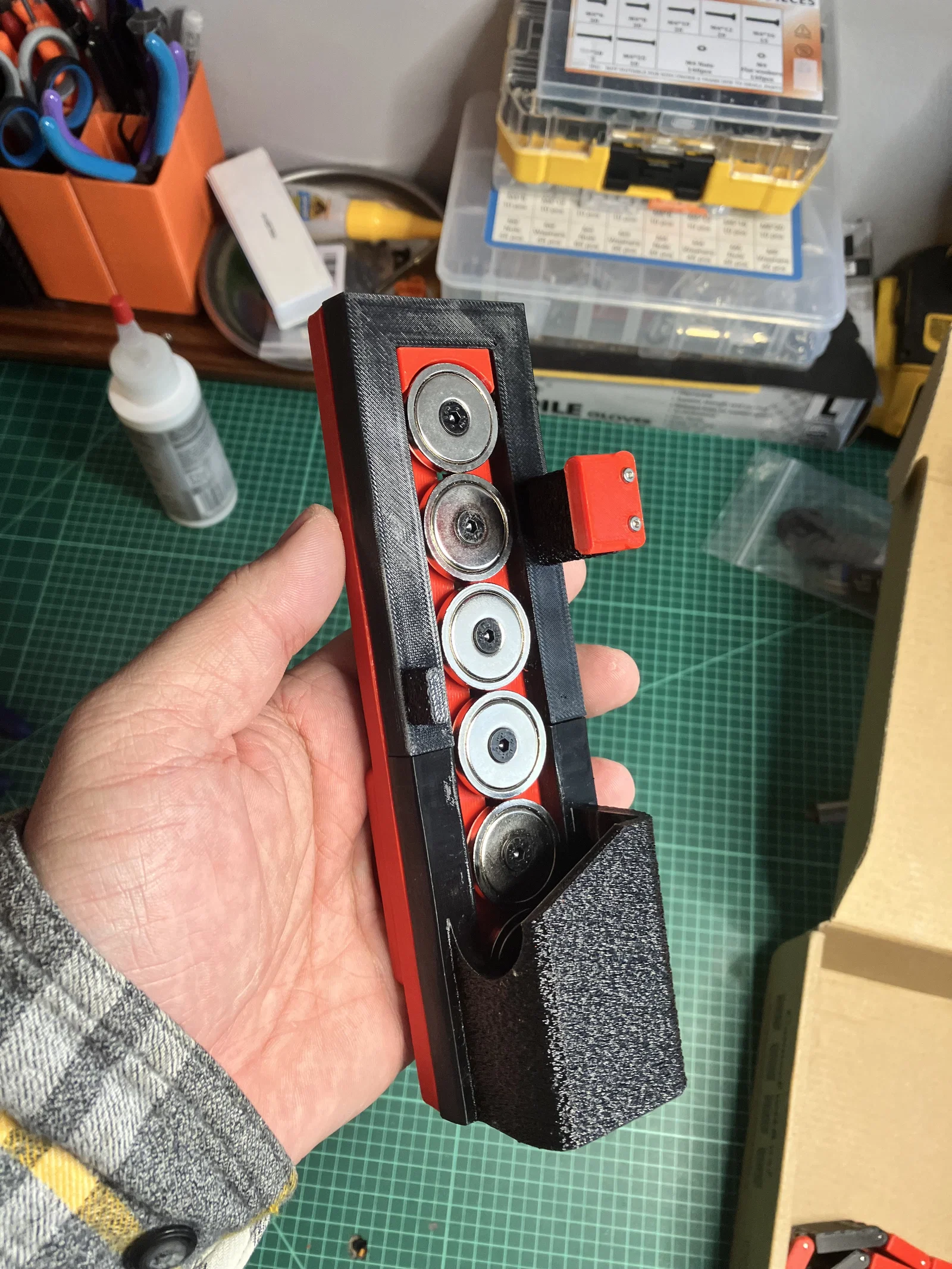

3. Gắn nam châm lên backplate – dung sai chỗ này mình để hơi thoáng vì nam châm 26mm không phải cái nào cũng y chang (đôi khi cùng một pack cũng lệch nhau).
4. Bấm backplate vào thân holster.
5. Bắt ốc siết tất cả lại.

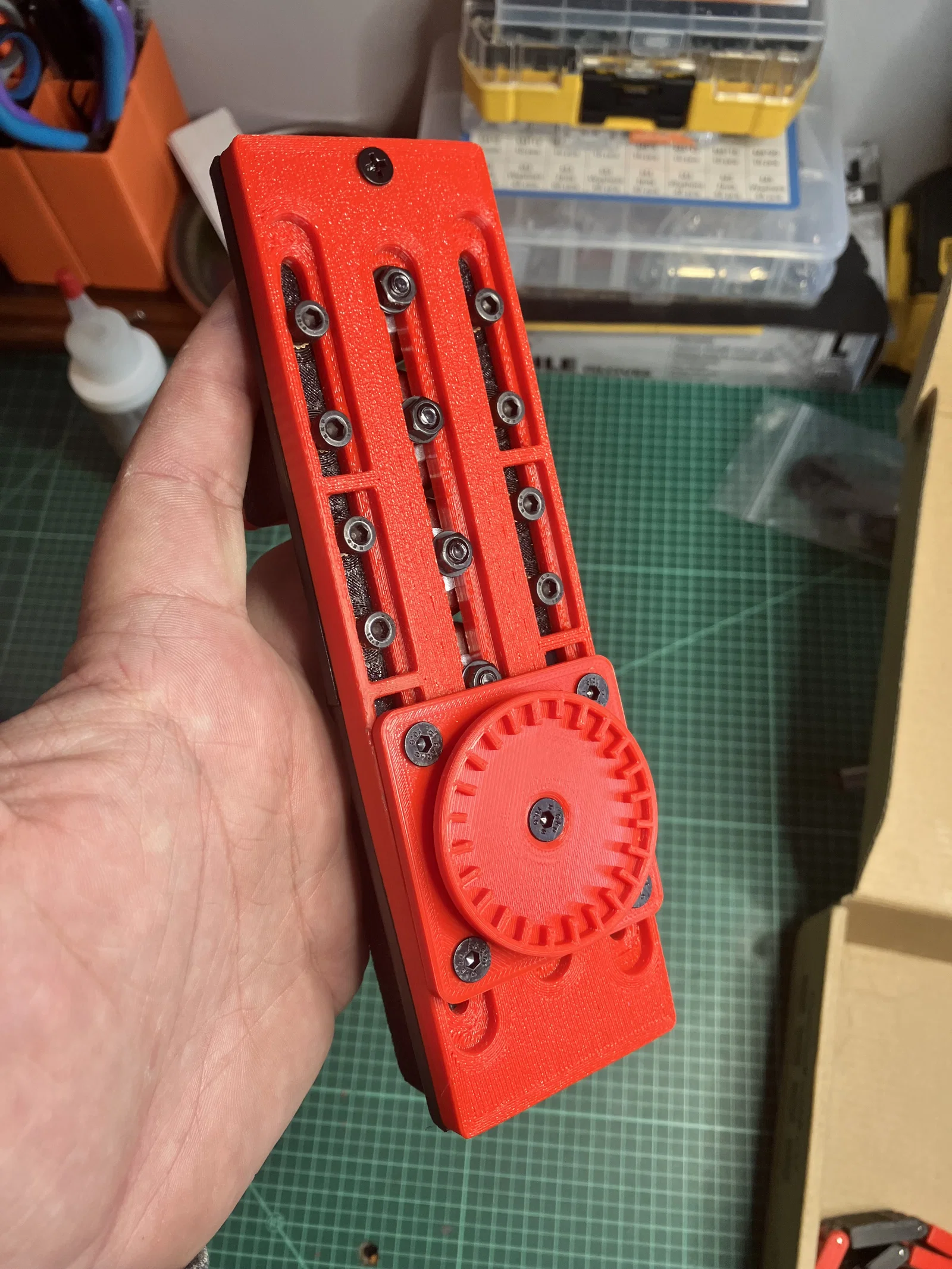

6. In và gắn Tek Mount Base + Wheel vào backplate. Tùy bạn chừa/bỏ 4 lỗ ốc nào mà có thể chỉnh nó lên xuống theo thân holster.

--Thiết lập in--

Body – 100% infill / layer height 0.12 / in với fuzzy skin / Overture Black TPU.
Backplate – 100% infill / layer height 0.12 / Overture RED PETG

--Mẹo--

1. NẾU bạn dùng TPU, nhớ vệ sinh thật kỹ các lỗ cấy insert vì TPU dính support rất mạnh.
2. NẾU bạn dùng TPU, chà nhám nhẹ bên trong lỗ để superglue bám tốt hơn.
3. Nếu bạn hay lau mag bằng khăn silicone, thì lấy chút silicone đó lau luôn bên trong holster. Nó sẽ trơn, rút/nhét rất “mượt” :)
