Adapter tap nguồn pin Sun Joe 24V – in nhanh, đơn giản

Pin lithium 24V kiểu Sun Joe / Snow Joe đang ngày càng phổ biến, dễ kiếm và giá rẻ nhờ bùng nổ các bản clone bên thứ ba trên Amazon, v.v. (pin 6.000mAh, 144Wh mua cỡ khoảng $30, thậm chí rẻ hơn nếu canh sale), nên đây là một nguồn điện dung lượng lớn rất hấp dẫn cho các dự án điện tử.

Mình làm mẫu này để tạo một adapter / interface chắc chắn, tin cậy để “tap” nguồn từ các pin đó.

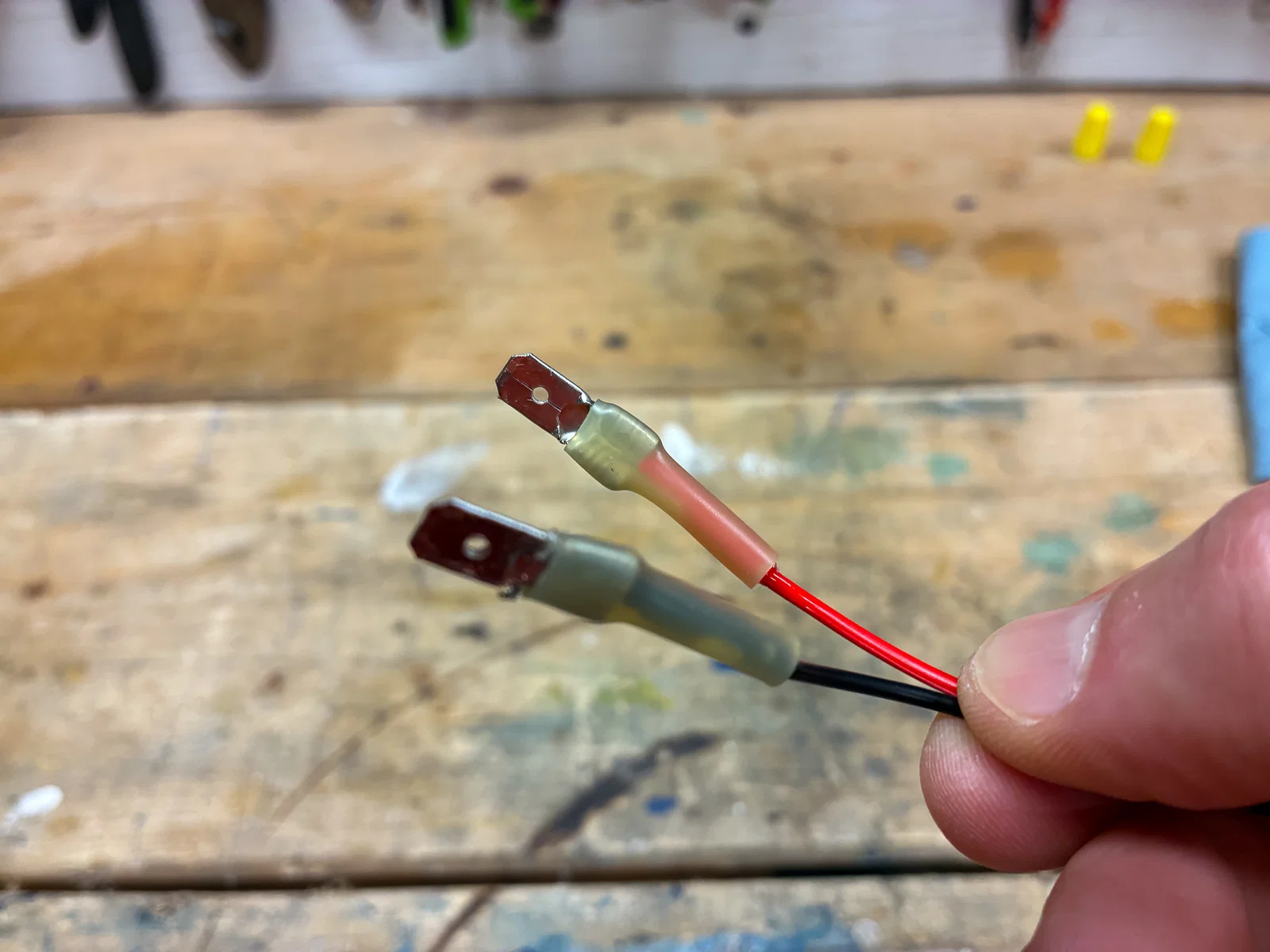

Adapter dùng 2 đầu cốt blade connector tiêu chuẩn, còn phía đầu kia bạn muốn đi dây hay gắn connector kiểu gì cũng được.

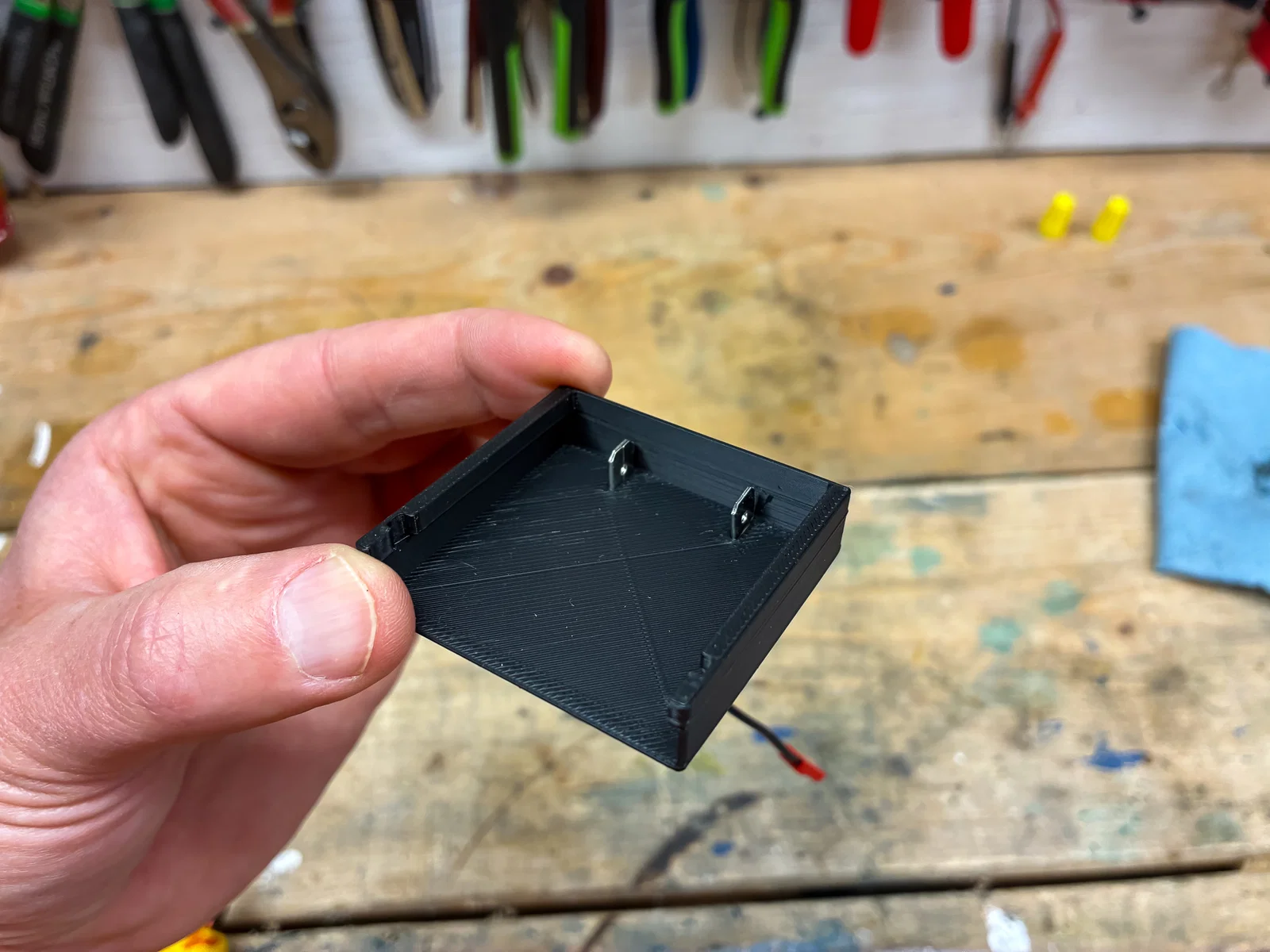

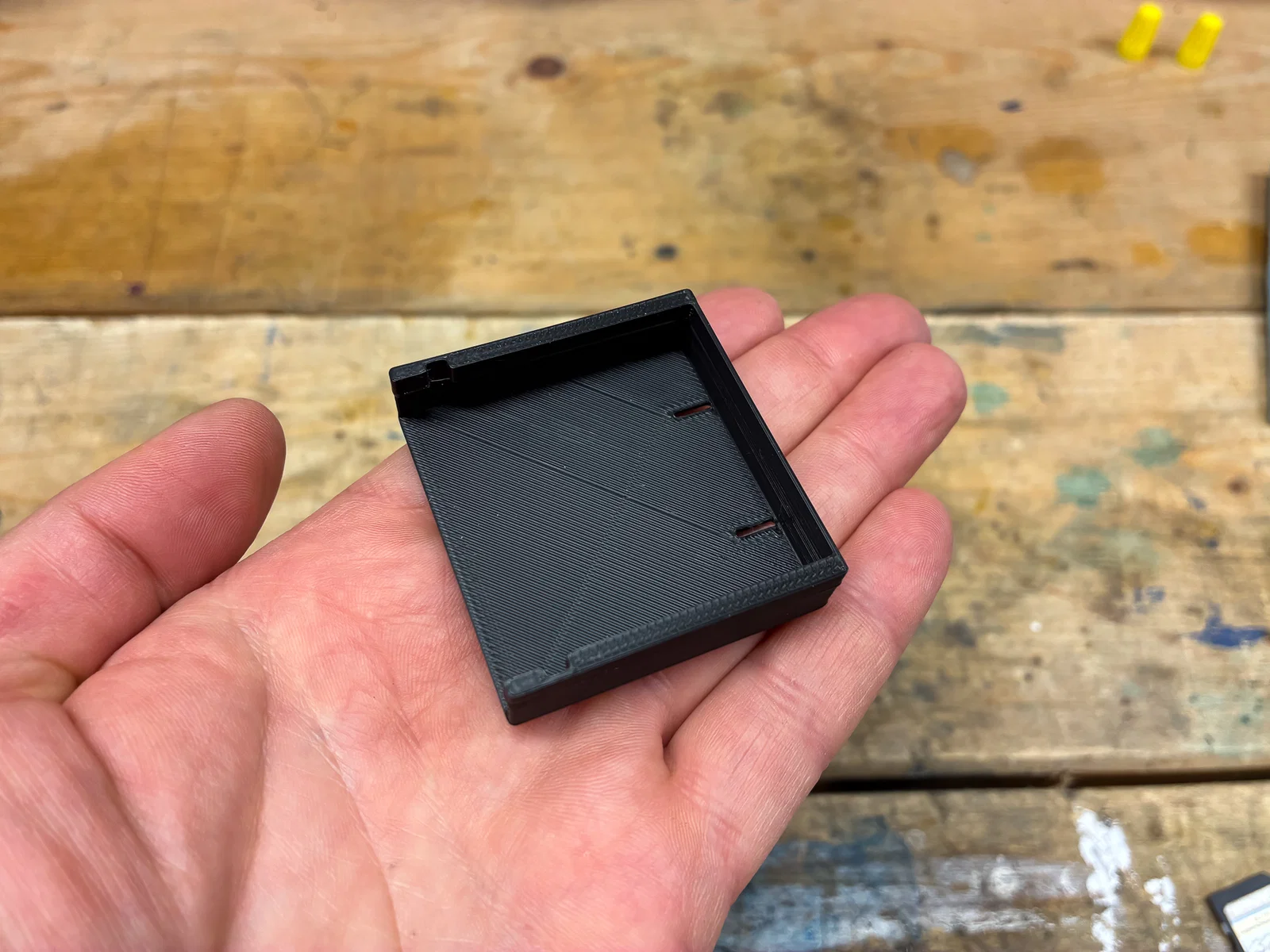

Chỉ cần in mẫu, luồn các blade connector qua các khe, rồi đấu dây theo nhu cầu (không bắt buộc, nhưng mình có chấm vài điểm keo nến (hot glue) ở mặt ngoài chỗ blade connector tiếp xúc với phần in để giữ chúng cố định vĩnh viễn).

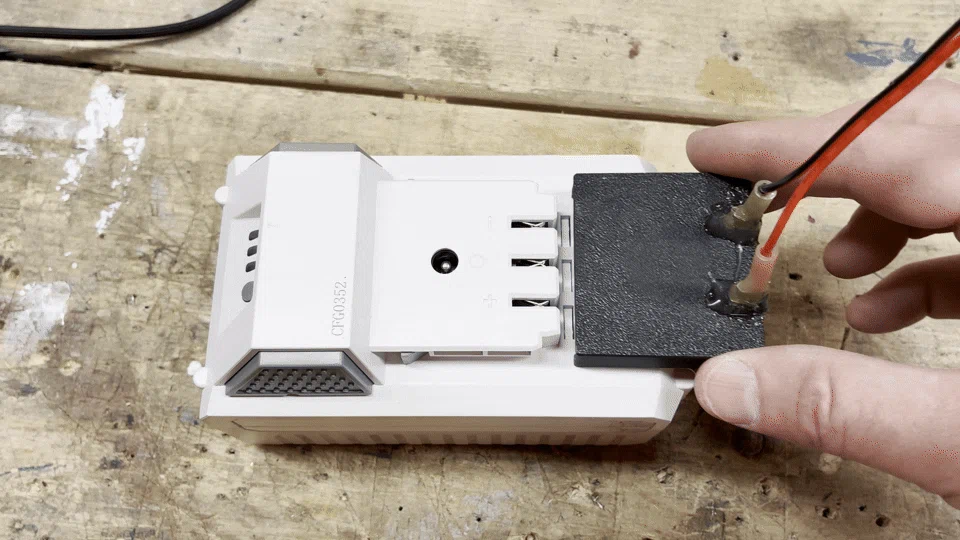

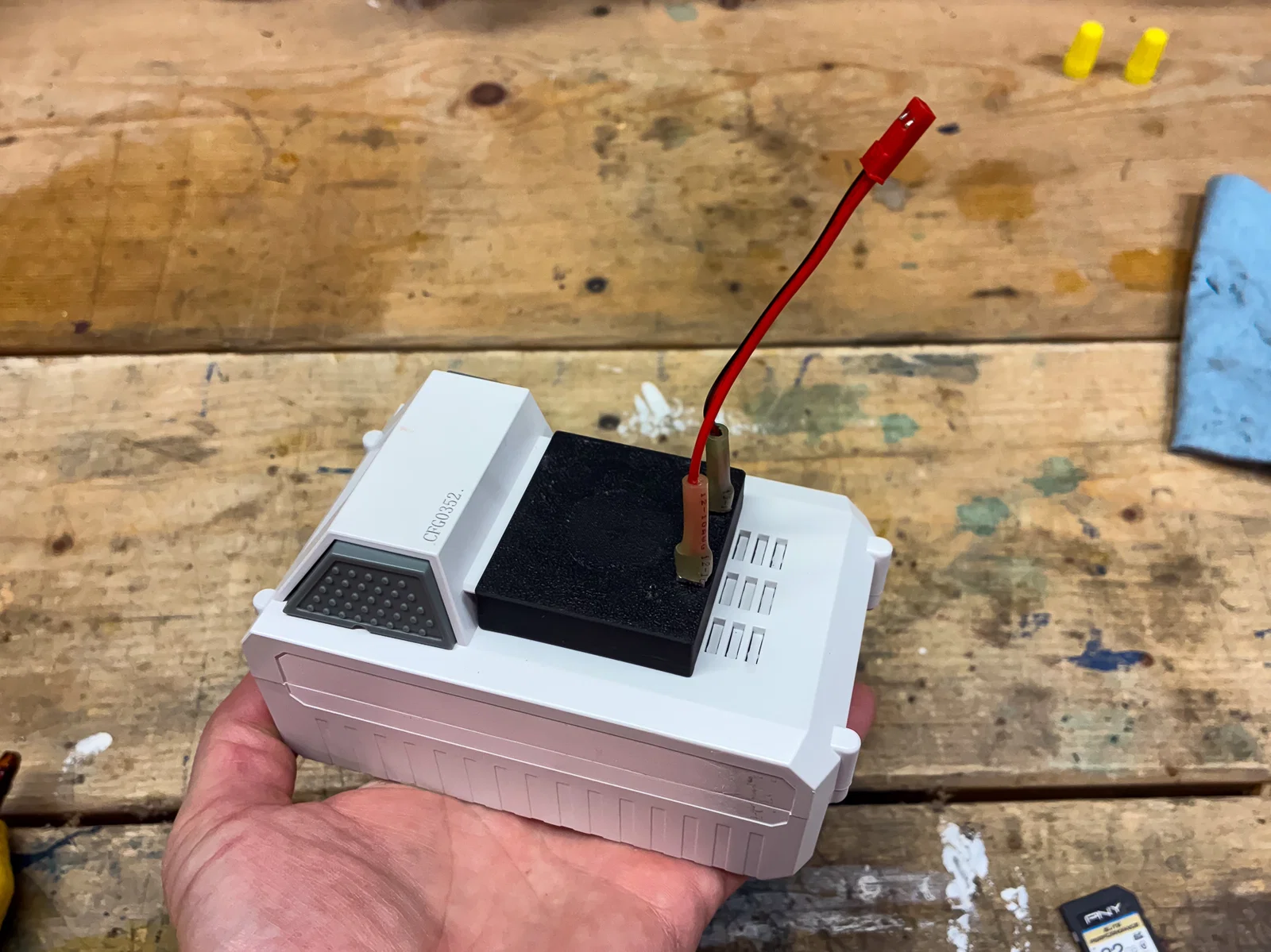

Tấm plate trượt vào pin và khóa cứng nhờ các ngàm giữ (retention locks) trên pin. Bấm nút nhả trên pin để tháo ra.

Mình có kèm file Fusion để bạn chỉnh sửa mẫu theo ý muốn.
