Vít hộp điện (tương thích IDE Electric) – electrical box screw

Vít thay thế cho hộp điện phân phối IDE Ecology — tương thích Ref. 77200

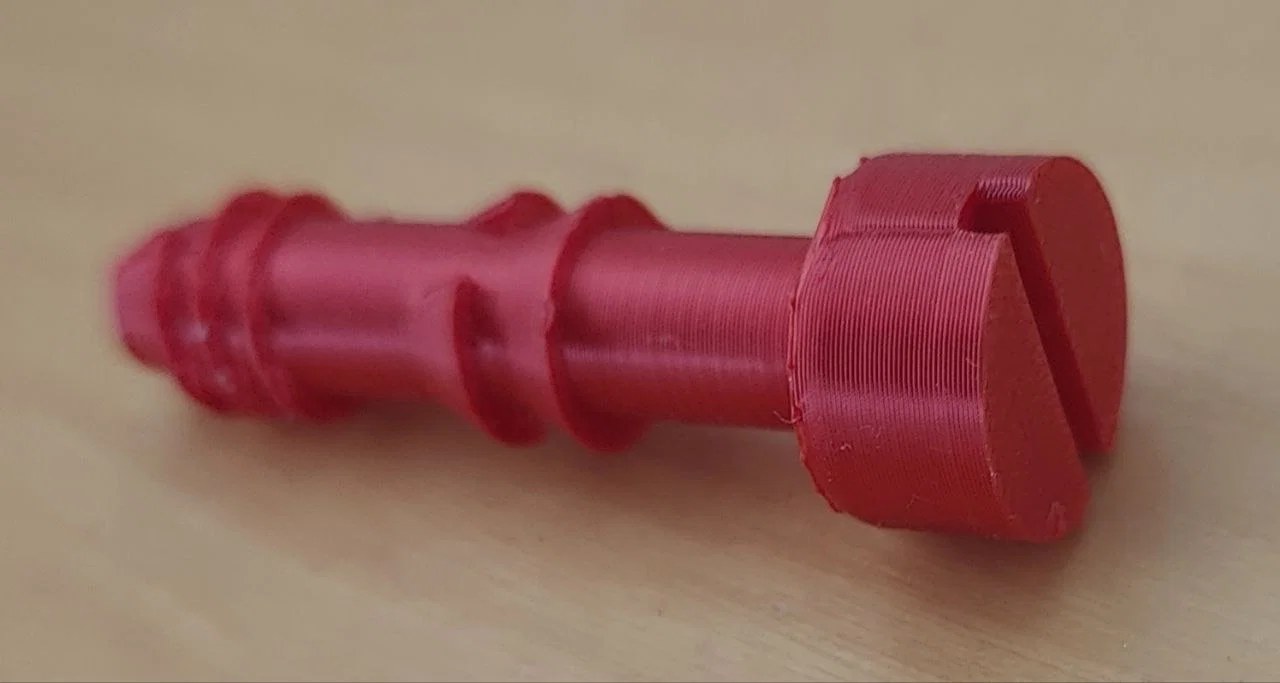

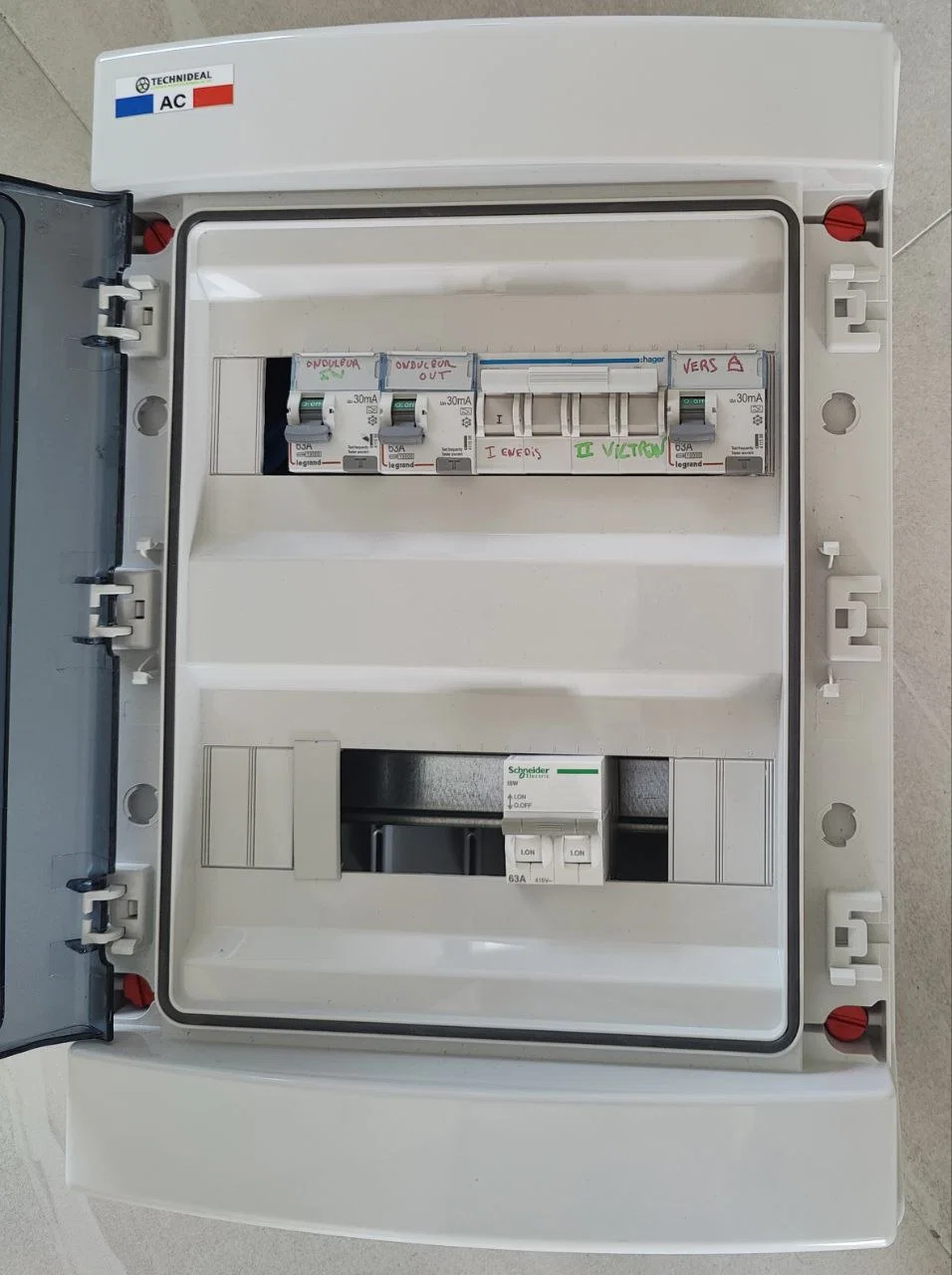

Vít thay thế có thể in 3D cho hộp điện phân phối IP65 dòng Ecology của IDE Electric (CDN24PT/RR và các mẫu tương thích). Thiết kế để thay thế trực tiếp cho vít khóa 1/4 vòng ref. 77200 zin, trong trường hợp vít Legrand tiêu chuẩn hoặc vít hộp điện loại phổ thông không vừa.

Thông số kỹ thuật

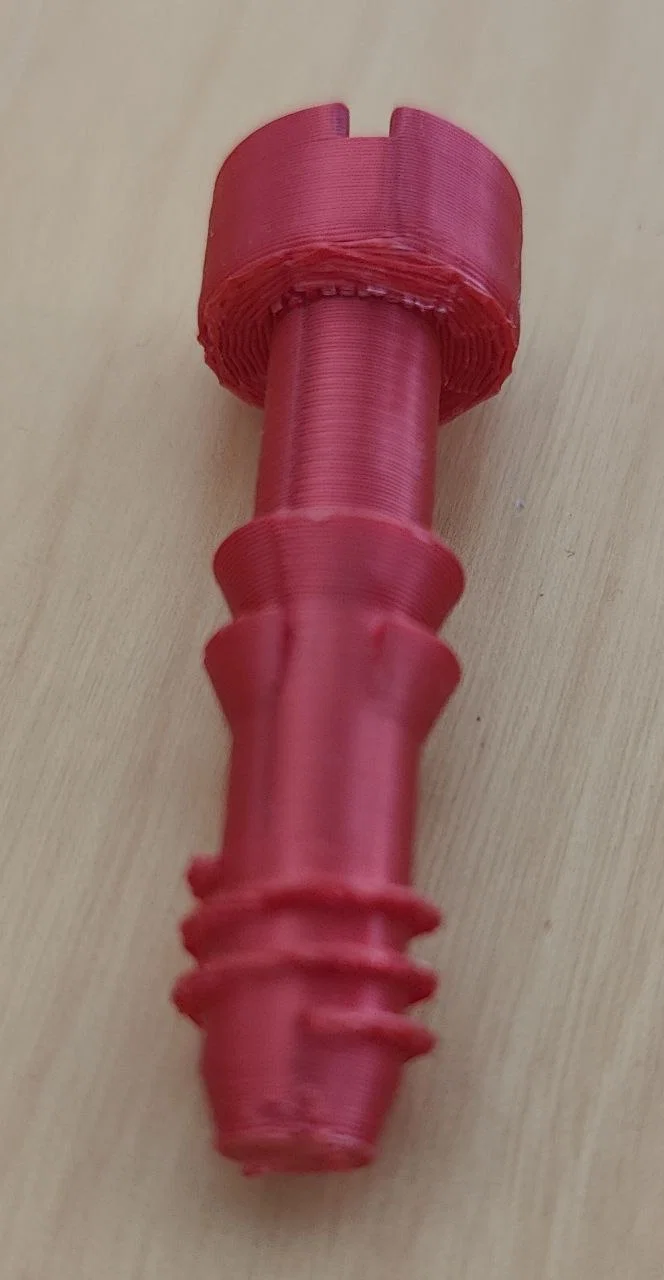

• Tổng chiều dài: 45 mm

• Đường kính đầu: 15 mm × cao 8 mm

• Đường kính thân: 8 mm

• Rãnh vặn: rãnh thẳng 2 × 2 mm, bề ngang đầy đủ, hở hoàn toàn ở phía trên

• Đầu mũi: vát côn, Ø6 mm loe lên Ø8 mm trong 3 mm để dễ đưa vào

• Ren ngoài: biên dạng hình thang, nhô hướng kính 1.3 mm, bước ren 2.5 mm, nằm ở vị trí 4–11 mm tính từ mũi

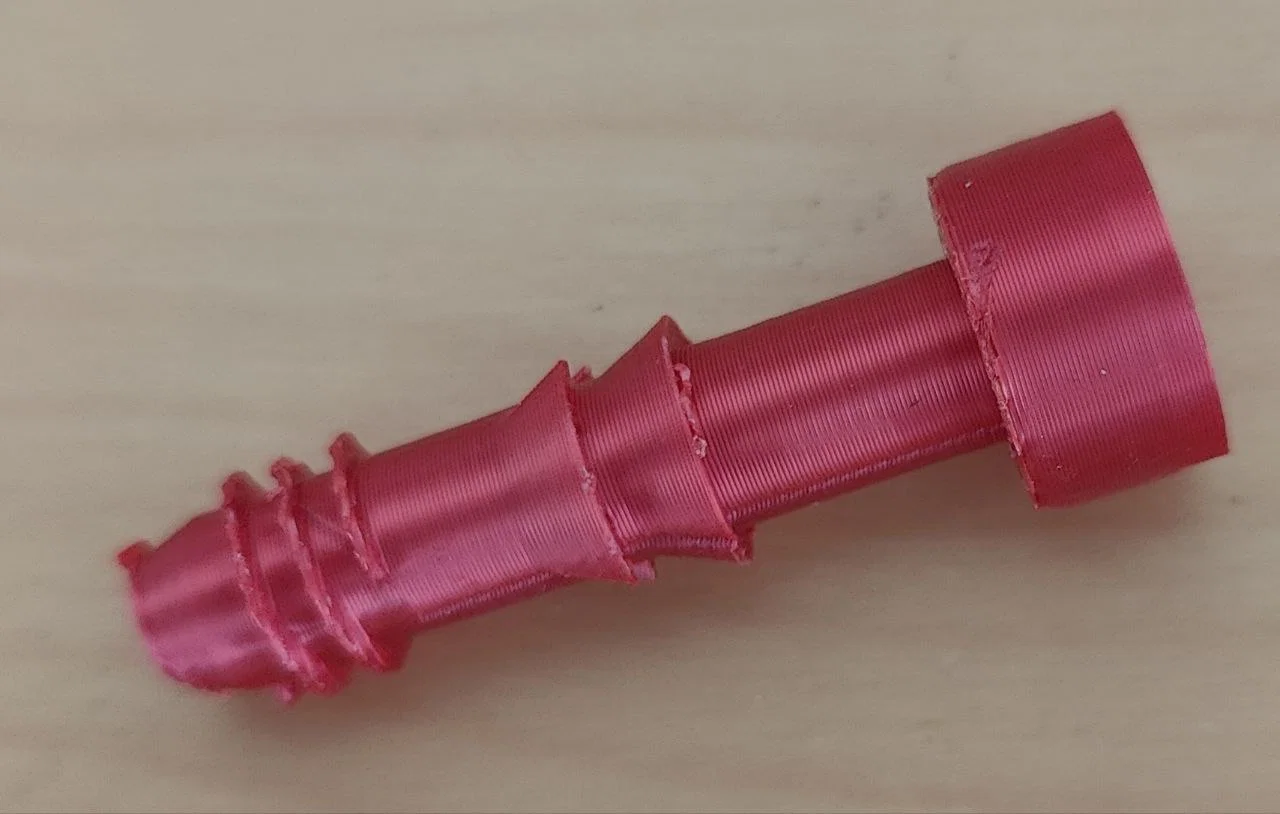

• Gờ khóa (locking ramps): hai khối nón cụt (Ø8→Ø12 mm), cả hai đều xoay hướng sao cho đường kính lớn quay về phía đầu vít, cách nhau khe 1 mm

• Gờ khóa dưới có một rãnh dọc trục rộng 4 mm để lộ phần thân trung tâm — bắt buộc để ăn khớp đúng với vỏ IDE Ecology

Ghi chú thiết kế

Vít hoạt động như cơ cấu khóa 1/4 vòng với phần ren ăn khớp theo dạng xoắn. Biên dạng ren hình thang (đáy 0.8 mm, đỉnh 0.4 mm) giúp giảm ứng suất vật liệu và dễ tách khỏi support khi in FDM. Hai gờ khóa dạng bậc sẽ khóa với hình học tương ứng bên trong nắp hộp IDE, và rãnh trên gờ khóa dưới cho phép đi qua khe định vị (keyed slot) của vỏ.

Khuyến nghị in

• Vật liệu: PETG hoặc ABS (không khuyến nghị PLA — độ bền xoắn không đủ)

• Hướng in: đặt đầu vít úp xuống mặt bàn in

• Supports: không cần

• Infill: tối thiểu 40%

• Perimeters: tối thiểu 3

• Layer height: 0.15 mm hoặc mịn hơn để ren ra nét

Tùy biến

Tất cả kích thước quan trọng đều được đưa ra thành tham số ở phần đầu file OpenSCAD: đầu/thân/chiều dài, vị trí bắt đầu ren, chiều dài, bước ren, độ nhô và độ dày, bề rộng rãnh trên gờ khóa, và vát mũi. Có thể chỉnh ±0.1–0.2 mm để siết hoặc nới độ vừa tùy theo sai số máy in.

File

• vis_IDE_Ecology_v7_final.scad — mã nguồn OpenSCAD dạng parametric

• Mở bằng OpenSCAD (miễn phí, đa nền tảng), nhấn F6 để render đầy đủ, rồi File → Export → STL

Miễn trừ

Mẫu được reverse-engineer từ một con vít zin bị hư, đo bằng thước cặp (caliper). Không liên quan hay được IDE Electric S.L. chứng thực. Với các hạng mục quan trọng/cần chứng nhận, nên dùng linh kiện chính hãng (mua từ nhà phân phối IDE được ủy quyền).
