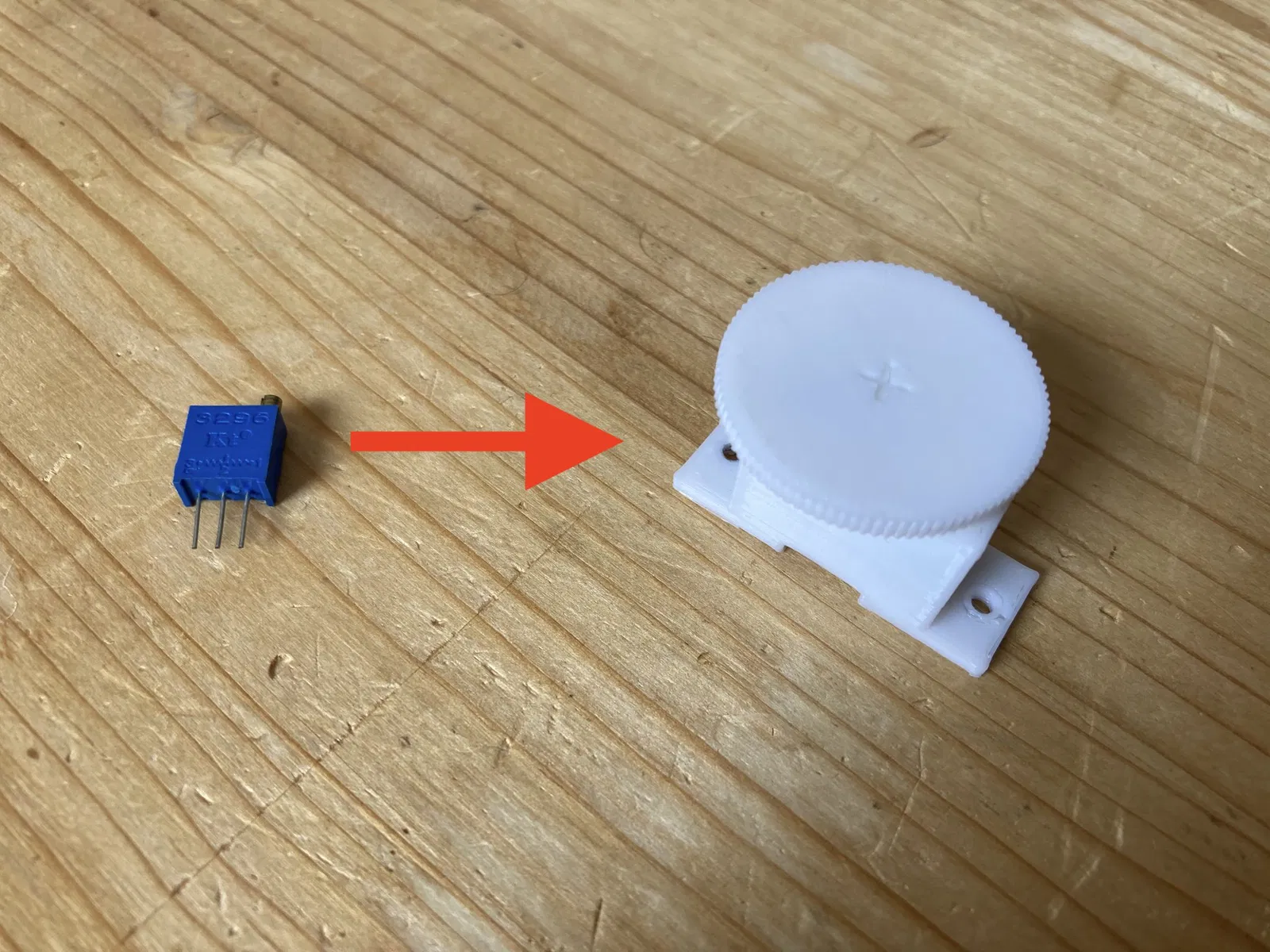

Bộ chuyển đổi trimmer sang potentiometer với núm xoay

Một thời gian trước, tôi đã xây dựng một chiếc radio với một vi điều khiển và một FM-IC. Tôi đã sử dụng một biến trở đơn vòng thông thường để điều chỉnh tần số, nhưng điều này không hoạt động như mong đợi. Thật khó khăn để điều chỉnh một tần số cụ thể vì chỉ cần một chút xoay trục cũng gây ra một cú nhảy tần số lớn.

Giải pháp là sử dụng một biến trở đa vòng, cho phép kiểm soát chính xác hơn, nhưng những cái này thì lớn hơn và đắt hơn. Nhưng có lẽ mọi tín đồ điện tử đều có một số biến trở nhỏ màu xanh nằm xung quanh, được thiết kế để lắp trên bảng mạch và có thể điều chỉnh bằng tua vít. Những cái này thường là biến trở mười vòng, chúng nhỏ và có thể được mua với giá chỉ vài xu. Nếu chỉ cần chúng có thể được xoay dễ dàng bằng tay…

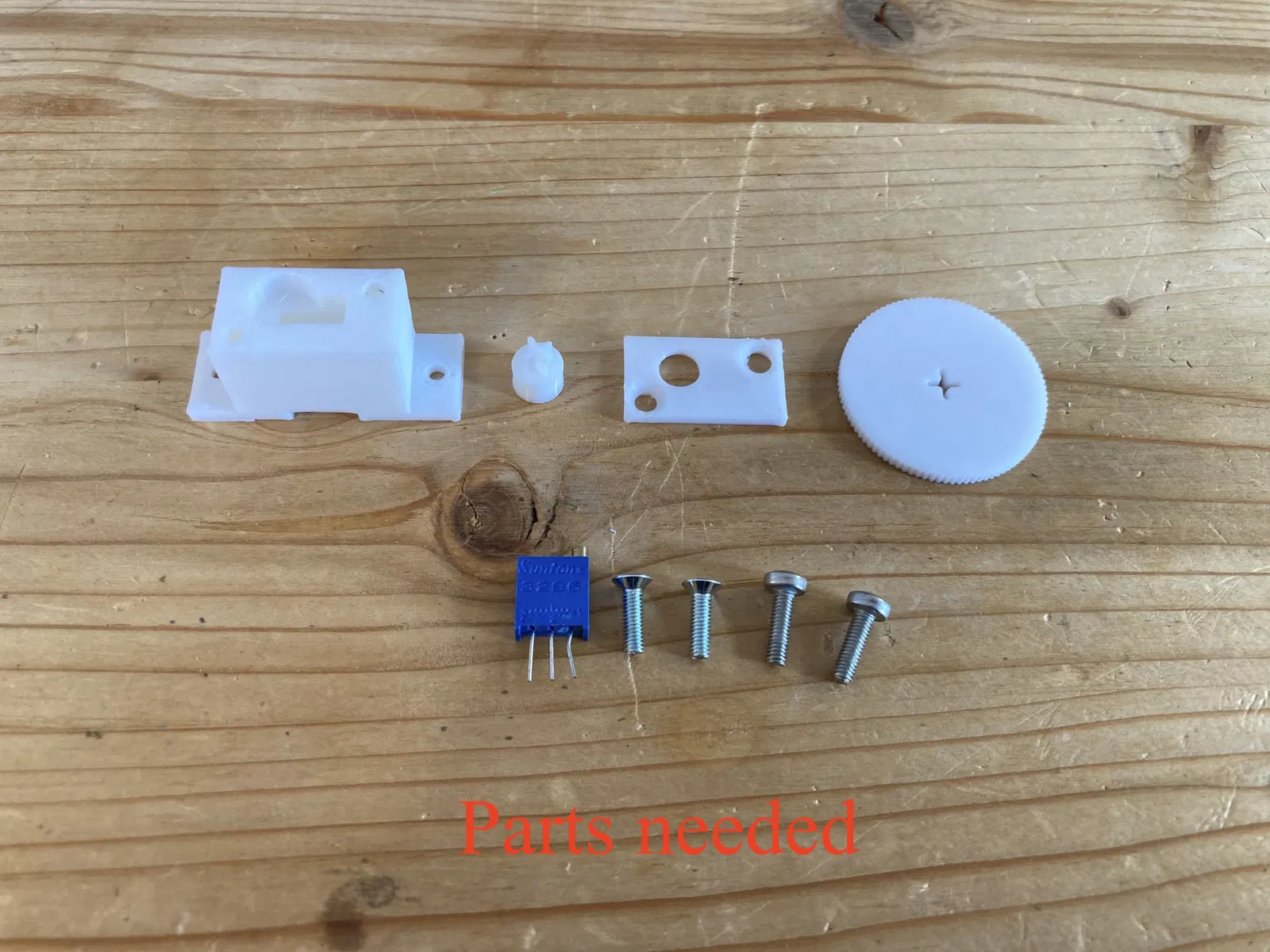

Với sự trợ giúp của bộ chuyển đổi nhiều phần này, bạn có thể đạt được điều đó! Chỉ cần in vỏ mà bạn chọn (có hoặc không có chân), phần trên, nắp cho biến trở và núm với kích thước bạn thích. Những thứ bổ sung duy nhất cần thiết là hai vít M3 với đầu chìm và chiều dài tối đa là 11 mm (tổng cộng) để đóng vỏ. Nếu bạn in vỏ có chân, bạn có thể sử dụng hai vít M3 bổ sung để lắp đặt, nhưng bạn cũng có thể mở rộng các lỗ, sử dụng vít nhỏ hơn hoặc đơn giản là sử dụng keo.

Nếu bạn không sử dụng G-Code được cung cấp, tôi khuyên bạn nên sử dụng các thiết lập sau:

• Chiều cao lớp 0,1 mm cho nắp và phần trên (đặc biệt là nắp cần độ chính xác để vừa khít trên trục của biến trở)
• Chiều cao lớp 0,15 mm cho vỏ (do các ren tích hợp)
• Đối với các núm xoay, chiều cao lớp 0,2 mm là đủ

Tôi đã in vỏ bằng Generic PLA và nó hoạt động tốt.

Hướng dẫn lắp ráp (xem hình ảnh để tham khảo):

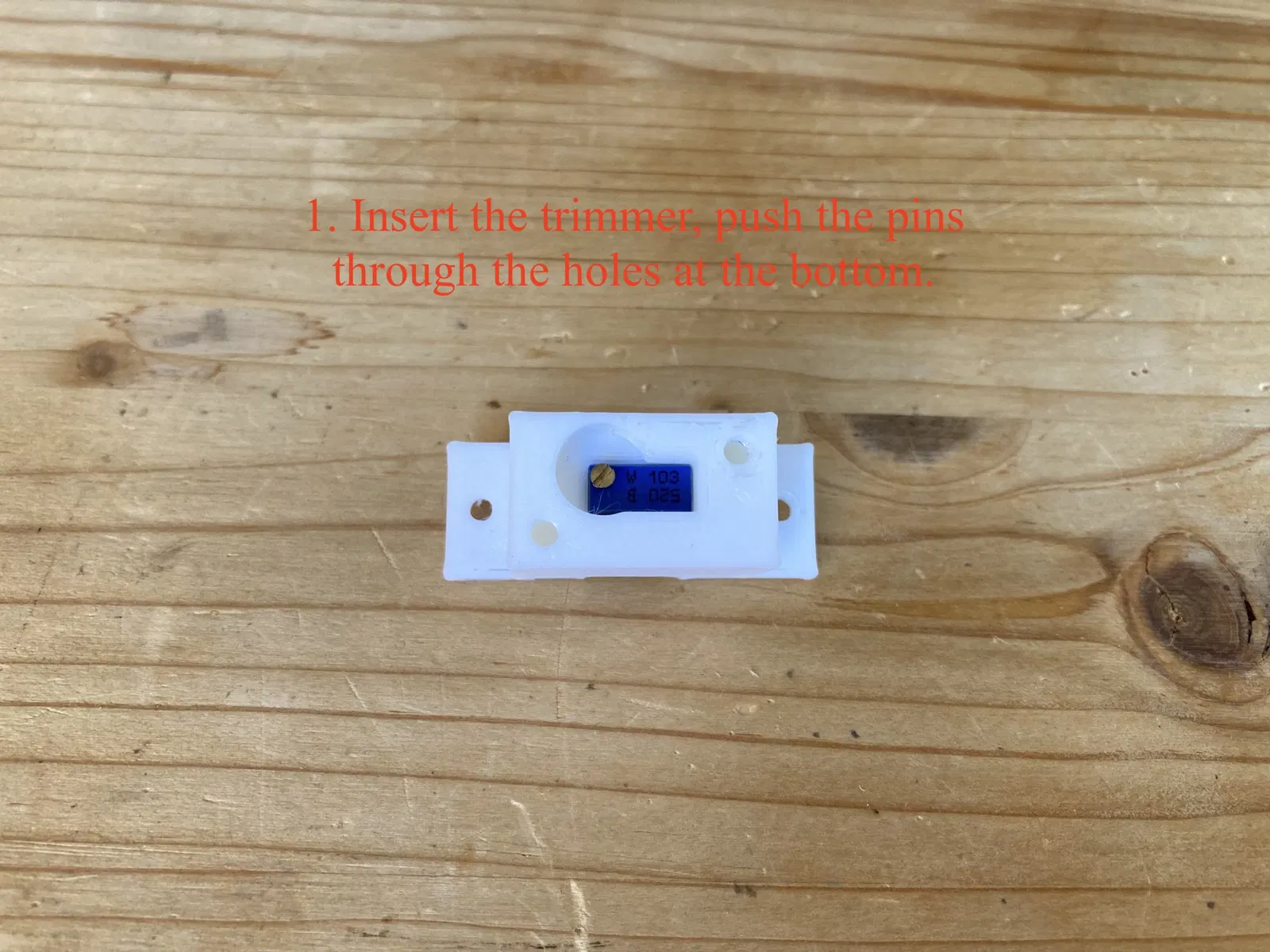

1. Chèn bộ cắt vào vỏ và đẩy các chân qua các lỗ ở đáy.
2. Uốn các chân sang một bên để tránh cản trở.

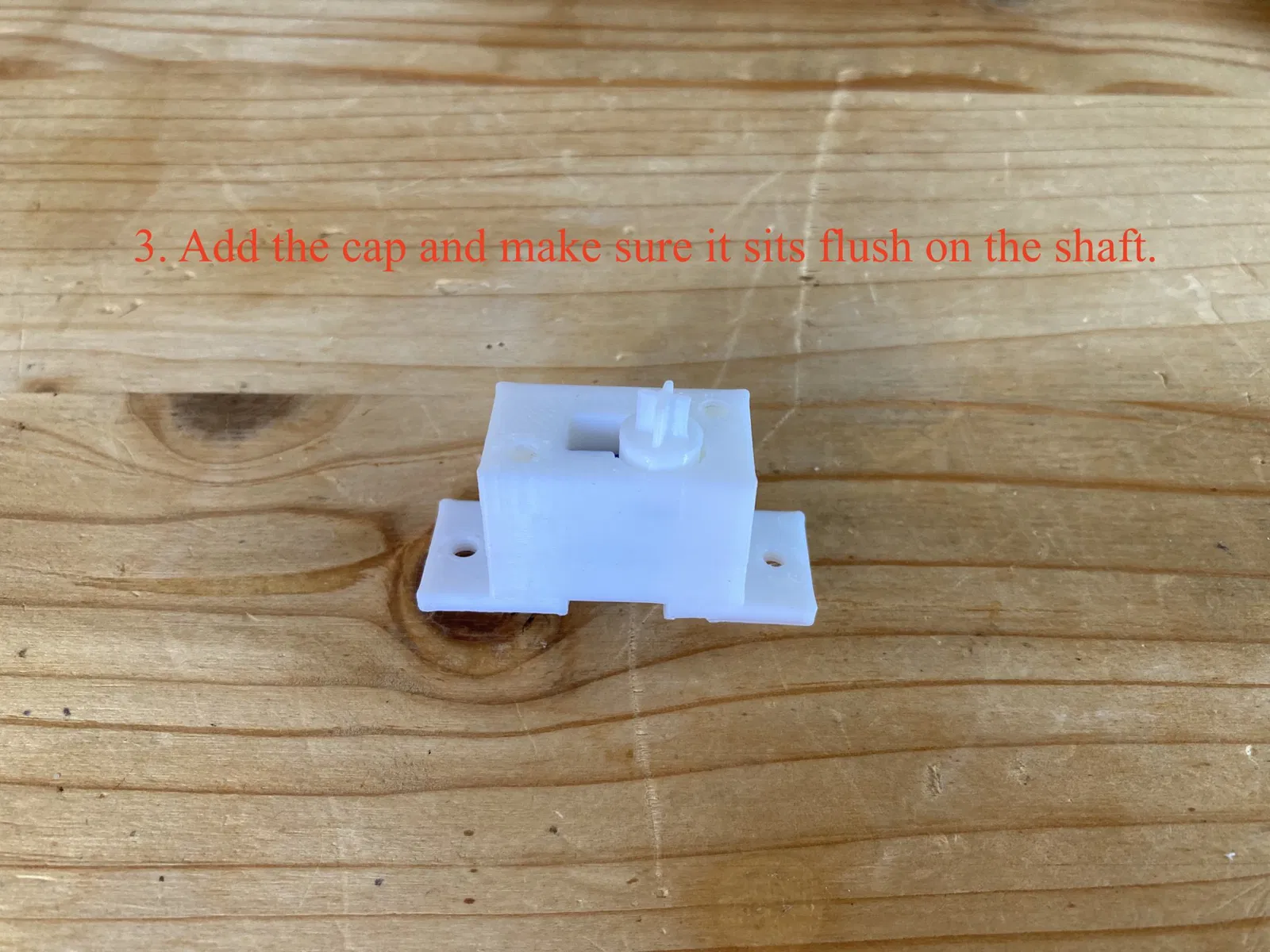

3. Thêm nắp vào trục của bộ cắt. Kiểm tra điện trở của bộ cắt bằng đồng hồ vạn năng trong khi xoay nắp để đảm bảo nó ngồi đúng vị trí trên trục.

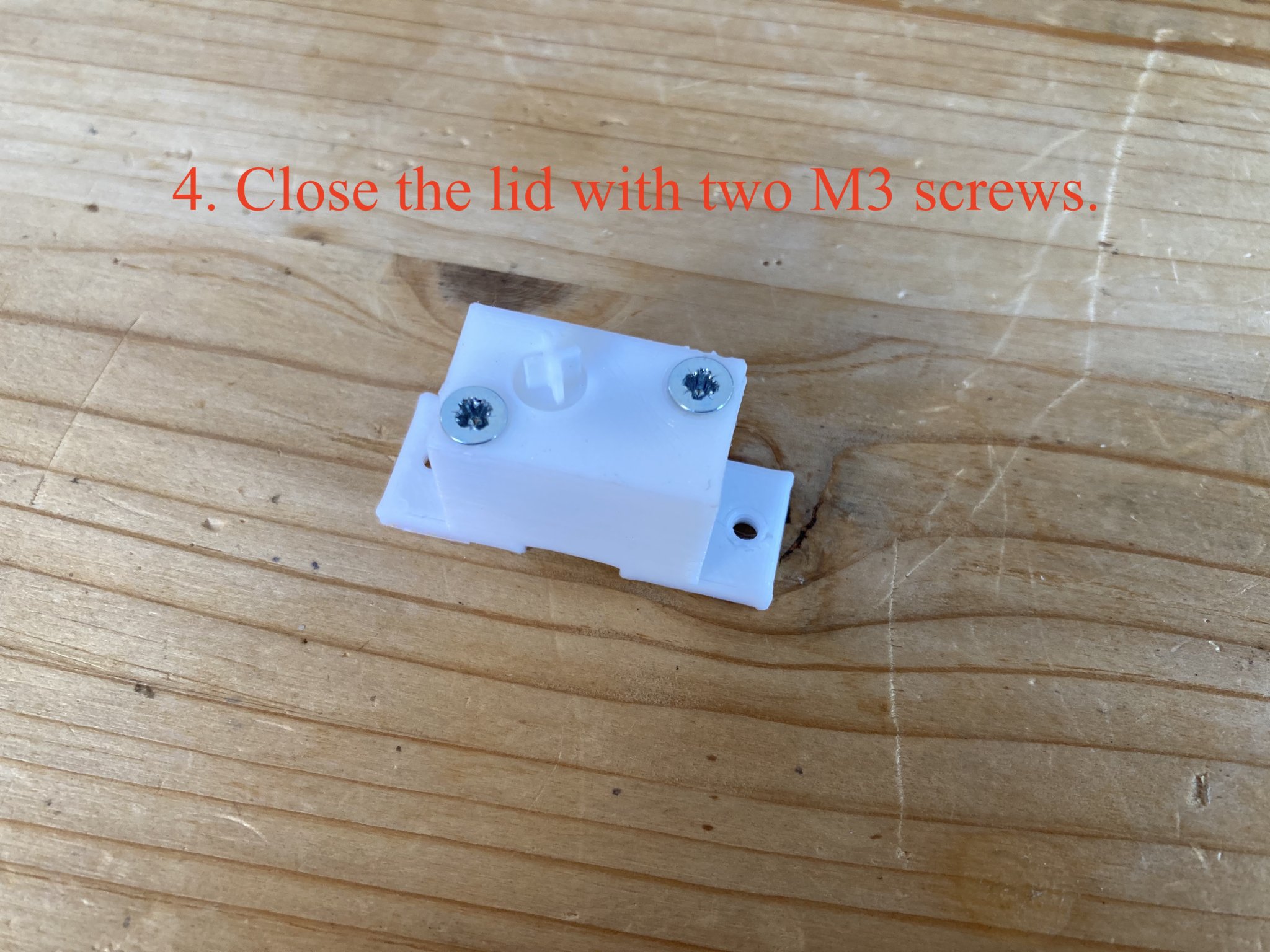

4. Vặn chặt phần trên bằng hai vít M3. Không cần phải cắt ren, vì chúng đã được bao gồm trong mô hình 3D.
5. Gắn phần vào vị trí mong muốn. Nếu cần, hàn dây vào các chân của bộ cắt.

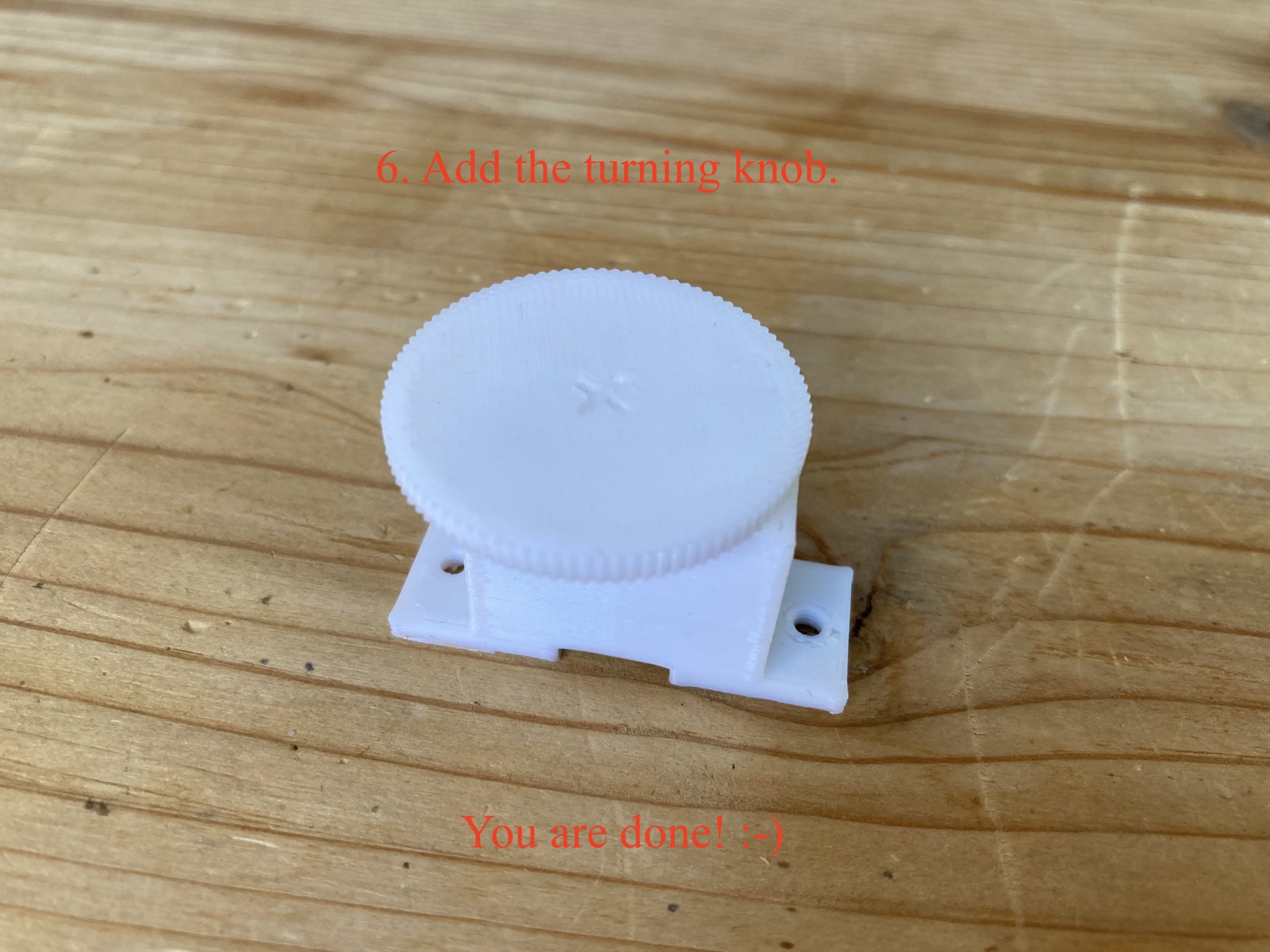

6. Thêm núm xoay. Trong hầu hết các trường hợp, độ ma sát là đủ để giữ núm ở vị trí, nhưng nếu cần, bạn có thể thêm một ít keo.

Chúc bạn in ấn vui vẻ! :-)

Chỉnh sửa:

• 06.04.2023 - Đã thêm các phiên bản “Vỏ có ren” và “Vỏ có ren và chân”, mỗi cái không có cầu.
