Jig làm Unlimited Nozzle Wiper cho Qidi Q2 (thay Trash Wiper)

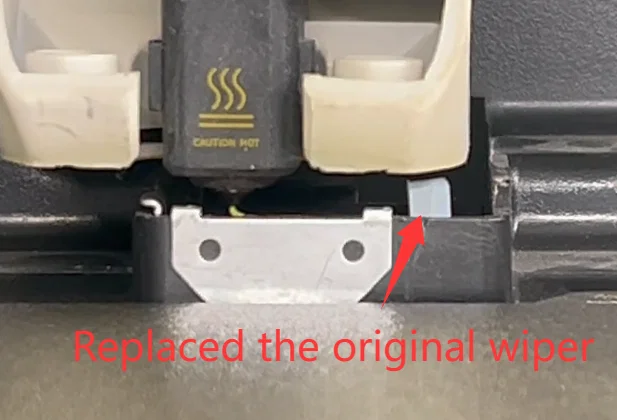

Đây là một cái jig (đồ gá), thiết kế để giúp bạn tự làm nozzle wiper, có thể dùng để thay cho phần trash roller wiper của Q2. Hiệu quả lau sạch nozzle nhìn chung sạch hơn nhiều so với đồ zin.

Material

Vật liệu thô là thanh silicone dày 4mm, lý tưởng rộng 12mm. Thanh của mình thì rộng 15mm. Mua cũng rẻ lắm, vài đô là được 1 mét, dùng kiểu gì cũng dư xài cả đời. :)

How to

Đầu tiên, cắt thanh silicone bằng cái jig bên trái để ra dạng vuông, kích thước 12mm x 12mm.

Lần cắt dọc đầu tiên để lấy chiều dài 12mm.

Lần cắt ngang thứ hai để lấy chiều rộng 12mm, trong trường hợp thanh silicone của bạn không đúng rộng 12mm như thanh của mình.

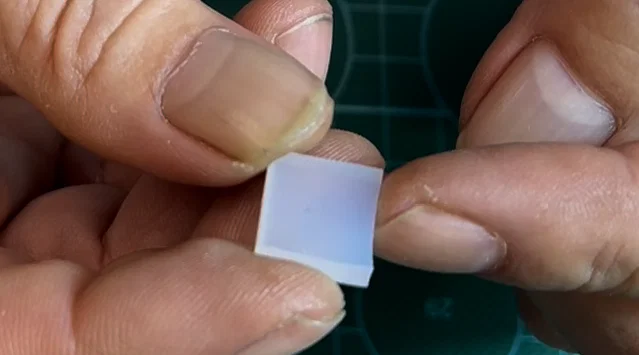

Giờ mình đã có một khối silicone vuông 12 x 12 x 4mm.

Sau đó, nhét khối silicone này vào cái jig bên phải để làm bước hoàn thiện.

Cắt các rãnh ở hai bên theo đúng khe dẫn cắt của jig.

Cắt các “răng” lau ở mặt trên theo đúng khe dẫn cắt của jig.

Dùng một cây que chọc từ lỗ dưới đáy để đẩy miếng silicone ra ngoài.

Vậy là mình đã có một cái trash nozzle wiper tự làm cho Qidi Q2. Làm thử đi, đảm bảo bạn sẽ bất ngờ. :)

Printing Tips

Có 2 file được cung cấp, mỗi file dành cho một loại lưỡi cắt khác nhau. Bản 0.5mm_blade khuyến nghị cho dao rọc giấy dùng lưỡi rộng 9mm (dày 0.45mm), đúng loại mình dùng trong hình ở trên. Bản 0.75mm dành cho loại cutter to/bự hơn, dùng lưỡi dày hơn.

Có support in sẵn theo thiết kế, bạn có thể slice riêng. Cắt phần đó trước để lấy support ra. Chọc qua lỗ dưới đáy thì nó sẽ đi ra ở phía trên.

Video Instruction

【【Qidi起迪Q2】魔改 (三) 自制便便桶(马桶口)硅胶擦嘴块，治具，详解及教程】

https://www.bilibili.com/video/BV1kcdNBpE3s/?share_source=copy_web&vd_source=002192dc6c65bb1e97d4c22f770216b5

Enjoy!
