Bộ hẹn giờ pha trà cho máy cấp nước nóng Breville HotCup

Tác giả Arne_3062461

Lượt coi
41

File 7 1,8 MB

  • teatimer-breville-base_1778692270.stlSTL · 839,5 KB
  • teatimer-breville-platform_1778692272.stlSTL · 158,8 KB
  • teatimer-breville-clip_1778692273.stlSTL · 34,2 KB
  • teatimer-breville-axle_1778692274.stlSTL · 37,5 KB

Tạo biến thể bằng AI

Dựng một phiên bản khác của mẫu này.

Mở Studio

Mô tả

Tổng quan

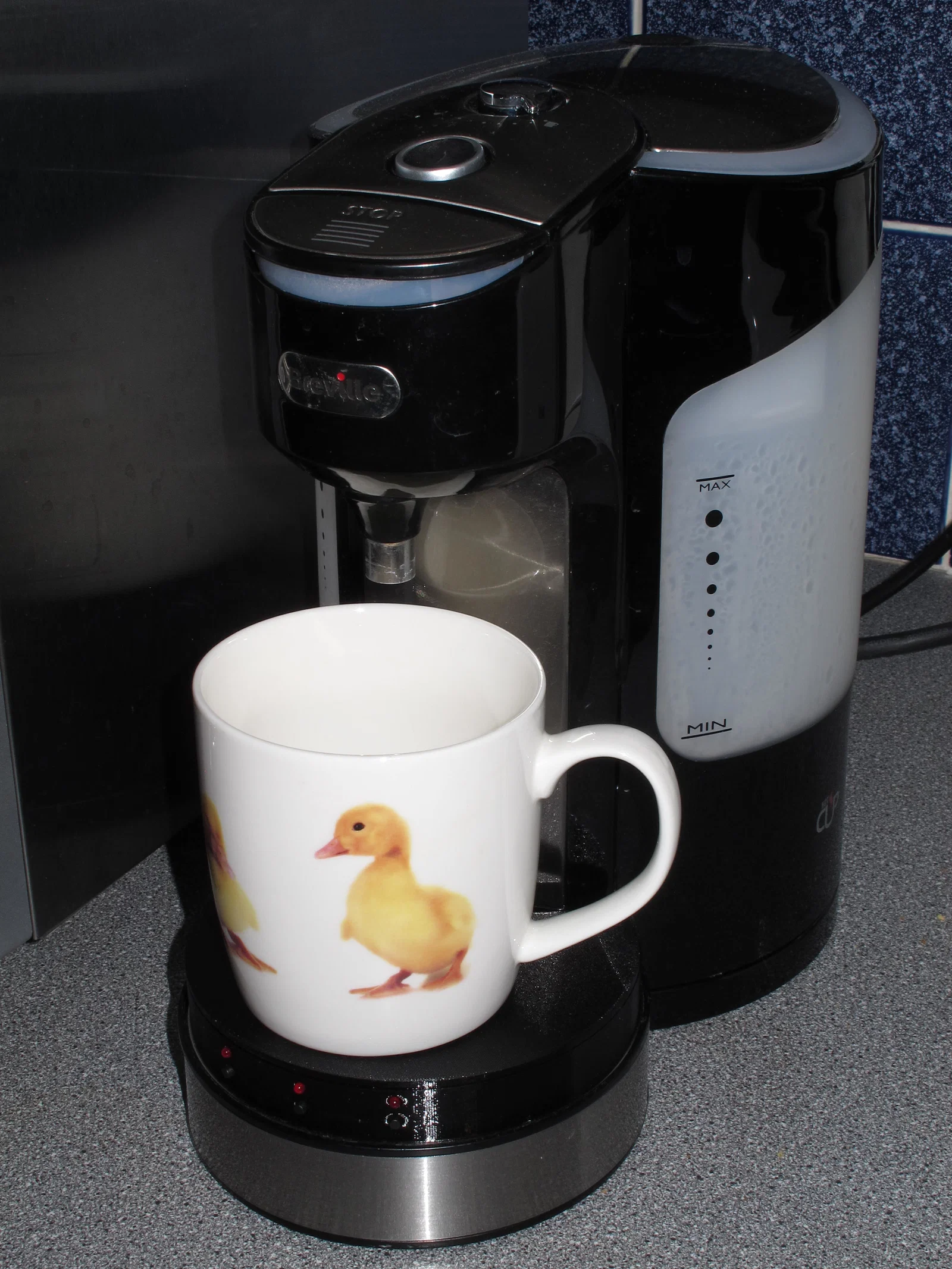

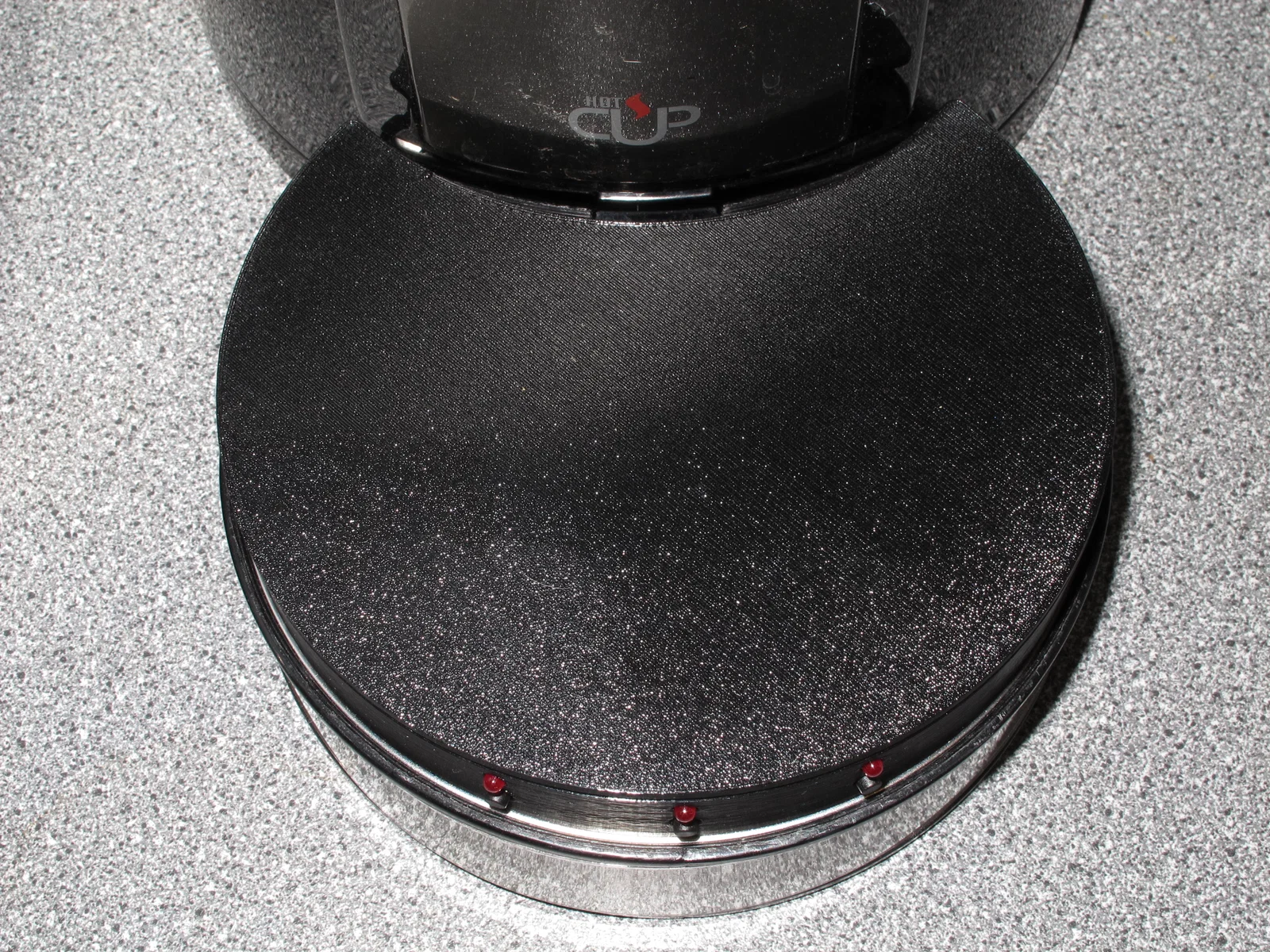

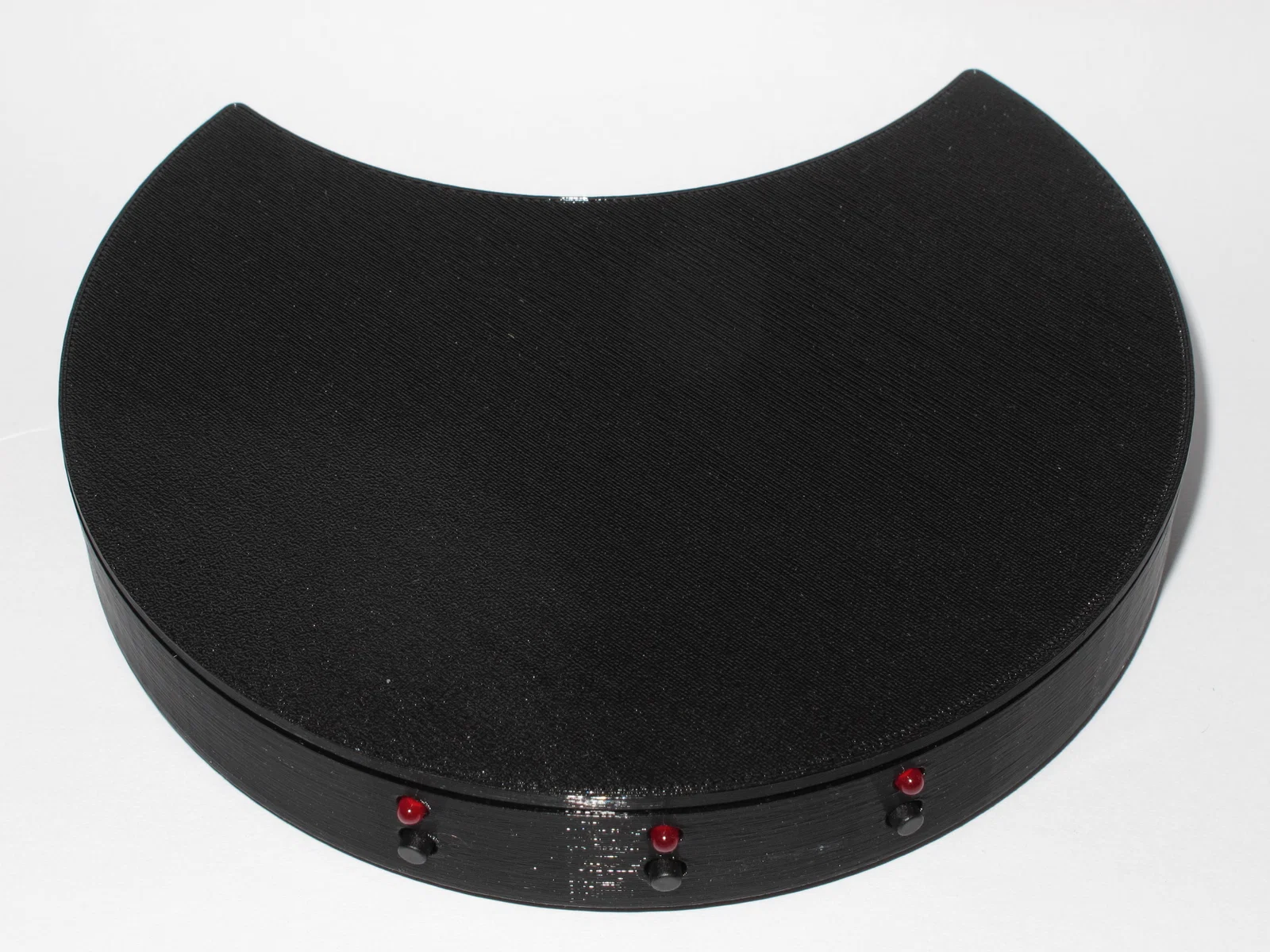

Đây là bộ hẹn giờ pha trà tự kích hoạt, dùng cho máy cấp nước nóng Breville HotCup. Nó gắn vừa lên phần giá đỡ ly của các mẫu VKJ318 & VKJ784, sau đó đặt ly lên trên bộ hẹn giờ. Khi máy xả nước, ly nặng lên đủ để nhấn một nút bên trong bộ hẹn giờ và hẹn giờ sẽ bắt đầu chạy. Khi hết thời gian, timer sẽ kêu bíp trong một lúc ngắn rồi quay về chế độ chờ (stand-by). Bạn có thể chọn 3 mức thời gian khác nhau trước hoặc trong lúc pha bằng 3 nút ở mặt trước. Đèn LED nhấp nháy phía trên mức thời gian đang chọn sẽ cho biết timer đang chạy. Nếu nhấc ly ra trước khi hết giờ, một tiếng bíp dài sẽ báo là đã huỷ (aborted) bộ hẹn giờ.

Phần cơ khí

Khuyến nghị in bằng PETG để cứng cáp và chịu nhiệt tốt hơn. Tất cả chi tiết nên được in đúng theo hướng (orientation) đã cung cấp. Một số chi tiết cần dán bằng keo siêu dính (superglue):

  • Dán các kẹp (clips) vào các hốc (recesses) trên tấm đỡ (platform).

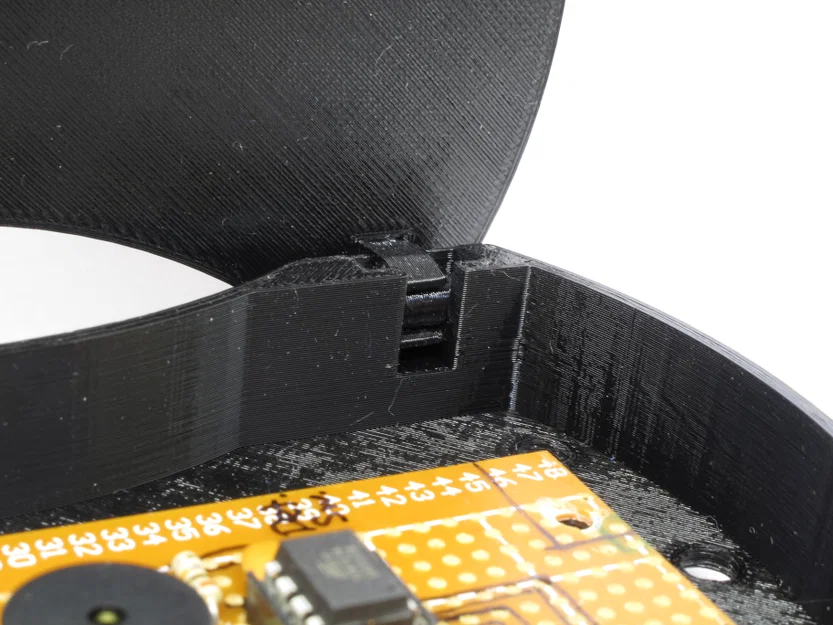

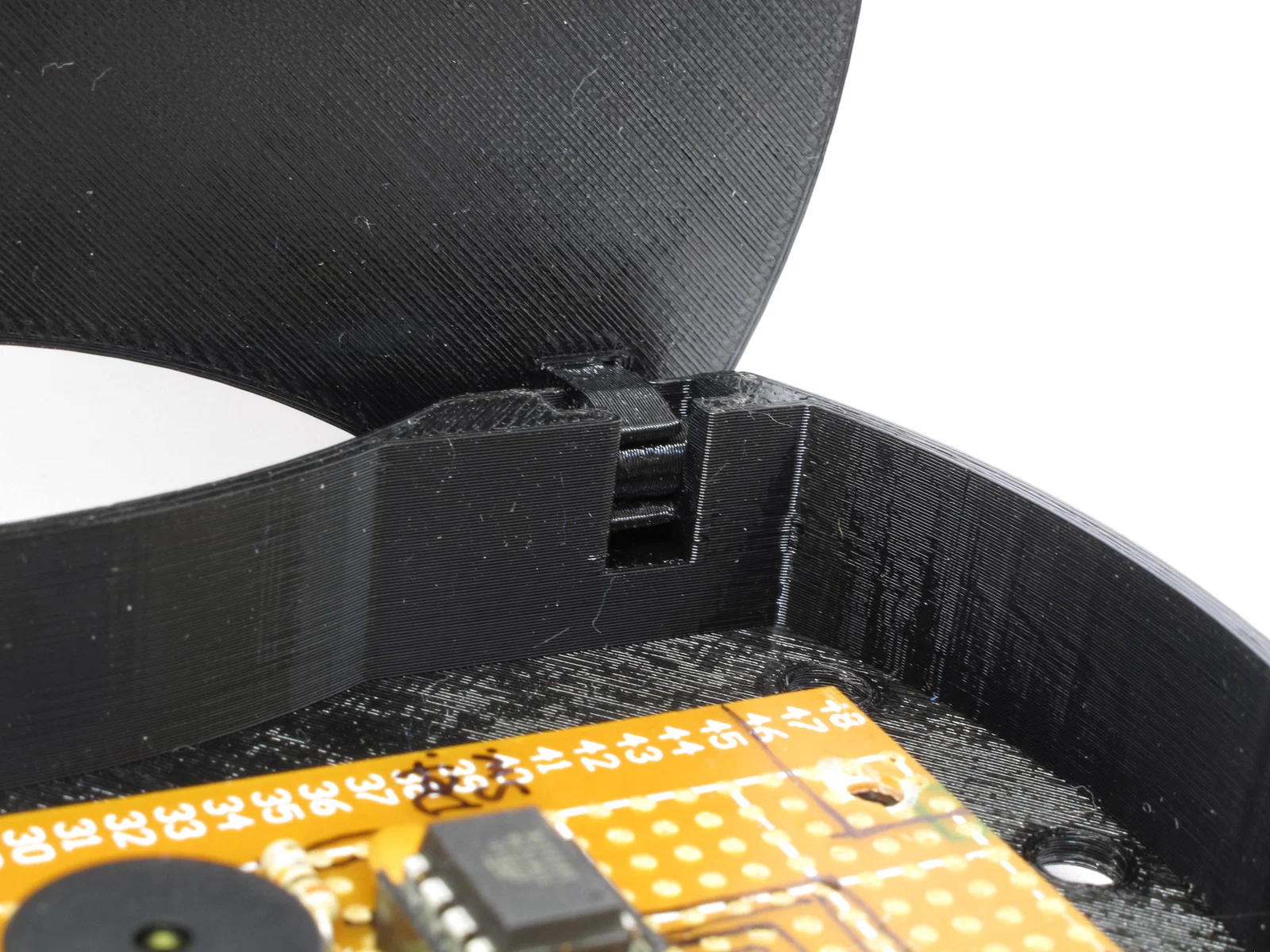

  • Dán các trục (axles) vào các hốc trên đế (base) (chú ý đừng để keo dính lên phần trục lộ ra, vì kẹp phải xoay trơn trên trục).

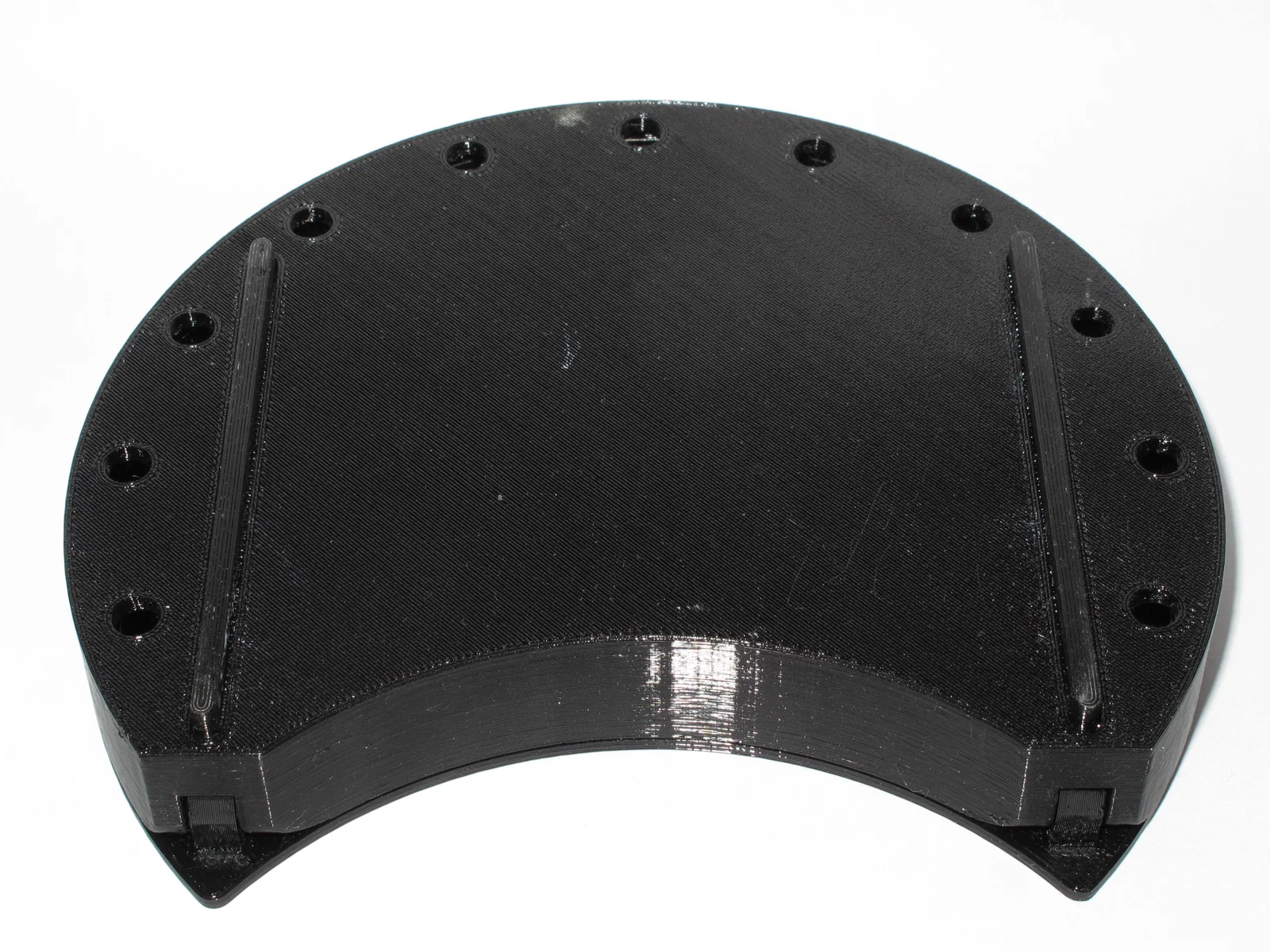

  • Dán các chân (feet) vào các hốc ở mặt dưới của đế.

Sau khi lắp phần điện tử xong, ấn các kẹp vào các trục.

Mình có in 3D một cái khay pin vì lúc làm timer mình không có sẵn khay phù hợp. Dù nó chạy được vài năm rồi, nhưng tiếp xúc không thật sự tốt (có thể nghe thấy dao động điện áp qua tần số tiếng bíp), nên nếu được bạn nên dùng khay pin thương mại (2x AAA). Phần kẹp cần chỉnh tuỳ theo loại khay pin, hoặc bạn có thể bỏ kẹp và dán thẳng khay pin.

Điện tử

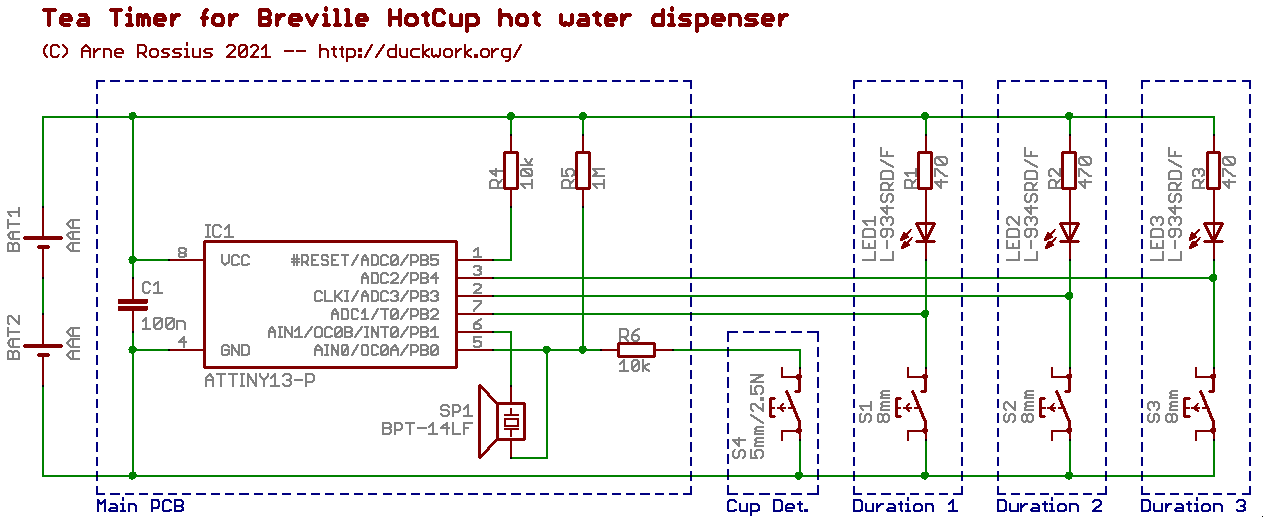

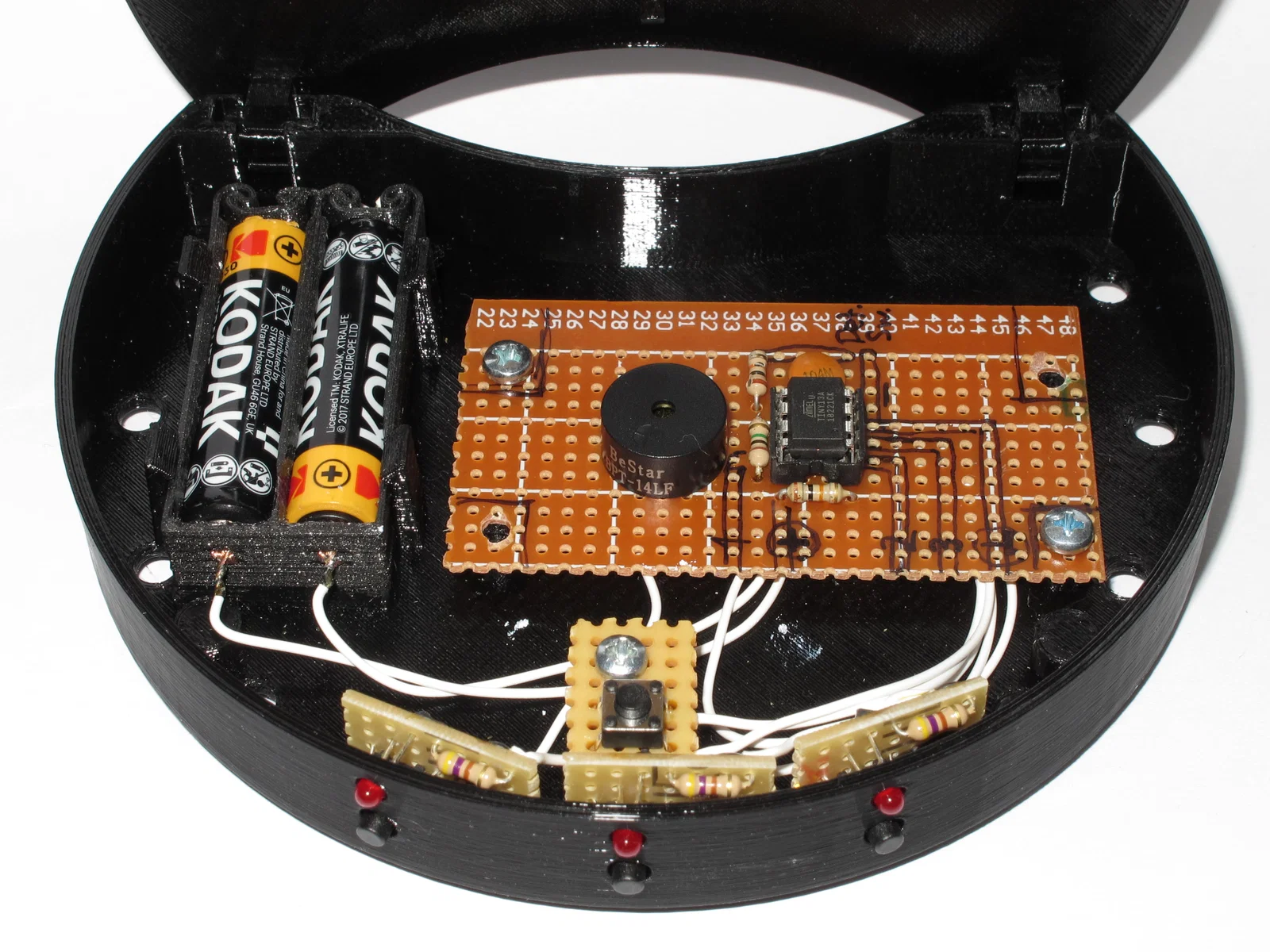

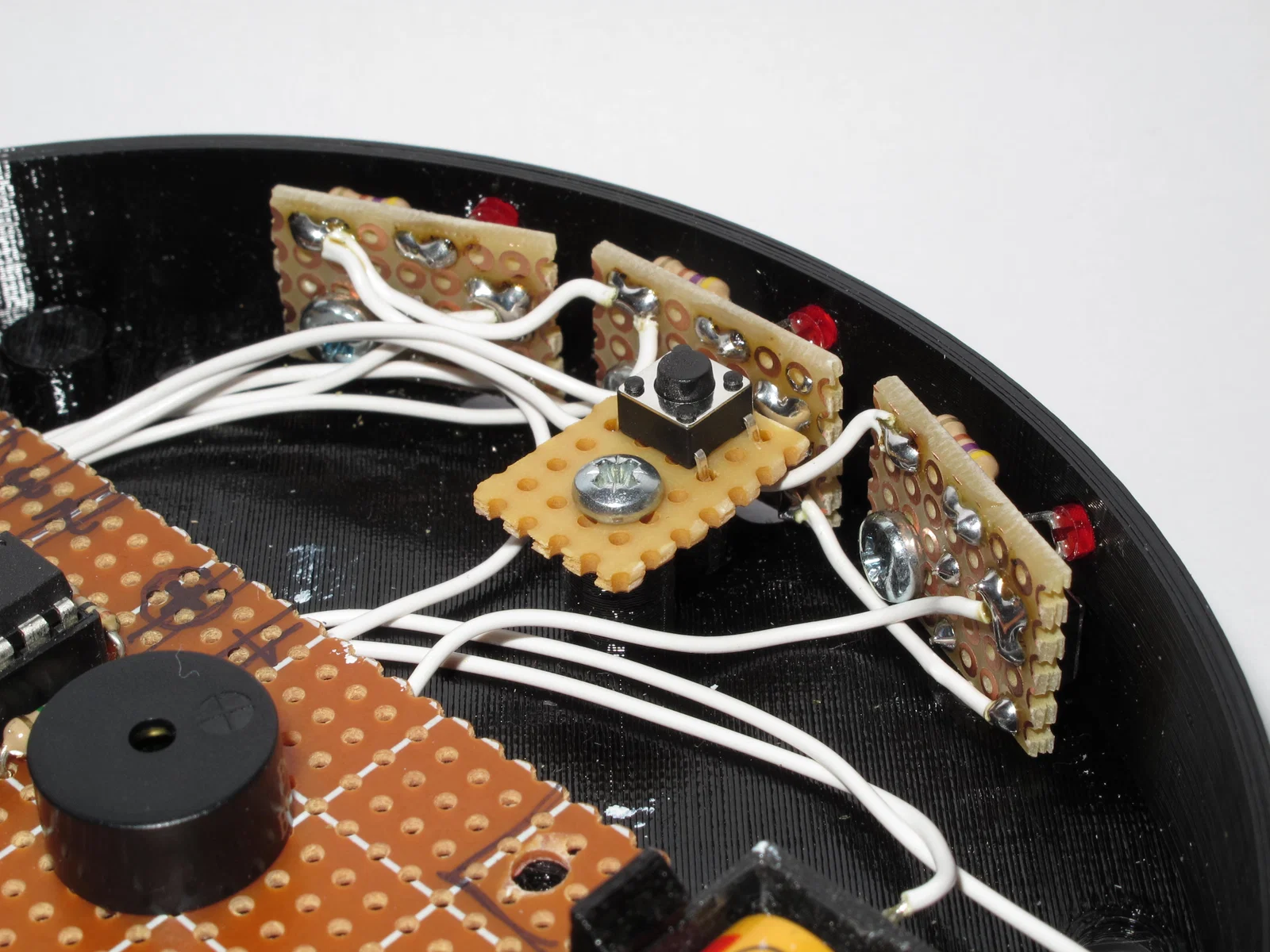

Cần lắp một mạch đơn giản dựa trên vi điều khiển ATtiny13 (hoặc ATtiny13A) trên một miếng perfboard. Có 4 miếng board nhỏ để gắn nút bấm và LED, và một miếng lớn hơn cho phần còn lại của mạch. Trong sơ đồ, mỗi miếng board được đánh dấu bằng đường nét đứt. Các board được nối với nhau bằng các đoạn dây mềm nhiều sợi (stranded wire) hàn vào (0.14mm² dùng rất ổn). Dùng vít ngắn (5mm hoặc ngắn hơn) để bắt các board lên đế in 3D; các lỗ tương ứng trên board cần được khoan rộng ra 3.2mm (hoặc 3mm nếu không có mũi khoan 3.2mm). Vị trí đúng của nút bấm, LED và vít có thể xem trong hình.

Nút phát hiện ly (cup detection) có thể cần thử nghiệm một chút để chỉnh điểm kích (trigger point) cho đúng. Nếu nút bấm quá nhẹ, ly rỗng cũng kích hoạt timer; còn nếu nút quá cứng, timer có thể không kích được. Tuỳ theo trọng lượng ly, bạn cũng có thể canh vị trí ly lùi về phía sau (về phía máy HotCup, với ly nặng) hoặc kéo ra phía trước (với ly nhẹ) trên platform. Điểm khởi đầu nên chọn công tắc có lực nhấn 2.5N (thường là loại “cứng” nhất dễ mua).

Vi điều khiển phải được nạp firmware đi kèm, việc này cần AVR ISP programmer. Mặc định (khi dùng file hex), 3 mức thời gian là 3, 5 và 7 phút. Bạn có thể chỉnh theo ý trong source code. Source code cũng có hệ số tinh chỉnh cho bộ dao động nội (khá thiếu chính xác) của ATtiny13.

Danh sách vật tư (Bill of Materials)

Qty

Part

Notes

1

ATtiny13 or ATtiny13A

Must be programmed.

1

IC socket, 8-pin

1

Piezo Buzzer

Most models will work, but make sure
it's piezo ("infinite" DC resistance)!

1

Ceramic Capacitor 100nF

3

Resistor 470Ω

2

Resistor 10kΩ

1

Resistor 1MΩ

1

Tactile switch, 6x6mm, 5mm height, 2.5N

3

Tactile switch, 6x6mm, 8mm height

1

Battery holder, 2x AAA

Can be 3D printed.

6-8

Screw, M3, Pan head, 5mm length

Self-tapping screws preferred.
2 or 4 screws for main board.

~1m

Thin stranded wire (0.14mm² or similar)
