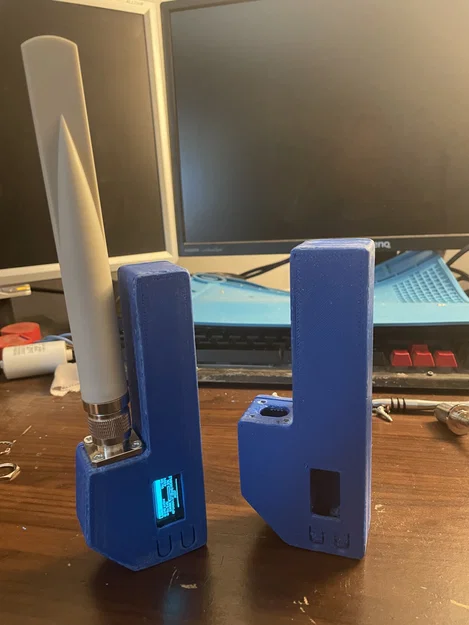

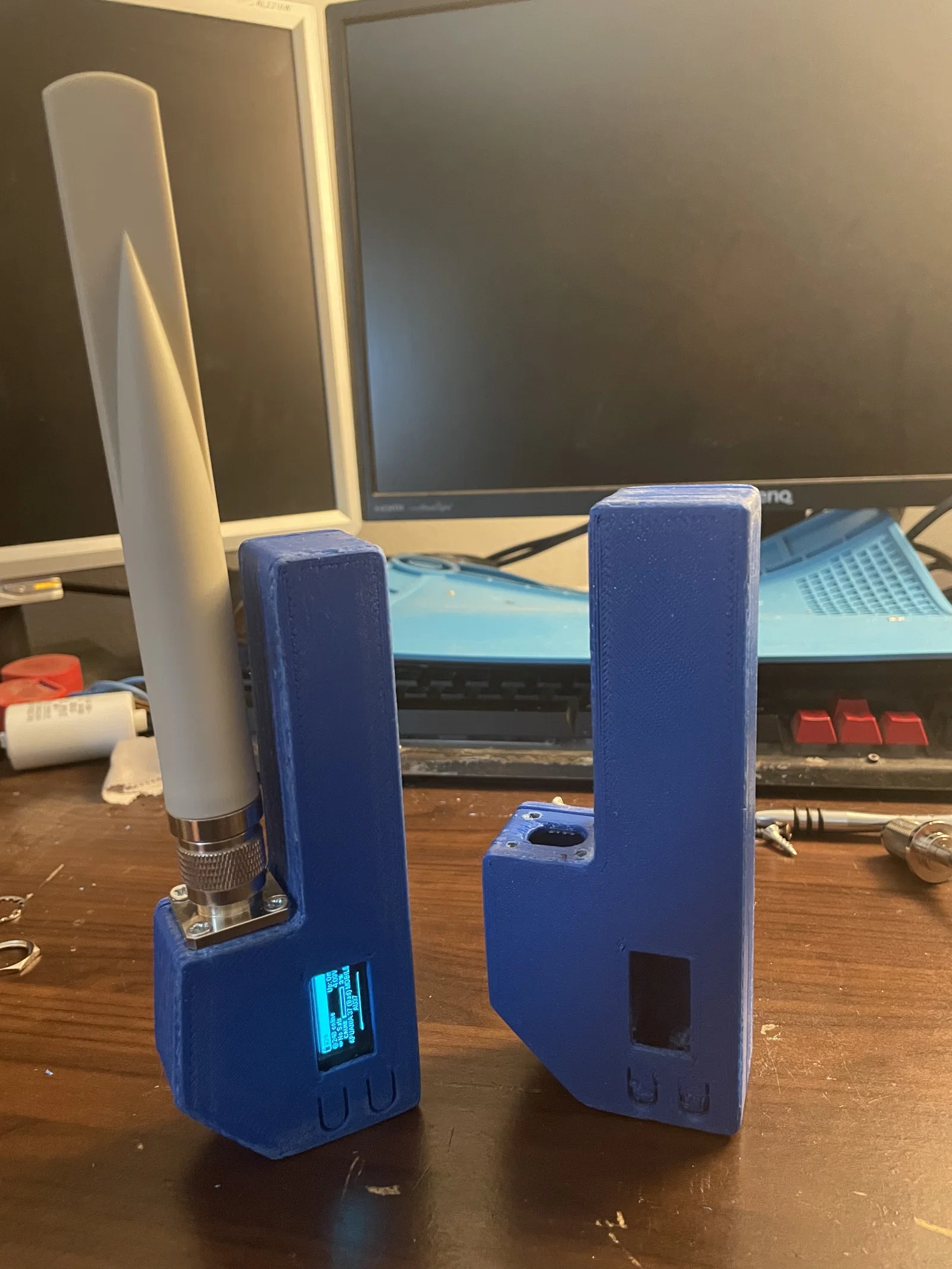

Vỏ Heltec V4 - Pin 18650 / N-Type Connector

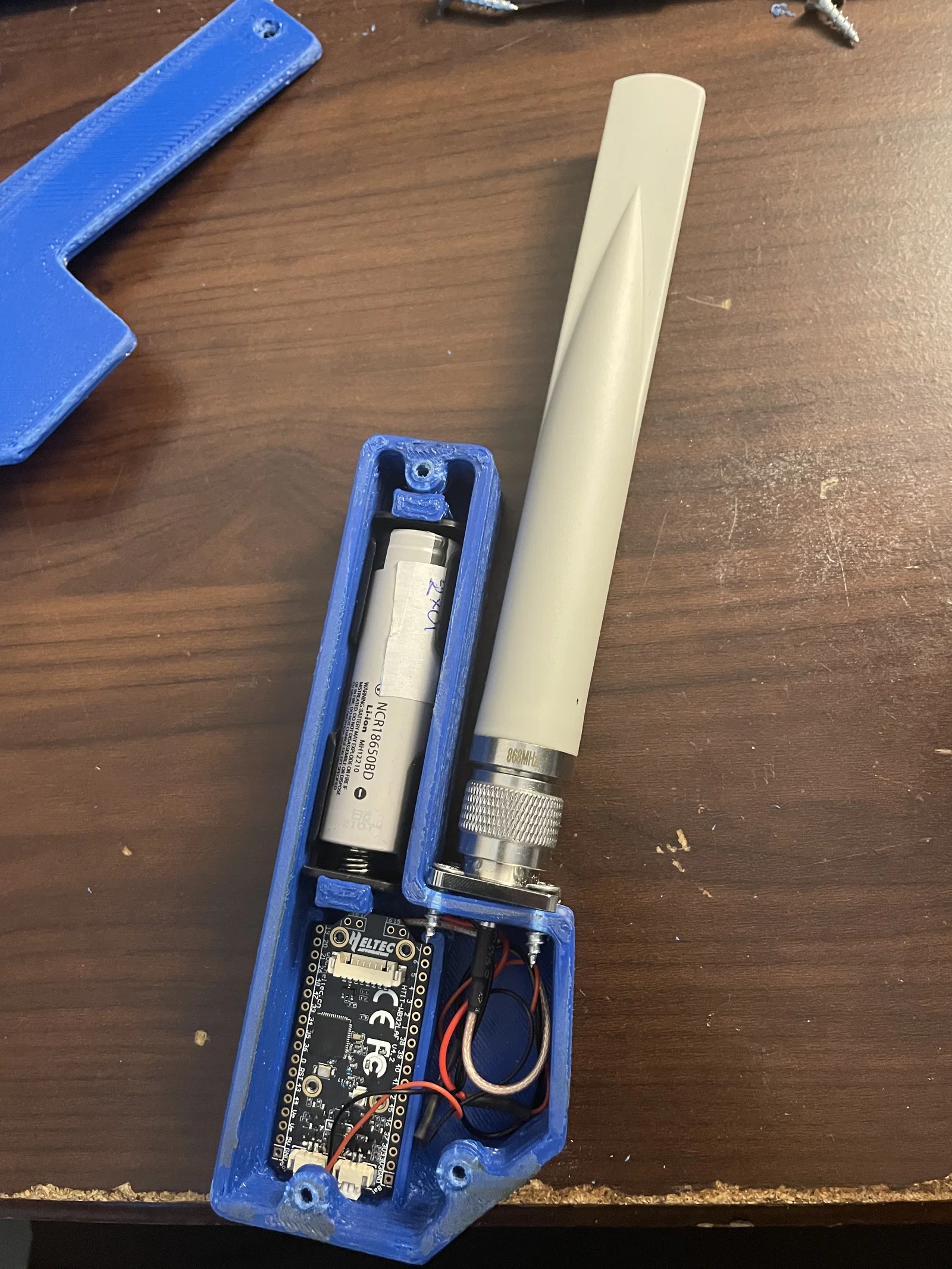

Vỏ cho Heltec V4 dùng 1 khay pin 18650 và N-Type antenna connector loại đế 4 lỗ. Thiết kế được thu gọn, tối ưu không gian và làm mỏng thành vỏ nơi cần thiết. In ABS không cần support.
Mô tả

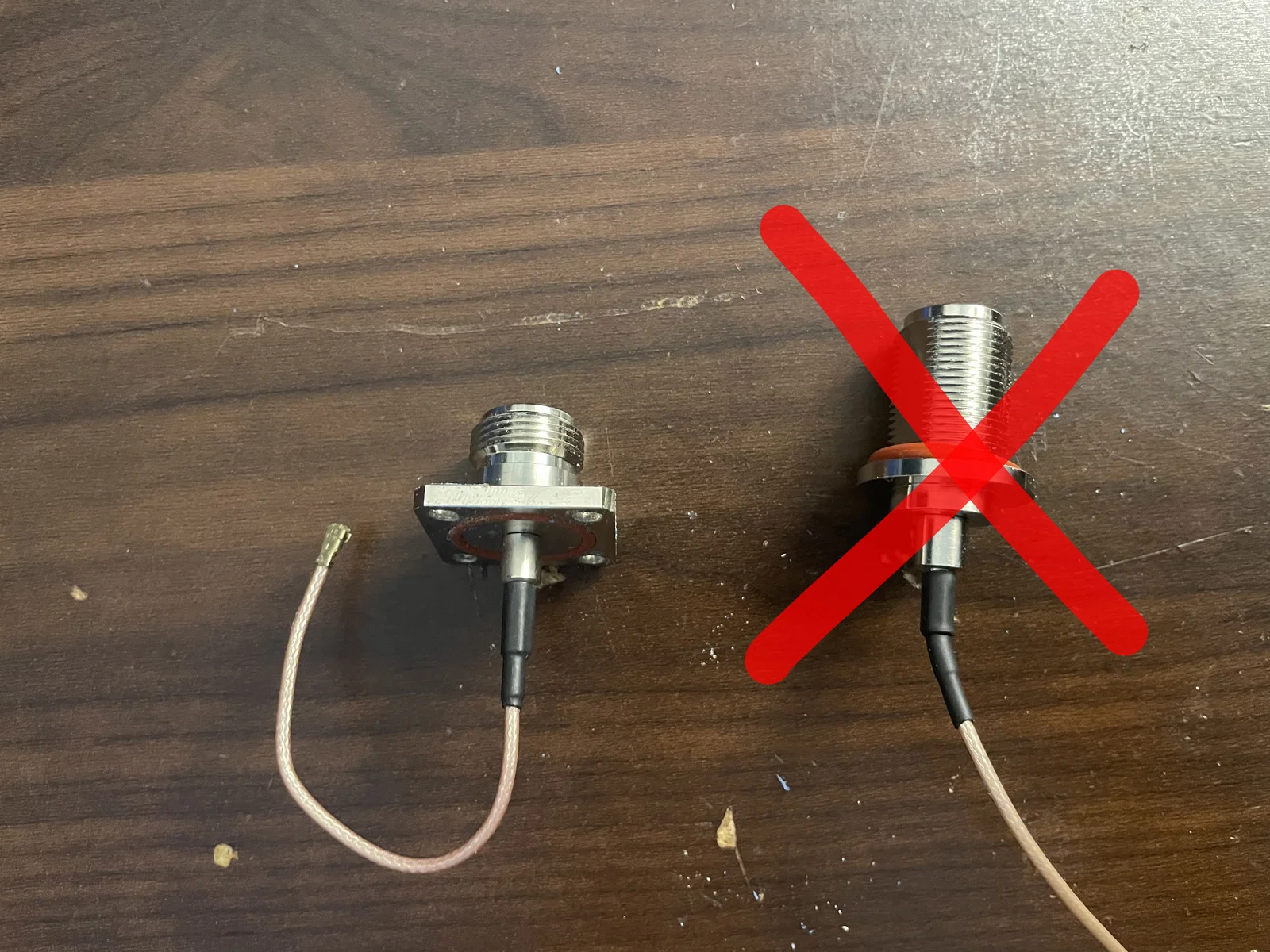

Do kích thước nhỏ, mẫu này KHÔNG phù hợp với pass-through N-type connector, mà CHỈ dùng cho loại có đế 4 lỗ. Xem hình để biết chi tiết.
Mình đã chỉnh lại case của @SDM cho nhỏ gọn hơn, giảm tối đa không gian bên trong và làm mỏng thành vỏ ở những chỗ có thể.

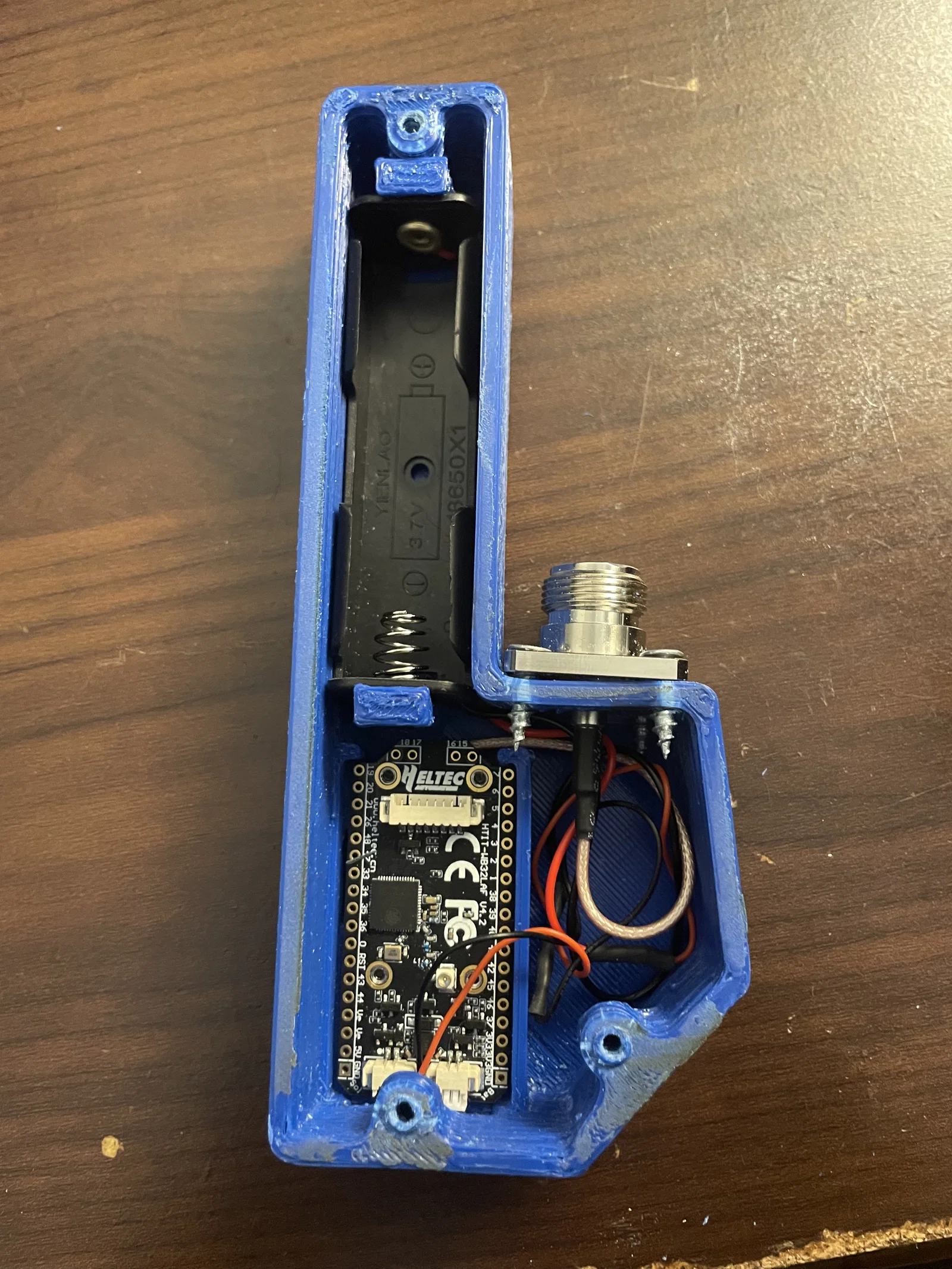

Vật tư cần chuẩn bị:
- 3 vít tự ren cho nắp
- 4 vít tự ren cho N-type connector
- 1 khay/holder pin 18650.
- 1 dây UFL IPEX to N-type female connector loại đế 4 lỗ.
- 1 board Heltec V4.
- Ống co nhiệt hoặc băng keo điện để nối dây từ holder 18650 vào board Heltec.
- Mỏ hàn + thiếc hàn + solder paste.
Mình in bằng ABS, không cần support.
