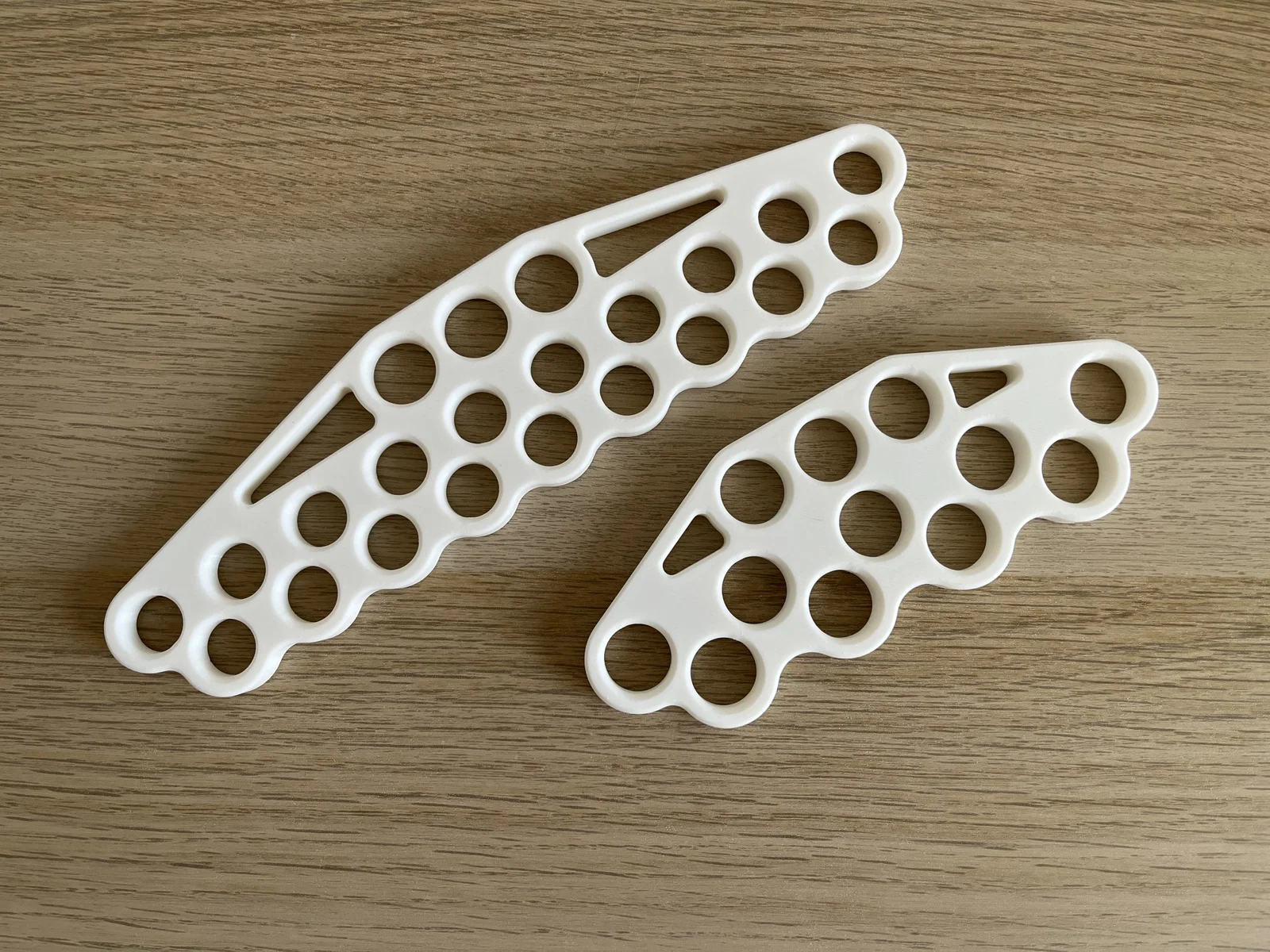

Rack/Organizer Đồ Leo Núi (Parametric) – Climbing Gear Rack / Organizer

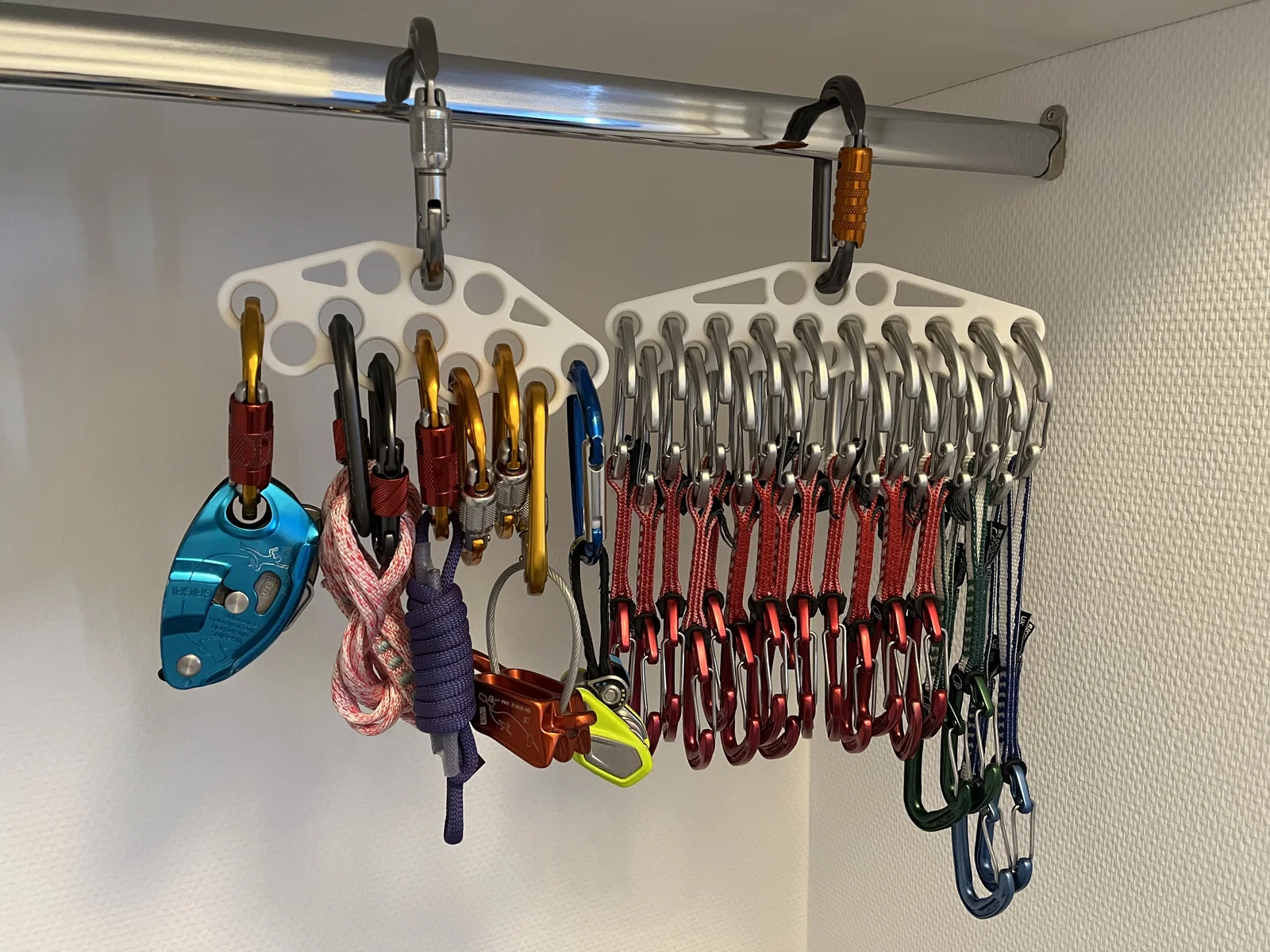

Một cái rack nhẹ, tuỳ biến được hoàn toàn, dùng để sắp xếp đồ leo như quickdraws, carabiners, slings, belay devices, dây prusik, và nhiều món khác.

Đây KHÔNG phải là Thiết bị Bảo hộ Cá nhân (PPE).
Không dùng để belay, rappel, làm anchor, hoặc bất kỳ ứng dụng nào liên quan tới an toàn.
Model này chỉ предназнач để lưu trữ và sắp xếp gear.

Tránh dùng các loại filament có phụ gia mài mòn (như carbon fiber, glass fiber, glow-in-the-dark, hoặc hạt kim loại), đặc biệt khi có khả năng dây (rope), sling, hoặc cord sẽ chạm vào rack.

Model này là fully parametric, cho phép bạn chỉnh rất dễ:

• Số lỗ hàng trên (dùng để treo organizer bằng carabiners hoặc slings)

• Số lỗ hai hàng dưới dạng so le (cho quickdraws, carabiners, hoặc gear khác)

• Đường kính lỗ (hàng trên và hàng dưới độc lập nhau)

• Khoảng cách lỗ (hàng trên và hàng dưới độc lập nhau)

• Độ dày organizer

Thiết kế riêng cho in 3D, không có overhang quá đà (tối đa 45° cho toàn bộ các biên dạng bo tròn và chamfer).

Bạn có thể thay đổi gì?

Tải file thiết kế Fusion 360, mở lên, rồi vào Solid → Modify → Change Parameters để tuỳ biến.

Parameters

Parameter

Default Value

Description

bottom_holes_count

19

Số lỗ ở phần hàng dưới (quickdraws, hai hàng dưới).

Nếu nhập số chẵn, hệ thống sẽ tự thêm 1 lỗ.

Tối thiểu: 5

bottom_holes_diameter

15 mm

Đường kính lỗ hàng dưới (quickdraws).

bottom_holes_distance_horizontal

10 mm

Khoảng cách ngang giữa các lỗ hàng dưới (quickdraws).

Giữ thấp hơn 'bottom_holes_diameter'.

bottom_rows_diagonal_distance

5 mm

Khoảng cách chéo giữa hai hàng dưới.

top_holes_count

3

Số lỗ hàng trên (carabiners).

Tối thiểu: 2

top_holes_diameter

18 mm

Đường kính lỗ hàng trên (carabiners).

top_holes_distance_horizontal

holes_wall (5 mm)

Khoảng cách ngang giữa các lỗ hàng trên (carabiners).

holes_fillet

2.5 mm

Bán kính fillet gốc cho tất cả các lỗ.

holes_wall

5 mm

Độ dày thành quanh tất cả các lỗ.

rack_edges_chamfer

1 mm

Chamfer cho các cạnh.

rack_spacing

5 mm

Khoảng cách giữa hàng trên và hai hàng dưới.

rack_thickness

10 mm

Độ dày tổng thể.

Overhangs & Printability

Model này làm ra để in FDM 3D printing, tránh các overhang quá lớn.

• Các lỗ treo gear dùng biên dạng bo tròn dễ in, bắt đầu từ góc 45° để giảm biến dạng ở các lớp đầu.

• Organizer dùng chamfer 45° cho các cạnh.

Khuyến nghị in ấn

• Với gear leo nặng hơn, khuyến nghị PETG, ASA hoặc ABS.

• Tăng wall count sẽ hiệu quả hơn tăng infill để có độ bền và độ “lì” tốt hơn.

• Nếu bị lỗi bám bàn (adhesion), nhớ vệ sinh build plate thật sạch.
