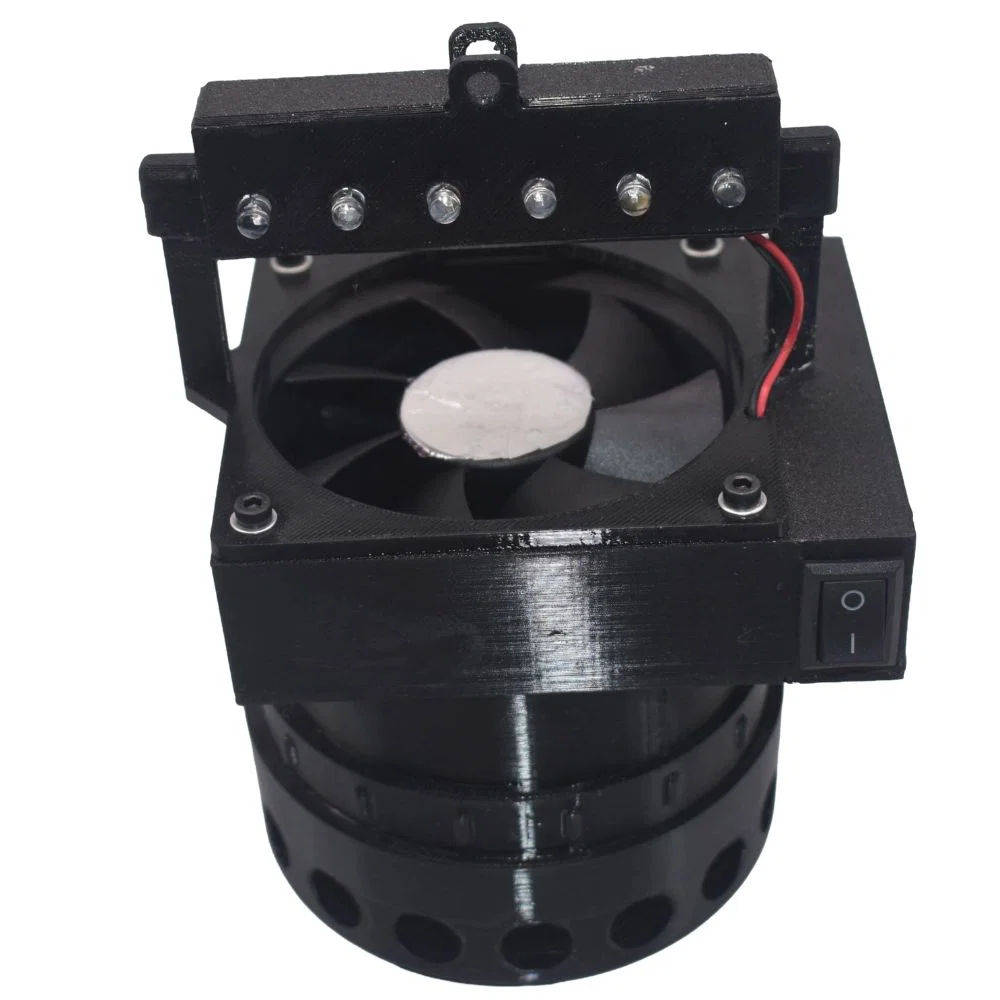

Bẫy Muỗi LED Tia Cực Tím (Ultraviolet) – Trampa para Mosquitos de LEDs Ultravioleta

Bẫy muỗi, rất tiện lợi và bắt được nhiều lắm. Bảo đảm luôn: diệt muỗi chết queo, he he he. Không dùng hóa chất, cũng không có mùi khó chịu. Thử đi rồi sẽ không hối hận đâu, chắc chắn.

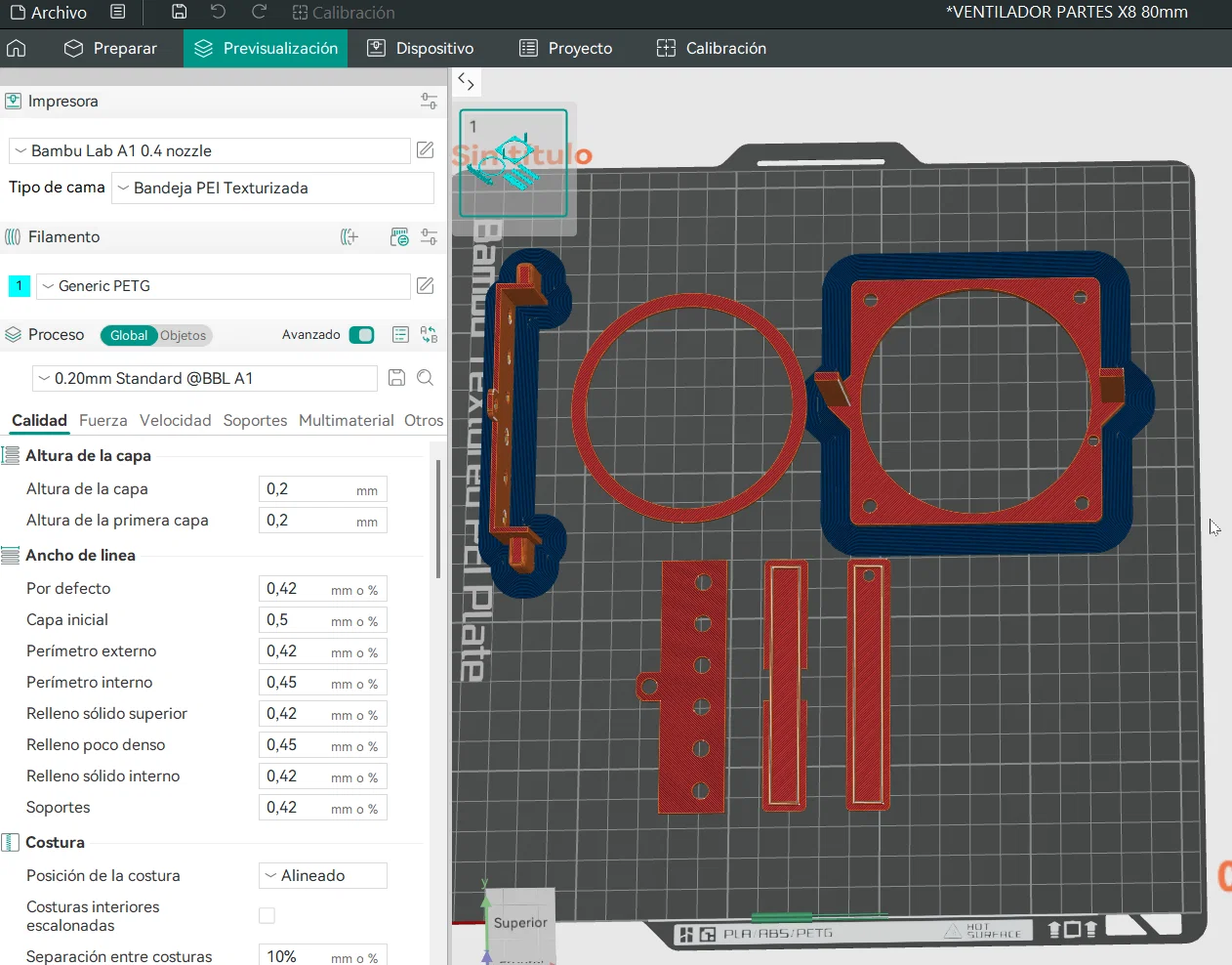

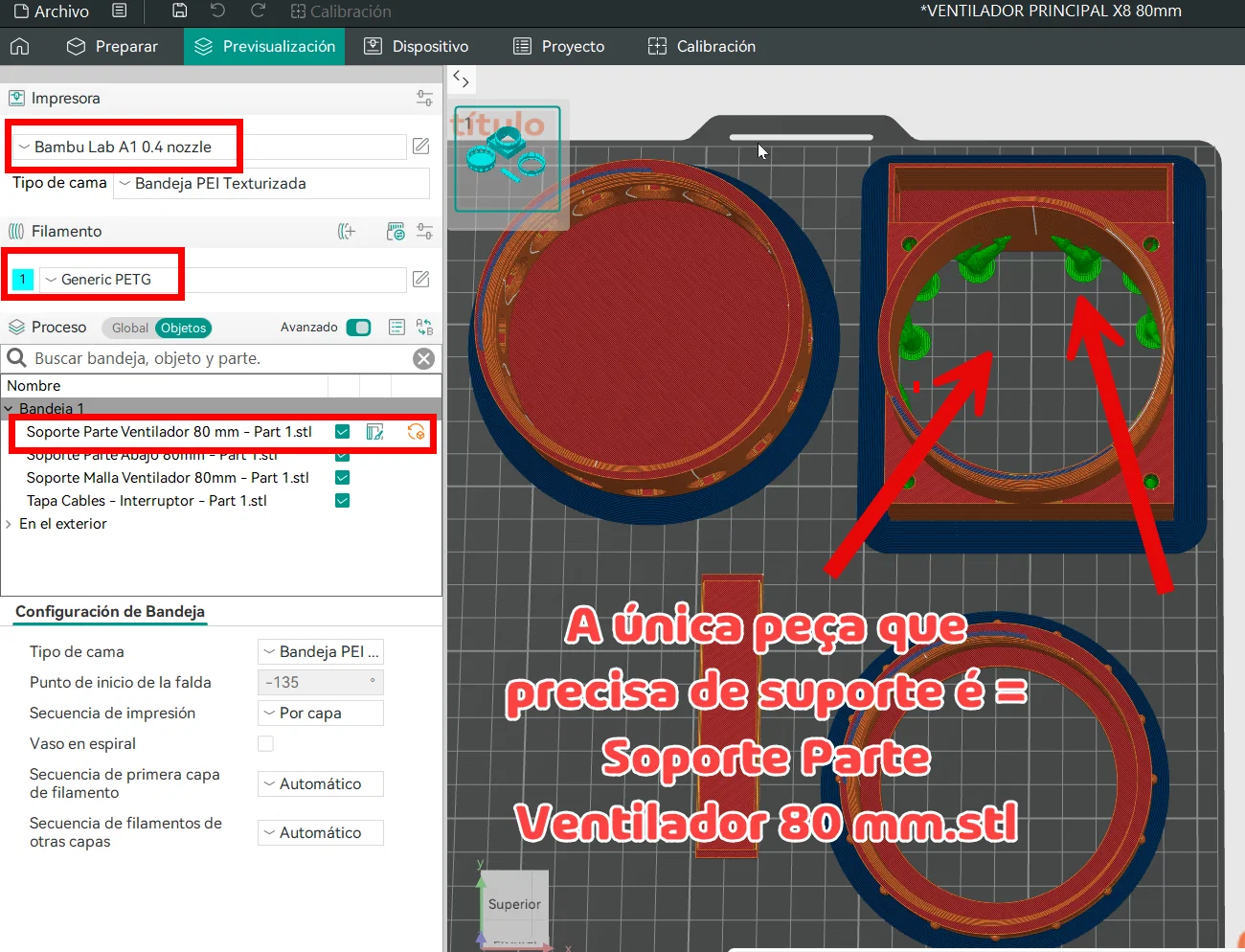

Tụi mình in toàn bộ bằng Bambu Lab A1 và Bambu Lab A1 Mini với filament PLA và PETG, nozzle 0,40 mm (tụi mình có thử in với nozzle 0,60 mm nhưng phần ren không đúng) ở chất lượng Standard 0,20 mm và không gặp vấn đề gì, mọi thứ ra rất đẹp. Miếng duy nhất cần support là = Soporte Parte Ventilador 80 mm.stl (xem hình phía trên).

Hướng dẫn: (Xem hình phía trên).

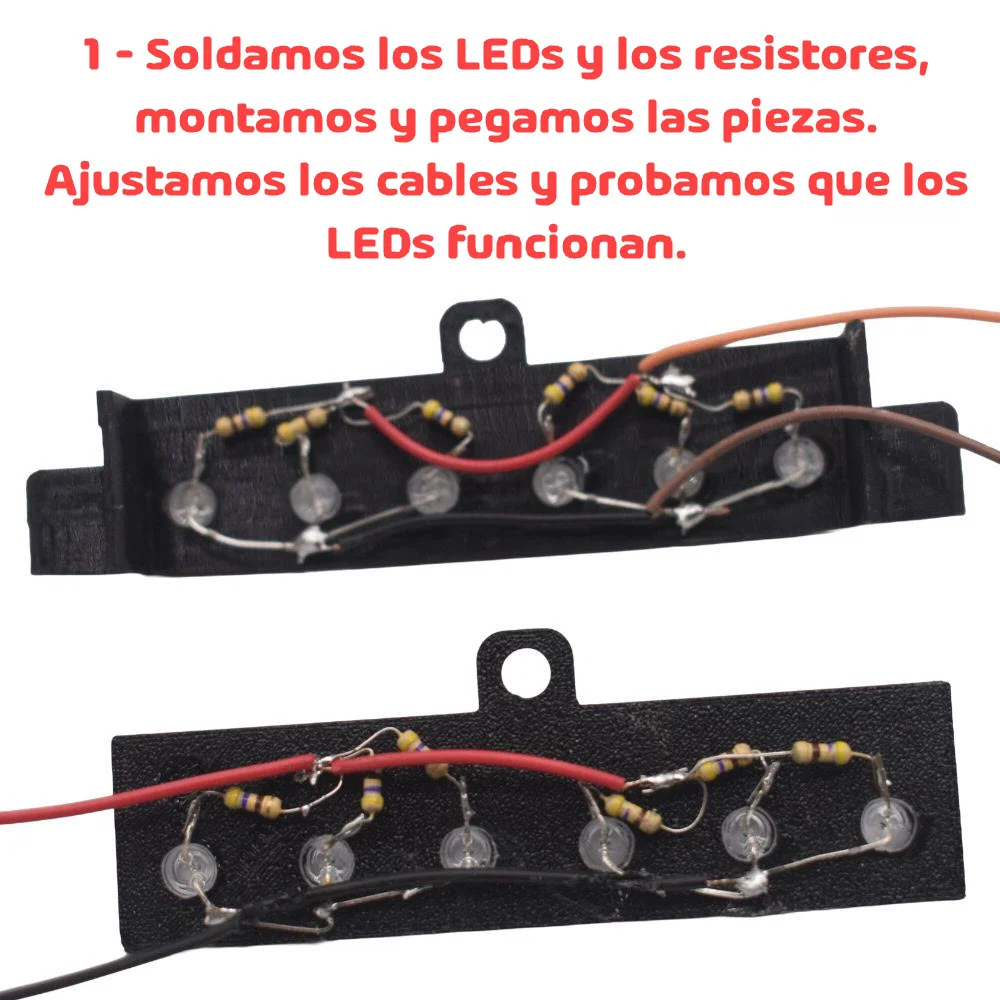

1 - Lắp ráp – tụi mình hàn 12 LED và các điện trở (kiểm tra cho chắc là tất cả đều hoạt động) vào các chi tiết rồi dán cố định hết. (Nếu LED bị tuột hoặc lỏng, chấm thêm chút keo). (Cẩn thận dây LED, vì nếu chạm nhau có thể làm LED ngưng hoạt động).

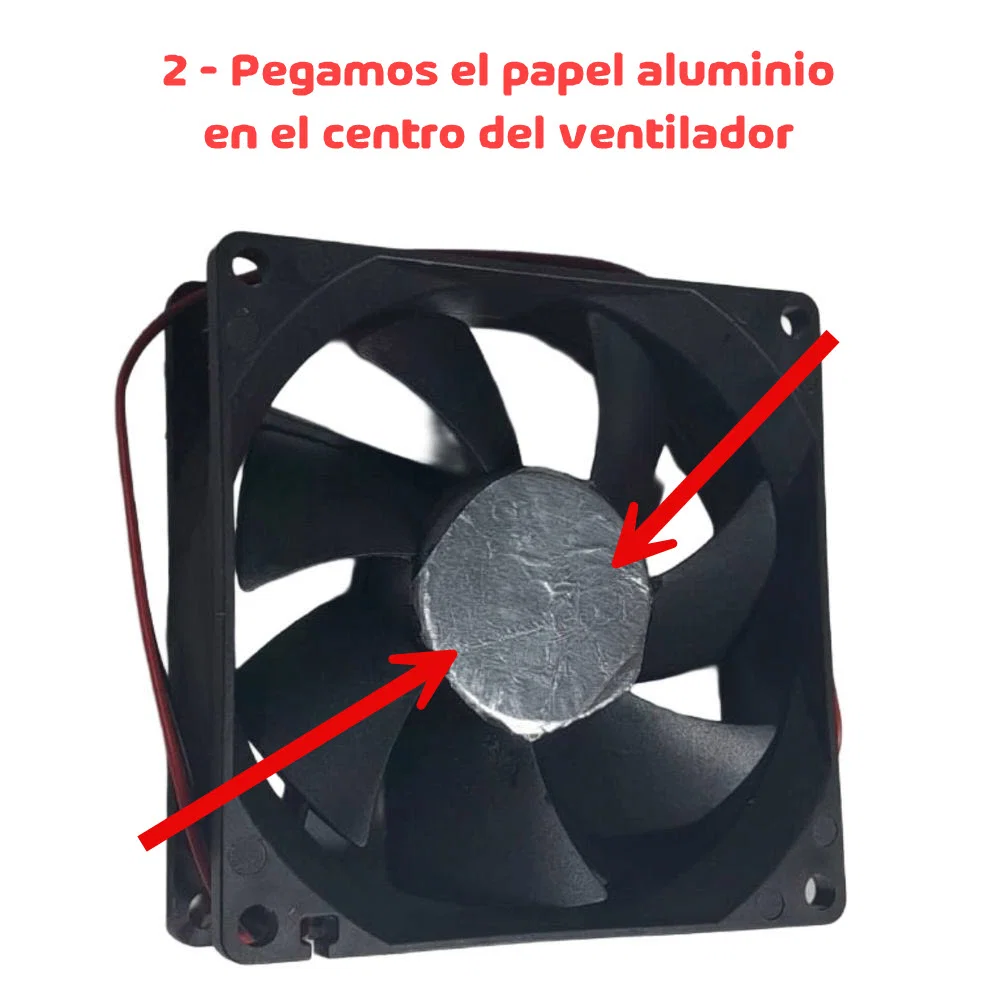

2 - Cắt và dán một miếng giấy nhôm vào giữa quạt. Hình tròn, đường kính 32 mm.

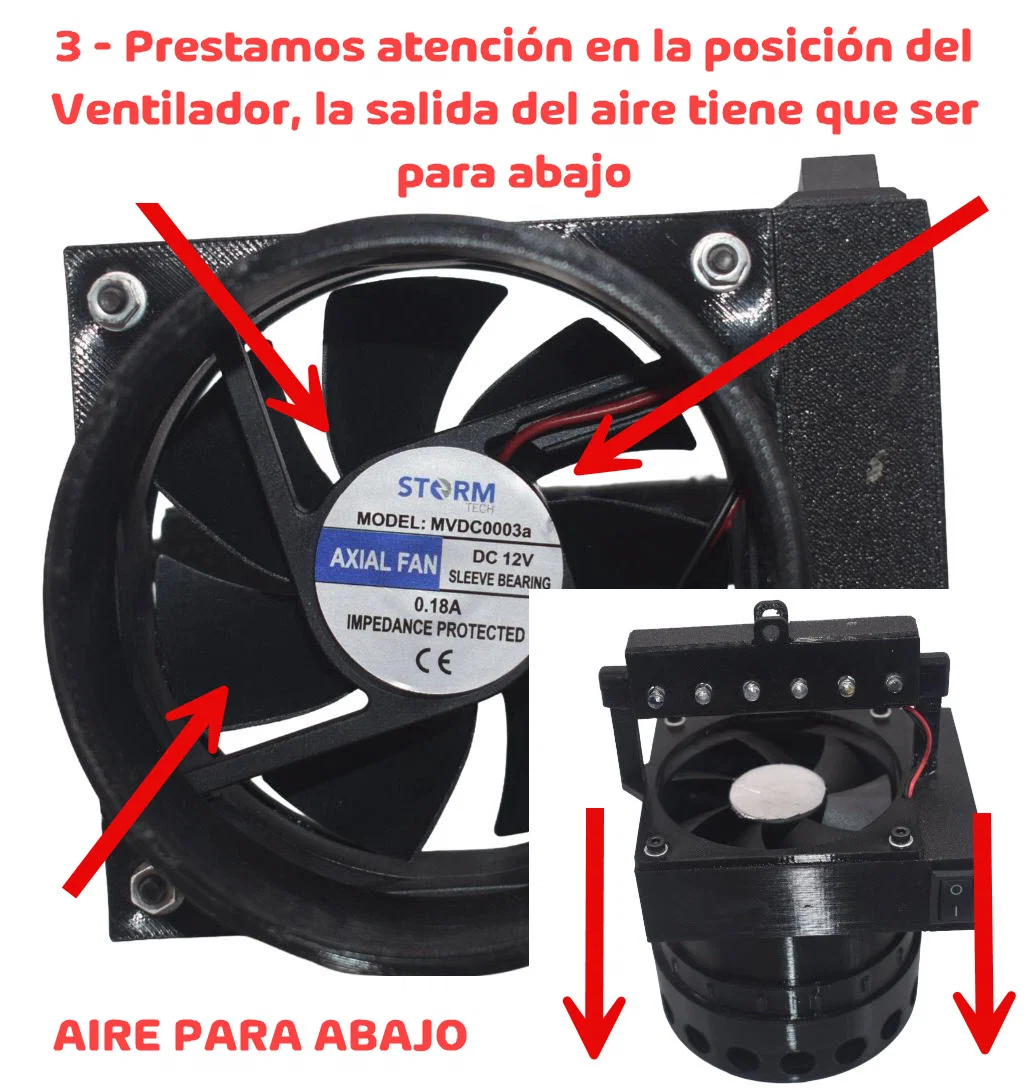

3 - Lắp quạt (để ý chiều lắp, kiểm tra luồng gió thổi xuống dưới – (Xem hình 3)) và luồn dây qua lỗ trên chi tiết = Soporte Parte Ventilador 80 mm.stl.
4 - Lắp tấm trên (kiểm tra lỗ đi dây của LEDs canh thẳng hàng) rồi cố định toàn bộ bằng vít.
5 - Hoàn tất đi dây và các mối nối với công tắc và đầu jack DC đực = (khuyến nghị dán keo và không lắp ê-cu).

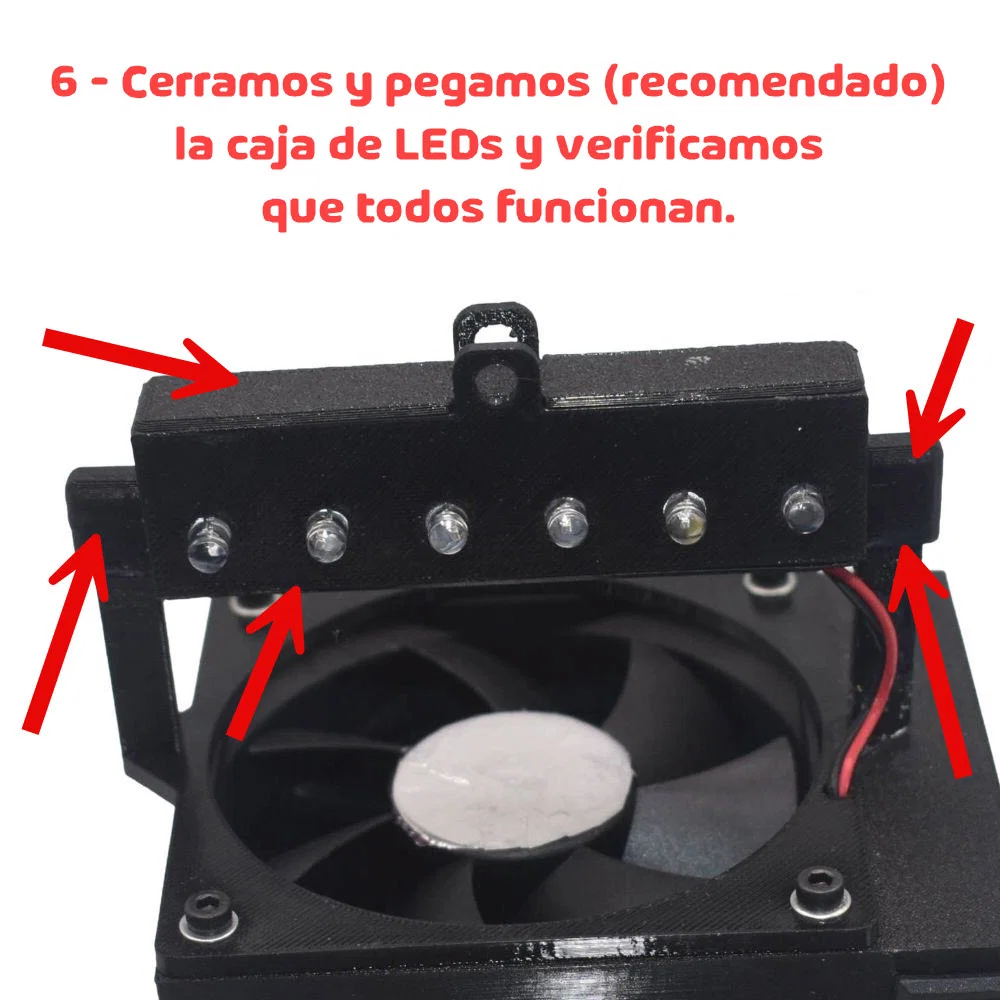

6 - Đóng hộp LED bằng các chi tiết (kiểm tra lại tất cả LED đều chạy) và hộp nối dây. (Khuyến nghị dán keo tất cả chi tiết).

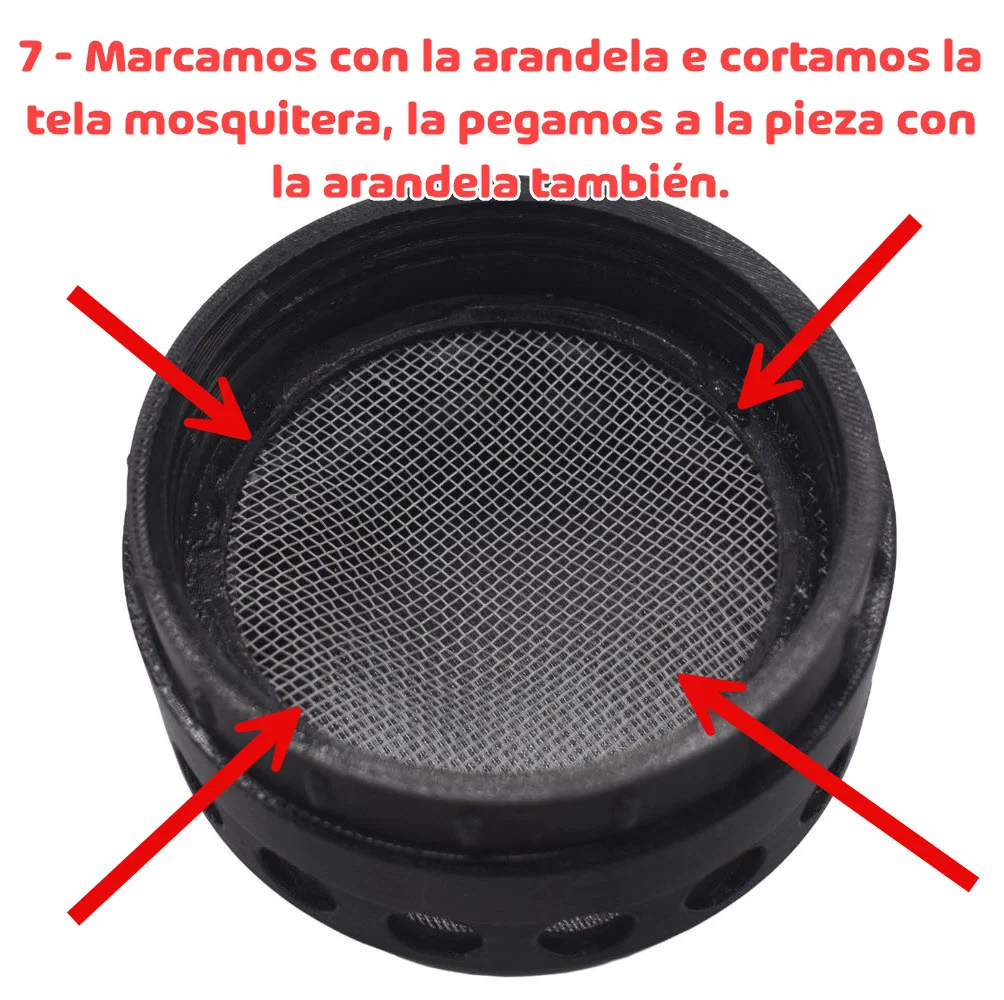

7 - Cắt lưới – vải chống muỗi bằng cách dùng vòng đệm làm khuôn, đánh dấu rồi cắt lưới – vải đúng kích thước và dán lên chi tiết, đồng thời dán luôn vòng đệm để khít cho chuẩn.
8 - Bắt vít tất cả các phần lại là xong.

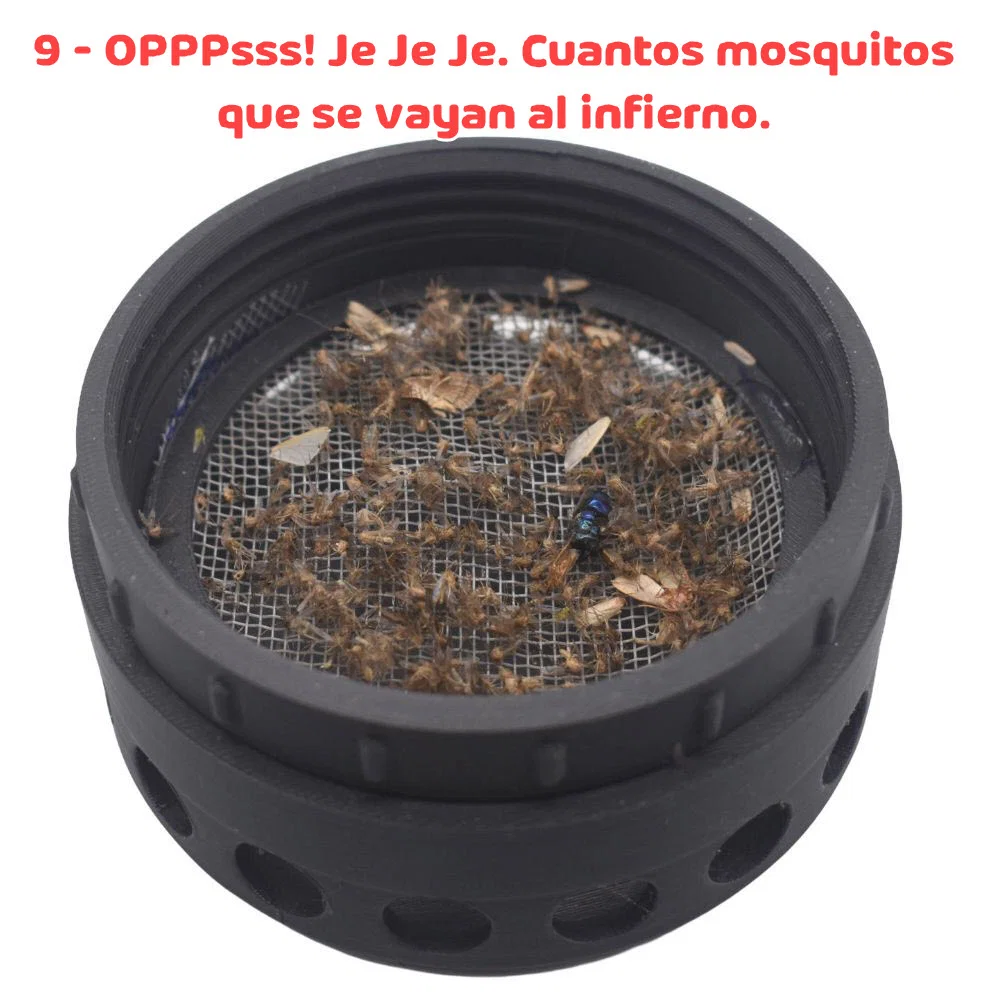

9 - Để qua đêm hoặc trong phòng tối, bạn sẽ bất ngờ với kết quả.

Linh kiện sử dụng:
- 12 LED tia cực tím (ultraviolet).
- 12 điện trở 470 ohm.
- 1 quạt axial mini 80 x 80 x 25 mm, 12 V, 3000 rpm.
- 1 nguồn ổn áp 12v 3a 36w Fita Led Bivolt P4.
- 1 đầu nối DC jack 1 cực có ren, màu đen.
- 1 công tắc bập bênh KCD1-101 bật/tắt.
- 4 vít M3 x 35-40 mm, kèm 4 ê-cu M3 và vòng đệm.
- Lưới chống muỗi.
- Dây điện.
- Keo dán nhanh. (Tụi mình khuyên dùng Tek Bond 793).

Mong mọi người thích dự án của tụi mình, cho xin một cái «like» nha.
Cảm ơn nhiều.
José Navarro
