Vỏ quạt 120mm gắn nam châm / 120mm fan case
Vỏ quạt 120mm để gắn bằng nam châm, phù hợp lưới thông gió kim loại trên cửa sổ trượt (VW T4). Thiết kế có thêm khối hốc nam châm 10x2mm và tấm lắp dùng nam châm + miếng kim loại để bám chắc hơn.
Mô tả
Để tuần hoàn không khí trong chiếc VW T4 của mình, mình cần thêm một giải pháp nên trước tiên đi tìm các loại vỏ/khung (fan case) hoặc spacer cho quạt 120mm.
Mình có một lưới thông gió bản rộng cho cửa sổ trượt, kèm lưới chống muỗi (tôn/kim loại).

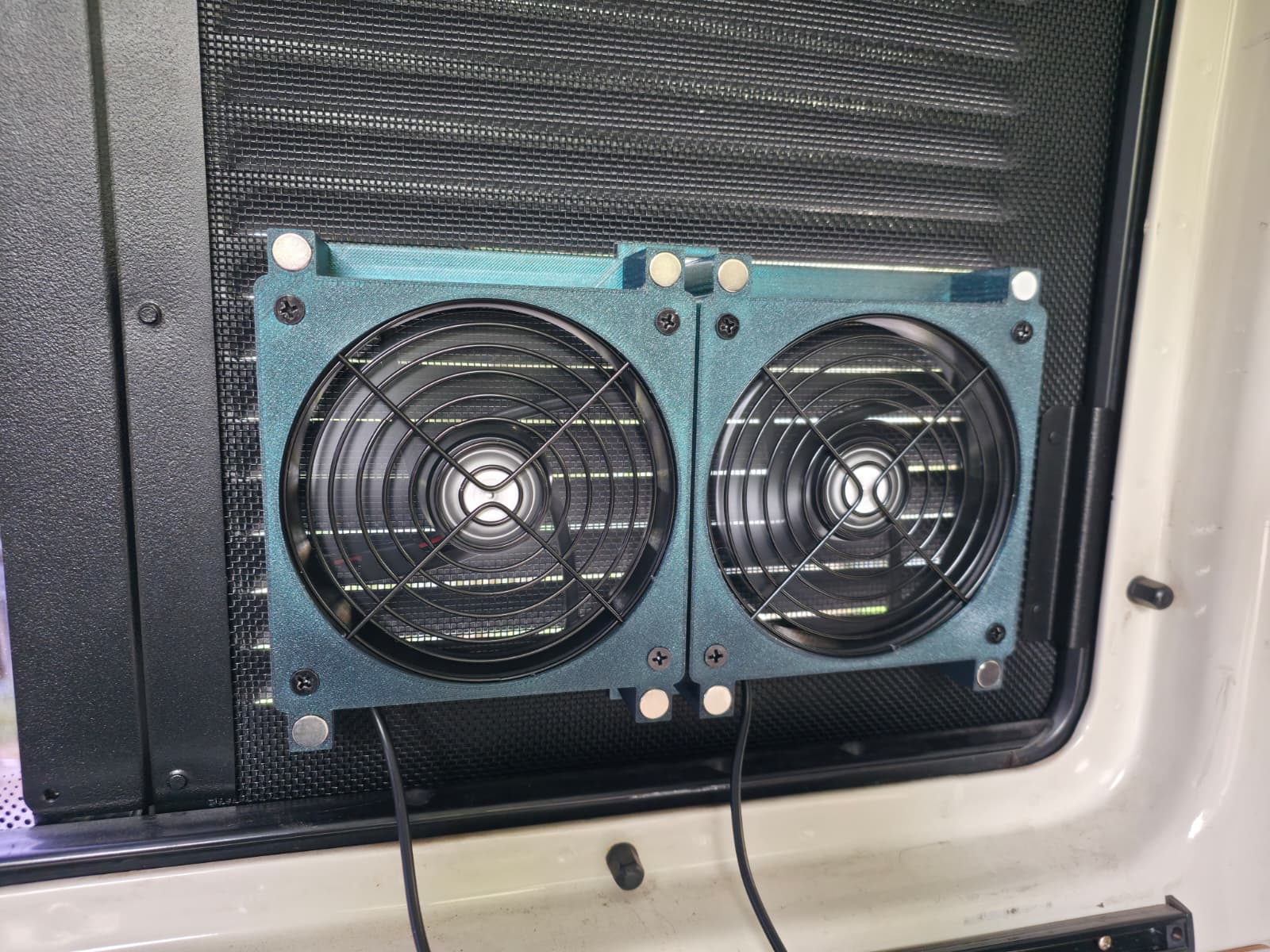

Mình dùng vỏ làm nền từ https://makerworld.com/de/@xCite86, rồi tự thiết kế thêm 4 khối với các hốc phù hợp để gắn nam châm (10x2mm).

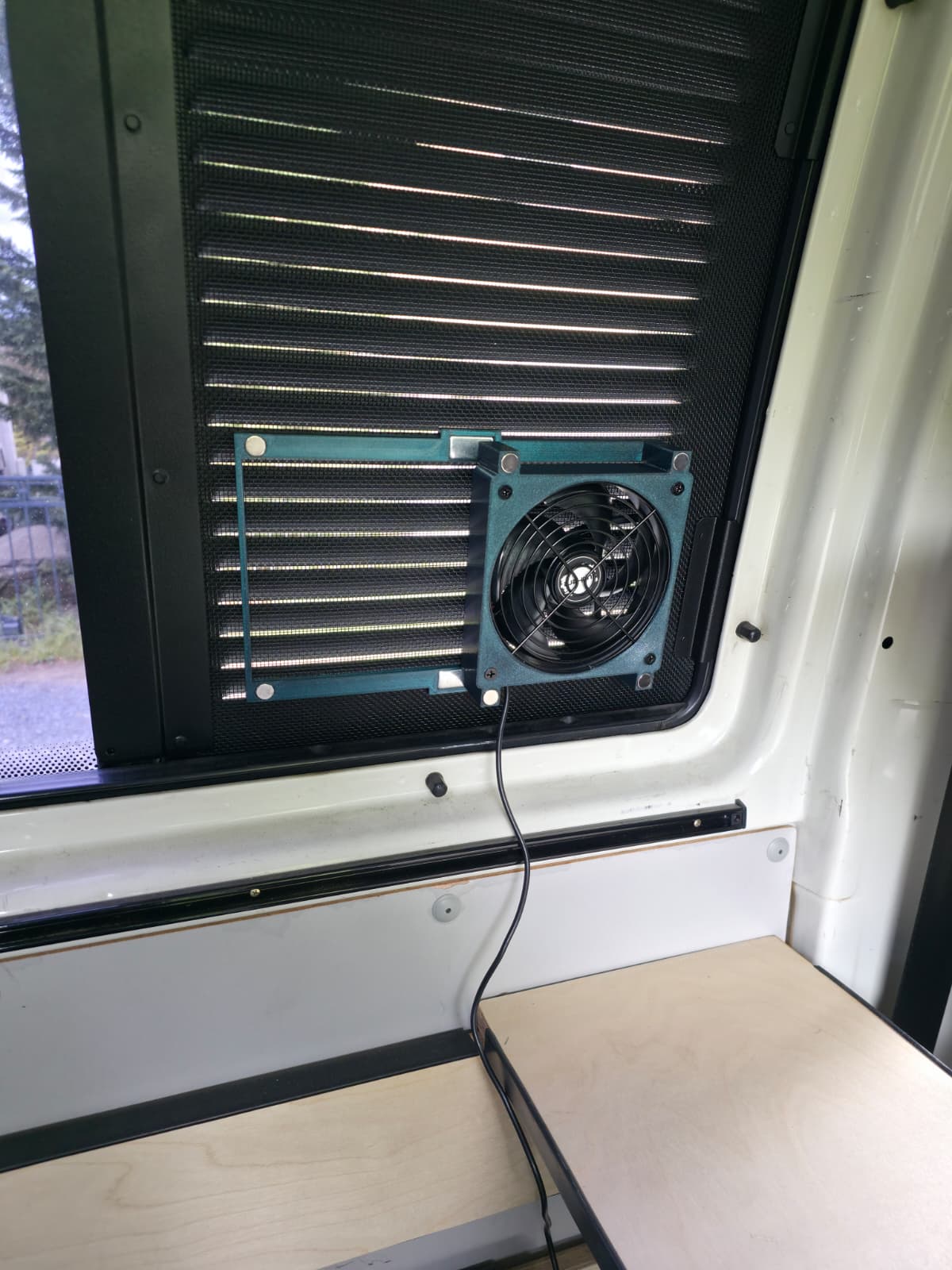

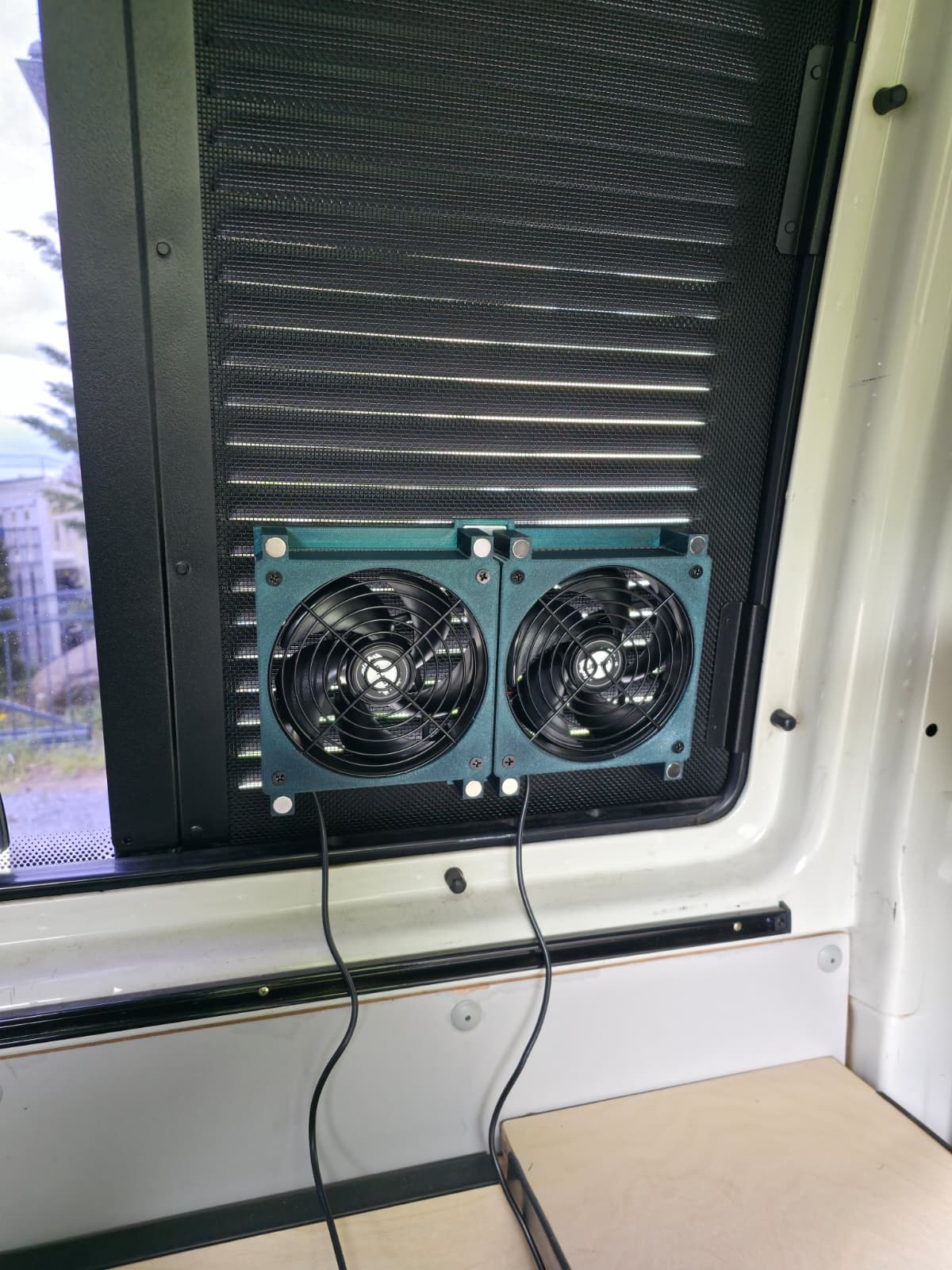

Nhờ vậy mình có thể lắp quạt theo cả hai chiều, tùy lúc: ban ngày thổi khí nóng ra ngoài, còn ban đêm thì hút khí mát vào trong.

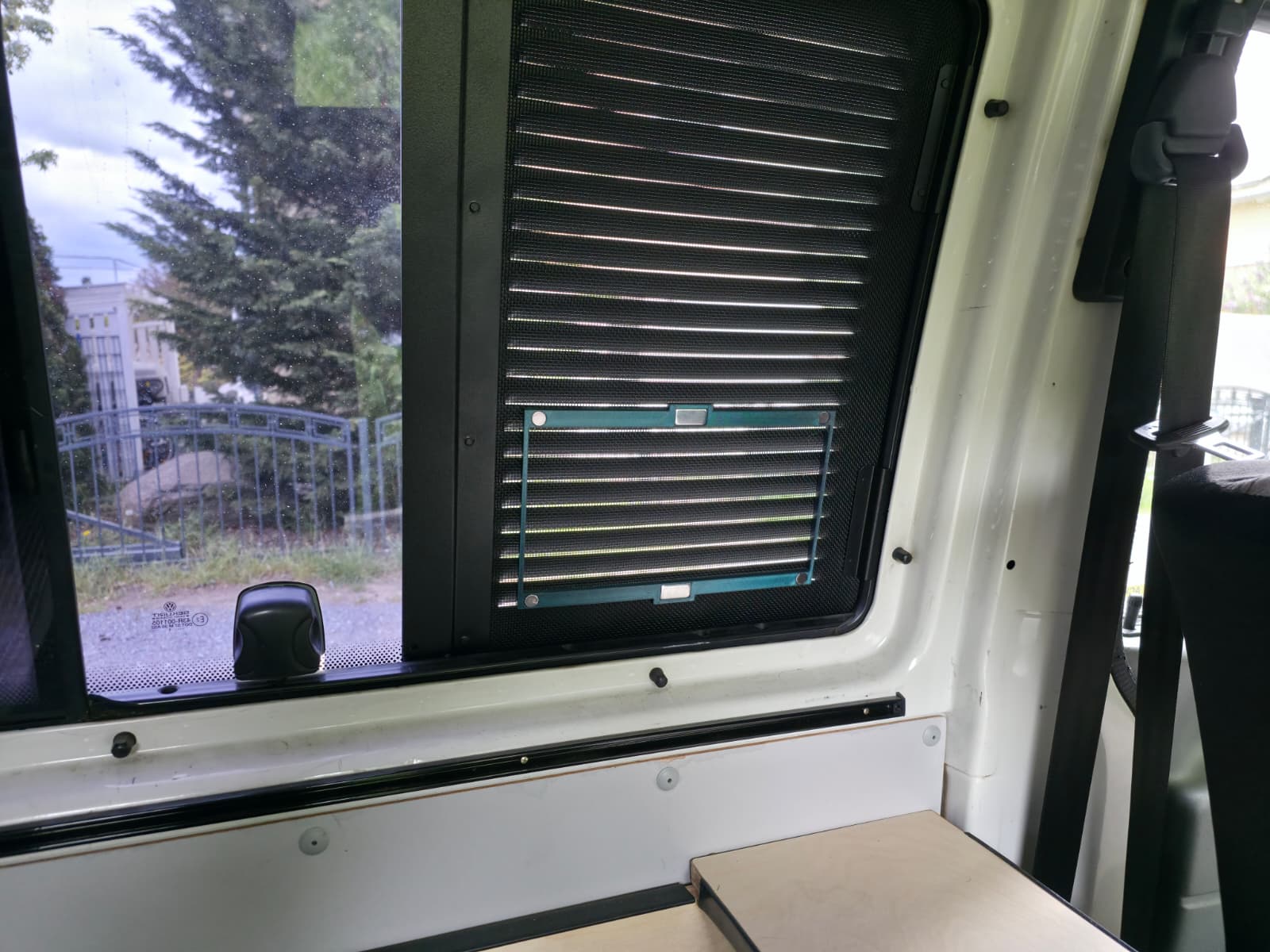

Do nam châm tiếc là hơi yếu so với lưới kim loại, mình thiết kế thêm một “tấm lắp” (Montageplatte).
Tấm này cũng dùng 4 viên nam châm 10x2 mm và (vì mình không đủ nam châm) thêm 2 khoét rãnh để gắn miếng kim loại (25x12x3 mm).
Phần ngàm/đế mình dán bằng băng keo hai mặt loại siêu dính.
Khuyến nghị in
-
Nozzle 0,4 mm
-
Chiều cao lớp 0,2 mm
-
PETG, ABS hoặc ASA (tùy bạn dùng quạt ở đâu)
-
2 walls
-
10% infill Gyroid
-
Tree supports
