Snapmaker U1 - Adapter cuộn filament universal (Universal Spool Adapter)

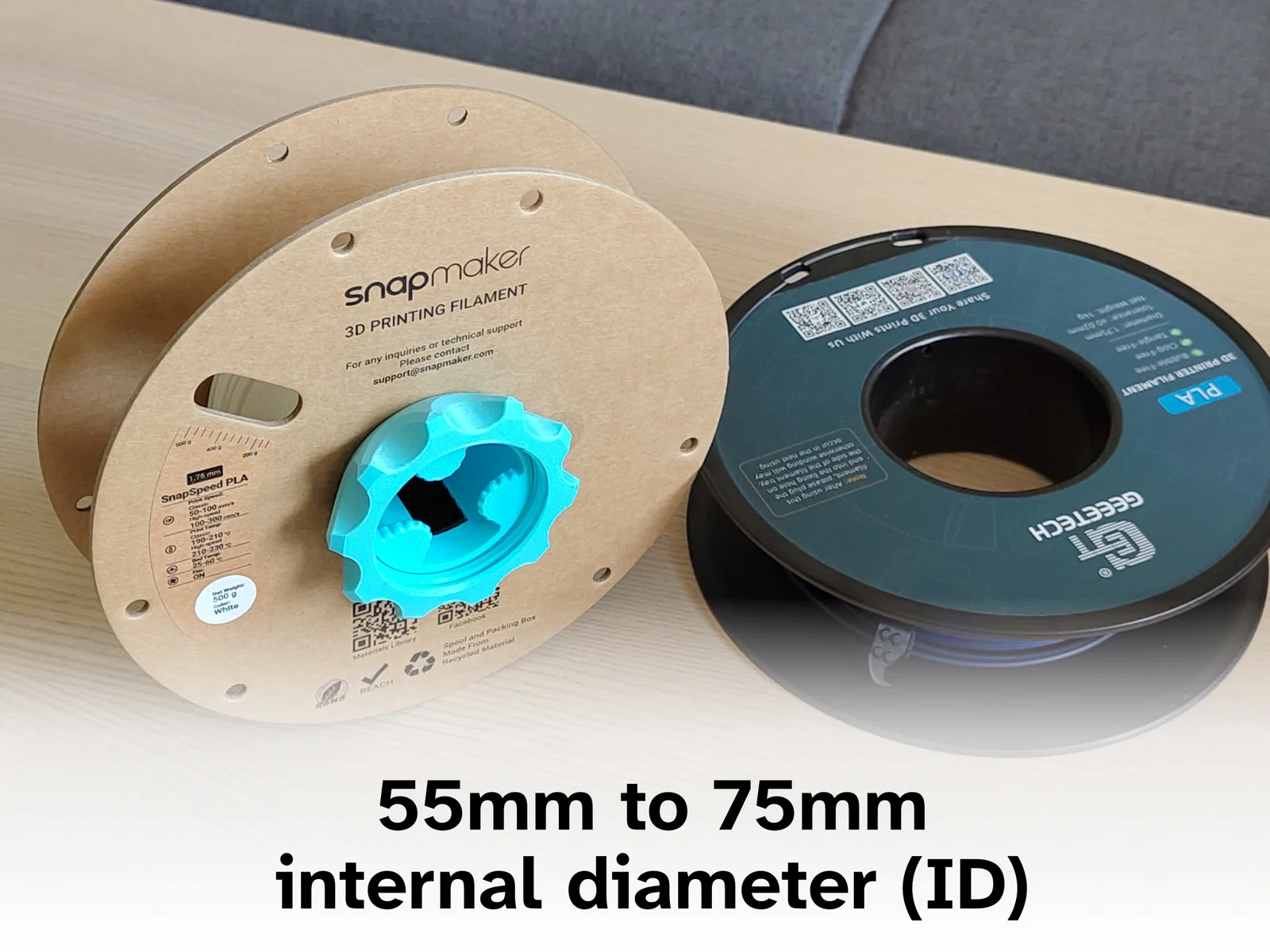

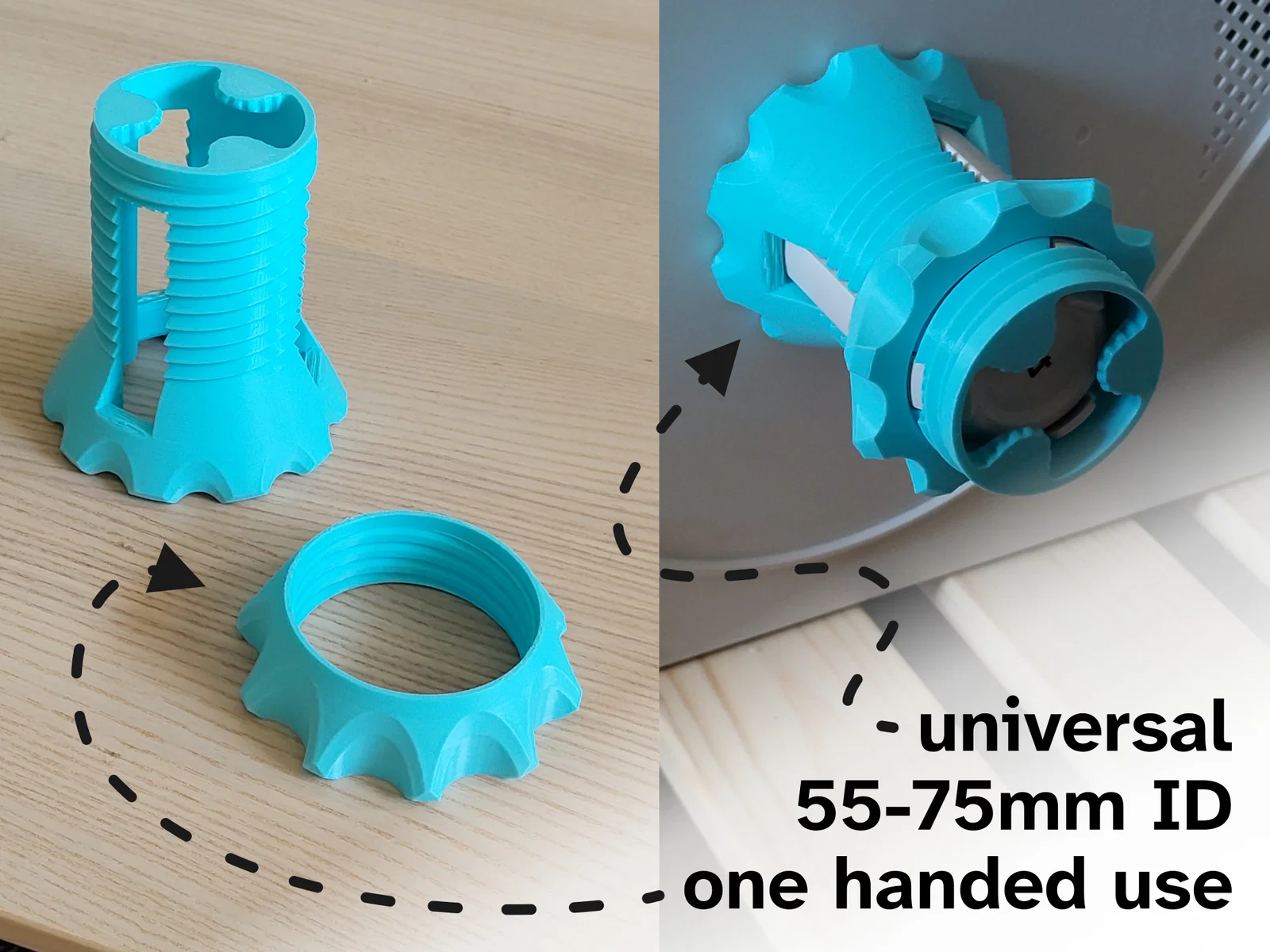

Adapter universal này giúp bạn dùng được các cuộn filament có đường kính trong (ID) lớn hơn (55–75 mm) mà vẫn tương thích với các cuộn nhỏ hơn, ví dụ như cuộn của SnapSpeed hoặc filament BambuLab. Adapter gắn chắc vào spool holder zin và có thể để cố định tại chỗ hoặc tháo ra chuyển qua cuộn khác khi cần.

Chỉ tốn khoảng 56g filament và in mất ~1 giờ 50 phút (với thiết lập in khuyến nghị trong file /.3mf).

Tính năng

• Ôm khít (Snug Fit): Thiết kế dùng ma sát để bám chắc nhưng vẫn dễ tháo ra.

• Dễ lắp ê-cu (Easy Nut Insertion): Vặn theo chiều ngược lại cho tới khi ren “khóa” vào đúng rãnh.

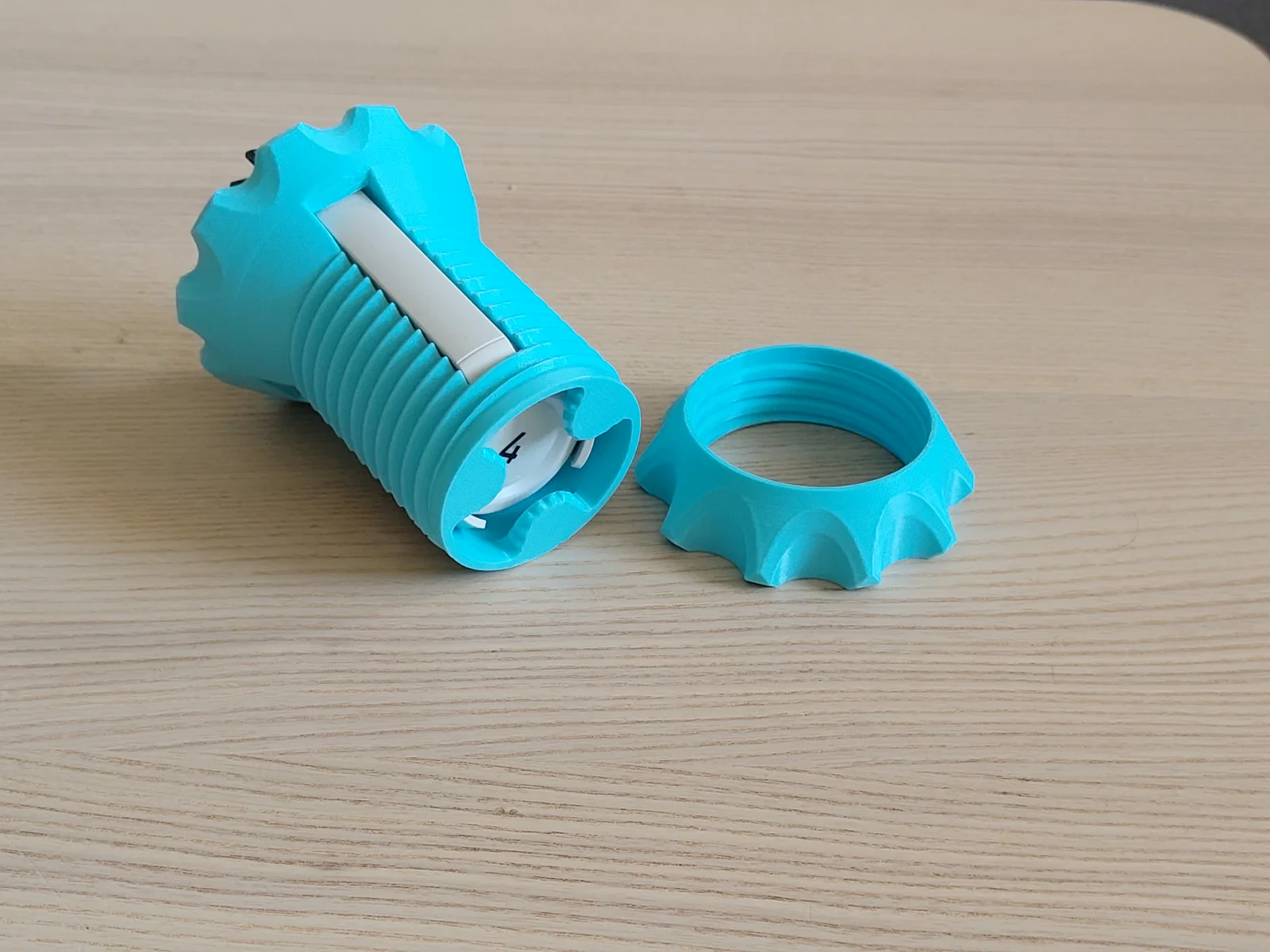

• Ren tối ưu (Optimized Threading): Có 2 điểm bắt ren (two thread starts) và hình học thân thiện với in 3D, giúp vặn vào/tháo ra nhanh.

• Thao tác một tay: Có 3 gờ (nubs) ở lỗ của bulông để hạn chế xoay khi vặn.

• Seam Painting: Có các rãnh cắt trên ren kèm painted seams (trong file .3mf đi kèm) để đảm bảo kích thước ổn định khi in.

Cách sử dụng

Có 2 cách dùng adapter: lắp trên spool holders hoặc lắp trực tiếp trên cuộn filament. Hướng dẫn dưới đây giả định thao tác một tay, còn nếu dùng hai tay thì sẽ dễ hơn.

Mẹo: Khi dùng các cuộn vốn đã vừa với holders zin (ví dụ ID 55mm), hãy vặn ê-cu với mặt phẳng hướng về phía cuộn.

Tuỳ chọn 1: Lắp adapter trên cuộn filament

Vặn vào/Tháo ra

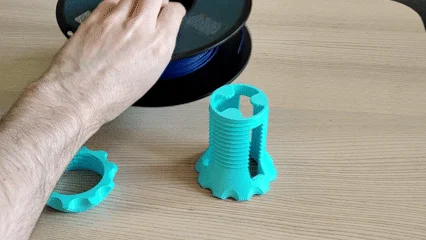

1. Đặt adapter nằm phẳng trên một bề mặt.

2. Đặt cuộn lên trên adapter.

3. Vặn bulông cho chắc.

Gắn vào máy

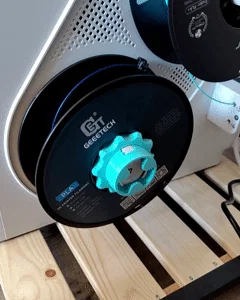

1. Gắn cả bộ adapter (kèm cuộn) lên spool holders bằng cách nắm vào các gờ (nubs).

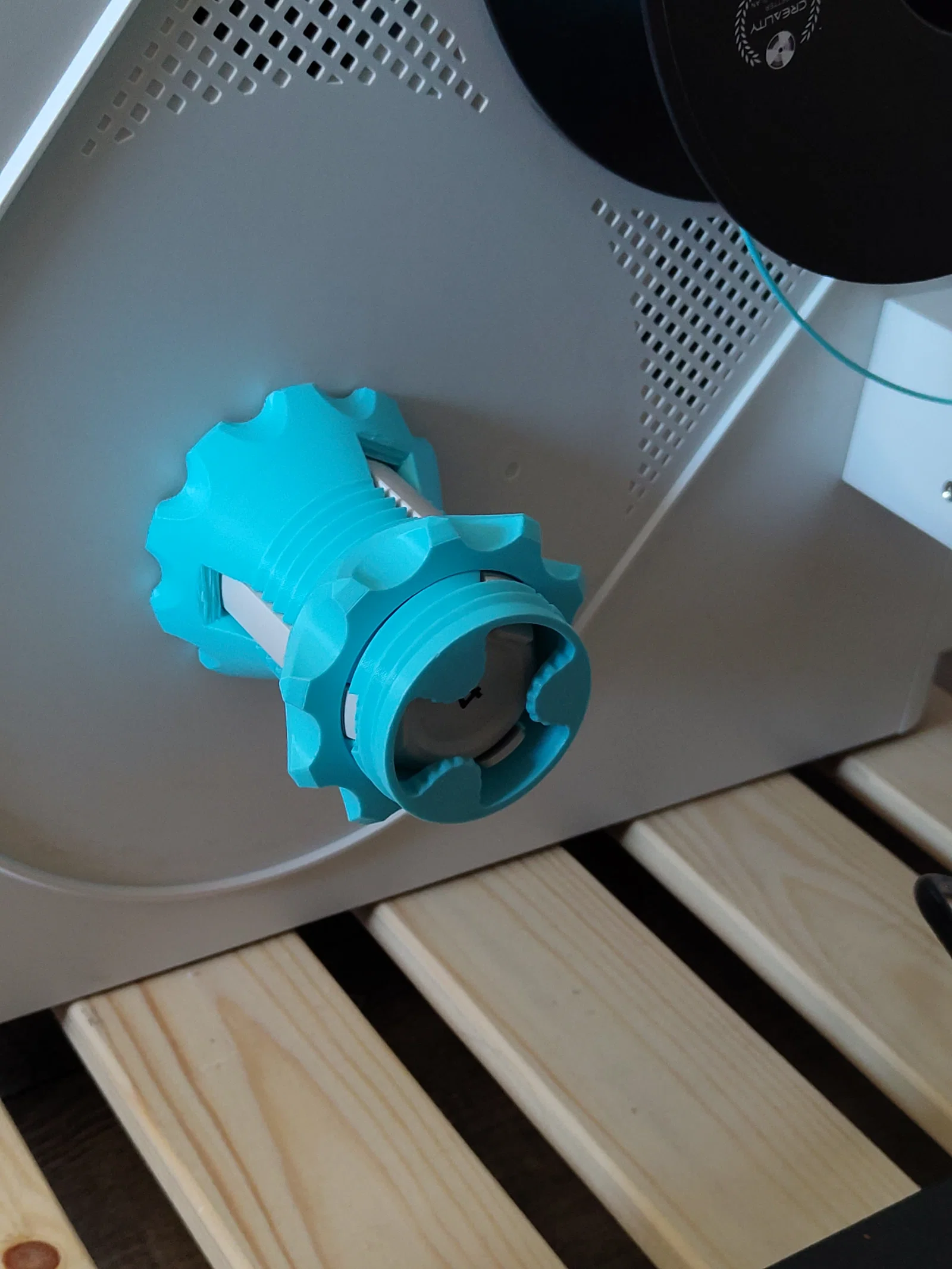

Tuỳ chọn 2: Lắp adapter trên spool holders

Nếu bạn hay dùng các cuộn không tương thích với holders zin, thì để adapter gắn sẵn trên holders sẽ tiện hơn.

Tuy nhiên, vì bạn đang vặn vào một phần ren có thể xoay, nên thao tác sẽ hơi khó hơn một chút.

Vặn vào

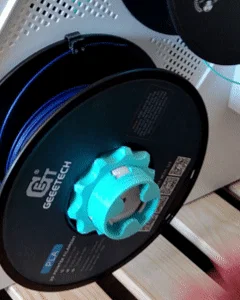

1. Đặt cuộn lên bulông.

2. Ấn ê-cu chắc xuống bulông để canh ren cho khớp.

3. Dùng một ngón tay xoay bulông thông qua một trong các gờ (nubs) cho đủ 1 vòng đầu tiên.

4. Sau đó chuyển sang xoay ê-cu bằng ngón cái, đồng thời giữ bulông đứng yên bằng một gờ.

Tháo ra

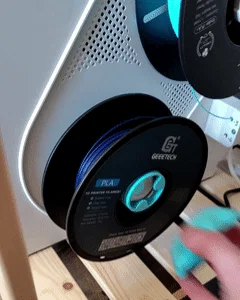

1. Để tháo cuộn, giữ (khóa) bulông bằng một gờ rồi dùng ngón trỏ vặn tháo ra.

Thiết lập in

• In phần bulông theo hướng đặt trên “đầu” của nó.

• Layer height 0.2mm

• 2 walls

• 10% gyroid infill.

• Không cần supports hay brim.

• PLA

Nguồn cảm hứng

Mẫu này lấy cảm hứng từ các universal adapters cho AMS Lite nhưng được thiết kế lại từ đầu cho Snapmaker U1. Dù spool holders của hai hệ trông khá giống nhau, vẫn có rất nhiều khác biệt nhỏ nên cần các quyết định thiết kế khác nhau.

Nhật ký thay đổi

• [05.05.26] - up bulông v7, làm dài thêm 1cm để vừa cuộn Sunlu size đầy đủ
